Wiertnice i próbniki do pobierania prób glebowych: Kompleksowy przewodnik

Zrozumienie stanu gleby jest kluczowe dla sukcesu wielu projektów, zarówno w rolnictwie, budownictwie, jak i w naukach o środowisku. Jak trafnie zauważono, „Nie można zarządzać tym, czego się nie mierzy”. Pobieranie próbek gleby to pierwszy i fundamentalny krok do pozyskania niezbędnych danych. Globalny rynek badań gleby dynamicznie się rozwija, z przewidywanym wzrostem z około 4,3 mld USD w 2025 roku do 6,9 mld USD do 2035 roku. Rolnicy, architekci krajobrazu i inżynierowie poszukują coraz lepszych danych dotyczących składników odżywczych w glebie, jej zagęszczenia oraz potencjalnych zanieczyszczeń. Charakterystyka gleby ma bezpośredni wpływ na produktywność, bezpieczeństwo i wpływ na środowisko. Na przykład, badania geotechniczne wykazują, że ponad 50% awarii konstrukcyjnych w krajach rozwijających się jest związanych z nieprawidłową oceną gleby.

Dlaczego i kiedy pobierać próbki gleby?

Program azotanowy oraz ogólnie przyjęta dobra praktyka rolnicza zalecają pobieranie prób gleby na azot mineralny przed ruszeniem wegetacji. Jest to najlepszy moment na wykonanie tych badań. W takich warunkach, często przy zmrożonej glebie, tradycyjne metody, takie jak wbicie laski glebowej, ręcznego świdra czy szpadla, stają się praktycznie niemożliwe. Wówczas można zlecić pobieranie prób za pomocą świdra montowanego na pojazdach, skorzystać z ręcznych urządzeń wiertniczych napędzanych silnikiem spalinowym lub posłużyć się wkrętarką. Do pobierania próbek wkrętarką można użyć wierteł do gleby, choć w zmrożonej ziemi nie zawsze są one skuteczne. Dlatego czasem lepszym rozwiązaniem okazuje się grube wiertło do drewna o długości uzwojenia co najmniej 30 cm.

Zastosowanie próbek glebowych

Różne dziedziny wymagają odmiennych funkcji od próbników glebowych.

• Rolnictwo i pielęgnacja trawników

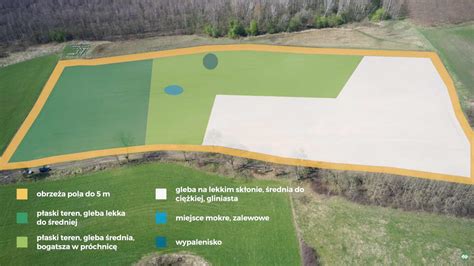

  Głównym celem jest analiza składników odżywczych i pH wierzchniej warstwy gleby. Rolnicy i ogrodnicy często pobierają wiele małych rdzeni z pola (np. 15-20 próbek na 4-5 hektarów), a następnie mieszają je w jedną próbkę zbiorczą. Taka próbka jest badana pod kątem pH i kluczowych składników odżywczych, co pozwala na odpowiednie nawożenie. W tym celu często wystarcza zwykła sonda ręczna lub świder.

• Środowisko i geotechnika

  W tych zastosowaniach może być konieczne przeprowadzenie testów pod kątem zanieczyszczeń, zagęszczenia lub stabilności konstrukcji. Jeśli celem jest zrozumienie przemieszczania się zanieczyszczeń w glebie lub pozyskanie danych o wytrzymałości i zagęszczeniu gleby, niezbędne będą nienaruszone rdzenie.

• Badania i archeologia

  Niektóre projekty badawcze wymagają niemal idealnych rdzeni. Archeolodzy, na przykład, używają małych sond dociskowych lub narzędzi do mikrowiercenia, aby wydobyć nienaruszone warstwy gleby bez ich mieszania, co jest kluczowe dla zachowania kontekstu stratygraficznego.

Kluczowe czynniki wyboru narzędzi do pobierania próbek

Wybór odpowiedniego sprzętu do pobierania próbek gleby zależy od wielu czynników.

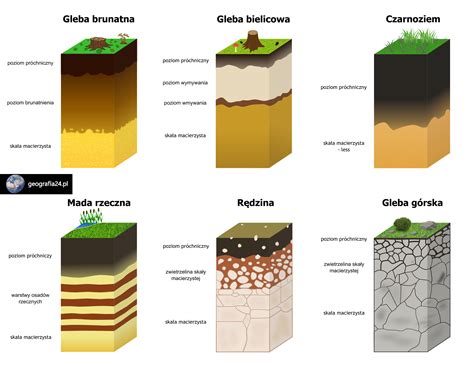

Rodzaj gleby

• Gleba miękka/piaszczysta/gliniasta: Większość próbników będzie działać bez zarzutu.
• Gleba twarda/gliniasta: Może być potrzebna dodatkowa siła. Obciążony młotek ślizgowy lub sonda hydrauliczna pomagają wbić narzędzie w gęstą glinę.
• Gleba kamienista/żwirowa: Stalowe próbniki mogą się zacinać. W takich glebach zazwyczaj wymagany jest młotek bezwładnościowy lub wiertarka elektryczna z wiertłami do skał. Wybierając narzędzie, zawsze należy dopasować je do rodzaju gleby. Na przykład, niektóre sondy wciskane mają wąskie ostrza do gleb mokrych lub rurki ze stali nierdzewnej do gleb ściernych.

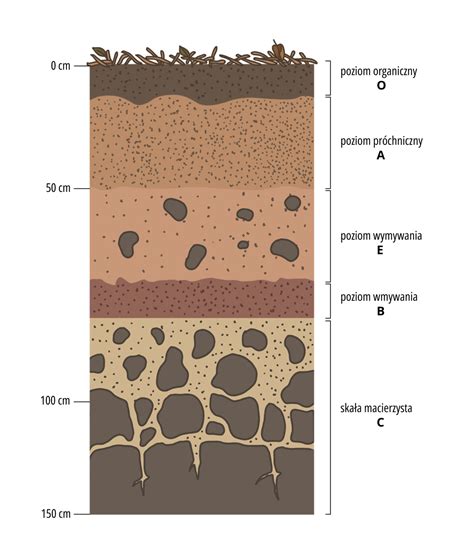

Głębokość pobierania próbki

Głębokość gleby jest jednym z najważniejszych czynników w badaniach rolniczych i środowiskowych. Badania pokazują, że stężenie składników odżywczych może różnić się o ponad 40% między górną warstwą 15 cm a warstwą podglebia, co czyni wybór głębokości kluczową decyzją przy wyborze próbnika.

• Płytkie (0-30 cm)

  Typowe dla trawników, ogrodów, pastwisk lub wierzchniej warstwy gleby na polu uprawnym. Do badań gleby (pH, fosfor, potas) często stosuje się rdzenie o średnicy 15-20 cm. Na przykład, wiele testów upraw pobiera próbki o głębokości 0-15 cm, ponieważ tam koncentruje się większość korzeni i składników odżywczych.

• Średnie (0,3-1,8 m)

  Używane, gdy potrzebne są informacje o podłożu. W rolnictwie do badania azotanów można pobierać próbki o głębszej głębokości (np. 15-60 cm). W przypadku badań płytkich wód gruntowych lub zanieczyszczeń sondy mogą pobierać próbki z głębokości kilku stóp. Sondy ręczne mogą pracować w tym zakresie, ale jest to znacznie trudniejsze.

• Głębokie (ponad 1,8 m)

  Potrzebne do prac geotechnicznych lub badań skażeń na bardzo dużych głębokościach (np. badania warstw gliny lub styku z podłożem skalnym). Głębokości te wymagają ciężkiego sprzętu, takiego jak świdry z pustym trzonem lub wiertnice hydrauliczne. Świdry ręczne stają się niepraktyczne na głębokościach powyżej około 1,5-3 metrów. Nawet świdry mechaniczne zazwyczaj mają ograniczenia (często 3-4,5 m ciągłego rdzenia). Do bardzo głębokich rdzeni (do ponad 24 m) stosuje się wiertnice geotechniczne i specjalistyczne próbniki. Zawsze należy wybierać próbnik o parametrach co najmniej odpowiadających wymaganej głębokości. Należy pamiętać, że pobranie kilku płytszych próbek lub jednej głębokiej może przynieść różne wyniki.

Typ próbki: zaburzona czy niezakłócona?

Sposób postępowania z rdzeniami glebowymi może decydować o dokładności wyników. Ostatnie doniesienia wskazują, że nawet 25% błędów w badaniach laboratoryjnych wynika z nieprawidłowych metod pobierania próbek. Próbki zaburzone i niezakłócone służą różnym celom, a wybór niewłaściwego typu może prowadzić do kosztownych pomyłek.

• Próbka zaburzona

  Gleba jest mieszana w próbniku, rozbija się ją i homogenizuje. Jest to odpowiednie rozwiązanie do badań chemicznych (składniki odżywcze, pH, poziom zanieczyszczeń), ponieważ pierwotna struktura gleby nie ma znaczenia. Jest to standard w pobieraniu próbek żyzności gleby w gospodarstwie rolnym: pobiera się wiele rdzeni w układzie zygzakowatym lub kratowym, miesza się je, a następnie wysyła do laboratorium. Zaletą jest szybkość i niski koszt - można szybko pobrać próbki z dużych obszarów.

• Próbka niezakłócona

  Gleba jest pobierana w stanie nienaruszonym, zachowując warstwy i wilgoć na miejscu. Stosowane są narzędzia takie jak probówki Shelby'ego, próbniki z dzieloną łyżką lub wiertarki tłokowe, które pobierają stały rdzeń gleby. Jest to niezbędne, gdy potrzebne są właściwości fizyczne lub inżynierskie (np. zagęszczenie, przewodność hydrauliczna, ściśliwość). Zachowując naturalną strukturę próbki, testy laboratoryjne mogą symulować rzeczywiste warunki gruntowe.

  Dobrą zasadą jest stosowanie próbkowania zaburzonego (złożonego) do rutynowych badań agrotechnicznych i szeroko zakrojonych kontroli chemicznych, natomiast próbkowanie niezakłócone do analiz fizycznych i geotechnicznych.

Wydajność pracy i ergonomia

Wydajność pracy stała się czynnikiem decydującym w nowoczesnym pobieraniu próbek gleby. Wraz ze wzrostem powierzchni gospodarstw rolnych, wzrosło zapotrzebowanie na szybkie i powtarzalne próbki. Jednak narzędzia ręczne pozostają wyborem większości użytkowników na małą skalę ze względu na ich przystępną cenę i mobilność.

• Próbniki ręczne

  Są to sondy ręczne, świdry lub łopaty. Ich zalety to przenośność, prostota i niski koszt. Wady to pracochłonność i wolniejsze tempo pracy. Próbniki ręczne mają zazwyczaj ograniczoną głębokość; większość z nich działa komfortowo na głębokości zaledwie kilku stóp. Ponadto, błąd ludzki może prowadzić do nierównomiernego nakłuwania, ponieważ każda osoba popycha próbnik inaczej.

• Próbniki hydrauliczne/mechaniczne

  Można je mocować do traktorów, quadów lub samodzielnych zestawów. Sonda lub robot zamontowany na ciągniku może z łatwością wbić się w twardą glinę lub sięgnąć ponad 3 metry. Głębokość pobierania jest stała i znacznie mniej męcząca. Wymagają silników lub hydrauliki, paliwa/akumulatora, a czasem niestandardowych mocowań. Początkowa inwestycja jest wyższa (często sięga tysięcy dolarów), a konserwacja jest bardziej kosztowna.

  Jeśli pobieramy próbki z kilku płytkich miejsc, ręczna sonda lub świder w zupełności wystarczą. Jednak komfort i wydajność odgrywają coraz ważniejszą rolę, szczególnie w rolnictwie precyzyjnym. Niedawne badanie wśród agronomów wykazało, że ponad 45% z nich brało pod uwagę ergonomię i łatwość czyszczenia jako główne czynniki przy wyborze narzędzi.

Szczegółowe parametry techniczne

Po zawężeniu wyboru, warto przyjrzeć się szczegółom konkretnych narzędzi.

• Średnica rdzenia: Mniejsze probówki (1-1¼ cala) wymagają mniejszego wysiłku, ale dają niewielką próbkę; większe probówki (2-3 cale) wymagają większych rdzeni. Większe rdzenie mogą być bardziej „reprezentatywne” i zmniejszać błąd próbki, ale wymagają większej siły i skutkują cięższymi próbkami. Do badań złożonych składników odżywczych często wystarczają rdzenie o średnicy ½-¾ cala.
• Tworzywo: Powszechnie stosuje się sondy stalowe. Stal nierdzewna jest odporna na rdzę (nadaje się do wilgotnych gleb), ale jest cięższa. Stal węglowa jest lżejsza, ale może korodować. Niektóre próbniki są wykonane ze stali chromowo-molibdenowej, co zapewnia zwiększoną wytrzymałość.
• Uchwyt i projekt: Ergonomia ma znaczenie. Dostępne są uchwyty w kształcie litery T, stopki i uchwyty do młotków ślizgowych. Sonda z uchwytem w kształcie litery T zapewnia dobrą dźwignię, a niektóre sondy mają podkładki pod stopę. Próbniki do młotków ślizgowych wymagają solidnej ramy, która się nie wygnie.
• Mobilność: Ważne jest, jak ciężki i nieporęczny jest dany model. Do użytku przenośnego należy wybierać lżejsze sondy (z aluminiowymi częściami lub drążonymi trzonkami). W przypadku sprzętu terenowego należy upewnić się, że jest on bezpiecznie zamocowany.
• Łatwość czyszczenia: Próbniki gleby mogą się zatkać. Narzędzia, takie jak świdry z wyjmowanymi zgarniaczami, rozdzielone rurki, które się otwierają, lub młotki ślizgowe (które wyrzucają rdzeń), są łatwiejsze do czyszczenia.
• Trwałość: Jeśli planuje się pracę na kamienistym lub ściernym podłożu, należy poszukać wytrzymałej konstrukcji.

Rodzaje wiertnic i próbników do gleby

Techniki pobierania próbek gleby dynamicznie ewoluują. Ostatnie badania pokazują, że ponad 65% dużych gospodarstw rolnych i 80% firm geotechnicznych używa obecnie rdzeni lub mechanicznych narzędzi do pobierania próbek zamiast prostych świdrów ręcznych. Zapotrzebowanie na precyzyjne, niezakłócone rdzenie wzrosło o 12% rocznie na rynku doradztwa środowiskowego.

Świdry glebowe (augers)

Świdry to klasyczne próbniki z mieszanym poborem próbek. Wyglądają jak gigantyczne wiertła lub czerpaki. Podczas obrotu ich ostrza wbijają się w glebę, a cylinder (wiadro) pobiera próbkę. Są szybkie i uniwersalne; jeśli potrzebujesz szybko pobrać próbkę gleby do podstawowej analizy, świder jest zazwyczaj najlepszym rozwiązaniem, pamiętając jednak, że uzyskana próbka jest zaburzona.

• Przenośniki ślimakowe (świdry spiralne)

  Nazywane również świdrami spiralnymi lub świdrami Wrighta, mają duży, spiralny wirnik z ostrzem tnącym. Mogą wiercić na głębokość kilku stóp. Przechwytują i zatrzymują glebę w cylindrze, minimalizując straty podczas wyciągania. Świder kubełkowy jest doskonały do osiągania głębokości kilku stóp i skuteczny w luźnych, piaszczystych lub spoistych glebach. Jest używany zawsze, gdy potrzebna jest dobra próbka gleby (np. do mieszania składników odżywczych) - w tym na polach uprawnych, w badaniach zanieczyszczeń lub w badaniach geologicznych.

• Świdry holenderskie/ręczne

  Mają prostszą konstrukcję (zazwyczaj pojedynczą spiralę lub proste ostrza). Dobrze sprawdzają się przy wierceniu otworów o średnicy 30-90 cm w miękkich glebach. Są lżejsze i łatwiejsze w obsłudze dla jednej osoby, idealne do badań ogrodów i trawników.

• Świdry do piasku

  Posiadają otwarte przeloty i większe szczeliny, co pozwala na zbieranie bardzo luźnego, wilgotnego lub piaszczystego gruntu, umożliwiając opadanie piasku do przelotu.

Próbniki rdzeniowe i rurowe

Służą do pobierania nienaruszonych rdzeni. To ostra, cienkościenna rurka, która jest wbijana lub wciskana w glebę, wyciągając walec nienaruszonej gleby. Przykładami są sondy wciskane, próbniki z otwartą rurką (rurki Shelby'ego) i próbniki z dzieloną rurką. Są zazwyczaj cięższe i wymagają ostrożniejszego obchodzenia się z materiałem.

• Sondy z otwartą rurką

  Czasami z wyjmowanymi wkładami, są powszechne w darni i rolnictwie. Wystarczy wcisnąć lub wbić rurę na żądaną głębokość, a następnie wyciągnąć ją i wysypać zawartość. Po podniesieniu odkręca się końcówki, aby wyjąć kolumnę glebową. Zaleta jest oczywista: otrzymujemy nienaruszoną kolumnę. W zarządzaniu trawnikami często wystarcza sonda otwarta o małej średnicy (np. ¾″ lub 1″).

Próbniki z młotkiem ślizgowym

Młotek ślizgowy to ciężki ciężarek, który przesuwa się w górę i w dół po pręcie próbkującym. Umieszcza się próbnik na powierzchni, a następnie pozwala się ciężarkowi opaść i uderza nim o pręt, co wbija końcówkę w ziemię. Powtarza się to, aż do osiągnięcia żądanej głębokości. Ten sam młotek może również naciskać na pręt, aby pomóc wyciągnąć narzędzie. Metoda ta jest bardzo przydatna do pobierania próbek na średnią głębokość (kilka stóp) w gęstej glinie lub nasypie. Niedawne badania terenowe wykazały, że próbniki z młotkiem ślizgowym zmniejszyły zmęczenie operatora nawet o 40% i zwiększyły skuteczność penetracji w zagęszczonych glebach gliniastych o 15-25% w porównaniu z ręcznymi próbnikami wciskanymi. Według AMS, młoty ślizgowe to wszechstronne narzędzia do wbijania sond glebowych, zapewniające prostą siłę wbijania i pozwalające na dotarcie na większe głębokości w trudnych glebach.

Specjalistyczne urządzenia i wiertnice

W ciągu ostatnich pięciu lat użycie specjalistycznych próbników wzrosło o 20% w pracach geotechnicznych i środowiskowych, szczególnie w remediacji terenów zanieczyszczonych i projektach głębokich rdzeni.

• Rurki Shelby'ego (próbniki cienkościenne)

  Są to cienkie stalowe rurki (o średnicy 5-15 cm) stosowane głównie w pracach geotechnicznych. Rurka Shelby'ego ma zaostrzoną, ściętą krawędź i jest wciskana w nienaruszoną glinę/muł, aby wyciąć nienaruszony rdzeń. Zazwyczaj są one wbijane hydraulicznie w wywiercony otwór, aby uniknąć jego uszkodzenia. Używa się ich, gdy potrzebna jest wysokiej jakości, niezakłócona próbka do testów ściśliwości lub ścinania. W geotechnice są to standardowe próbniki dla gleb gliniastych (~2-3″).

• Próbniki dzielonej łyżki

  Próbnik typu „split-spoon” to klasyczny próbnik do standardowych testów penetracyjnych (SPT). Jest to gruba stalowa rura, podzielona na połowy i wbijana młotem spadowym. Metoda ta jest wykorzystywana w geotechnice do szybkiego pobierania próbek różnych warstw.

• Stacjonarne próbniki tłokowe

  Posiadają tłok, który znajduje się na dole próbnika podczas wprowadzania, zapobiegając zasysaniu. Gdy rurka jest hydraulicznie dociskana (zamiast uderzana), tłok utrzymuje próbkę w miejscu do momentu jej pobrania. W rezultacie powstaje całkowicie nienaruszony rdzeń.

• Zestawy młotów wiertniczych

  Niektóre zestawy (np. zestaw do pomiaru gęstości objętościowej AMS) zawierają młotek wiertniczy z okrągłą głowicą tnącą. Uderzając młotkiem, a następnie wyciągając go, wydobywa się rdzeń objętościowy.

• Świdry płuczkowe (do mułu)

  Te świdry mają szczeliny lub szerokie zwoje, które radzą sobie z wilgotnymi, lepkimi glebami. Jeśli wiercimy w nasyconych glinach lub na bagnach, świder do mułu (z wycięciami w ściance rury) pomaga usunąć ciężką glinę. Często mają one zawory czopowe lub dodatkowe otwory, które ułatwiają opróżnianie gliny.

Wiertnice do pobierania próbek produkcji GÖLZ

Wiertnice do pobierania próbek firmy GÖLZ z Niemiec to specjalistyczne kategorie wiertnic diamentowych, stosowanych przede wszystkim w drogownictwie, ale również w branży budowlanej. Jednym z zastosowań jest pobieranie rdzeni asfaltobetonowych z nawierzchni drogowych przez laboratoria, w celu badania ich parametrów wytrzymałościowych. Wiertnice te mogą być również wykorzystywane do wykonywania otworów w rurach kanalizacyjnych betonowych, kamionkowych, żeliwnych lub z tworzyw sztucznych.

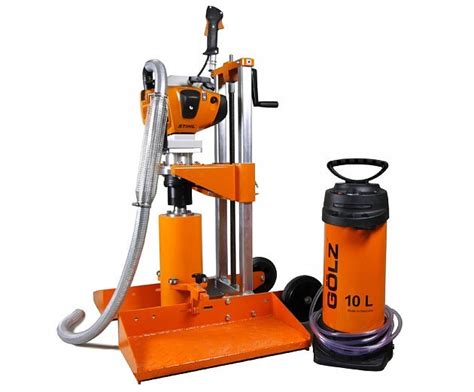

Oferowane są trzy wiertnice typu KB-200 z różnymi silnikami napędowymi, nie wymagającymi mocowania do podłoża, oraz czwarty typ - wiertnica z napędem akumulatorowym. W komplecie każdej wiertnicy znajduje się stalowy zbiornik na wodę 10 l z manometrem i 4 m przewodem. Najpopularniejsze są wiertnice z silnikiem spalinowym STIHL FS561, gdyż nie wymagają one zewnętrznego źródła napędu, np. agregatu prądotwórczego lub kompresora sprężonego powietrza. Wiertło mocowane jest na 3 śruby (3-LOCH).

Alternatywą dla urządzeń spalinowych są wiertnice z silnikiem elektrycznym (BBM 33L), które mają nieco większą moc (do 3,3 kW) i dają możliwość pracy przy zróżnicowanych obrotach (do 750 obrotów na minutę). Wiertnice te mają zastosowanie w pomieszczeniach zamkniętych i wszędzie tam, gdzie napęd silnikiem spalinowym jest niedopuszczalny. Nowym rozwiązaniem jest mobilny zasilacz GÖLZ typ BATT PAK.

Specjalnym rozwiązaniem są wiertnice do pobierania próbek GÖLZ z zastosowanym silnikiem pneumatycznym (LZL15). Jest to bardzo wygodne rozwiązanie, mające jednocześnie podobne parametry techniczne jak wiertnice z silnikami elektrycznymi czy spalinowymi (w tym podobną moc, obroty i wagę). Znajdują one zastosowanie tam, gdzie występują wysokie temperatury w miejscu pracy.

Zróżnicowane modele wiertnic KB200 marki GÖLZ pozwalają na intensywną pracę w różnych warunkach - zarówno w przestrzeniach otwartych, jak i zamkniętych. Wiertnice mają demontowane płyty boczne i z uwagi na małe gabaryty, mogą być przewożone nawet w samochodach osobowych, co jest szczególnie cenne dla klientów z branży drogownictwa i laboratoryjnej.

Wiertnice geologiczne i badawcze

Rynek sprzętu do pobierania próbek gleby odnotowuje stały wzrost w ostatnich latach, napędzany popytem na rolnictwo precyzyjne, monitoring środowiska i projekty infrastrukturalne. Wiertnice geologiczne to zaawansowane urządzenia, które pozwalają pozyskać informacje o strukturze geologicznej, składzie i właściwościach gruntu oraz skał. Sprawdzają się one w budownictwie, geologii czy inżynierii środowiskowej, umożliwiając pobieranie próbek ziemi do analizy laboratoryjnej. Dzięki temu można precyzyjnie określić nośność terenu, co jest podstawą dla zaprojektowania stabilnych fundamentów.

Przykłady specjalistycznych wiertnic geologicznych i badawczych obejmują:

• Wiertnice typu ST-30: To wiertarki udarowe i wiertarki na gumowych torach, przeznaczone do prac udarowych, które mogą osiągnąć głębokość do 30 metrów. Nadają się do wydobycia gleby i piasku oraz ogólnych badań.
• Wiertnice typu ST-50: Modele te są dobrze zaprojektowane i ulepszone, nadają się do wiercenia studni, eksploracji ogólnej oraz innych zastosowań badawczych na głębokości do 50 metrów (np. SPT Civil Personal Core Testing).
• Wiertnice typu ST-100: Wiertarka do wiercenia rdzeniowego, charakteryzująca się wysoką prędkością obrotową (sześć biegów, najwyższy bieg 1045 obr./min), co zapewnia dużą wydajność wiercenia i pobierania próbek.
• Wiertnice typu ST-200: Inżynieryjne urządzenie wiercące, nowa generacja przenośnych maszyn do badań gleby. Wiertnice te, w tym hydrauliczne napędy górnicze, mogą osiągnąć głębokość 200 metrów, przyjmując sześciokątną aktywną rurę wiertniczą 53x59, która ma dużą sztywność i duży moment obrotowy.

Firmy takie jak Weben dostarczają niezawodne wiertnice geologiczne, produkowane z najlepszych surowców przy użyciu zaawansowanych technologicznie maszyn, co gwarantuje wydajną pracę i długotrwałą eksploatację.
