Czym jest Wiertnica do Studni i Jak Działa?
Wiertnice do studni głębinowych to zaawansowane maszyny, które pozwalają na wiercenie otworów o dużej głębokości, umożliwiając dostęp do podziemnych źródeł wody. Proces ten jest kluczowy w przypadku instalacji studni, które dostarczają czystą wodę pitną do domów, gospodarstw rolnych oraz zakładów przemysłowych. Wiertnice działają na zasadzie precyzyjnego wiercenia otworów o odpowiedniej średnicy, umożliwiając późniejsze osadzenie rur oraz pomp.
Podstawą działania wiertnicy do studni głębinowych jest obracający się mechanizm wiertniczy, który pozwala na penetrowanie różnych warstw gruntu. Wiertło zamocowane na końcu maszyny obraca się z dużą prędkością, stopniowo wkręcając się w ziemię. W miarę jak wiercenie postępuje, wiertło usuwa urobek, czyli fragmenty gruntu, które są wynoszone na powierzchnię.
Na rynku dostępne są różne rodzaje wiertnic, dostosowane do specyfiki terenu oraz wymagań danego projektu. Wiertnice obrotowe to jedne z najczęściej używanych maszyn, charakteryzujące się wysoką skutecznością i szybkością pracy. W tego typu wiertnicach wiertło obraca się wokół własnej osi, wiercąc otwór. Innym rodzajem są wiertnice udarowe, które działają na zasadzie dynamicznego uderzania w grunt, co pozwala na rozbijanie twardszych warstw skalnych.
Sam proces wiercenia studni głębinowej rozpoczyna się od przygotowania miejsca pod instalację wiertnicy. Maszyna jest ustawiana na odpowiednim terenie, a następnie przeprowadza się wiercenie pionowe. W miarę jak wiertło schodzi głębiej, stopniowo wprowadza się rury osłonowe, które zapobiegają osunięciu się gruntu do wnętrza otworu. W niektórych przypadkach stosuje się również płuczkę wiertniczą, czyli specjalny płyn, który wprowadzany do otworu ułatwia pracę wiertła, stabilizując jednocześnie ściany otworu.
Metody Wiercenia
- Wiercenie "na sucho": Metoda podstawowa, nie wymagająca dodatkowego medium.
- Wiercenie metodą płuczkową ("na mokro"): Polega na wprowadzaniu pod ciśnieniem medium, jakim jest bentonit, do otworu poprzez żerdź. Urobek jest wypłukiwany na powierzchnię, a płuczka może zostać odzyskana. Metoda ta umożliwia wiercenie do głębokości 125 metrów przy użyciu młotka DTH lub pompy błotnej.
Kluczowe Komponenty Wiertnic do Studni
Każda wiertnica do studni składa się z kilku podstawowych elementów, które determinują jej możliwości operacyjne. Rozważając budowę samodzielnej wiertnicy hydraulicznej do studni, kluczowe jest dobranie odpowiednich komponentów, takich jak napęd, pompa i układ hydrauliczny, aby zasilać obrót żerdzi, stawianie masztu, pompę płuczki oraz uchwyty żerdzi.
Napęd i Układ Zasilania
Silnik
Do napędu wiertnic najczęściej wykorzystywane są silniki spalinowe, zazwyczaj mocne silniki diesla, które zapewniają napęd pompie hydraulicznej i zasilają wszystkie urządzenia wmontowane w maszynę. Dostępne są również modele zasilane silnikiem elektrycznym. W przypadku samodzielnej budowy wiertnicy, aby nie wydawać olbrzymich pieniędzy, można rozważyć wykorzystanie silnika z tzw. "wołów roboczych", np. silnik 1.9TD z Renault lub silnik z Mercedesa W124 200D, które są prostymi konstrukcjami bez elektroniki. Rozruch silnika jest elektryczny.

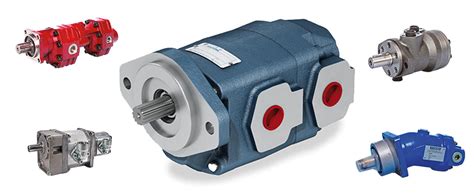

Pompy Hydrauliczne
Kluczowym elementem odpowiedzialnym za zasilanie hydraulicznego sterowania jest pompa hydrauliczna. Najlepiej nie próbować zasilać wszystkiego jedną pompą, tylko rozdzielić układ na kilka obiegów hydraulicznych. Przykładowo, osobny, duży wydatek około 150 l/min można przeznaczyć dla pompy płuczki, a mniejsze obiegi około 40 l/min dla jazdy, podpór i stawiania masztu. Do obrotu i podnoszenia karetki można połączyć dwa mniejsze obiegi zaworami zwrotnymi, aby uzyskać około 70-80 l/min.
Warto pamiętać, że większość (a może wszystkie) pompy nie znosi sił promieniowych ani osiowych. Do połączenia silnika spalinowego z pompą nie należy stosować bezpośrednio pasków/łańcuchów na samej pompie, tylko zrobić płytę montażową i adapter ze sprzęgłem kłowym. Jeśli jedna pompa nie jest w stanie obsłużyć całego systemu, można zastosować trzy pompy hydrauliczne, zwłaszcza gdy pompa wody ma największe zapotrzebowanie. Alternatywnie, można zastosować pompę nurnikową o zmiennej wydajności i stałym ciśnieniu, jednak jest to kosztowne rozwiązanie.
Zbiornik Oleju Hydraulicznego
Warto przewidzieć zbiornik oleju o pojemności co najmniej 100 litrów. W zbiorniku z olejem można zastosować chłodnicę w postaci rurek, przez które będzie przepuszczana płuczka, co spowoduje ochłodzenie oleju. Olej z napędu pompy wody nie musi trafiać do zbiornika, lecz może krążyć w układzie zamkniętym między pompą a silnikiem hydraulicznym, z chłodnicą rurową chłodzoną płuczką.
Agregaty Prądotwórcze i Kompresory
Dla funkcji udarowej lub zasilania dodatkowych urządzeń, przydatne mogą być agregaty prądotwórcze lub kompresory. Urządzenie, takie jak nowoczesny agregat prądotwórczy KRAFT&DELE, dysponuje dużą mocą i charakteryzuje się wysoką jakością wykonania. Kompresor olejowy dwutłokowy, jednofazowy, chłodzony powietrzem i smarowany olejowo, może być przeznaczony do malowania, pompowania, piaskowania, przedmuchiwania oraz do wszelkiego rodzaju prac z innymi urządzeniami pneumatycznymi, w tym do zasilania młota udarowego.
System Wiercący i Mechanizmy Ruchu
Głowica Obrotowa
Głowica obrotowa składa się z górnej głowicy napędowej (szybki silnik i skrzynia biegów) oraz dolnej głowicy obrotowej (silnik hydrauliczny, skrzynia biegów o niskiej prędkości i wysokim momencie obrotowym). Forumowicze wskazywali hydromotor OMV 500 albo BMV 630. Padały przykłady pracy w okolicach 100-120 obr/min i momentów rzędu 650-1460 Nm, przy czym około 100 obr/min uznano za sensowny zakres. Niektóre wiertnice przemysłowe mają po 300 obr/min, małe wiertnice elektryczne po 30-60 obr/min, ale wielu wiertaczy twierdzi, że około 100 obr/min jest optymalnie (2 obr/s).
Przekładnia
W celu uzyskania odpowiedniego momentu obrotowego, często stosuje się przekładnie. Przykładem jest zastosowanie skrzyni biegów z Subaru Forestera. Na pierwszym biegu i załączonym reduktorze łączne przełożenie może być na poziomie 20,5:1, co z 400 Nm momentu może dać 8200 Nm.
Karetka i Maszt
Maszt jest elementem konstrukcyjnym, na którym zamontowane są mechanizmy wiercące i podnoszące. Forumowicz wspomina o wykorzystaniu masztu od wózka widłowego o długości 4 m. Karetka wiertnicy może ważyć około 300 kg, plus każda żerdź 33 kg. System obracania i podawania jest często sterowany hydraulicznie za pomocą pilota, co umożliwia bezstopniową regulację prędkości. Ramię podnośnika jest wyposażone w ogranicznik, który zabezpiecza siłownik i zapewnia bezpieczeństwo pracy.
Żerdzie Wiertnicze i Gryzery
Żerdzie wiertnicze to rury wiertnicze, które umożliwiają zwiększanie głębokości wiercenia studni. Rura w środku może mieć 37 mm. Zworniki mogą mieć wąskie gardło w postaci oryginalnych gwintów i przelotu 25 mm. Ważne jest dobranie odpowiedniej średnicy rur i przelotu. Gryzer to element wiercący. Dla otworu o średnicy około 160 mm silnik 2,2 kW z reduktorem na 30 obr/min jest w stanie pracować z gryzerem 160 mm, co generuje około 700 Nm momentu. Średnica gryzera powinna być dopasowana do średnicy rury studziennej, najczęściej wynosi ona 100-250 mm. Im większa średnica urządzenia, tym ciężej jest wiercić.
System Odkręcania i Manipulacji Żerdziami
W pełni hydrauliczny system odkręcania żerdzi eliminuje potrzebę ręcznego użycia klucza. Dodatkowe kleszcze do stawiania i opuszczania żerdzi są bardzo przydatne, ponieważ żerdź o wadze 33 kg i długości 3 m jest trudna do ręcznego manipulowania kilkanaście razy dziennie. Zacisk służy do umieszczania i wydobywania rur z otworu. Praktycznym rozwiązaniem jest zastosowanie zacisku dwuczęściowego, którego górny element pełni funkcję odkręcania.
Wciągarka
Wciągarka jest wykorzystywana do opuszczania i podnoszenia narzędzi wiertniczych oraz rur. Praca wiertnicy góra-dół napędu wiercącego może być realizowana na lince stalowej za pomocą wyciągarki elektrycznej.
System Płuczkowy
Pompa Płuczkowa
Dla płuczki lepiej sprawdza się pompa tłokowa niż wirnikowa, ponieważ jej charakterystyka pracy jest odpowiednia, a zapotrzebowanie na moc jest zależne od ciśnienia, a nie od przepływu jak w pompach wirowych. Dla otworu o średnicy około 160 mm padła praktyczna wartość rzędu 200 l/min, choć w większych konstrukcjach mówiono nawet o znacznie większych przepływach. Pompa zdjęta z wozu strażackiego o wydajności 3,2 m³/min przy 8 atm może być wykorzystana, ale większość małych wiertnic jest obsługiwana przez pompy typu OMNIGENA Multi WQ 1500F.
Płuczka wiertnicza odgrywa istotną rolę w procesie wiercenia studni głębinowych, zwłaszcza w trudnych warunkach gruntowych. Jest to specjalny płyn, który jest wprowadzany do otworu wiertniczego w celu chłodzenia wiertła, a także usuwania urobku z otworu. Płuczka wiertnicza pomaga również w stabilizacji ścian otworu, co minimalizuje ryzyko zapadnięcia się ziemi w trakcie wiercenia. Pompy płuczkowe zapewniają efektywne wiercenie i zmniejszają ryzyko awarii.
wiertnia wiertnica wiercenie studni pompy ciepła
Obrotnica do Płuczki
Obrotnice do wpuszczania płuczki są kluczowym elementem systemu płuczkowego. Można je wykonać samodzielnie. Testy pokazały, że zwykłe simeringi (np. 100x80x10) wytrzymują ciśnienie 15 barów, co jest ważne dla utrzymania szczelności układu.
Konstrukcja Nośna i Mobilność
Rama Nośna i Podwozie
Rama nośna stanowi stabilną podstawę dla całej konstrukcji. Podwozie gąsienicowe, takie jak w serii F ADLER, zapewnia stabilność i zwrotność w szerokim zakresie zastosowań, szczególnie tam, gdzie koła mogłyby ugniatać lub nadmiernie niszczyć podłoże. W pełni hydrauliczny napęd, często nazywany hydrodrive, z dwoma silnikami BMR200 na osi, umożliwia samobieżność wiertnicy (jak wiertnice do przewiertów kierowanych). Do skręcania można użyć maglownicy z samochodu.
Alternatywnie, wiertnica może być montowana na samochodzie lub przyczepie, co zwiększa jej mobilność. Konstrukcje samobieżne na większe dystanse mogą być przewożone na holownikach. Budowa podwozia to znaczne koszty; materiały i obróbka stali mogą wynieść około 13 tysięcy złotych.
Łapy Stabilizujące
Dla stabilizacji konstrukcji, szczególnie na nierównym terenie, niezbędne są łapy stabilizujące. Można zastosować cztery łapy do ustawienia: dwie na ramieniu nośnym i dwie na samym maszcie, co pozwoli na równomierne rozłożenie obciążenia i odciążenie sworzni.
Elementy Dodatkowe i Akcesoria
Wiercenie Udarowe
Jeśli celem jest wiercenie udarowe w kamieniu, lepiej dołożyć górny młot/udar przemysłowy niż kombinować z udarem w samym napędzie obrotu. Można zastosować młot udarowy przemysłowy na sprężone powietrze (wymaga sporo powietrza) lub elektryczny młot udarowy, aby uniknąć konieczności ciągnięcia dodatkowego kompresora.
Wiertnice Ręczne - Budowa i Akcesoria
Swobodny dostęp do krystalicznej wody bez konieczności korzystania z miejskich sieci wodociągowych to nie tylko niezależność, ale także realna oszczędność. To z tego powodu coraz więcej osób decyduje się na wywiercenie studni głębinowej na własny użytek. Kluczowym narzędziem, umożliwiającym realizację tego zadania jest wiertnica ręczna.
Wiertnica ręczna to narzędzie, które umożliwia wywiercenie otworów o różnych głębokościach bez konieczności korzystania z kosztownych maszyn mechanicznych. Narzędzie cechuje się stosunkowo prostą konstrukcją i zostało zaprojektowane w taki sposób, żeby umożliwiało efektywne wiercenie studni głębinowych bez względu na rodzaj gruntu. Obsługa wiertnicy ręcznej nie wymaga specjalistycznej wiedzy ani doświadczenia, a samo urządzenie za sprawą kompaktowej konstrukcji jest lekkie i mobilne.
Mechanizm urządzenia wykorzystuje zasadę ślimakowego przewiercania się przez kolejne warstwy gruntu - operator obraca wiertło ruchem obrotowym, wskutek czego urobek zostaje wyniesiony na powierzchnię. Za pomocą wiertnicy ręcznej można osiągnąć niemal dowolną głębokość studni - w tym celu stopniowo dodaje się kolejne segmenty przedłużające.
Rodzaje Wiertnic Ręcznych
Oferta asortymentowa wiertnic ręcznych do studni głębinowych jest dość szeroka i obejmuje różne ich rodzaje:
- Świder ślimakowy: klasyczny model z ostrzem w kształcie spirali. Wiertnica tego typu nadaje się do wiercenia w miękkich i średnio twardych gruntach.
- Świder spiralny: świder podobny do ślimakowego, jednak z wyraźnie większą liczbą zwojów.
- Świder czerpakowy (zwany także świdrem łyżkowym): działa na zasadzie łyżki. Świetnie sprawdza się w sypkich gruntach, np. piasku.
- Wiertnice ręczne tłokowe (zwane również wiertnicami ręcznymi rurowymi): mają formę rury ze specjalnym tłokiem, który zasysa urobek z dna odwiertu i są stosowane zwykle w tradycyjnej metodzie wiercenia studni.
- Wiertnice ręczne udarowe: wykorzystują metodę uderzeniową. Zasada działania jest stosunkowo prosta - ciężki tłok rozbija grunt, a urobek jest wybierany na zewnątrz. Wśród wiertnic udarowych wyróżnić można wiertnicę klasyczną, idealną do pracy w zwięzłych iłach i glinach oraz wiertnicę rurową z tłokiem, skuteczną w luźnych gruntach.
Wybór i Akcesoria
Wybór odpowiedniego urządzenia zawsze jest uzależniony od co najmniej kilku czynników. Na co szczególnie warto zwrócić uwagę?
- Średnica wiercenia: Powinna być dopasowana do średnicy rury studziennej. Najczęściej wynosi ona 100-250 mm. Warto wiedzieć, że im większa średnica urządzenia, tym ciężej jest wiercić ręcznie.
- Materiał: Wiertnice ręczne do studni głębinowych powinny być wykonane z materiałów wysokiej jakości, takich jak stal nierdzewna hartowana.
- Jakość wykonania: Ma wpływ na wygodę, wydajność i ergonomię pracy.
Akcesoria do wiertnicy ręcznej pozwalają wyraźnie zwiększyć jej funkcjonalność i skuteczność:
- Rury wiertnicze (przedłużki): umożliwiają zwiększanie głębokości wiercenia studni.
- Czerpaki i rury wybierakowe: przeznaczone do usuwania luźnego materiału z otworu.
- Klucze do montażu.
- System płuczkowy: pompy płuczkowe zapewniają efektywne wiercenie i zmniejszają ryzyko awarii.
Konserwacja i Wskazówki Eksploatacyjne
Wiertnica do studni, mimo nieskomplikowanej konstrukcji, jest urządzeniem zaawansowanym i wymaga regularnej konserwacji:
- Regularne czyszczenie: Wiertnicę należy czyścić systematycznie, po każdym użyciu.
- Systematyczne smarowanie elementów ruchomych: Ta prosta czynność zapobiega przedwczesnemu zużyciu poszczególnych części wiertnicy.
Wiertnica do studni to produkt, który wymaga regularnej konserwacji. Zapoznanie się z rodzajami i specyfikacją sprzętu pozwoli uniknąć kosztownych błędów.

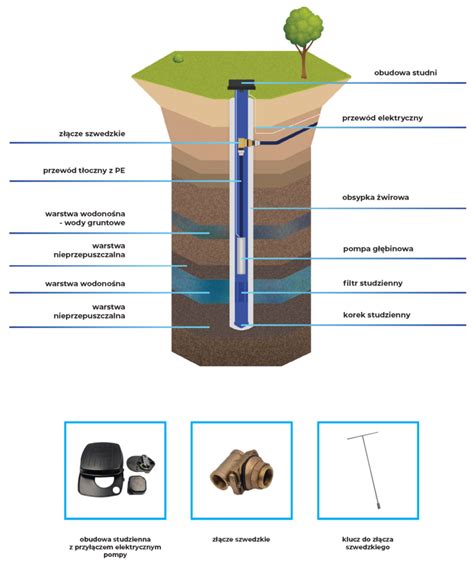

Studnia Głębinowa: Proces i Wyzwania
Wiercenie studni głębinowej to kompleksowy proces. Średnia głębokość, na której pokazuje się woda, to 8 m, ale bywa czasami, że na 13 m dochodzi się do wody, jednak ręcznymi wiertnicami dalej się nie da. Z uwagi na różnego rodzaju grunty, wiertnica musi być skuteczna do wiercenia na większej głębokości niż 13 m, oczywiście niekoniecznie 30 m.
Proces wiercenia obejmuje:
- Proces wiercenia: Wiertnice wykorzystują silniki do zapewnienia mocy i sterują ruchem obrotowym rury wiertniczej za pośrednictwem układu hydraulicznego. Wiertło wwierca się w ziemię poprzez obracanie, przecinanie i rozbijanie skał i gleby.
- Proces podnoszenia rury wiertniczej: Po osiągnięciu określonej głębokości, rura wiertnicza jest podnoszona za pomocą układu hydraulicznego, aby wyjąć wiertło z gruntu.
- Proces odprowadzania zwiercin: Urobek jest usuwany z otworu za pomocą urządzeń do odwadniania żużla, pomp płuczkowych i basenów błotnych.
Koszty budowy wiertnicy często przekraczają pierwotne założenia, co wynika z niedoszacowania wydatków. Nawet prozaiczny problem jak napęd pompy wody może kosztować około 2 tysiące złotych.
