Wiertnica Horyzontalna: Kompletna Instrukcja Obsługi i Zasady Bezpieczeństwa

Wiertnice horyzontalne, znane również jako wiertnice poziome, to zaawansowane urządzenia wykorzystywane w branży budowlanej do realizacji bezwykopowych instalacji podziemnych. Umożliwiają one układanie rurociągów, kabli czy innych przepustów bez konieczności otwierania szerokich wykopów, co jest szczególnie cenne w miejscach o gęstej zabudowie, pod przeszkodami naturalnymi i sztucznymi.

Wiertnica Pozioma HWP-27: Charakterystyka i Zastosowanie

Wiertnica pozioma HWP-27 przeznaczona jest do układania rurociągów w gruncie metodą bezwykopową, realizowaną poprzez wiercenie otworów i wciskanie odcinków rur. Dzięki swojej konstrukcji i technologii, wiertnicą można wykonywać rurociągi i przepusty pod takimi przeszkodami jak: nasypy kolejowe i drogowe, fundamenty budynków itp.

Wiertnica HWP-27 może realizować przewierty o różnej średnicy i długości, co przedstawia poniższa tabela:

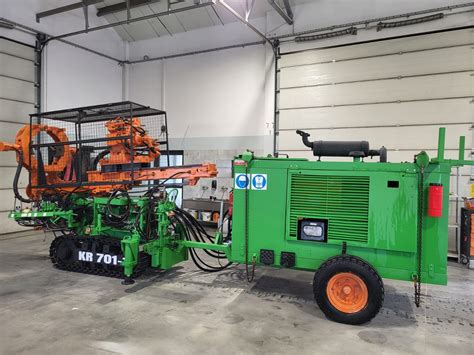

Zasilanie wiertnicy HWP-27 stanowi agregat hydrauliczny. Połączenie między wiertnicą, posadowioną najczęściej w wykopie komory startowej, a agregatem hydraulicznym umieszczonym nad wykopem odbywa się przy pomocy giętkich przewodów hydraulicznych. Zaleca się zastosowanie agregatów hydraulicznych WAMET - typ: AH-26I lub AH-26II.

Znaczenie Instrukcji Obsługi i Bezpieczeństwa w Technologii Bezwykopowej

Wiertnice horyzontalne to jedne z najbardziej zaawansowanych urządzeń wykorzystywanych w branży budowlanej. Znajdują zastosowanie przy kładzeniu rurociągów czy prowadzeniu sieci kablowych nawet pod ciekami i zbiornikami wodnymi czy w terenie z rozbudowaną infrastrukturą. Skuteczna i bezpieczna eksploatacja tych maszyn wymaga gruntownej wiedzy, której źródłem są kompleksowe instrukcje obsługi.

Jednym z takich obszernych źródeł wiedzy jest książka "Wiertnice poziome i horyzontalne. Budowa, eksploatacja, technologia robót". To wydanie, adresowane do kandydatów na operatorów wiertnic poziomych i horyzontalnych oraz do wszystkich osób związanych z ich eksploatacją, może również stanowić pomoc dla wykładowców odpowiednich szkoleń. Publikacja szczegółowo opisuje budowę i eksploatację wiertnic poziomych i horyzontalnych oraz technologię robót wykonywanych z ich zastosowaniem, z uwzględnieniem zasad bezpieczeństwa i higieny pracy.

Struktura i Zakres Książki "Wiertnice Poziome i Horyzontalne"

Książka, wydana w 2014 roku, o objętości 173 stron, jest wartościowym kompendium wiedzy. Poniżej przedstawiono jej spis treści, który ilustruje szeroki zakres poruszanych tematów:

• Wstęp

• 1. Budowa i charakterystyka wiertnic poziomych i horyzontalnych

  • 1.1. Ogólny podział wiertnic poziomych i horyzontalnych
  • 1.2. Podstawowe parametry techniczne wiertnic poziomych i horyzontalnych
  • 1.3. Charakterystyka techniczna wybranych wiertnic poziomych i horyzontalnych
    • 1.3.1. Wiertnica pozioma sterowana WPS-60 firmy PIW „Wamet” Sp. z o.o.
    • 1.3.2. Hydrauliczna wiertnica pozioma HWP-140 firmy PIW „Wamet” Sp. z o.o.
    • 1.3.3. Wiertnica horyzontalna PD 30/18 RP firmy Prime Drilling GmbH
    • 1.3.4. Wiertnica horyzontalna D6×6 Navigator firmy Vermeer Manufacturing Company
  • 1.4. Budowa wiertnic poziomych
    • 1.4.1. Ogólna charakterystyka zasilaczy hydraulicznych
    • 1.4.2. Ogólna budowa
    • 1.4.3. Główne podzespoły konstrukcyjne
    • 1.4.4. Elementy osprzętu wiertniczego wiertnicy poziomej
  • 1.5. Budowa wiertnic horyzontalnych
    • 1.5.1. Ogólna budowa
    • 1.5.2. Główne podzespoły konstrukcyjne
    • 1.5.3. Żerdzie i narzędzia wiertnicze stosowane w technologii horyzontalnych przewiertów sterowanych
  • 1.6. Płuczka wiertnicza

• 2. Eksploatacja wiertnic poziomych i horyzontalnych

  • 2.1. Podstawowe pojęcia z zakresu eksploatacji
  • 2.2. Materiały eksploatacyjne
  • 2.3. Rodzaje obsług technicznych i ich zakresy
    • 2.3.1. Obsługa techniczna codzienna
    • 2.3.2. Obsługa techniczna okresowa
    • 2.3.3. Obsługa techniczna sezonowa
    • 2.3.4. Obsługa techniczna transportowa
    • 2.3.5. Obsługa techniczna magazynowa
    • 2.3.6. Obsługa techniczna w okresie docierania
  • 2.4. Obsługa elementów instalacji elektrycznej
    • 2.4.1. Obsługa akumulatora
    • 2.4.2. Obsługa alternatora
    • 2.4.3. Obsługa rozrusznika elektrycznego
  • 2.5. Obsługa silnika wysokoprężnego
    • 2.5.1. Czynności obsługowe przed uruchomieniem silnika spalinowego
    • 2.5.2. Obsługa układu zasilania
    • 2.5.3. Obsługa układu chłodzenia
    • 2.5.4. Obsługa układu smarowania
    • 2.5.5. Postępowanie przy uruchamianiu i wyłączaniu silnika wysokoprężnego z turbodoładowaniem
  • 2.6. Obsługa napędów hydraulicznych
  • 2.7. Eksploatacja wiertnic poziomych i horyzontalnych w okresie zimowym
  • 2.8. Usuwanie typowych usterek
  • 2.9. Dokumentacja Techniczno-Ruchowa

• 3. Systemy sterowania i kontroli

  • 3.1. System radiolokacji
  • 3.2. System magnetyczny i elektromagnetyczny
  • 3.3. System teleoptyczny

• 4. Technologia robót

  • 4.1. Ogólne wiadomości o gruntach
  • 4.2. Ogólne wiadomości o technologiach bezwykopowych
  • 4.3. Przeciski hydrauliczne
    • 4.3.1. Technologia przecisków hydraulicznych niesterowanych
    • 4.3.2. Technologia przecisków hydraulicznych z wierceniem pilotowym
    • 4.3.3. Przeciski hydrauliczne do budowy przykanalików
    • 4.3.4. Przeciski hydrauliczne sterowane (dwuetapowe)
  • 4.4. Horyzontalne przewierty sterowane
    • 4.4.1. Technologia horyzontalnego przewiertu sterowanego
    • 4.4.2. Technologia horyzontalnego przewiertu sterowanego w skałach
  • 4.5. Typowy układ placu budowy przy zastosowaniu wiertnic horyzontalnych

• 5. Ogólne zasady bezpiecznej pracy wiertnicami poziomymi i horyzontalnymi

  • 5.1. Środki ochrony indywidualnej
  • 5.2. Podstawowe zasady higieny pracy
    • 5.2.1. Zmęczenie fizyczne i psychiczne oraz objawy je charakteryzujące
    • 5.2.2. Oświetlenie miejsca pracy
    • 5.2.3. Czynniki szkodliwe dla zdrowia pracownika i metody ich ograniczania
  • 5.3. Bezpieczna obsługa wiertnic poziomych i horyzontalnych
    • 5.3.1. Ogólne zalecenia dotyczące bezpieczeństwa pracy przy obsłudze wiertnic poziomych i horyzontalnych
    • 5.3.2. Postępowanie w przypadku uszkodzenia podziemnych linii elektroenergetycznych
    • 5.3.3. Postępowanie w przypadku uszkodzenia rurociągu gazowego
    • 5.3.4. Bezpieczeństwo przy użytkowaniu i obsłudze urządzeń elektrycznych
    • 5.3.5. Bezpieczeństwo przy użytkowaniu i obsłudze silników spalinowych
    • 5.3.6. Bezpieczeństwo przy użytkowaniu i obsłudze układów hydraulicznych
    • 5.3.7. Zasady bhp przy pracy wiertnicą poziomą i horyzontalną w okresie zimowym

Kluczowe Zasady Bezpiecznej Eksploatacji Wiertnic Horyzontalnych

Przed rozpoczęciem prac z wykorzystaniem wiertnicy horyzontalnej konieczne jest odpowiednie przygotowanie. Odpowiednie procedury i przestrzeganie zasad bezpieczeństwa są kluczowe dla efektywności i ochrony personelu.

Przygotowanie do Pracy

Pierwszy krok to dokładna analiza terenu, przez który mają przebiegać przewierty. Umożliwia ona dobór miejsca rozpoczęcia robót oraz odpowiedniego przygotowania do nich. Dla zachowania bezpieczeństwa podczas przewiertów bardzo ważne jest stabilne ustawienie maszyn. Chociaż wiertnicami poziomymi można pracować nawet w trudnym terenie, należy je ulokować na odpowiednio przygotowanym, możliwie płaskim i utwardzonym terenie, co pozwoli na płynną i bezpieczną pracę.

Bezpieczeństwo na Placu Budowy

Chociaż praca wiertnicą poziomą jest bezpieczniejsza niż przy wykorzystaniu maszyn do wykopów, należy podczas niej przestrzegać kilku podstawowych zasad. Jak podkreślają eksperci dystrybutora maszyn XCMG-Europa na polskim rynku, teren prac powinien być odpowiednio oznaczony i zabezpieczony przed dostępem osób postronnych. Wszyscy pracownicy obecni na placu budowy muszą być zaopatrzeni w odzież i obuwie ochronne. Konieczne jest też zaznajomienie ich z zasadami pracy wiertnicą horyzontalną. Operator maszyny musi być osobą odpowiednio przeszkoloną i uprawnioną do wykonywania przewiertów. Istotne jest również, aby podczas prac na ich terenie przebywały wyłącznie osoby obsługujące maszyny oraz nadzorujące przebieg robót.
