Wiertnice do studni swoją budową zbliżone są do wiertnic geotechnicznych. Oprócz podstawowych elementów, takich jak rama nośna, maszt, silnik spalinowy i pompa hydrauliczna, maszyny te wyposaża się dodatkowo w urządzenia niezbędne do wiercenia otworu głębinowego.
Kluczowe Elementy Wiertnicy do Studni
Jednym z kluczowych urządzeń jest zacisk, który służy do umieszczania i wydobywania rur z otworu. Praktycznym rozwiązaniem jest zastosowanie zacisku dwuczęściowego, gdzie górny element pełni funkcję odkręcania. Kolejnym ważnym narzędziem wbudowanym w wiertnicę do studni jest wciągarka, która jest niezbędna do opuszczania i podnoszenia narzędzi wiertniczych.
W przypadku wiercenia metodą płuczkową, wciągarka stopniowo opuszcza linę w głąb odwiertu, a następnie rozpoczyna pracę szarpak. Dzięki obrotowemu ramieniu szarpaka, szlamówka zawieszona na stalowej linie jest wbijana w dno otworu, skutecznie usuwając urobek.
Napęd i Metody Wiercenia
Wiertnice do studni zazwyczaj posiadają mocne silniki diesla, które zapewniają stabilny napęd pompy hydraulicznej i zasilają wszystkie wmontowane w maszynę urządzenia. Maszyny te oferują możliwość wykonywania odwiertów zarówno metodą „na sucho”, jak i metodą płuczkową - „na mokro”.
Metoda płuczkowa polega na wprowadzaniu pod ciśnieniem, do otworu poprzez żerdź, specjalnego medium, jakim jest bentonit. Dzięki temu urobek jest wypłukiwany na powierzchnię, a płuczka może zostać odzyskana.
Zalety Użytkowania Wiertnic do Studni
Największą korzyścią wynikającą z użytkowania wiertnic do studni jest bez wątpienia oszczędność czasu pracy. Wykonanie głębinowego otworu wierconego w zestawieniu z kopanym przebiega nieporównywalnie szybciej. Budowa studni głębinowej to inwestycja, która przynosi szereg korzyści, w tym:
- Niezależność od sieci wodociągowej.
- Czystość wody.
- Oszczędność kosztów.
Wiertnice Hydrauliczne - Nowoczesne Rozwiązania
Wiertnica hydrauliczna to nowoczesne urządzenie zapewniające maksymalną skuteczność podczas wykonywania odwiertów w różnych warunkach gruntowych. Dzięki zastosowaniu odpowiedniego napędu, maszyna ta cechuje się dużą mocą, stabilnością oraz możliwością pracy w trudnym terenie. Wiertnice hydrauliczne znajdują zastosowanie w geotechnice, budownictwie, instalacjach wodnych i energetycznych, umożliwiając szybkie i precyzyjne wykonywanie odwiertów przy niewielkim wysiłku operatora.
Firmy takie jak Weben oferują wydajne wiertnice hydrauliczne, dostosowane do pracy na różnej głębokości i w zróżnicowanych warunkach - na skałach, piasku czy glinie. Nowoczesne technologie i solidna konstrukcja gwarantują wysoką wydajność i precyzję, przekładając się na oszczędność czasu i kosztów realizacji inwestycji.
Wiertnice do Przewiertów Sterowanych
Nowoczesne wiertnice do przewiertów sterowanych stanowią idealne rozwiązanie dla firm zajmujących się instalacjami podziemnymi, które wymagają bezinwazyjnych metod pracy. Urządzenia te umożliwiają wykonywanie przewiertów sterowanych pod drogami, rzekami czy budynkami, eliminując konieczność rozkopów i ingerencji w infrastrukturę. Nowe wiertnice gwarantują dokładne wykonanie tunelu o wymaganej średnicy, czyniąc je niezastąpionymi maszynami w budowie sieci wodociągowych, kanalizacyjnych, telekomunikacyjnych czy energetycznych.
Wiertnice Ręczne - Prosta i Ekonomiczna Alternatywa

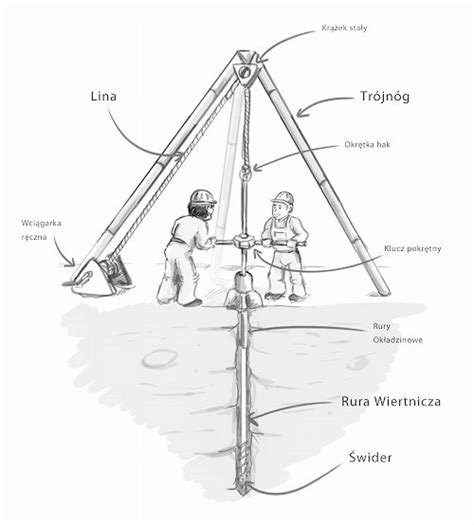

Wiertnica do studni umożliwia przygotowanie własnego, niezależnego źródła wody. Są one przydatne wszędzie tam, gdzie nie ma możliwości zastosowania ciężkiego sprzętu. Najprostszym i najtańszym typem wiertnic do studni są świdry ręczne. Zestaw do wiercenia ręcznego studni składa się z poprzecznego uchwytu, świdra oraz linki.
Wiertnica ręczna do studni, choć tańsza od nowych maszyn mechanicznych czy hydraulicznych, wymaga pewnej siły i cierpliwości. Oferty tego typu sprzętu można znaleźć na platformach sprzedażowych, a do wyboru są modele elektryczne i spalinowe.
Rodzaje Wiertnic Ręcznych
Na rynku dostępne są różne rodzaje wiertnic ręcznych:
- Świder ślimakowy: Klasyczny model z ostrzem w kształcie spirali, nadający się do wiercenia w miękkich i średnio twardych gruntach.
- Świder spiralny: Podobny do ślimakowego, ale z większą liczbą zwojów.
- Świder czerpakowy (łyżkowy): Działa na zasadzie łyżki, świetnie sprawdza się w sypkich gruntach.
- Wiertnice ręczne tłokowe (rurowe): Mają formę rury ze specjalnym tłokiem, który zasysa urobek. Stosowane zwykle w tradycyjnej metodzie wiercenia studni.
- Wiertnice ręczne udarowe: Wykorzystują metodę uderzeniową - ciężki tłok rozbija grunt, a urobek jest wybierany na zewnątrz.
Wybór Odpowiedniej Wiertnicy Ręcznej
Wybór odpowiedniej wiertnicy ręcznej zależy od kilku czynników:
- Średnica wiercenia: Powinna być dopasowana do średnicy rury studziennej (najczęściej 100-250 mm). Im większa średnica, tym trudniej jest wiercić ręcznie.
- Materiał: Wiertnice powinny być wykonane z wysokiej jakości materiałów, takich jak hartowana stal nierdzewna.
- Jakość wykonania: Ważne jest solidne wykonanie narzędzia.
Wiercenie Studni Metodą Płuczkową - Wymagania
Wiercenie studni metodą płuczkową jest procesem wymagającym odpowiedniego przygotowania:
- Zasilanie: Wiertnica wymaga stabilnego prądu 3-fazowego (400V).
- Płuczka: Niezbędny jest stały obieg wody (płuczki), która wynosi urobek na zewnątrz.
- Grunt: Maszyna radzi sobie świetnie w piaskach, glinach i miękkich skałach.
Przykładowy Zestaw do Wiercenia Płuczkowego
Typowy zestaw może obejmować:
- Wiertnica Elektryczna 3-fazowa 400V
- Rury płuczkowe (żerdzie) o długości 1,8 metra
- Świder skrzydłowy Ø 195 mm
- Motopompa do podawania płuczki
- Zapas wody na start
Do obsługi zestawu zalecane są minimum 2 osoby.
Wiertnice ADLER - Innowacyjne Rozwiązania do Budowy Studni

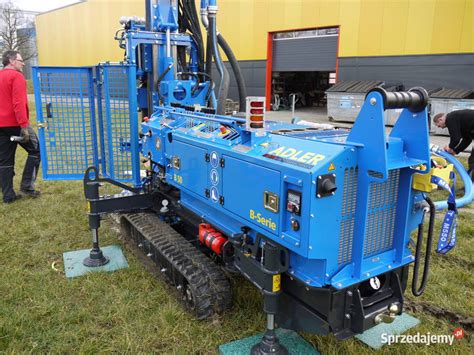

Firma ADLER oferuje innowacyjne rozwiązania do budowy studni i wydobycia wody, które umożliwiają wiercenie w najmniejszych przestrzeniach i trudno dostępnych miejscach. Kompaktowe wiertnice ADLER mogą być transportowane na miejsce za pomocą standardowej przyczepy i wnoszone przez standardowe drzwi.
Zalety Sprzętu do Wiercenia Studni ADLER
- Wydajność w najmniejszych przestrzeniach: Wiertnice ADLER sięgają głęboko nawet w małych ogrodach.
- Kompaktowy transport: Możliwość transportu przez dowolne drzwi i przejścia.
- Wydajność na dużych głębokościach: Odwierty o głębokości do 100 m, a nawet 150 m można wykonywać bez większego wysiłku.
Wiertnice ADLER znajdują zastosowanie nie tylko podczas wiercenia studni wód gruntowych, ale także przy wierceniu pod pompę ciepła lub do eksploracji gruntu. Są produkowane w Niemczech zgodnie z najwyższymi standardami jakości.
Dostępne Modele Wiertnic ADLER
- Wszechstronna wiertnica B 25: Idealna do wiercenia studni, badań geologicznych i badań gruntu do głębokości 50 m.
- Wydajna wiertarka obrotowa: Do szybkiego i łatwego wiercenia fundamentów śrubowych.
- Profesjonalna maszyna (do 100 m): Idealna do budowy studni, odwiertów geotermalnych i geologicznych.
- Wiertnica B 75 (do 125 m): Kompaktowa i potężna maszyna z silnikiem Deutz.
- Wiertnica z dużą siłą wciągania (5 ton): Idealna do wiercenia studni, wiercenia na sucho i tworzenia fundamentów palowych.
- Kompaktowa wiertnica B 200: Przeznaczona do wymagających zastosowań na większych głębokościach.
Wiertnice serii B charakteryzują się szeroką gamą akcesoriów i osprzętu dodatkowego, w tym wózkiem wiertniczym ADLER (ABL), który przekształca koparki w ekonomiczne i wydajne wiertnice.
Metody Wiercenia Kompatybilne z Wiertnicami ADLER
- Wiercenie z przepłukiwaniem: Umożliwia wiercenie otworów o głębokości do 150 m i średnicy do 20 cm.
- Wiercenie młotkiem wgłębnym: Idealne rozwiązanie w przypadku bardzo twardych podłoży.
- Metoda świdra drążonego i metoda wiercenia na sucho: Umożliwia wydobywanie wysokiej jakości próbek gleby w postaci rdzenia wiertniczego.
Obszary Zastosowania Studni
Studnie znajdują szerokie zastosowanie w różnych celach:
- Studnie zasilające / usługowe: Do zaopatrywania w wodę gospodarstw domowych, ogrodów, obiektów rolniczych, parków i terenów sportowych.
- Punkty pomiarowe wód podziemnych: Do ustalania potencjału wód podziemnych i monitorowania ich jakości.
- Studnie wody gaśniczej: Zapewniają dostęp do wody w przypadku pożaru.
- Studnie irygacyjne / systemy irygacyjne: Do dostarczania wody dla rolnictwa i ogrodnictwa.
Formalności i Wymagania Prawne Dotyczące Studni
Każda studnia musi być zarejestrowana. W przypadku zamiaru wiercenia studni w celu pozyskiwania wody użytkowej i pitnej, należy to zarejestrować i zgłosić do odpowiednich władz lokalnych. W większości miast studnie te są bezpłatne, a wiercenie jest generalnie dozwolone na mocy federalnej ustawy o wodzie (WHG).
Ważne jest, aby skonsultować się z bezpośrednimi sąsiadami przed wykonaniem odwiertu, aby uniknąć potencjalnych sporów sąsiedzkich związanych z obniżeniem poziomu wód gruntowych lub zmniejszeniem ilości wody w sąsiednich studniach.
Jak Głęboka Powinna Być Studnia?
Wymagana głębokość odwiertu zależy od głębokości lustra wód gruntowych. Dla prywatnej studni często wystarcza głębokość od 6 do 10 metrów. Od głębokości około 8 metrów studnia jest określana jako studnia głębinowa.
Informacje na temat przybliżonej głębokości, na jaką trzeba być przygotowanym, można uzyskać od regionalnego dostawcy wody, korzystając z map hydrogeologicznych lub urzędów ds. gospodarki wodnej.
Woda ze Studni - Czy Zawsze Jest Wodą Pitną?
Odradza się używanie niesprawdzonej wody ze studni jako wody pitnej, ponieważ wydobywana woda gruntowa może być skażona zarazkami i zanieczyszczeniami, takimi jak azotany czy metale ciężkie. Jako operator studni jesteś odpowiedzialny za jakość wody pitnej i musisz zapewnić, że spełnia ona wymagania rozporządzenia w sprawie wody pitnej.
Prawo wymaga przeprowadzania corocznych testów na obecność zanieczyszczeń mikrobiologicznych oraz innych testów w regularnych odstępach czasu.
Konserwacja Wiertnicy do Studni
Sprzęt używany do wiercenia studni głębinowej wymaga regularnej konserwacji i przeglądów technicznych:
- Czyszczenie: Po każdym użyciu należy dokładnie oczyścić świdry, wiertnice oraz rury osłonowe z osadów i resztek gruntu.
- Smarowanie: Należy systematycznie smarować elementy ruchome, aby zapobiec przedwczesnemu zużyciu poszczególnych części.
- Pompy głębinowe: Istotne jest sprawdzenie stanu wirników oraz uszczelek.
