W dziedzinie technologii bezwykopowych, rozwój innowacyjnych rozwiązań umożliwił ogromny postęp w budowie sieci kanalizacyjnych, wodociągowych i teletechnicznych bez konieczności ingerencji w powierzchnię terenu. Jednym z najbardziej zaawansowanych systemów w tej kategorii jest technologia wiertnicy grawitacyjnej, która umożliwia wykonywanie przewiertów z zachowaniem idealnego spadku, nawet w bardzo zróżnicowanych warunkach geotechnicznych.
Czym jest wiertnica powietrzno-wodna?
Wiertnica powietrzno-wodna, określana również jako sprężająca wiertnica obrotowa płucząca powietrzem, to specjalistyczne urządzenie wykorzystujące sprężone powietrze zamiast tradycyjnej pompy błotnej (płuczki) do czyszczenia studni. Ta technologia jest szczególnie efektywna w głębokich studniach, obszarach suchych i zimnych warstwach wiecznej zmarzliny. Proces ten, często znany jako cyrkulacja odwrotna podnośnika gazowego, polega na przesyłaniu sprężonego powietrza do komory mieszania gaz-woda w odwiercie. Tam powietrze miesza się z przepływem wody w rurze wiertniczej, tworząc strumień wody napowietrzonej o ciężarze właściwym mniejszym niż 1. Pod wpływem siły ciężkości pierścieniowego słupa wody na obwodzie rury wiertniczej, napowietrzony przepływ wody w rurze wiertniczej w sposób ciągły unosi sadzonki w górę i na zewnątrz studni, wpływając do osadnika, a wytrącona woda spływa z powrotem do studni grawitacyjnie.
Wiertnica grawitacyjna a warunki gruntowo-wodne
W odróżnieniu od klasycznych metod horyzontalnych, wiertnica grawitacyjna wykorzystuje kontrolowany, podwójny napęd oraz precyzyjny system pomiaru i korekcji trajektorii. Pozwala to na prowadzenie przewiertów z dokładnością do milimetrów, eliminując konieczność tradycyjnego wykopu, skracając czas realizacji i znacząco redukując ryzyko błędów geometrycznych.
Warunki gruntowo-wodne w Polsce są wyjątkowo zróżnicowane. W północnej i środkowej części kraju dominują utwory piaszczysto-żwirowe o dobrej przepuszczalności. Na obszarach południowych częściej występują gliny zwałowe i iły o wysokiej spoistości, a lokalnie torfy i namuły organiczne, które utrudniają prowadzenie robót bezwykopowych. Wiertnica grawitacyjna doskonale sprawdza się w większości tych warunków dzięki adaptacyjnemu systemowi napędu i możliwości prowadzenia wiercenia w sposób ciągły, bez potrzeby odkrywek kontrolnych. Nowoczesne rozwiązania umożliwiają pracę w obecności wód gruntowych, a specjalne uszczelnienia dławicowe oraz systemy odprowadzania urobku zapobiegają zalaniu otworu czy utracie stabilności gruntu.
Horizontal Directional Drilling / Boring (HDD): How the Drill Bit is Steered
Wyzwania i rozwiązania w trudnych warunkach
| Wyzwanie | Możliwość / rozwiązanie oferowane przez technologię | Uwagi i przykłady |
|---|---|---|
| Występowanie wód gruntowych (wysoki poziom nasycenia) | Wiertnica działa bez konieczności odwodnienia; proces wiercenia prowadzony w warunkach wodnych jest możliwy. | Trzeba zadbać o stabilizację otworu i kontrolę płuczki, by uniknąć infiltracji czy wypłukania otaczającego gruntu. |
| Niestabilne strefy gruntowe / pustki / konkrecje | Stosowanie iniekcji (zaczyn uszczelniający) przed przewiertem, w celu wypełnienia pustek i stabilizacji. | Przykład renowacji w Gdańsku: wypełnienie zaczynem GRUNTON DR-1.5 jako etap przygotowawczy. |
| Ryzyko zawału otworu i utraty stabilności ścianki przewiertu | Płuczka bentonitowa (lub inna stabilizująca mieszanina) stosowana w przewiercie pilotażowym, tworzy film stabilizacyjny na ściankach otworu. | Należy dobrać odpowiednie parametry płuczki (lepkość, gęstość) do warunków gruntowych; prowadzić monitoring stabilności otworu. |
| Zachowanie precyzji przy drenażu wodnym | Dzięki sterowaniu kierunkowemu i konstrukcji głowicy, nawet w warunkach wodnych możliwe utrzymanie trasy i zadanej geometrii. | Operacje korekt kursu muszą uwzględniać wpływ wody i sił hydrodynamicznych. |
| Wpływ na grunty otaczające przewiert (erozja, wymywanie, destabilizacja) | Technologia minimalizuje wypłukiwanie gruntu - wręcz zagęszcza strefę wokół rury. | Mniej agresywna ingerencja w grunt niż przy standardowych przewiertach z dużym płukaniem. |
| Elementy skalne, gruz, przeszkody betonowe | Konstrukcja głowicy z podwójnym napędem pozwala pokonywać przeszkody bez utraty kierunku. | Wskazane jest lokalne sondowanie/triale przed głównym przewiertem, by zidentyfikować przeszkody. |
Możliwości technologiczne i przewaga inżynieryjna
Przewierty w trudnych gruntach
Wiertnica grawitacyjna jest zdolna do pracy w gruntach o zróżnicowanej strukturze - od piasków po gliny z domieszką kamieni i gruzu. Podwójny napęd głowicy wiercącej pozwala na pokonywanie przeszkód, takich jak głazy, otoczaki, betonowe elementy i gruz budowlany, bez utraty kierunku przewiertu. W przypadku wyjątkowo twardych przeszkód (lite skały) możliwe jest zastosowanie wymiennych koron wiertniczych lub metody iniekcyjnej, polegającej na stabilizacji gruntu przed wierceniem.
Odporność na wysokie poziomy wód gruntowych
Dzięki zastosowaniu hermetycznych systemów odprowadzania urobku oraz kontroli ciśnienia, technologia ta może być stosowana również poniżej zwierciadła wód gruntowych, bez ryzyka destabilizacji otoczenia przewiertu. W praktyce oznacza to możliwość realizacji inwestycji w terenach podmokłych, w dolinach rzecznych oraz w rejonach o wysokim poziomie infiltracji.
Precyzyjny spadek grawitacyjny
Główną zaletą technologii jest utrzymanie projektowanego spadku grawitacyjnego (np. w sieciach kanalizacyjnych), co wcześniej było możliwe jedynie przy zastosowaniu technologii mikrotunelowania. System sterowania umożliwia bieżące korekty trajektorii, co eliminuje ryzyko odchyleń geometrycznych.
Zastosowania iniekcyjne i stabilizacyjne
W przypadkach, gdy grunt charakteryzuje się niską nośnością lub nadmiernym uwodnieniem, stosuje się iniekcję wzmacniającą - wprowadzenie pod ciśnieniem mieszaniny cementowej lub bentonitowej w celu czasowego usztywnienia podłoża. Takie rozwiązanie umożliwia wykonanie przewiertu nawet w torfach, namułach i gruntach organicznych, które tradycyjnie uznawano za nieprzydatne dla technologii grawitacyjnych.
Porównanie z innymi technologiami bezwykopowymi
| Cecha technologii | Wiertnica grawitacyjna | Przewiert sterowany (HDD) | Mikrotunelowanie |
|---|---|---|---|
| Dokładność spadku | bardzo wysoka (±5 mm) | średnia (±50 mm) | bardzo wysoka |
| Wymagany wykop startowy | Minimalny/ często nie jest wymagany | średni | duży |
| Możliwość pracy w wodach gruntowych | tak | ograniczona | tak |
| Pokonywanie przeszkód | gruz, głazy, beton | zależne od narzędzia | ograniczone |
| Koszty eksploatacji | Średnie w kierunku niskich | średnie | wysokie |

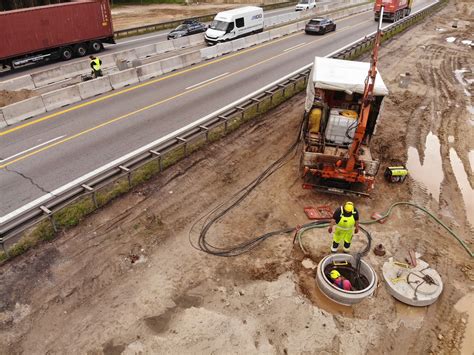

Zastosowania technologii
Wiertnica grawitacyjna znajduje zastosowanie w wielu obszarach:
- Budowa kanalizacji grawitacyjnej i deszczowej.
- Bezwykopowe przyłącza wodno-kanalizacyjne.
- Instalacje teletechniczne i energetyczne.
- Przewierty pod drogami, torami i ciekami wodnymi.
- Rekonstrukcja i renowacja istniejących sieci bez odkrywek.
Efektywność i ekologia
Zastosowanie technologii wiertnicy grawitacyjnej ogranicza do minimum ingerencję w teren - nie wymaga rozkopów, rekultywacji gleby ani wycinki zieleni. Ograniczone zużycie paliwa i krótszy czas pracy maszyn przekładają się na niższą emisję CO₂ i redukcję kosztów eksploatacyjnych, co czyni tę metodę nie tylko efektywną, ale i przyjazną środowisku.
Rodzaje wiertnic do studni głębinowych
Wiertnice do studni głębinowych to specjalistyczne maszyny służące do wykonywania otworów w ziemi na znaczne głębokości. Ich podstawowym zadaniem jest wiercenie studni głębinowych, które dostarczają wodę pitną lub służą jako źródło wody dla pomp ciepła. Urządzenia te są również używane do badań geologicznych, poszukiwania złóż wód gruntowych oraz w budownictwie. Składają się z takich elementów jak: rama nośna, maszt, silnik spalinowy i pompa hydrauliczna. Są wyposażone w zacisk, służący do umieszczania i wydobywania rur z otworu oraz wciągarkę, za której pośrednictwem operator wprowadza, do wcześniej umieszczonej w otworze rury, szlamówkę do poziomu urobku.
Dobre wiertnice do studni mają mocne silniki diesla, zapewniające stabilny napęd pompy hydraulicznej i odpowiednie zasilenie wszystkich urządzeń. Producenci oferują różnego rodzaju wiertnice, różniące się przede wszystkim budową:
- Wiertnice hydrauliczne: wykorzystują siłę hydrauliczną do napędu wiertła.
- Wiertnice płuczkowe: są wyposażone w pompy płuczkowe, które umożliwiają usuwanie urobku z odwiertu.
- Wiertnice wielofunkcyjne: to urządzenia, które łączą różne metody wiercenia, np. płuczkową i powietrzną.
Zasada działania wiertnicy obrotowej do studni wodnych
Wiertnica obrotowa do studni wodnych opiera się głównie na ruchu obrotowym narzędzia wiertniczego w celu rozbicia formacji skalnej i utworzenia otworu. Typowe z nich to duże i małe wiertnice stożkowe, obrotowe wiertnice z obiegiem do przodu i do tyłu, hydrauliczne wiertnice z głowicą napędową i obrotowe wiertnice wibracyjne do dołu.
Prosta obrotowa wiertnica ma tylko urządzenie wiertnicze, podczas gdy obrotowa wiertnica o dobrej strukturze składa się z urządzenia wiertniczego i cyrkulującego urządzenia do czyszczenia studni. Narzędzie do wiercenia studni ze stołem obrotowym zawiera rurę wiertniczą i wiertło. Średnice nominalne powszechnie stosowanych rur wiertniczych to 60, 73, 76, 89, 102 i 114 mm. Wiertła dzielą się na dwie kategorie: wiertła do pełnego wiercenia i wiertła do wiercenia pierścieniowego. Duże i małe szyszki doniczkowe używają wierteł stożkowych do obracania i cięcia warstwy gleby. W zależności od wielkości narzędzi wiertniczych nazywa się je dużymi stożkami garnkowymi i małymi stożkami garnkowymi, które mogą być napędzane siłą ludzką lub mocą maszyn.
Obrotowa wiertnica powszechnie stosowana w obrotowych platformach wiertniczych z dodatnim i ujemnym obiegiem płuczącym, a mianowicie obrotowa wiertnica z dodatnim obiegiem płuczkowym, składa się z wieży, wciągnika, stołu obrotowego, narzędzia wiertniczego, pompy płuczkowej, kranu i silnika. Podczas pracy maszyna energetyczna napędza stół obrotowy przez urządzenie transmisyjne. A wiertło jest napędzane przez aktywną rurę wiertniczą, aby obracać i rozbijać formację skalną z prędkością 30-90 obr./min.
Płuczka wiertnicza
Płuczka wiertnicza odgrywa istotną rolę w procesie wiercenia studni głębinowych, zwłaszcza w trudnych warunkach gruntowych. Jest to specjalny płyn, który jest wprowadzany do otworu wiertniczego w celu chłodzenia wiertła, a także usuwania urobku z otworu. Płuczka wiertnicza pomaga również w stabilizacji ścian otworu, co minimalizuje ryzyko zapadnięcia się ziemi w trakcie wiercenia.
Wiertnice geotechniczne
Wiertnicami geotechnicznymi nazywa się urządzenia, które mają na celu prowadzenie odwiertów w celach geotechnicznych. Do wykonania miejscowych badań częściej używane są wiertnice geotechniczne samochodowe, które umieszczane są na podwoziach samochodów 4×4. Wiertnice geotechniczne używane są przede wszystkim w celu badania warunków gruntowo-wodnych na danym terenie. Ważne jest dobranie właściwych świdrów, które nazywane są sznekami.
