Przewierty sterowane, znane również jako przewierty horyzontalne lub HDD (ang. Horizontal Directional Drilling), to zaawansowane metody bezwykopowego wykonywania otworów pod powierzchnią ziemi. Technologia ta umożliwia precyzyjne prowadzenie instalacji podziemnych - takich jak rurociągi, przewody energetyczne, kable telekomunikacyjne czy światłowody - bez konieczności niszczenia nawierzchni terenu.
Zasada działania technologii HDD
Proces przewiertu sterowanego opiera się na precyzyjnym sterowaniu głowicą wiercącą pod ziemią. Dzięki zastosowaniu specjalistycznych systemów nawigacyjnych operator może na bieżąco korygować trajektorię wiercenia, omijając przeszkody takie jak rzeki, drogi, torowiska czy istniejąca infrastruktura podziemna.

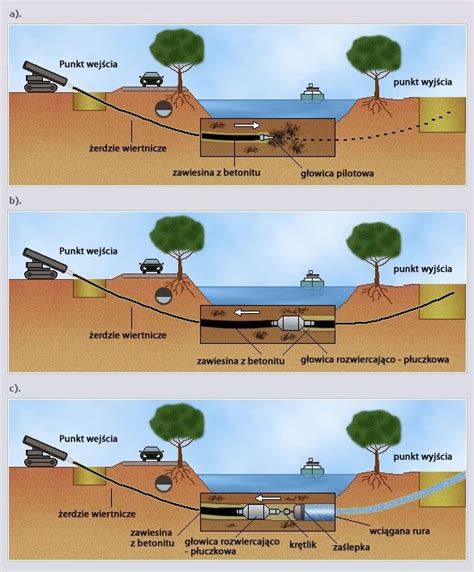

Etapy realizacji przewiertu
- Przygotowanie i analiza: Pierwszym krokiem jest szczegółowa analiza inwestycji, obejmująca badania geotechniczne oraz identyfikację kolizji z istniejącymi instalacjami.
- Otwór pilotażowy: Operator prowadzi sterowalną głowicę wiertniczą zgodnie z projektem. W tym etapie wykorzystuje się płetwę kierunkową, a czujniki w głowicy monitorują położenie, głębokość i kąt nachylenia.
- Rozszerzanie otworu: Po wykonaniu otworu pilotażowego wiertło jest usuwane, a otwór rozszerzany za pomocą rozwiertaków o stopniowo zwiększanej średnicy.
- Wciąganie rur: Ostatnim etapem jest wciągnięcie rurociągu (uprzednio zgrzanego w jeden ciąg) do przygotowanego otworu przy użyciu specjalistycznych narzędzi.
Budowa wiertnicy sterowanej
Pozioma wiertnica kierunkowa to złożona maszyna, która składa się z kilku kluczowych podsystemów:
- System wiertnicy: Główny korpus operacyjny, obejmujący jednostkę wiertniczą oraz stół obrotowy, umieszczony na ramie maszyny.
- System zasilania: Generator oraz hydrauliczne źródło zasilania (silnik spalinowy lub elektryczny).
- Układ kierowniczy i nawigacyjny: Systemy pozwalające na monitorowanie położenia głowicy i korektę jej pozycji.
- System płuczkowy: Kluczowy element odpowiadający za stabilizację otworu, chłodzenie narzędzi oraz usuwanie urobku.
- Narzędzia wiertnicze: Żerdzie wiertnicze, głowice tnące, frezy i rozwiertaki, dobierane odpowiednio do warunków geologicznych.
Wiertnice ślimakowe (WPS)
W specyficznych zastosowaniach, szczególnie przy budowie kanalizacji grawitacyjnej, stosuje się wiertnice ślimakowe. Pozwalają one na wykonywanie przewiertów o średnicach od 90 mm do 1420 mm z bardzo wysoką dokładnością spadkową. Proces ten polega na jednoczesnym wierceniu ślimakiem i przeciskaniu rury osłonowej w grunt.
Porównanie: Przewiert sterowany a metoda tradycyjna
| Cecha | Przewiert sterowany (HDD) | Metoda tradycyjna (Wykop) |
|---|---|---|
| Ingerencja w teren | Minimalna (tylko punkty wejścia i wyjścia) | Duża (rozbiórka nawierzchni) |
| Wpływ na ruch | Znikomy | Znaczny (zamknięcia dróg) |
| Omijanie przeszkód | Bardzo łatwe | Trudne lub niemożliwe |
| Czas realizacji | Bardzo krótki | Długi |
Zalety technologii bezwykopowej
- Oszczędność kosztów: Eliminacja konieczności odtwarzania asfaltu, chodników i zieleńców.
- Ekologia: Minimalny wpływ na ekosystemy naturalne i korzenie drzew.
- Wszechstronność: Możliwość pracy w trudnych warunkach terenowych, takich jak tereny górzyste czy wysoki poziom wód gruntowych.
- Precyzja: Możliwość wykonania otworu dokładnie według założonego projektu.
