Wiertnice do studni gazienicowych: Kompleksowy przewodnik

Wiertnice do studni gazienicowych stanowią kluczowe narzędzie w procesie pozyskiwania zasobów wodnych z głębin ziemi. Ich budowa i funkcjonalność są zbliżone do wiertnic geotechnicznych, jednak zostały dodatkowo wyposażone w specjalistyczne urządzenia, niezbędne do wiercenia otworów głębinowych.

Podstawowe elementy i funkcje wiertnic do studni

Każda wiertnica do studni składa się z kilku podstawowych elementów, które determinują jej możliwości operacyjne:

• Rama nośna: Stanowi stabilną podstawę dla całej konstrukcji.
• Maszt: Element konstrukcyjny, na którym zamontowane są mechanizmy wiercące i podnoszące.
• Silnik spalinowy: Zazwyczaj są to mocne silniki diesla, które zapewniają napęd pompie hydraulicznej i zasilają wszystkie urządzenia wmontowane w maszynę. Dostępne są również modele zasilane silnikiem elektrycznym.
• Pompa hydrauliczna: Kluczowy element odpowiedzialny za zasilanie hydraulicznego sterowania.
• Głowica obrotowa: Składa się z górnej głowicy napędowej (szybki silnik i skrzynia biegów) oraz dolnej głowicy obrotowej (silnik hydrauliczny, skrzynia biegów o niskiej prędkości i wysokim momencie obrotowym).
• System obracania i podawania: Sterowany hydraulicznie za pomocą pilota, umożliwia bezstopniową regulację prędkości.
• Zacisk: Służy do umieszczania i wydobywania rur z otworu. Praktycznym rozwiązaniem jest zastosowanie zacisku dwuczęściowego, którego górny element pełni funkcję odkręcania.
• Wciągarka: Wykorzystywana do opuszczania i podnoszenia narzędzi wiertniczych oraz rur.
• Szarpak: Urządzenie, które dzięki obrotowemu ramieniu, wbija szlamówkę zawieszoną na stalowej linie w dno otworu, ułatwiając usuwanie urobku.

Metody wiercenia

Wiertnice do studni oferują wszechstronność w zakresie metod wiercenia:

• Wiercenie "na sucho": Metoda podstawowa, nie wymagająca dodatkowego medium.
• Wiercenie metodą płuczkową ("na mokro"): Polega na wprowadzaniu pod ciśnieniem medium, jakim jest bentonit, do otworu poprzez żerdź. Urobek jest wypłukiwany na powierzchnię, a płuczka może zostać odzyskana. Metoda ta umożliwia wiercenie do głębokości 125 metrów przy użyciu młotka DTH lub pompy błotnej.

Zalety użytkowania wiertnic do studni

Największą korzyścią wynikającą z użytkowania wiertnic do studni jest niewątpliwie oszczędność czasu pracy. Wykonanie głębinowego otworu wierconego w zestawieniu z kopanym przebiega nieporównywalnie szybciej, co jest kluczowe w dzisiejszych czasach.

Przykłady wiertnic i ich zastosowania

Wiertnica MWG-2 (Bipromasz)

Lekka wiertnica gąsienicowa do pomp ciepła i studni, wykonana w 2020 roku. Jest to mobilna i uniwersalna wiertnica pionowa, przeznaczona do prac geologicznych, geotechnicznych, wiercenia studni wodnych i pomp ciepła. Umożliwia pracę na sucho świdrami ślimakowymi lub świdrem rurowym, z zastosowaniem systemu rozkręcania żerdzi.

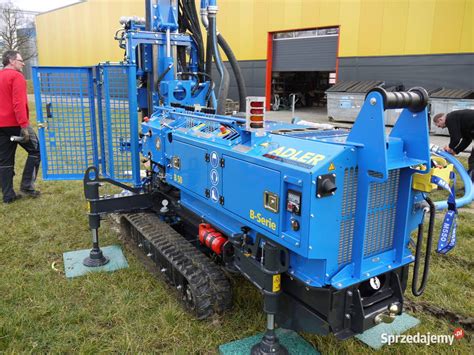

Wiertnica ADLER B 75

Wydajna i konfigurowalna wiertnica do wiercenia studni i odwiertów geotermalnych. Napędzana silnikiem Deutz o mocy 75 KM, umożliwia wiercenie na głębokość do 125 metrów, nawet w bardzo ograniczonych przestrzeniach (szerokość 88 cm, wysokość 220 cm). Gąsienice zapewniają bezpieczny transport i stabilność w trudnych warunkach gruntowych.

Zastosowania wiertnicy ADLER B 75:

• Wiercenie głębokich studni
• Wiercenie studni geotermalnych (wykorzystanie energii geotermalnej)
• Wiercenie geologicznych studni poszukiwawczych

Profil B 75 - możliwości wiercenia:

• Otwór spłukujący: Głębokość: 125 m / średnica: 200 mm
• Wiercenie z użyciem młotka: Głębokość: 100 m / średnica: 155 mm
• Wiercenie na sucho: Głębokość: 30 m / średnica: 219 mm
• Proces ślimaka do drewna: Głębokość: 35 m / średnica: 205 mm

Wiertnica B 50 (ADLER)

Profesjonalna maszyna do łatwego transportu na przyczepie 3,5 t. Jest to wydajna wiertnica o szerokim zakresie zastosowań, idealna do budowy studni, odwiertów geotermalnych i geologicznych odwiertów poszukiwawczych o głębokości do 100 m.

Podwozie gąsienicowe serii F (ADLER)

Solidne i trwałe gumowe gąsienice, zapewniające stabilność i zwrotność w szerokim zakresie zastosowań, szczególnie tam, gdzie koła mogłyby ugniatać lub nadmiernie niszczyć podłoże.

Kluczowe cechy hydrauliczne wiertnic

Współczesne wiertnice do studni charakteryzują się zaawansowanymi rozwiązaniami hydraulicznymi:

• Napęd: Silnik hydrauliczny o dużym momencie obrotowym do głowicy napędowej, markowy silnik diesla, wysokiej średnicy siłowniki hydrauliczne układu sterowania.
• Pompa oleju hydraulicznego: Wykorzystuje opatentowaną równoległą skrzynię biegów do oddzielania monomeru pompy oleju, zapewniając odpowiednią moc i rozsądny rozdział.
• Siła podnoszenia: Opatentowane ramię kompozytowe o niewielkich rozmiarach, ale długim skoku, dwucylindrowe podnoszenie i duży udźwig. Ramię podnośnika jest wyposażone w ogranicznik, który zabezpiecza siłownik i zapewnia bezpieczeństwo pracy.

Sprzęt potrzebny do wywiercenia studni

Maszyny służące do wiercenia studni wodnych, nazywane "wiertnicami do studni wodnych", to urządzenia mechaniczne służące do wiercenia studni i wykonywania operacji takich jak wiercenie rur i studni głębinowych. Obejmują one urządzenia mechaniczne, wiertła, rury wiertnicze, rury rdzeniowe, stojaki wiertnicze itp. Zasadniczo dzielą się na trzy kategorie: wiertnice gąsienicowe, wiertnice samochodowe i transportery do studni wodnych.

Wiertnica do studni wodnych napędzana jest silnikiem wysokoprężnym, a głowica obrotowa wyposażona jest w międzynarodowy silnik wolnoobrotowy o dużym momencie obrotowym i przekładnię redukcyjną. System podawania jest wyposażony w zaawansowany mechanizm silnikowo-łańcuchowy z podwójną prędkością. Obrót i podawanie są sterowane za pomocą hydraulicznego sterowania pilotowego, które umożliwia bezstopniową regulację prędkości. Wyjmowanie i wkładanie żerdzi wiertniczej, poziomowanie całej maszyny, wciągarka i inne funkcje pomocnicze są sterowane hydraulicznie.

Firma Sinovo, jako producent wiertnic do studni wodnych z Chin, oferuje wiertnice o głębokości wiercenia od 200 do 2000 metrów i średnicy otworu od 100 do 1000 mm.

Zasada działania wiertnicy do studni wodnych

Wiertnica do studni wodnych jest narzędziem służącym do poszukiwania i wydobywania wód gruntowych. Proces wiercenia obejmuje:

1. Proces wiercenia: Wiertnice wykorzystują silniki do zapewnienia mocy i sterują ruchem obrotowym rury wiertniczej za pośrednictwem układu hydraulicznego. Wiertło wwierca się w ziemię poprzez obracanie, przecinanie i rozbijanie skał i gleby.
2. Proces podnoszenia rury wiertniczej: Po osiągnięciu określonej głębokości, rura wiertnicza jest podnoszona za pomocą układu hydraulicznego, aby wyjąć wiertło z gruntu.
3. Proces odprowadzania zwiercin: Urobek jest usuwany z otworu za pomocą urządzeń do odwadniania żużla, pomp płuczkowych i basenów błotnych.

Wiertnice ręczne do studni głębinowych

Dla osób decydujących się na samodzielne wiercenie studni, dostępne są wiertnice ręczne. Są to narzędzia o prostej konstrukcji, umożliwiające efektywne wiercenie bez konieczności korzystania z kosztownych maszyn mechanicznych. Mechanizm urządzenia wykorzystuje zasadę ślimakowego przewiercania się przez kolejne warstwy gruntu.

Rodzaje wiertnic ręcznych:

• Świder ślimakowy: Klasyczny model z ostrzem w kształcie spirali, nadaje się do miękkich i średnio twardych gruntów.
• Świder spiralny: Podobny do ślimakowego, ale z większą liczbą zwojów.
• Świder czerpakowy (łyżkowy): Działa na zasadzie łyżki, świetnie sprawdza się w sypkich gruntach.
• Wiertnice ręczne tłokowe (rurowe): Mają formę rury ze specjalnym tłokiem zasysającym urobek.
• Wiertnice ręczne udarowe: Wykorzystują metodę uderzeniową z ciężkim tłokiem rozbijającym grunt.

Wybór odpowiedniej wiertnicy ręcznej:

Przy wyborze wiertnicy ręcznej należy zwrócić uwagę na:

• Średnica wiercenia: Powinna być dopasowana do średnicy rury studziennej (najczęściej 100-250 mm).
• Materiał: Najlepsza jest stal nierdzewna hartowana.
• Jakość wykonania.

Akcesoria zwiększające funkcjonalność wiertnic

Akcesoria do wiertnicy ręcznej pozwalają wyraźnie zwiększyć jej funkcjonalność i skuteczność:

• Rury wiertnicze (przedłużki): Umożliwiają zwiększanie głębokości wiercenia studni.
• Czerpaki i rury wybierakowe: Przeznaczone do usuwania luźnego materiału z otworu.
• Klucze do montażu.
• System płuczkowy: Pompy płuczkowe zapewniają efektywne wiercenie i zmniejszają ryzyko awarii.

Konserwacja wiertnicy do studni

Wiertnica do studni, mimo nieskomplikowanej konstrukcji, jest urządzeniem zaawansowanym i wymaga regularnej konserwacji:

• Regularne czyszczenie: Po każdym użyciu należy systematycznie czyścić sprzęt.
• Systematyczne smarowanie elementów ruchomych: Zapobiega to przedwczesnemu zużyciu poszczególnych części wiertnicy.
