Wiertnica Uniwersalna Gąsienicowa: Wielozadaniowość i Mobilność w Terenie

Wiertnice uniwersalne gąsienicowe stanowią kluczowe narzędzia w nowoczesnym budownictwie, geologii i inżynierii. Ich lekka, mobilna i wszechstronna konstrukcja pozwala na realizację szerokiego spektrum prac wiertniczych, nawet w najtrudniejszym terenie, oferując wydajność i precyzję w różnorodnych zastosowaniach.

Zastosowanie i Cechy Lekkich Wiertnic Gąsienicowych

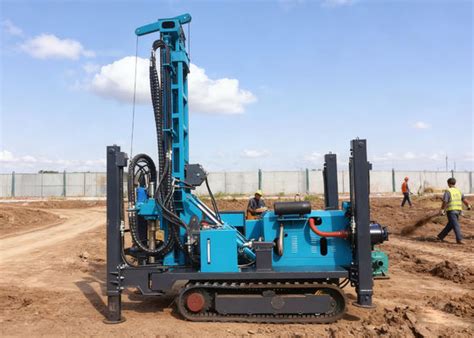

Model MWG-2: Nowość i Szerokie Zastosowanie

W odpowiedzi na liczne zapytania klientów z rynku polskiego i niemieckiego, firma Bipromasz wykonała lekką, mobilną i uniwersalną wiertnicę pionową typu MWG-2. Ten model, wykonany w 2020 roku, charakteryzuje się szerokim zastosowaniem, idealnie nadając się do:

• prac geologicznych,
• prac geotechnicznych,
• wiercenia studni wodnych,
• instalacji pomp ciepła.

Wyposażenie tej wiertnicy umożliwia pracę na sucho, zarówno za pomocą świdrów ślimakowych, jak i świdra rurowego. Wiertnica ta posiada również system rozkręcania żerdzi, spasowany z ich typem, co zwiększa efektywność pracy.

Kompaktowe Jednostki do Sondowań i Prób

Inne kompaktowe jednostki wiertnicze, także bazujące na podwoziu gąsienicowym, są przeznaczone do sondowań dynamicznych zgodnie z normą DIN oraz SPT/AFNOR, a także do pobierania prób metodą udarową. Dzięki gąsienicom, wiertnica jest zdolna pokonywać 30º nachylenie stoku oraz może się przemieszczać po bardzo trudnym terenie, co czyni ją niezastąpioną w miejscach o ograniczonej dostępności.

Wszelkie operacje prowadzone są z użyciem wydajnego systemu hydraulicznego, co pozwala na obsługę jednoosobową. Praktycznym rozwiązaniem są dwa wzdłuż burtowe pojemniki, służące do transportu żerdzi, próbników i akcesoriów, co pozwala na rezygnację z dodatkowego transportu i oszczędza czas. Kładziony maszt ułatwia znacznie transport i pozwala na użycie samochodu dostawczego średniej wielkości (np. WV Van Transporter) lub małej przyczepy transportowej. Kompletne wyposażenie i łatwa obsługa umożliwiają pracę jednoosobową.

Specyfikacje Techniczne Kompaktowych Wiertnic Gąsienicowych

Podstawowe Dane Techniczne i Podwozie

Specyfikacje techniczne kompaktowych wiertnic gąsienicowych mogą się różnić w zależności od wersji i wyposażenia. Poniżej przedstawiono typowe parametry:

• Masa całkowita: ok. 550 - 730 kg lub 750-980 kg (zależnie od wersji i wyposażenia).
• Podwozie: Mini pojazd gąsienicowy na gumowych gąsienicach, napędzany 2 silnikami hydraulicznymi.
• Silnik: 1-cylindrowy silnik Diesla lub benzynowy (dla wersji cięższej: silnik wysokoprężny Hatz) napędzający 2 pompy hydrauliczne.
• Szerokość: 780 mm (lub 810 mm).
• Wysokość transportowa: ok. 1250 mm (lub ok. 1350 mm).
• Długość transportowa: ok. 2350 mm (dla wersji cięższej).
• Nr katalogowy: 311044 (dla jednej z wersji).

System Hydrauliczny i Konstrukcja Masztu

Ważnym elementem jest system hydrauliczny, zapewniający niezawodne działanie i precyzję:

• Zbiornik oleju: 60 l oleju hydraulicznego typu biodegradacyjnego.
• Pompy: Ciśnienie robocze 160 bar.
• Złącza hydrauliczne: Do przenośnej wyciągarki hydraulicznej z auto rewersem.

Konstrukcja wiertnic umożliwia precyzyjne pionowe ustawienie masztu nawet w nierównym terenie, dzięki szerokim zakresom pochylenia:

• Pochylenie boczne: 20º.
• Pochylenie do przodu: 30º.
• Pochylenie do tyłu: 35º.

Parametry Młota Udarem

Młoty udarowe stosowane w tych wiertnicach charakteryzują się następującymi parametrami:

• Masa młota: ok. 63,5 kg (składająca się z podstawowej 10 kg + 2 x 20 kg + 13,5 kg).
• Wysokość spadu: 500 i 750 mm.
• Ilość uderzeń/min.: 5 - 40.
• Pojedyncza energia uderzenia: 50 - 475 Nm.

Wyposażenie Opcjonalne

Dla zwiększenia wszechstronności, dostępne jest wyposażenie opcjonalne, takie jak głowica do wierceń obrotowych, która umożliwia stosowanie rdzeniówek diamentowych.

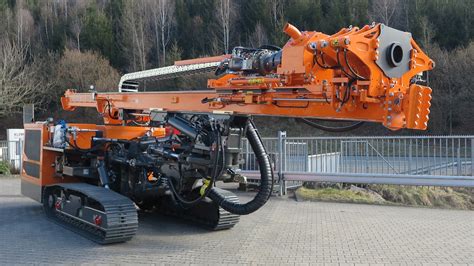

Wiertnica Gąsienicowa KLEMM KR 806-3D: Wielozadaniowość Profesjonalna

Model KLEMM KR 806-3D to zaawansowana wiertnica gąsienicowa i kotwiarka, wyprodukowana w maju 2008 roku (numer seryjny: 66246). Jest to wiertnica wielozadaniowa, której rozbudowana kinematyka pozwala na wykonywanie specjalistycznych prac wiertniczych, takich jak:

• kotwy gruntowe,
• jet grouting,
• mikropale.

Szczegółowe Parametry Techniczne KLEMM KR 806-3D

Ta maszyna, utrzymana w doskonałym stanie technicznym, posiada imponujące parametry, które zapewniają wysoką wydajność i niezawodność:

• Przestrzeń robocza na żerdzie: ok. 2800 mm.
• Silnik: DEUTZ TCD 2012 L02 2V, o mocy 147 kW / 2300 obr./min.
• Przestrzeń robocza - posuw wózka głowicy: 3500 mm.

Głowica Wiertnicy KLEMM KD 1011

Wiertnica KLEMM KR 806-3D wyposażona jest w zaawansowaną głowicę wiertniczą model KLEMM KD 1011, oferującą szczegółowe parametry:
