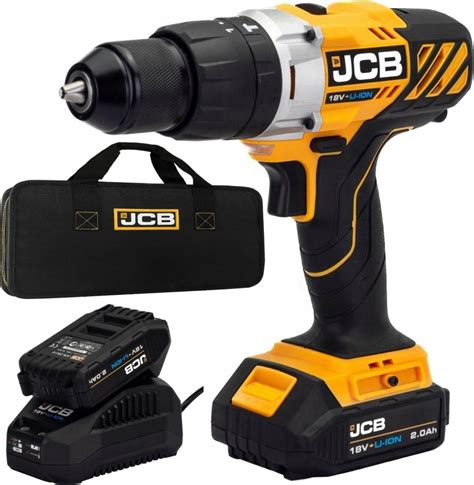

Wkrętarki akumulatorowe są niezastąpionym narzędziem w każdym warsztacie i gospodarstwie domowym. Niestety, podobnie jak inne urządzenia elektroniczne, mogą ulegać awariom. Jednym z częstych problemów zgłaszanych przez użytkowników, w tym posiadaczy wkrętarek JCB, jest miganie diody sygnalizacyjnej, brak reakcji na włącznik lub nieprawidłowe działanie urządzenia.
Artykuł ten ma na celu przedstawienie najczęstszych przyczyn tych usterek oraz potencjalnych metod diagnozy i naprawy, bazując na doświadczeniach użytkowników.
Typowe objawy problemów z zasilaniem i działaniem wkrętarki
Użytkownicy wkrętarek często spotykają się z następującymi symptomami, które wskazują na problem z zasilaniem lub elektroniką:
- Po naciśnięciu włącznika zapala się dioda, ale silnik się nie kręci.
- Dioda świeci, ale brak reakcji na włącznik.
- Po włożeniu baterii świeci się dioda, a po naciśnięciu włącznika słychać cyknięcie i silnik lekko drgnie.
- Wkrętarka działa tylko przez około 1 sekundę, a następnie wyłącza się. Może również zatrzymywać się po kilkunastu sekundach pracy, jakby w ogóle nie miała prądu. Po pewnym czasie ponownie działa, ale problem powtarza się, a kilkunastokrotna próba włączenia nic nie daje.
- Silnik porusza się, a następnie miga dioda LED, często wyświetlając kod błędu (np. 7 razy).
- Wkrętarka nagle przestaje kręcić, a kontrolki ładowania i dioda robocza mrugają naprzemiennie. Po chwili może zaskoczyć, ale kontrolki i światełko nadal mrugają na zmianę (przez chwilę, potem gasną), i nie ma wolnych obrotów w żadnym kierunku.
- Po podłączeniu zasilania mruga zielona dioda, jakby wkrętarka chciała wystartować, ale nie mogła.
- Włącznik bardzo się grzeje przy naciśnięciu, ale sama wkrętarka nie reaguje.
Diagnoza i identyfikacja uszkodzonych elementów w wkrętarkach JCB
Problemy z włącznikiem i regulatorem obrotów
W przypadku wkrętarki JCB-CD20Li zidentyfikowano uszkodzony element SMD oznaczony jako B3 REZ, który podejrzewany jest o bycie bezpiecznikiem. Po pomiarach stwierdzono zwarcie na włączniku, co mogło być przyczyną uszkodzenia tego elementu. Uczestnicy dyskusji sugerują, że uszkodzony element może być diodą, a użytkownik poszukuje zamiennika dla elementu B3 REZ oraz włącznika, który jest nietypowy i trudny do zakupu.
W innej wkrętarce, JCB DPT12 12V, problem polegał na tym, że działała ona tylko przy bezpośrednim zasilaniu. Użytkownik zauważył, że silnik uruchamia się po podłączeniu zasilania bezpośrednio do jednego ze styków, co sugeruje, że płytka sterująca może być częściowo sprawna. W odpowiedziach zasugerowano, aby użytkownik zamieścił zdjęcia płytki PCB oraz odczytał numer przełącznika (np. dfk 1120c).
Problemy z włącznikiem są częste. Czasami wystarczy go rozebrać i przeczyścić styki oraz płytkę potencjometru. Zdarza się, że włącznik jest uszkodzony wewnętrznie, np. ma przebitą diodę w regulatorze obrotów, lub uszkodzoną płytkę potencjometru suwakowego (zwierające piny). Włącznik może również mieć zwarcie, nawet jeśli dioda w nim jest sprawna. W takich przypadkach niektórzy użytkownicy próbowali naprawiać go poprzez mostkowanie, ale nie jest to zalecane, gdyż prąd może cały czas iść na elektronikę, prowadząc do dalszych uszkodzeń.
Podczas wymiany włącznika należy być ostrożnym. Jeden z użytkowników spalił włącznik i miał problem z dokupieniem zamiennika, ponieważ były one nietypowe i różniły się wymiarami. Inny rozwiązał problem, kupując włącznik BNAS 18-2-2S i przekładając samą płytkę, usuwając diodę sygnalizacyjną ładowania, co pozwoliło na uzyskanie wolnych obrotów.
Brak wolnych obrotów wkrętarki🤔 Szybki nagły start😁 Naprawiłem wyłącznik-włącznik Parkside😀 Proste👍
Problemy z diodami i tranzystorami
Wiele problemów z wkrętarkami wiąże się z uszkodzeniami komponentów elektronicznych, takich jak diody i tranzystory, zwłaszcza w okolicach włącznika. W przypadku odwrotnego włożenia baterii, często "strzela" dioda prostownicza (np. ZG1506J 6A), która pęka w pół. Zastąpienie jej drutem jest absolutnie niewskazane, gdyż dioda chroni układ przed przepięciami i zbyt dużym prądem. Zamiast drutu należy zastosować odpowiedni zamiennik, np. diodę SB560, która wymaga jednak pewnych modyfikacji (np. użycia Dremela) w celu dopasowania.
Dioda musi być obecna w układzie, chroni ona tranzystory MOSFET przed przepięciami. Uszkodzenie MOSFET-a (np. z kanałem N, 60V, 195A, 375W) oraz diody to również często spotykana usterka. Niekiedy po wymianie jednego komponentu, przepala się inny, co wskazuje na bardziej złożony problem w układzie. Spotykano także uszkodzone tranzystory IRL7486MTRPBF, gdzie po wymianie jednego, kolejny ulegał awarii.
W wielu przypadkach podświetlenie może być podłączone równolegle z silnikiem. Jeżeli włącznik ma "skok" pozwalający najpierw zaświecić diodę bez zasilania silnika, to jest to normalne działanie.
Problemy z akumulatorem i ładowarką
Miganie diody w wkrętarce lub na ładowarce często sygnalizuje problemy z akumulatorem lub samą ładowarką. Zgodnie z instrukcją obsługi, może to świadczyć o błędnym włożeniu baterii, awarii baterii lub ładowarki. Zaleca się sprawdzenie stanu styków w baterii i ładowarce.
Objawy problemów z akumulatorem/ładowarką mogą obejmować:
- Po włożeniu do ładowarki, standardowo dwie migające diody.
- Ładowarka pokazuje, że ładuje (miga dioda) przez około 2 minuty, a następnie dioda zaczyna świecić światłem ciągłym, sygnalizując naładowanie, podczas gdy akumulator pozostaje nienaładowany.
- Po podłączeniu akumulatorka do ładowarki miga czerwona dioda i nic więcej.
- Ładowarka sygnalizuje uszkodzony akumulator, syczy i miga naprzemiennie diodami, a akumulator na stykach pokazuje prawidłowe napięcie (np. 18.5V), ale wkrętarka nie reaguje.
- Akumulatory nie chciały się naładować, pulsowały diody sygnalizacji naładowania.
Niekiedy akumulatory Ni-Cd bardzo szybko się rozładowują, nawet po długim ładowaniu. Może to wskazywać na zużycie ogniw (np. SANYO L UR 18650W2) lub problem z elektroniką w pakiecie baterii. W przypadku akumulatorów z układem zabezpieczającym, zbyt niskie napięcie na ogniwach może powodować, że układ nie puści napięcia do wkrętarki, nawet jeśli ogniwa bez obciążenia wydają się sprawne. Wymiana uszkodzonych ogniw lub całej baterii jest często koniecznością.
Uszkodzenie ładowarki również może prowadzić do takich objawów. Jeden z użytkowników wymienił uszkodzony kondensator (470u/50V) oraz diodę Zenera w ładowarce. Ważne jest, aby parametry zamiennych komponentów były zgodne z oryginalnymi.
Poszukiwanie zamienników i naprawa
W przypadku uszkodzenia kluczowych komponentów, takich jak diody, tranzystory czy włączniki, kluczowe jest znalezienie odpowiednich zamienników. Dla diod prostowniczych zaleca się sprawdzenie ich parametrów (prąd, napięcie) i wybór odpowiednika. Przykładowo, diody prostownicze o prądzie ponad 5A są często stosowane w wkrętarkach.
Jeśli włącznik jest nietypowy i trudny do kupienia, warto poszukać podobnych modeli online i ewentualnie dokonać drobnych modyfikacji. Jak wspomniano wcześniej, użytkownicy dokonywali adaptacji, przekładając płytki sterujące z innych włączników, aby uzyskać funkcjonalność wolnych obrotów.
Przy bardziej skomplikowanych usterkach, zwłaszcza gdy po wymianie jednego elementu uszkodzeniu ulega kolejny, może być konieczna szersza diagnostyka całej płytki sterującej lub nawet wymiana całego modułu.
Na zakończenie warto pamiętać, że podświetlanie stanu naładowania akumulatora jest bardzo przydatne, ponieważ pozwala na szybką ocenę jego kondycji. Jeśli wskaźnik miga, problemem może być bateria lub ładowarka, a czasami również sama wkrętarka, wskazująca na konieczność głębszej diagnozy.
