Klakson w ciągniku rolniczym jest kluczowym elementem bezpieczeństwa, zapewniającym możliwość sygnalizowania obecności pojazdu lub ostrzegania o zagrożeniu. Jego niezawodne działanie jest fundamentalne podczas pracy w różnorodnych warunkach.
Elementy składowe układu klaksonu
Sam klakson - zasada działania
Klakson składa się z elektromagnesu (z reguły dwóch cewek), blaszki i membrany. Blaszka jest przymocowana od spodu do membrany. Wskutek działania elektromagnesu blaszka jest przyciągana, co wprawia membranę w ruch i generuje dźwięk. Niewłaściwa regulacja, na przykład zbyt mocno wykręcona śrubka, może spowodować, że membrana po cofnięciu się nie wpada w drgania. W takiej sytuacji nie następuje przerwa w obwodzie, a podłączenie stałego zasilania może uszkodzić słabsze klaksony.
Włącznik klaksonu - serce układu
Włącznik klaksonu, często zintegrowany z przełącznikiem zespolonym na kierownicy lub umieszczony jako oddzielny przycisk na desce rozdzielczej, odpowiada za aktywację sygnału dźwiękowego. Przykładem jest przycisk sygnału dźwiękowego na deskę rozdzielczą do ciągników marki LS Tractor, który zapewnia niezawodne działanie sygnału dźwiękowego. Dzięki solidnej konstrukcji i precyzyjnemu wykonaniu, przycisk charakteryzuje się długą żywotnością i odpornością na uszkodzenia mechaniczne.
Przekaźnik klaksonu - dlaczego jest potrzebny?
Zastosowanie przekaźnika w obwodzie klaksonu jest rekomendowane. Przekaźnik zarządza sygnałami wysokoprądowymi, co sprawia, że dźwięk klaksonu jest niezawodny. Upraszcza on również proces okablowania i ułatwia rozwiązywanie problemów, chroniąc jednocześnie delikatniejsze elementy przełącznika przed dużym natężeniem prądu. W wysokoprądowych obwodach klaksonu, przekaźnik działa jak element, który utrzymuje wszystko płynnie, zarządzając obciążeniami i zapewniając odpowiednie napięcie docierające do klaksonu.
Schemat elektryczny i połączenia

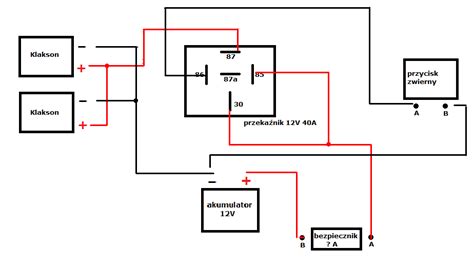

Podstawowy obwód klaksonu z przekaźnikiem
Zrozumienie schematu okablowania klaksonu 12 V obejmuje sposób, w jaki przekaźnik zapewnia prawidłowy przepływ mocy. Obwód zawiera źródło zasilania (akumulator), włącznik (przycisk na kierownicy lub desce), przekaźnik, klakson i punkt uziemienia. Elektryk mapuje źródło zasilania do wejścia przekaźnika, zapewniając, że obwód radzi sobie z prądem. Następnie obwód od wyjścia przekaźnika do klaksonu działa jak płynny sygnał, zapewniając niezawodną aktywację klaksonu za każdym razem.
Identyfikacja zacisków przekaźnika
Połączenia w zaciskach przekaźnika są starannie rozmieszczone, a każdy terminal jest oznaczony. Przekaźnik kontroluje przepływ mocy, aby zapobiec przeciążeniom.
Punkty zasilania i uziemienia
Zlokalizowanie solidnego punktu uziemienia na podwoziu pojazdu jest kluczowe dla prawidłowego działania układu. Zapewnia to, że każdy element obwodu ma stabilne połączenie z masą. Zasilanie +12V jest zazwyczaj doprowadzane bezpośrednio z akumulatora (lub poprzez bezpiecznik) do przekaźnika, a następnie z przekaźnika do klaksonu. Należy zapewnić czystą, bezpieczną ścieżkę od źródła zasilania.
Diagnostyka i rozwiązywanie problemów z włącznikiem klaksonu
Typowe usterki i objawy
Jednym z często spotykanych problemów jest brak zasilania klaksonu lub jego osłabione działanie. Może się pojawić sytuacja, gdzie po wciśnięciu kierownicy napięcie wynosi jedynie 6V zamiast oczekiwanych 12V, co skutkuje tym, że przekaźnik nawet nie drgnie. Oznacza to utratę napięcia na masie lub styku w kierownicy.
Jak zdiagnozować problem z przełącznikiem?
W przypadku problemów z klaksonem, jak np. w ciągniku ZETOR 3340, gdzie klakson nie działał, a schematu instalacji brakowało, diagnoza obejmuje kilka kroków. Należy sprawdzić, czy klakson działa "na krótko", podając na niego bezpośrednio zasilanie. Jeśli nie działa, problem leży w samym klaksonie. Jeśli działa, należy szukać problemu w instalacji lub włączniku. Często okazuje się, że awaria jest w wyłączniku lub gdzieś po drodze w kablach. Ważne jest sprawdzenie, czy na odpowiedni kabel (np. zielony, jak w przypadku Zetora) od przełącznika przychodzi plus po jego wciśnięciu. Należy użyć multimetru do sprawdzenia poziomów napięcia i ciągłości obwodu. Multimetr sprawdzi poziomy napięcia i zapewni dokładne odczyty.
Poradnik diagnostyki i rozwiązywania problemów elektrycznych
Rozwiązania problemów
Często problem z niedziałającym klaksonem, zwłaszcza gdy powodem jest przełącznik zespolony, może zostać rozwiązany poprzez proste czyszczenie styków w starym przełączniku. Jak pokazał przykład Zetora 3340, po dalszych testach okazało się, że problem z klaksonem został rozwiązany poprzez czyszczenie styków w starym przełączniku. Jeśli problemem jest zbyt niskie napięcie (np. 6V zamiast 12V) docierające do przekaźnika, można rozważyć zastosowanie innego przekaźnika, który potrzebuje mniejszego sygnału do załączenia, lub podjęcie próby naprawy lub wymiany przełącznika. Alternatywnym rozwiązaniem jest wykorzystanie zaślepionego otworu w desce, aby zamontować zwykły przycisk sygnału, podając na niego plus od gniazda zapalniczki (po bezpieczniku) i dalej, po wyłączniku, na kabel zasilający klakson.
Konserwacja i niezawodność
Aby zapewnić niezawodność układu klaksonu, kluczowa jest regularna konserwacja instalacji elektrycznej. Należy sprawdzać stan przewodów i złączy w poszukiwaniu przetarć czy korozji, które mogą prowadzić do spadków napięcia lub całkowitego braku działania.
