Wóz asenizacyjny: budowa, zastosowanie i akcesoria

Wóz asenizacyjny, popularnie nazywany beczkowozem lub szambowozem, jest specjalistycznym pojazdem odgrywającym kluczową rolę w utrzymaniu czystości i higieny zarówno w środowisku miejskim, jak i wiejskim. Jego zadaniem jest transport i rozprowadzanie płynnych substancji, głównie gnojowicy i ścieków, a także wywóz nieczystości płynnych z szamb bezodpływowych do punktów zlewnych. Współcześnie beczkowozy znajdują szerokie zastosowanie, przede wszystkim w rolnictwie i gospodarce komunalnej, ale także w sytuacjach kryzysowych czy do dogaszania pożarów.

Historia beczkowozów jest długa i sięga ponad stu lat, kiedy to, jeszcze jako wozy konne, dostarczały wodę do wielkich miast. Od tamtego czasu przeszły wiele metamorfoz, dostosowując się do zmieniających się potrzeb i technologii. Dzisiaj na rynku dostępne są beczkowozy o przeróżnych parametrach i konfiguracjach, a ich budowa, zastosowanie i niezbędne akcesoria stanowią złożony temat, który przybliżamy w niniejszym artykule.

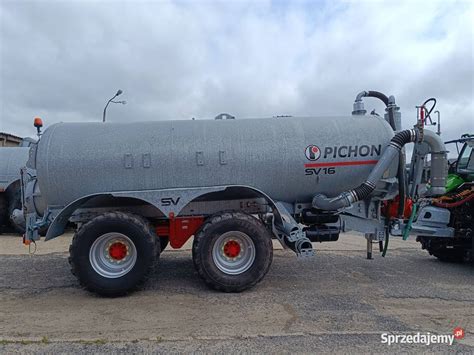

Budowa wozu asenizacyjnego

Wóz asenizacyjny, niezbędny do efektywnej asenizacji w gospodarstwach rolnych i innych sektorach, składa się z precyzyjnie skonstruowanych komponentów, które współgrając ze sobą, tworzą kompleksowy system do zarządzania odpadami organicznymi. Podstawowymi elementami każdego beczkowozu są: beczka (zbiornik), mechanizm napełniania, rama, układ jezdny i ogumienie.

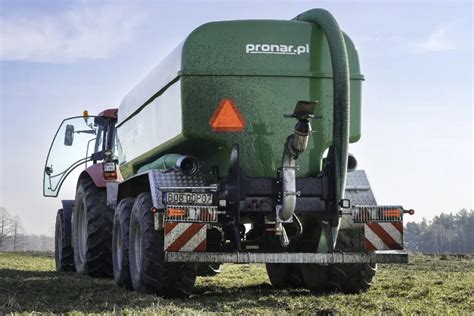

Beczka (zbiornik)

Centralnym punktem konstrukcji jest szczelny zbiornik cylindryczny, którego pojemność jest wyrażana zazwyczaj w litrach lub metrach sześciennych. W przypadku beczek oferta jest stosunkowo prosta i obejmuje dwa główne typy zbiorników:

• Stalowe: Są bardziej popularne ze względu na swoją wytrzymałość. Im grubsza blacha ścian zbiornika (od 4 do 8 mm), tym jest on bardziej odporny na odkształcenia i uszkodzenia mechaniczne. Jednak grubsze ściany zwiększają wagę, co wymaga większej mocy ciągnika. Ponadto zbiorniki stalowe wymagają odpowiedniego zabezpieczenia przed korozją, a najbardziej rozpowszechnioną i skuteczną metodą jest cynkowanie ogniowe. Niektórzy producenci oferują również warstwę lakieru na ocynku, co gwarantuje wysoką odporność, ale jest rozwiązaniem droższym. Zbiorniki stalowe mogą być wyposażone w przegrody, zwane falochronami (od 1 do 4 w zależności od pojemności), które wzmacniają konstrukcję i poprawiają stabilność pojazdu podczas przewożenia gnojowicy.
• Z tworzywa sztucznego: Cechują się o wiele mniejszą wagą (nawet o 20-30% w porównaniu do stalowych), dzięki czemu ciągnik nie potrzebuje tak dużej mocy. Ich minusem jest mniejsza odporność na uszkodzenia mechaniczne, choć dzisiejsza technologia znacznie zminimalizowała ten problem. Zbiorniki z tworzywa nie stosują zazwyczaj kompresorów, ponieważ pod- i nadciśnienie im nie służą. Technologie wykonania różnią się, np. w wozach Bauer zbiornik jest wykonany z kilku warstw mat włókna szklanego i żywicy poliestrowej (grubość 8-10 mm), lakierowany dla zabezpieczenia przed promieniami UV. Wozy Annaburger natomiast oferują zbiorniki z nawijanych warstw włókna szklanego i żywicy, co zapewnia dużą trwałość i pozwala na konfigurację z pompami próżniowymi.

Mechanizm napełniania i opróżniania

Pompa, serce systemu, działa na zasadzie wytworzenia podciśnienia, co jest kluczowe dla efektywnego napełniania i opróżniania zbiornika. Wyróżniamy cztery rodzaje beczkowozów ze względu na mechanizm napełniania:

• Zalewany za pomocą zewnętrznego układu: Stosowany rzadziej, wymaga stacjonarnych układów napełniania.
• Napełniany pompą próżniową (kompresorem): Najpopularniejszy w Polsce, odpowiada zarówno za napełnianie, jak i opróżnianie zbiornika, wytwarzając pod- lub nadciśnienie. Jego zaletą jest przystępna cena. Wadami są gorsze radzenie sobie z pobieraniem cieczy z głębokości większych niż 2 metry (co zwiększa czas napełniania i ryzyko przegrzania) oraz pienienie cieczy, co obniża efektywność wypełnienia beczki. Problem pienienia można częściowo rozwiązać, wybierając beczkowóz z kompresorem i dodatkowym akceleratorem (najczęściej odśrodkowa, napędzana hydraulicznie pompa), który zwiększa wydajność napełniania nawet o 30% i umożliwia pompowanie z większych głębokości. Koszt akceleratora to od kilku do kilkunastu tysięcy złotych.
• Napełniany pompą przepływową (ślimakową lub krzywkową): Potrafi wytworzyć w rurze ciśnienie nawet 10 razy większe niż pompa próżniowa, co pozwala na pompowanie cieczy z głębokości poniżej 5 metrów w krótszym czasie. Umożliwia wydajniejsze tłoczenie z beczki i współpracę z szerokimi aplikatorami. Mniej pieni ciecz, dzięki czemu napełnia zbiornik nawet w 100%. Wadą jest znacznie wyższa cena (od 20 do 70 tys. zł więcej niż kompresor) oraz szybsze zużycie i większa podatność na uszkodzenia z powodu bezpośredniego kontaktu z cieczą.
• Posiadający kombinację układów pompy próżniowej i przepływowej: Spotykany rzadziej, głównie w specjalistycznych gospodarstwach.

Wydajność pompy jest bardzo ważnym aspektem, który decyduje o szybkości i sprawności całego procesu asenizacyjnego. Innowacyjny system zaworów, w tym zawory odcinające czy wziernik, umożliwia precyzyjną kontrolę nad przepływem płynów, co jest istotne zarówno w fazie załadunku, jak i rozładunku ładunku. Pokrywy zbiornika gwarantują łatwy dostęp do wnętrza dla czynności konserwacyjnych i kontrolnych, podczas gdy przewody ciśnieniowe pełnią istotną funkcję w transporcie gnojowicy z pompy do zbiornika i odwrotnie.

Rama

Nie każdy wóz asenizacyjny posiada ramę. Istnieją również konstrukcje samonośne, ale dotyczy to głównie małych zbiorników (do 3-4 tys. litrów). Większe urządzenia zazwyczaj posiadają konstrukcję ramową. Najczęściej jest to rama częściowa (np. przyspawane profile zamknięte lub kątowniki), która wzmacnia beczkowóz, ale nie nadaje się do pracy z aplikatorami zawieszanymi. Tylko pełna rama, na której zbiornik jest montowany (bezpośrednio lub za pomocą elementów wsporczych), daje taką możliwość. Pełna rama cechuje się większym bezpieczeństwem i stabilnością zbiornika, co umożliwia jazdę z większą prędkością bez ryzyka.

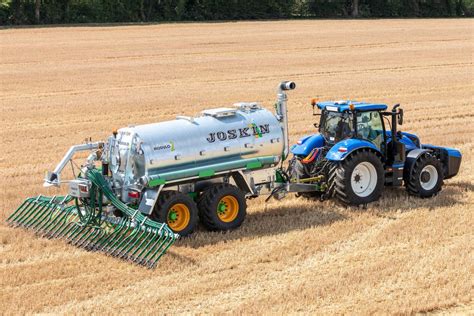

Układ jezdny i ogumienie

Układ jezdny pełni bardzo ważną rolę w beczkowozie. Najmniejsze i najtańsze maszyny posiadają zwykle jedną, sztywną oś. W nieco większych wozach (np. beczkowóz 8-10 tys. litrów) spotyka się zawieszenie tandemowe, często z resorami parabolicznymi. W największych zbiornikach oferta układu jezdnego jest obszerna:

• Ilość osi: Wersje dwu-, trzy- a nawet czteroosiowe.
• Resory: Dostępne są technologie paraboliczne, hydrauliczne i pneumatyczne. Dwa ostatnie cechują się największą zdolnością do tłumienia drgań, co pozwala na szybszy i stabilniejszy transport (nawet z prędkością 40 km/h dla wozów o masie 25-30 ton).
• Układ skrętny: Standard przy większej liczbie osi (3- i 4-osiowe), ułatwia manewrowanie i ogranicza zużycie tylnych opon, często z automatyczną blokadą do cofania.
• Możliwość przestawienia układu jezdnego na ramie: Niektórzy producenci dają taką możliwość, aby dobrać odpowiedni punkt ciężkości i nacisk na zaczep ciągnika, co wpływa na stabilność, dociążenie i trakcję ciągnika.

Jeśli chodzi o opony, najważniejsza jest ich wielkość i średnica. Im większe opony, tym mniej mocy potrzebuje ciągnik, aby skutecznie wieźć beczkowóz. Ma to szczególne znaczenie w gospodarstwach rolnych i w trudnych warunkach terenowych. Typ i rozmiar opon wpływa również na zachowanie się wozu na nierównościach na drodze. Dla transportu na duże odległości warto rozważyć układ regulowania ciśnienia w ogumieniu, co pozwala na zwiększenie ciśnienia na drogach utwardzonych dla stabilności i prędkości.

Zastosowanie wozu asenizacyjnego

W swojej długiej historii beczkowozy służyły człowiekowi w wielu działalnościach. Dziś, mimo że w niektórych miejscach zostały wyparte przez bardziej wydajne technologie, wciąż pełnią bardzo ważną rolę w kilku kluczowych sektorach.

Beczkowóz do szamba

W miejscowościach, gdzie brak jest dostępu do kanalizacji, wóz asenizacyjny, popularnie nazywany „szambowozem” lub „szambiarką”, jest niezbędny do opróżniania szamb i przydomowych oczyszczalni ścieków. Pojazdy te służą do wywozu nieczystości ciekłych (fekaliów, ścieków) bezpośrednio z szamb bezodpływowych do punktów zlewnych. Są to wyspecjalizowane wozy asenizacyjne, które zapobiegają zanieczyszczeniu środowiska i chronią zdrowie publiczne.

Wóz asenizacyjny dla gospodarstwa rolnego

Rolnictwo to główne środowisko pracy beczkowozów. Służą one rolnikom przede wszystkim do transportu i rozrzucania gnojowicy (będącej cennym nawozem organicznym) na polach, użyźniając w ten sposób grunt. W zależności od rodzaju wozu asenizacyjnego, mogą robić to na dwa sposoby:

• Rozlewanie powierzchniowe: Urządzenia rozbryzgowe dystrybuują nawóz na odległość nawet kilkunastu metrów. Jest to najczęściej stosowane w rolnictwie do nawożenia pól gnojowicą.
• Aplikacja doglebowa: Jeśli beczkowóz posiada aplikator doglebowy, potrafi wprowadzić gnojowicę bezpośrednio w głąb gleby. Jest to coraz popularniejsza metoda, która minimalizuje straty azotu (straty azotu mogą sięgać od 30 do 50% przy rozlewaniu naglebowym) i ogranicza emisję nieprzyjemnych zapachów. Aplikatory doglebowe są przeznaczone do równomiernego nawożenia zhomogenizowaną gnojowicą upraw zielonych, łąk, pastwisk, a także do podlewania międzyrzędowego upraw rzędowych, takich jak kukurydza, truskawki, warzywa.

Co więcej, niektórzy rolnicy wykorzystują beczkowozy jako mobilne poidło dla bydła, gdy te przebywa na pastwisku. W obliczu wzrostu świadomości ekologicznej i potrzeby zrównoważonego wykorzystania zasobów, rolnictwo wraca do naturalnych metod nawożenia, a wóz asenizacyjny jest kluczowym urządzeniem umożliwiającym efektywne wykorzystanie tych naturalnych nawozów.

Wóz asenizacyjny do transportu wody pitnej

Beczkowozy rozpoczęły swoją karierę jako urządzenia zaopatrujące duże ośrodki miejskie w wodę pitną przed rozwojem systemów wodociągowych. Funkcja ta nie wymarła całkowicie - beczkowozy wciąż dostarczają wodę pitną w sytuacjach kryzysowych, np. po II Wojnie Światowej czy współcześnie w trakcie i po powodziach.

Wóz asenizacyjny do gaszenia pożarów

Przed rozwojem motoryzacji beczkowóz w zaprzęgu konnym był stałym wyposażeniem strażaków, służąc do dostarczania znacznych ilości wody na miejsce pożaru. Dziś wozy asenizacyjne są rzadziej używane w tej roli, ale sporadycznie służą do dogaszania ognia, np. na polu lub w lesie.

Akcesoria do wozu asenizacyjnego

Oprócz podstawowych elementów beczkowozu, istnieje szereg akcesoriów, które pełnią istotną rolę w jego sprawnym i bezpiecznym działaniu.

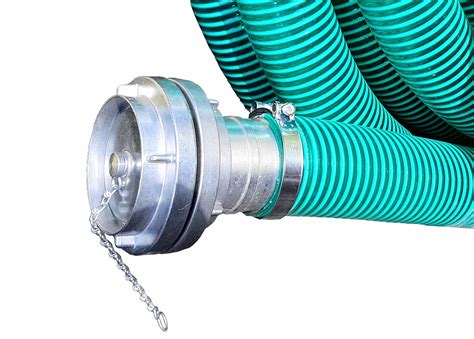

Wąż do beczkowozu

Wybór odpowiedniego węża jest kluczowy, biorąc pod uwagę szeroki wybór produktów na rynku. Węże asenizacyjne służą do tłoczenia różnych cieczy (np. skażonych substancjami chemicznymi czy fekaliów), dlatego powinny być odporne.

• Materiał wykonania: Najczęściej z PVC lub gumy. Węże PVC są popularniejsze ze względu na mniejszą wagę.
• Elastyczność i grubość ścianki: Grubsza ścianka zwiększa wytrzymałość i giętkość, co przekłada się na wygodę pracy. Warto pamiętać, że PVC traci plastyczność w niższych temperaturach, stając się sztywniejsze. Dla plastyczności w niskich temperaturach warto wybrać materiał z domieszką kauczuku.
• Odporność na podciśnienie: Wąż powinien cechować się odpowiednio wysoką odpornością na podciśnienie, aby nie załamać się do wewnątrz.
• Długość i struktura: Zależą od indywidualnych potrzeb. Struktury są dwie: gładka i falowana, przy czym falowany wąż jest zwykle nieco lżejszy.

Zawór do beczkowozu

Wydajna i bezpieczna praca wozów asenizacyjnych wymaga odpowiednich zabezpieczeń w postaci zaworów. Dzielimy je na trzy rodzaje:

• Podciśnieniowe: Zapobiegają zassaniu, czyli zapadnięciu się zbiornika do wewnątrz.
• Nadciśnieniowe: Chronią beczkę przed pojawieniem się zbyt wysokiego ciśnienia.
• Odcinające/syfonowe: Zmniejszają ryzyko przelania pompy.

Przy doborze zaworów podciśnieniowych i nadciśnieniowych kluczowe parametry to średnica (najczęściej w calach), zakres wysokości ciśnienia (w barach) oraz wymiary zaworu. Ważny jest również sposób regulacji ciśnienia. W przypadku zaworu odcinającego liczy się przede wszystkim średnica, aby pasował do węża. Wszystkie zawory powinny być wykonane z wytrzymałego i odpornego na korozję materiału, aby zapewnić bezpieczeństwo użytkowania.

Złącze do beczkowozu

Złącza do beczkowozu dzielą się na męskie i żeńskie, a także na te, które trafiają do węża oraz te na stałe przykręcone do wozu asenizacyjnego. Oprócz podstawowych, prostych złączy, na rynku dostępne są również wyprofilowane pod różnymi kątami (najczęściej 45 lub 90 stopni), a także wersje służące do rozpylania.

Przy doborze złączy należy kierować się rozmiarem węża oraz metodą mocowania do zbiornika (gwint lub otwory na śruby). Standardowym materiałem wykonania jest stal, która jest bardzo wytrzymała, ale wymaga zabezpieczenia przed korozją (np. poprzez ocynkowanie). Rzadziej spotyka się złącza z tworzywa sztucznego.

Inne dodatkowe opcje wyposażenia

Konfigurując wóz asenizacyjny, warto uwzględnić również dodatkowe opcje wyposażenia, które mogą znacząco poprawić komfort i efektywność pracy:

• Systemy elektronicznego sterowania maszyną: Profesjonalne sterowniki umożliwiają pełną obsługę układu hydraulicznego wozu i aplikatora z monitora, łatwiejszy podgląd na parametry pracy (wydajność, stopień wypełnienia zbiornika itp.). W dodatkowej opcji mogą współpracować z systemem GPS i mapami zasobności gleby. Są to jednak drogie opcje, często kosztujące tyle, co najtańszy wóz asenizacyjny.
• Układy poprawiające komfort obsługi węży ssawnych: Dodatkowe lejki czy zdalnie sterowane rury zasysające.
• Mieszadła: Zapewniają ciągły obieg gnojowicy w zbiorniku.
• Aplikatory doglebowe: Bardzo duże znaczenie dla zachowania cennych składników w gnojowicy ma sposób jej aplikowania. Aplikatory doglebowe minimalizują straty azotu i ograniczą emisję nieprzyjemnych zapachów. Ich wybór powinien być uzależniony od profilu gospodarstwa. Dla gospodarstw mlecznych z dużym udziałem użytków zielonych polecane są aplikatory z układem węży wleczonych czy aplikatory łąkowe. Dla produkcji roślinnej dostępne są aplikatory oparte na kultywatorach. Ceny aplikatorów są bardzo zróżnicowane, od kilku do nawet 160 tys. zł.

Próg wejścia w biznes asenizacyjny i wymagania

Otworzenie działalności związanej z utylizacją odpadów płynnych czy opróżnianiem zbiorników bezodpływowych wymaga spełnienia szeregu wymagań prawnych i technicznych. Próg wejścia w ten biznes nie jest łatwy do osiągnięcia.

• Zezwolenia: Konieczne jest spełnienie wymagań ustawy o utrzymaniu czystości i porządku w gminach oraz uzyskanie specjalnego zezwolenia na świadczenie takich usług.
• Dokumentacja: Należy dostarczyć zaświadczenie o braku zaległości podatkowych oraz braku zaległości w płaceniu składek na ubezpieczenie zdrowotne lub społeczne. Firma musi mieć już otwartą działalność gospodarczą z odpowiednim PKD (z grupy 37.00.Z).
• Kasy fiskalne: Przedsiębiorstwa asenizacyjne są zwolnione z obowiązku rejestracji sprzedaży przy użyciu kas fiskalnych.
• ZUS: Obowiązkowe ubezpieczenie ZUS w terminie nie późniejszym niż 7 dni od momentu założenia działalności.
• Wymagania techniczne pojazdów: Nabywając ciężarówkę lub inny rodzaj pojazdu, trzeba pamiętać o specyficznych wymaganiach technicznych, określonych w rozporządzeniu z 2002 roku. Używane pojazdy sprzed tego okresu mogą nie spełniać obecnych przepisów.
• Koszty zakupu sprzętu: Zakup używanej beczki asenizacyjnej to koszt rzędu 25-30 tys. złotych. Należy ją podpiąć do odpowiedniego pojazdu, najczęściej ciągnika (najlepsze rozwiązanie na wsi). Używane ciężarówki dostępne są od ok. 60 tys. złotych, ale trudno w tej kwocie znaleźć coś „dobrze rokującego”. Zadbany ciągnik siodłowy z nową zabudową asenizacyjną to koszt rzędu 200 tys. złotych (roczniki 2005-2008). Nowy ciągnik siodłowy ze specjalną zabudową asenizacyjną to wydatek ok. 100 - 150 tys. złotych (oprócz kosztu samej ciężarówki).
• Kwalifikacje kierowcy: Pracodawca ma obowiązek poinformować w skierowaniu na badania profilaktyczne, że praca będzie wykonywana za kierownicą takiego auta. Dodatkowo wymagane jest odpowiednie szkolenie BHP. Nie ma specjalnych uprawnień, które kierowca musi zdobyć.
