Kompleksowa budowa i zasada działania wózka widłowego

Wózki widłowe, choć na pozór wydają się prostymi maszynami, w rzeczywistości stanowią zespół wielu ściśle współpracujących elementów, które zapewniają operatorowi efektywność i bezpieczeństwo. Ich konstrukcja ewoluuje od często wieloletnich modeli o ograniczonych możliwościach do maszyn naszpikowanych elektroniką i systemami zabezpieczającymi, zapewniającymi szczególne możliwości działania.

Nie należy traktować poszczególnych części wózka widłowego jako bytów oddzielnych, lecz jako połączony mechanizm, którego podstawowym zadaniem jest efektywne podnoszenie i opuszczanie ładunku towarowego oraz jego transport. Zasada działania i budowa wózka widłowego opiera się na kilku kluczowych układach i częściach. Bez względu na rodzaj, wózki te zasadniczo składają się z czterech głównych komponentów: części zasilającej, podwozia, części roboczej i wyposażenia elektrycznego. Różnice w ich budowie i pozycjach montażowych tworzą różnorodne typy wózków widłowych.

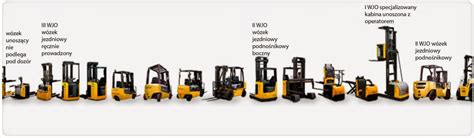

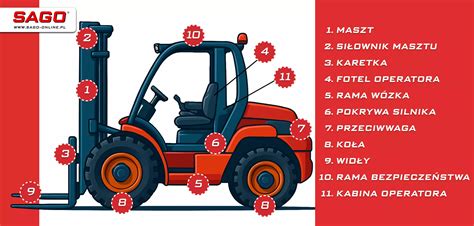

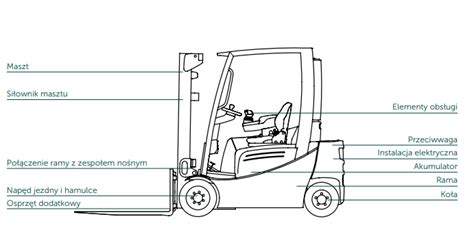

Ogólne elementy konstrukcyjne wózka widłowego

Podstawowa budowa wózka widłowego, bez wchodzenia w bardzo zaawansowane rozwiązania, obejmuje następujące elementy:

• Siłownik masztu - element hydrauliczny, zamontowany przy maszcie, odpowiedzialny za unoszenie i opuszczanie masztu oraz wideł.
• Kierownica - służy do kierowania wózkiem.
• Karetka - płyta przesuwająca się po maszcie, do której przymocowane są widły lub inne osprzęty. Znajduje się między masztem a widłami.
• Fotel operatora - siedzisko dla osoby kierującej wózkiem, znajdujące się w centralnej części pojazdu, w obrębie kabiny lub otwartej ramy.
• Rama wózka - główna konstrukcja nośna wózka, stanowiąca jego szkielet, na której zamocowane są wszystkie pozostałe elementy.
• Pokrywa silnika - osłona zabezpieczająca silnik i podzespoły napędowe, zwykle z tyłu lub pod fotelem operatora.
• Przeciwwaga - blok ciężkiego materiału (najczęściej z tyłu wózka), który równoważy podnoszony ładunek z przodu.
• Rama bezpieczeństwa - stalowa konstrukcja nad fotelem operatora, chroniąca go przed spadającymi przedmiotami.
• Kabina operatora - przestrzeń robocza, w której znajduje się fotel, kierownica, pedały i dźwignie sterujące; może być otwarta lub zabudowana.
• Widły - charakterystyczny element do podnoszenia i transportowania palet, mocowane na karetce przy użyciu specjalistycznych zaczepów.
• Maszt - odpowiada za unoszenie oraz opuszczanie ładunków, ma też bezpośredni wpływ na utrzymanie pozycji całego wózka.
• Koło - z oponami, które mają wpływ na zachowanie się pojazdu na podłożu, jego przyczepność oraz ogólną wydajność pracy.

Część zasilająca (układ napędowy)

Rolą urządzenia zasilającego jest dostarczanie mocy wymaganej do załadunku i rozładunku urządzenia roboczego wózka widłowego oraz ogólnie do obsługi podwozia. Część ta, często zainstalowana z tyłu wózka, odgrywa również rolę równoważącą.

Rodzaje napędów i silników

• Wózki elektryczne (akumulatorowe): Zasilane ładowanymi akumulatorami/bateriami. Charakteryzują się cichą pracą i znikomym wpływem na środowisko, co czyni je idealnym rozwiązaniem do pracy wewnątrz budynków. Wykorzystują silniki elektryczne, co sprawia, że są ekologiczne i bezpieczne. Płynna praca, brak hałasu i spalin, łatwa konserwacja, prosta obsługa oraz niższe koszty eksploatacji i dłuższa żywotność pojazdu to ich zalety. Wadami są: potrzeba sprzętu do ładowania, wysoka inwestycja podstawowa, długi czas ładowania (zazwyczaj 7-8h, szybkie ładowanie 2-3h), krótki czas pracy po naładowaniu oraz podatność akumulatora na wibracje udarowe, wymagająca dobrej nawierzchni drogi. Ze względu na ograniczoną pojemność akumulatora, moc silnika jest niewielka, a prędkość i zdolność wspinania się są niskie. Dlatego akumulatorowe wózki widłowe są używane głównie w wąskich kanałach, na krótkich dystansach, na dobrej nawierzchni i przy małym ciężarze podnoszenia. Są również jedynym wyborem w łatwopalnych magazynach, miejscach wymagających czystego powietrza oraz w magazynach chłodniczych.
• Wózki spalinowe: Zasilane gazem (LPG, CNG) lub olejem napędowym (diesel). Ich charakterystyki mechaniczne nie zawsze spełniają wymóg stałej mocy, dlatego często wymagają wyposażenia w przekładnię mechaniczną, hydrauliczny przemiennik momentu obrotowego lub hydrauliczne urządzenie przenoszące. Zalety to: brak konieczności stosowania urządzeń ładujących, długi czas pracy, duża moc, duża zdolność pokonywania wzniesień, niskie wymagania co do nawierzchni drogi i mniej podstawowych inwestycji. Wadami są hałas i wibracje podczas pracy, emisja spalin, wyższe koszty eksploatacji i krótsza żywotność pojazdu.
• Zasilane gazem (LPG, CNG): Wózki spalinowe zasilane gazem LPG są popularnym wyborem w branży budowlanej, logistycznej, produkcyjnej i przetwórczej. Cenione są za uniwersalność, konstrukcję odporną na warunki atmosferyczne i relatywnie niską cenę. Pracują zazwyczaj w magazynach półotwartych i otwartych.
  • Gaz LPG: Skroplony gaz propan-butan, paliwo będące produktem ubocznym procesów rafinacji ropy naftowej. Łatwo przechowywany i transportowany w formie ciekłej. Ceniony za wysoką wartość energetyczną i czystość spalania. Instalacja gazowa wymaga specjalistycznego montażu; butla montowana jest w tylnej części wózka dla stabilności. Gaz z butli, przez reduktor ciśnienia, jest dostarczany do parownika, który przekształca go w fazę gazową. Do zasilania wózków widłowych spalinowych używa się butli syfonowych, wyposażonych w instalację do pobierania gazu. Ilość spalanego gazu jest ściśle uzależniona od charakterystyki pracy, specyfikacji urządzenia, rozmiarów wózka, udźwigu i umiejętności operatora. Wózki o udźwigu 1,5-3 ton spalają około 1,5-3 litrów na godzinę. Rosnące użycie gazu płynnego w wózkach widłowych, zwłaszcza w modelach dwupaliwowych (benzyna/diesel + LPG), pozwala uniknąć zanieczyszczenia powietrza, zmniejsza zużycie silnika i wydłuża jego żywotność, a także obniża koszty paliwa.
• Zasilane olejem napędowym (diesel): Spalinowy wózek widłowy z napędem diesla jest często wybierany przez małe i średnie przedsiębiorstwa. Na jego korzyść przemawia trwałość, odporność na zróżnicowane warunki pogodowe i duży udźwig. Maszyny te używane są w magazynach półotwartych i na otwartej przestrzeni. Atrakcyjność wózków diesla potęguje ich relatywnie niska cena oraz bogata oferta na rynku wtórnym. Wózki o udźwigu powyżej 3 ton zasadniczo wszystkie wykorzystują silnik wysokoprężny, ponieważ zużywają mniej paliwa. Ilość spalanego paliwa jest uzależniona od sposobu eksploatacji; przemieszczanie się wózkiem ma większy wpływ na spalanie niż wykorzystanie masztu. Wózki używane na niewielkiej przestrzeni spalają znacznie mniej. Spalinowy wózek napędzany olejem napędowym spala mniej więcej tyle samo co wózek gazowy (ok. 1,5-3 litrów na godzinę dla udźwigu 1,5-3 t), zmienia się jedynie źródło zasilania.
• Zasilane benzyną: Silniki benzynowe są małe i lekkie, ale zużywają dużo oleju. Benzyna jest droga, a spaliny zawierają wiele szkodliwych składników.

Podwozie i układ jezdny

Podwozie otrzymuje moc z zespołu napędowego, aby napędzać wózek widłowy i zapewnić jego normalny ruch. Skład, funkcja i zasada działania podwozia wózka widłowego są bardzo podobne do samochodów.

Układ przeniesienia napędu

Układ przeniesienia napędu to urządzenie, które odbiera moc i przekazuje ją do układu napędowego. Może być:

• Mechaniczny: Składa się ze sprzęgła ciernego, przekładni zębatej, uniwersalnego urządzenia transmisyjnego oraz głównego urządzenia transmisyjnego i mechanizmu różnicowego zamontowanego w osi napędowej.
• Hydrodynamiczny: Zastępuje sprzęgło cierne przemiennikiem momentu obrotowego, zachowując pozostałe elementy mechaniczne.

Układ napędowy

Jest to urządzenie, które zapewnia ruch wózka widłowego i wspiera całą jego konstrukcję. Składa się ze wspornika, osi, koła i urządzenia zawieszenia. Przednia oś wózka widłowego jest osią napędową, której celem jest zwiększenie obciążenia osi przedniej podczas przenoszenia, aby poprawić jakość przyczepności jazdy koła i zwiększyć przyczepność do podłoża, zapewniając pełne wykorzystanie siły napędowej silnika. Tylny mostek jest mostkiem sterującym. Urządzenie sterujące znajduje się przed kierowcą, a dźwignia zmiany biegów i inne dźwignie sterujące po prawej stronie siedzenia kierowcy. W zrównoważonym wózku widłowym tył wózka wyposażony jest w ciężarek wyważający (przeciwwagę), aby zrównoważyć ciężar towarów z przodu wózka.

Układ kierowniczy

Służy do tego, aby wózek widłowy poruszał się w kierunku wyznaczonym przez kierowcę. Układ kierowniczy wózka widłowego można podzielić na:

• Mechaniczny układ kierowniczy: Wykorzystuje energię fizyczną kierowcy i składa się z przekładni kierowniczej, przekładni kierowniczej i mechanizmu kierowniczego.
• Układ wspomagania kierownicy: Wykorzystuje zarówno energię fizyczną kierowcy, jak i moc silnika. W normalnych warunkach tylko niewielka część energii potrzebnej do kierowania wózkiem widłowym jest dostarczana przez kierowcę, a większość przez silnik poprzez dopalacz układu kierowniczego. W przypadku awarii dopalacza, kierowca powinien być w stanie samodzielnie kierować. W wózkach spalinowych często stosuje się wspomaganie kierownicy, aby zmniejszyć obciążenie operatora.

Układ hamulcowy

System, który spowalnia lub zatrzymuje wózek widłowy, składający się z hamulca i mechanizmu przenoszenia hamulca. Według energii hamowania można go podzielić na:

• Układ hamulcowy człowieka: Wykorzystuje energię fizyczną kierowcy.
• Dynamiczny układ hamulcowy: Opiera się całkowicie na energii potencjalnej w postaci ciśnienia lub ciśnienia hydraulicznego, przetworzonego z mocy silnika na energię hamowania.
• Układ wspomagania hamowania: Połączenie dwóch powyższych.

Koła i opony

Koła są kluczowe dla mobilności wózka, często mają możliwość obracania się w zakresie 180 stopni, co zwiększa manewrowość. Najistotniejszym elementem kół są opony, które mają niewyobrażalny wpływ na zachowanie się pojazdu na podłożu, jego przyczepność oraz ogólną wydajność pracy.

• Opony pneumatyczne: Zapewniają amortyzację i są odpowiednie dla nierównych powierzchni.
• Opony pełne: Oferują większą trwałość i są idealne do ciężkich prac na równych powierzchniach.

Wybór opon powinien być dostosowany do środowiska pracy (wewnątrz/na zewnątrz), typu nawierzchni oraz rodzaju i wagi ładunku.

Część robocza i układ hydrauliczny

Część robocza wózka widłowego to bezpośredni mechanizm, który przenosi cały ciężar towarów i odpowiada za podnoszenie, układanie w stosy oraz inne procesy. Składa się z urządzenia roboczego (maszt, karetka, widły) oraz hydraulicznego układu przeniesienia napędu, który steruje ich pracą.

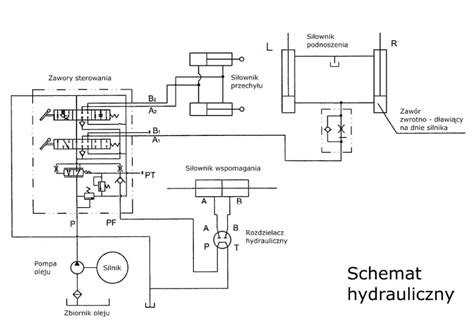

Układ hydrauliczny - fundament działania

Budowa układu hydraulicznego wózka widłowego to fundament działania maszyny, ponieważ odpowiada za kluczowe funkcje - podnoszenie i opuszczanie ładunków. Układ ten działa na zasadzie przesyłania cieczy pod wysokim ciśnieniem, co umożliwia generowanie ogromnej siły przy minimalnym wysiłku. Odpowiedzialny jest za unoszenie ładunków, pochylenie masztu i precyzyjne operowanie widłami, zapewniając pełną kontrolę nad towarem.

Główne elementy układu hydraulicznego:

• Pompa hydrauliczna - serce układu, odpowiedzialna za tłoczenie cieczy pod ciśnieniem. Najczęściej stosuje się pompy zębate, wydajne i niezawodne, napędzane silnikiem spalinowym lub elektrycznym.
• Siłowniki hydrauliczne - przekształcają energię cieczy hydraulicznej w ruch. W wózkach widłowych siłowniki odpowiadają za podnoszenie i opuszczanie masztu oraz nachylenie wideł.
• Zbiornik na ciecz hydrauliczną - magazynuje ciecz, która jest wykorzystywana do działania układu. Ważne jest, aby ciecz była odpowiednio filtrowana, by zapobiegać uszkodzeniom.
• Przewody hydrauliczne - przenoszą ciecz z pompy do siłowników, umożliwiając przepływ pod ciśnieniem.
• Zawory - kontrolują przepływ cieczy w układzie, umożliwiając precyzyjne sterowanie.

Próba szczelności układu hydraulicznego:

Aby zweryfikować szczelność, należy zaparkować wózek na płaskim, utwardzonym podłożu, unieść ładunek o wadze równej udźwigowi nominalnemu na wysokość około 2,5 metra. Jeśli po upływie 10 minut widły z ładunkiem opadną nie więcej niż 100 mm (10 mm na minutę), a wychylenie masztu mechanizmu podnoszenia nie przekroczy 5%, oznacza to, że układ hydrauliczny wózka widłowego jest szczelny. W przypadku szybszego opadania lub pojawienia się plam oleju hydraulicznego, konieczny jest serwis.

Test zamka hydraulicznego:

Polega na wysunięciu tłoczyska siłownika podnoszenia na maksymalną długość, wyłączeniu napędu pompy i ustawieniu dźwigni rozdzielacza (lub elektrozaworu) na pozycji „opuszczanie”. Brak zmiany pozycji wyjściowej siłownika wskazuje na poprawne działanie. Wszelkie odstępstwa sugerują problem, który należy jak najszybciej zgłosić.

Maszt i widły

Maszt to zewnętrzne uramowienie, wykonane z wytrzymałych profili, montowane pionowo na przodzie pojazdu, dzięki którym operator może swobodnie sterować podnoszeniem wideł. Maszt ma też bezpośredni wpływ na utrzymanie pozycji całego wózka.

Typy masztów:

• Standardowy maszt - Simplex (STD): Pojedynczy i jednoczęściowy, wykorzystuje jedną ramę. Ma ograniczone możliwości podnoszenia. Jego konstrukcja jest prosta, a sztywność dobra, stosowany jest w wózkach o bardzo małej wysokości podnoszenia.
• Maszt podwójny - Duplex: W jego przypadku do unoszenia używa się wysuwanego siłownika. Posiada dodatkową ramę wewnętrzną na bazie suwnicy jednostopniowej, co umożliwia wyższą wysokość podnoszenia niż wysokość wózka. Jest najczęściej używaną formą wózka widłowego.
• Maszt trójstopniowy - Triplex: Składa się z dwóch ram wewnętrznych (między ramą wewnętrzną i zewnętrzną dodano środkową ościeżnicę), co przekłada się na maksymalnie duże wysokości podnoszenia i możliwość pracy w ograniczonej przestrzeni. Jest to teleskopowy mechanizm stosowany, gdy wymagana jest duża wysokość podnoszenia lub gdy pełna wysokość wózka widłowego jest ograniczona.

Karetka to przednia płyta, do której montowane są widły i inne elementy. Można ją podwiesić dzięki łańcuchowi połączonemu z tłokiem. Karetka przesuwa się po maszcie, a jej głównym zadaniem jest utrzymanie przymocowanych do niej wideł oraz kraty ochronnej.

Widły, będące najbardziej kojarzonym elementem wózka widłowego, wykonane są z wytrzymałych materiałów (zazwyczaj stali) i zamontowane na prowadnicach masztu. Ich kształt i budowa są idealne do podnoszenia i transportowania palet, a ich szerokość i wysokość można łatwo regulować, co daje pełną elastyczność w obsłudze różnych rodzajów ładunków. Dostępne są różne rozmiary i kształty, dostosowane do specyficznych potrzeb, takich jak przenoszenie beczek, palet czy długich elementów. Wykorzystując specjalistyczne zaczepy, można je zawiesić na karetce.

Klasyfikacja urządzeń roboczych według formy podnoszenia:

• Typ bez swobodnego podnoszenia: Widły ładunkowe są podnoszone, a wewnętrzna ościeżnica masztu unosi się jednocześnie. Konstrukcja tego urządzenia jest najprostsza, stosowana głównie w stosunkowo dużych wózkach widłowych do podnoszenia na otwartym terenie.
• Typ częściowego swobodnego podnoszenia: Wózek widłowy od podłoża do maksymalnej wysokości podnoszenia można podzielić na trzy etapy. Pierwszy etap to swobodne podnoszenie, podczas którego widły podnoszą się bez ruchu wewnętrznej ościeżnicy. W drugim etapie widły ładunkowe podnoszą się dwukrotnie w stosunku do skoku siłownika hydraulicznego, a wewnętrzne drzwi podnoszą się synchronicznie ze skokiem siłownika. W trzecim etapie wewnętrzna ościeżnica i wózek ładunku podnoszą się synchronicznie do maksymalnej wysokości. Wózki widłowe o udźwigu poniżej 6 ton, wjeżdżające i wyjeżdżające z magazynów i warsztatów, korzystają z częściowego swobodnego podnoszenia.
• Pełne swobodne podnoszenie: Widły mogą być podnoszone niezależnie od masztu na pełną wysokość, co jest przydatne w ograniczonych przestrzeniach, np. w niskich oborach lub w kontenerach do załadunku i rozpakowania. Jest to osiągane dzięki dwóm zestawom cylindrów hydraulicznych (cylinder hydrauliczny swobodnego podnoszenia i cylinder hydrauliczny podnoszenia).

Wyposażenie elektryczne i kontrolne

Wyposażenie elektryczne wózków widłowych obejmuje szereg komponentów niezbędnych do sterowania, zasilania i monitorowania pracy maszyny. W skład tego wchodzą systemy zasilania (np. akumulatory w wózkach elektrycznych), okablowanie, czujniki, wskaźniki oraz elementy sterujące. Budowa wózka widłowego elektrycznego jest bardziej kompaktowa, ponieważ modele z tego rodzaju napędem nie posiadają silnika spalinowego, a ich układ napędowy opiera się na akumulatorach.

Kabina operatora i elementy sterujące

Kabina operatora to przestrzeń robocza, w której znajduje się fotel, kierownica, pedały i dźwignie sterujące. Może być otwarta lub zabudowana, szczególnie w wersjach do pracy na zewnątrz. Projektowanie kabiny z myślą o ergonomii pomaga zmniejszyć zmęczenie operatora i zwiększyć jego koncentrację, co przekłada się na wyższą produktywność i mniejsze zmęczenie.

• Panel sterujący: Zawiera wskaźniki, przełączniki i kontrolki, np. wskaźnik poziomu naładowania baterii w modelach elektrycznych.
• Dźwignie do obsługi masztu i wideł: Umożliwiają precyzyjne sterowanie ruchami ładunku.

Systemy zabezpieczające i innowacje

Współczesne wózki widłowe są często naszpikowane elektroniką i zaawansowanymi systemami zabezpieczającymi, które mają na celu zwiększenie bezpieczeństwa i wydajności pracy. Bezpieczeństwo i stabilność to ważne kwestie w każdym aspekcie działania wózka widłowego.

• Rama bezpieczeństwa: Stalowa konstrukcja nad fotelem operatora, chroniąca przed spadającymi przedmiotami.
• Efektywny system hamulcowy: Jest niezbędny do szybkiego reagowania w sytuacjach awaryjnych.
• Systemy wizyjne: Nowoczesne wózki widłowe mogą być wyposażone w kamery i sensory, które zwiększają widoczność i bezpieczeństwo podczas manewrowania ładunkami.
• Ograniczniki wysokości: Zapobiegają nadmiernemu podnoszeniu ładunku, co jest ważne dla stabilności wózka.
• Systemy zarządzania flotą: Zaawansowane systemy telemetrii pozwalają na monitorowanie pracy silnika i układu napędowego, co ułatwia zarządzanie flotą i optymalizację kosztów eksploatacji.

Znaczenie znajomości budowy i zasad działania

Weryfikacja stanu technicznego oraz ogólna znajomość budowy wózka widłowego jest standardem, bez którego trudno wyobrazić sobie prawidłową i efektywną pracę operatora. Wiedza o budowie wózka widłowego i działaniu poszczególnych układów i części weryfikowana jest m.in. podczas branżowych egzaminów dla kursantów starających się o zdobycie właściwych uprawnień do pracy na wózkach.

Szczególny nacisk należy położyć na znajomość mechanizmów jazdy, wychyłu masztu, podnośnika (pracy karetki) oraz przesuwu. W przypadku urządzeń dostosowanych do ruchu obrotowego, istotne są także układy zapewniające ich działanie na tej płaszczyźnie. Znajomość sprzętu, na którym pracuje się na co dzień, jest bardzo ważna w celu zrozumienia jego właściwego funkcjonowania oraz realnej oceny jego możliwości. Każdy operator powinien wykazywać się umiejętnością poprawnego nazwania wszystkich elementów wózka jezdniowego oraz praktyczną wiedzą na temat tego, jak poprawnie odczytywać diagram udźwigu wózka widłowego.

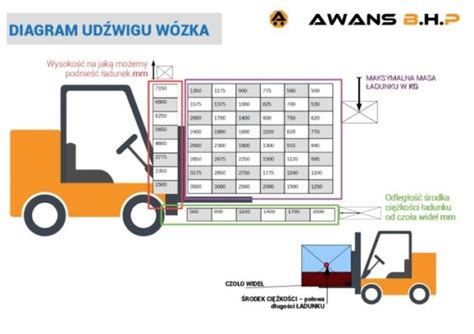

Diagram udźwigu wózka widłowego

Udźwig nominalny to maksymalny ciężar ładunku, jaki został przewidziany przez producenta dla konkretnego modelu wózka, przy podnoszeniu ładunku na określoną wysokość. Każdy wózek jezdniowy musi być obowiązkowo wyposażony w naklejkę z tabelą, z której odczytać można diagram udźwigu wózka widłowego. W zależności od producenta, diagramy te mogą nieznacznie różnić się między sobą wyglądem.

Na diagramie udźwigu wózka, posiadając dwie niezbędne informacje (np. wagę ładunku i wysokość podnoszenia), operator może w łatwy i szybki sposób odczytać trzecią (np. dopuszczalny wysięg). Jedyną dodatkową informacją, jaka jest niezbędna w przypadku odczytywania wartości z diagramu udźwigu wózka widłowego, jest sposób wyznaczania środka ciężkości ładunku umieszczonego na widłach.
