Wózek widłowy 16 ton: Szczegółowe dane techniczne i zastosowania

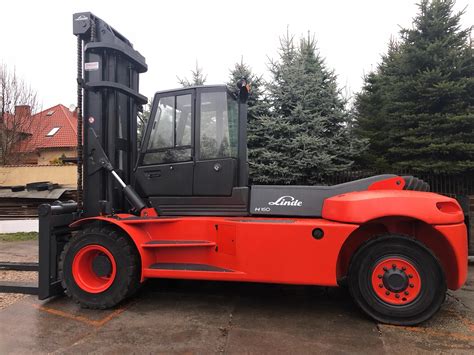

Wózki widłowe wielkotonażowe są kluczowym wyposażeniem dla przedsiębiorców realizujących zadania związane z transportem ładunków o bardzo dużej wadze. Zaprojektowane, aby zapewniać komfort i bezpieczeństwo pracy w różnorodnych warunkach, te maszyny charakteryzują się dużymi wysokościami podnoszenia, co umożliwia sprawne przeprowadzanie nawet najbardziej skomplikowanych prac. Nowoczesne wózki widłowe 16 ton to konstrukcje w stu procentach sprawne technicznie, zadbane i posiadające doskonałe parametry techniczne, często pochodzące od renomowanych producentów takich jak Jungheinrich, Kalmar, Still czy Konecranes.

Kluczowe elementy konstrukcyjne i techniczne

Wózki widłowe o udźwigu 16 ton są projektowane z myślą o bezkompromisowej trwałości i niezawodności w najbardziej wymagających środowiskach pracy, takich jak przemysł ciężki, centra logistyczne, zakłady produkcyjne oraz operacje portowe. Solidna rama oraz wzmocniony maszt zapewniają odpowiednią sztywność konstrukcji nawet podczas maksymalnego obciążenia.

Układ napędowy i silnik

Wózki tej klasy są wyposażone w znane silniki turbodoładowane, oferujące dużą moc i wysoki zapas momentu obrotowego. Charakteryzują się niskim zużyciem paliwa, wysoką niezawodnością oraz łatwym dostępem do podzespołów. Dostępne silniki pochodzą od producentów takich jak Weichai, Cummins, Yuchai, Volvo i innych, często spełniając rygorystyczne normy emisji spalin, np. EURO V.

Skrzynia biegów

W standardzie często stosuje się planetarną skrzynię biegów uznanego producenta, która umożliwia płynną, bezpieczną i bezawaryjną zmianę biegów, jednocześnie ułatwiając serwisowanie. Wykorzystywany jest hydrauliczny konwerter momentu obrotowego z podwójną turbiną oraz bezstopniowa zmiana prędkości, sterowana pojedynczą dźwignią, co ułatwia obsługę. Zawór sterujący przekładnią posiada funkcję neutralnego rozruchu, co zwiększa bezpieczeństwo uruchamiania maszyny. Dostępne opcje obejmują: skrzynię biegów ZF (Niemcy), zawór sterowania elektronicznego, przekładnie elektryczne oraz przekładnie hydrostatyczne o stałej osi dla wózków widłowych. Automatyczna skrzynia biegów oraz optymalnie dobrane przełożenia zwiększają efektywność pracy i komfort prowadzenia, eliminując konieczność sprzęgania i przełączania biegów.

Układ hydrauliczny

Maszyny tej klasy wykorzystują zazwyczaj system hydrauliczny z podwójną pompą i priorytetem dla układu kierowniczego. Charakteryzuje się on niskim przepływem, niskim zużyciem energii, niezawodnością i wysoką wydajnością operacyjną. Układ jest wyposażony w chłodnicę oleju powrotnego oraz zabezpieczenie przed nadciśnieniem wstecznym, co zapewnia równowagę cieplną całego systemu. Jednomanetkowy zawór sterujący oraz elektroniczny zawór regulacji prędkości jazdy sprawiają, że obsługa maszyny jest bardziej precyzyjna i wygodna, zgodna z najwyższymi standardami jakości w dziedzinie transportu i przeładunku materiałów.

Układ podnoszenia (maszt i widły)

Wózki wyposażono w wzmocnioną konstrukcję masztu i karetki wideł, często analizowaną metodą elementów skończonych (FEA), co zwiększa odporność na przeciążenia i intensywną eksploatację. Standardowo stosuje się maszt o zwiększonej szerokości, który poprawia sztywność skrętną i widoczność operatora. Maszt posiada dwustopniowy zawór ograniczenia prędkości opuszczania wideł, co zwiększa bezpieczeństwo. Dostępne opcje obejmują: maszt typu duplex i triplex z wolnym skokiem oraz hydrauliczny pozycjoner wideł z przesuwem bocznym. Widły są wymienne i łatwe do szybkiej wymiany. Często stosowane są widły marki Cascade, które są trwalsze, bardziej odporne na zużycie i oferują dwukrotnie dłuższą żywotność.

Kabina operatora

Przestronna kabina z szerokim polem widzenia jest wyposażona w szyberdach, dobre wygłuszenie i uszczelnienie, co poprawia komfort i widoczność. Regulowana, ergonomiczna kierownica z większą przestrzenią na nogi, w połączeniu z fotelem klasy lotniczej, zapewnia wysoki komfort pracy. Kabina jest często wyposażona w klimatyzację i ogrzewanie, a także nowoczesny wyświetlacz LCD z integracją CAN, który pokazuje dane pojazdu i silnika w jednym panelu. Dla niektórych modeli dostępna jest kabina uchylna, ułatwiająca dostęp serwisowy do wnętrza pojazdu. Wszystkie modele standardowo posiadają kamerę cofania, a na życzenie klienta możliwe jest zainstalowanie systemu ważenia ładunku.

Przegląd wybranych modeli wózków widłowych 16 ton

SOCMA HNF160S

Model SOCMA HNF160S to wózek widłowy klasy ciężkiej o udźwigu 16 ton, zaprojektowany do najtrudniejszych zadań w przemyśle, logistyce i przeładunku. Łączy w sobie moc, wytrzymałość i precyzję. Wyposażony w mocny silnik turbo, wzmocniony układ podnoszenia, układ hydrauliczny z podwójną pompą i szeroką kabinę operatora, oferuje niezawodność, wysoką wydajność i komfort pracy nawet w najbardziej wymagających warunkach - od przemysłu ciężkiego po logistykę portową.

Ten duży wózek widłowy, numer modelu HNF-160, jest przystosowany do podnoszenia 3 warstw pustych i ciężkich kontenerów o długości 20 stóp. Posiada silnik Cummins 6BTAA5.9-C190, zamkniętą kabinę ROPS&FOPS z klimatyzacją, hydrauliczną skrzynię biegów oraz pneumatyczne opony. Standardowe wyposażenie obejmuje zawór sterujący pilotem, lampkę ostrzegawczą LED, przesuw boczny i pozycjoner wideł, niemiecką mokrą oś napędową Kessler, sygnał dźwiękowy cofania, migające światło oraz kamery skierowane do przodu i do tyłu.

Szczegółowe parametry techniczne SOCMA HNF-160

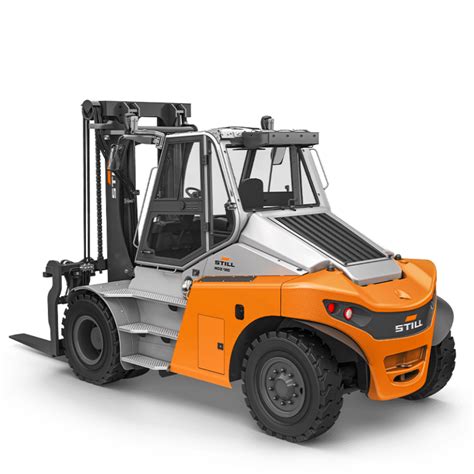

STILL RCD (seria RCD 100-180)

Czołowe wózki widłowe STILL serii RCD, o udźwigu do 16 ton (np. modele RCD 100-180), to spalinowe maszyny z silnikami Diesla, zoptymalizowane pod kątem wydajności i minimalizacji wpływu na środowisko. Automatyczna skrzynia eliminuje konieczność sprzęgania i przełączania biegów, a dwa ciche silniki turbo charakteryzują się imponującym momentem obrotowym i automatycznie dostosowują swoją pracę do ciężaru ładunku. W połączeniu z nowoczesnym systemem oczyszczania spalin, trwale zmniejsza to zarówno zużycie paliwa, jak i emisję CO2.

Wyróżnikami modelu RCD są także wygoda manewrowania i ergonomia pracy. Wózek charakteryzuje się kompaktową, jak na tak duży pojazd, konstrukcją, niewielkim promieniem skrętu oraz precyzyjnym sterowaniem hydraulicznym. Doskonała widoczność jest zapewniona przez duże okna kabiny, okno dachowe i przemyślną budowę masztu. Komfort pracy zwiększają duże, antypoślizgowe stopnie prowadzące do kabiny, regulowany fotel operatora oraz 7-calowy, kolorowy wyświetlacz dotykowy wysokiej rozdzielczości, na którym prezentowane są wszystkie istotne informacje. Cały obszar pracy operatora - wraz z elementami sterującymi - można obrócić o 180 stopni.

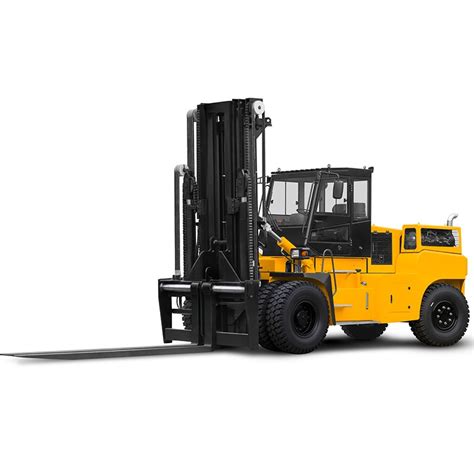

CORMAK Diesel 16t

Wózek widłowy spalinowy Diesel 16t CORMAK to solidna maszyna o udźwigu 16 ton i wysokości podnoszenia do 6,5 metra, idealna do ciężkich zastosowań przemysłowych, magazynowych i portowych. Napędzany mocnym silnikiem Diesel o mocy 231,2 KM, spełnia normę emisji spalin EURO V. Jest wyposażony w przesuw boczny wideł, regulację szerokości oraz kąta nachylenia masztu, co zapewnia precyzyjną i bezpieczną obsługę ładunków.

Podwójne pneumatyczne opony z przodu gwarantują stabilność i świetną przyczepność nawet na trudnym terenie. Kabina operatora jest przestronna, ergonomiczna i zapewnia doskonałą widoczność. Wózek ten został zaprojektowany z myślą o bezkompromisowej trwałości i niezawodności. Solidna rama oraz wzmocniony maszt zapewniają odpowiednią sztywność konstrukcji nawet podczas maksymalnego obciążenia. Wydajny układ hydrauliczny umożliwia płynne i precyzyjne operowanie ładunkami w każdych warunkach roboczych. Model ten został stworzony z myślą o nieprzerwanej pracy wielozmianowej. Automatyczna skrzynia biegów oraz optymalnie dobrane przełożenia zwiększają efektywność pracy i komfort prowadzenia.

Specjalistyczne zastosowania: Wózki widłowe do kontenerów

Charakterystyka i typy

Wózek kontenerowy to specjalny wózek widłowy służący do przenoszenia i załadunku kontenerów na terminalach kontenerowych i placach. Wyróżnia się dwa rodzaje wózków widłowych: czołowe wózki kontenerowe z podnoszoną ramą drzwi przed nadwoziem oraz boczne wózki kontenerowe z podnoszoną ramą drzwi z boku nadwozia. Do podnoszenia i przenoszenia kontenera można używać zarówno górnej części suwnicy, jak i wideł ładunkowych, które można włożyć w dolną część rowka wideł kontenera. Wózki 16-tonowe, takie jak SOCMA HNF160S, są często wykorzystywane do podnoszenia 3-warstwowych pustych i ciężkich kontenerów o długości 20 stóp.

Zalety i wady

Wózki kontenerowe są stosowane głównie do operacji pomocniczych, takich jak układanie pustych kontenerów, ale mogą być również używane do załadunku i rozładunku kontenerów lub obsługi na krótkich dystansach w kompleksowych dokach i placach o małej przepustowości (poniżej 30 000 TEU/rok). Do ich zalet należą:

• Elastyczna mobilność i szeroki zasięg działania.
• Niski koszt zakupu wyposażenia w porównaniu z innymi maszynami kontenerowymi.
• Dzięki wymianie okuć mogą być używane do załadunku, rozładunku i transportu innych towarów, co zapewnia efekt jednej maszyny wielofunkcyjnej.

Jednak wózki widłowe do kontenerów mają również pewne wady:

• Powszechnie używane czołowe wózki widłowe do kontenerów mają duży rozmiar poprzeczny i dużą wymaganą szerokość przejazdu (około 14 m), co prowadzi do mniejszej liczby warstw składowania i zmniejsza wykorzystanie powierzchni placu.
• Przy pełnym obciążeniu nacisk na przednie koła jest duży, co wymaga dużej nośności czoła nabrzeża i nawierzchni jezdni.
• Podczas jazdy pojemnik zasłania pole widzenia, co utrudnia pracę.
• W porównaniu z suwnicą kontenerową, wydajność działania wózka widłowego kontenerowego jest niska.

Dlatego wózki kontenerowe nie nadają się do terminali kontenerowych o dużej przepustowości. Są powszechnie stosowane w kompleksowych terminalach o małej przepustowości kontenerów lub jako maszyny pomocnicze w profesjonalnych terminalach kontenerowych i placach składowych.

Zastosowania w praktyce: Studium przypadku PTS Logistics

Transport gabarytowych ładunków dużej masy zawsze stanowi wyzwanie, szczególnie w niesprzyjających warunkach atmosferycznych. Firma PTS Logistics, operator logistyczny obsługujący zróżnicowane ładunki - od małych części po duże i ciężkie komponenty maszyn, poszukiwała wózka, który sprosta trudom pracy w hamburskim porcie. Ich oddział w Hamburgu potrzebował wózków widłowych zdolnych efektywnie obsługiwać zróżnicowane ładunki i niezawodnie funkcjonować w trudnych warunkach atmosferycznych. W przeszłości konserwacja i naprawy pojazdów transportowych, szczególnie tych do obsługi najcięższych ładunków, powodowały wąskie gardła. W poszukiwaniu rozwiązania, PTS Logistics zdecydowało się poddać intensywnym testom wózki widłowe różnych producentów.

Jednym z pojazdów wynajętych krótkoterminowo w ramach testów był czołowy wózek widłowy STILL serii RCD o udźwigu do 16 ton. Testy dowiodły, że model RCD pozwala niezawodnie, bezpiecznie i prosto obsługiwać ładunki dużej masy, także w stosunkowo ciasnych przestrzeniach. Co więcej, wózek ten charakteryzuje się najniższym zużyciem paliwa wśród pojazdów z napędem hydrodynamicznym w tej klasie udźwigu.
