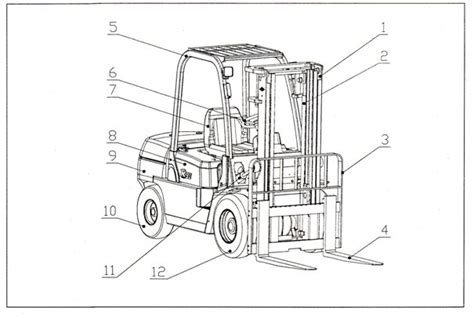

Zasada działania sprzęgła w wózku widłowym 2,5 tony

Sprzęgło jest jednym z najważniejszych elementów układu napędowego w wózkach widłowych. Jego rola jest kluczowa dla prawidłowego działania pojazdu, ponieważ umożliwia płynne przenoszenie mocy z silnika na skrzynię biegów oraz zapewnia kontrolę nad ruchem maszyny. Zrozumienie, jak działa sprzęgło, jakie pełni funkcje i jakie są objawy jego zużycia, jest niezbędne dla każdego operatora i właściciela floty wózków widłowych.

Sprzęgło w wózkach widłowych działa na zasadzie mechanicznego łączenia i rozłączania napędu między silnikiem a skrzynią biegów. Jego głównym zadaniem jest umożliwienie płynnej zmiany biegów oraz kontrola prędkości i mocy przenoszonej na koła napędowe. Po wciśnięciu pedału sprzęgła tarcza oddziela się od koła zamachowego, co zatrzymuje przekazywanie mocy.

Funkcje sprzęgła w wózku widłowym

Sprzęgło jest nieodzownym elementem wielu układów napędowych, którego właściwy dobór i użytkowanie wpływa na niezawodność i bezpieczeństwo działania maszyn. Jego podstawową funkcją jest łączenie i rozłączanie elementów mechanicznych, co pozwala na kontrolę nad przekazywaniem momentu obrotowego.

• Łączenie silnika ze skrzynią biegów: Sprzęgło umożliwia przenoszenie mocy z silnika na koła napędowe.
• Płynna zmiana biegów: Umożliwia zmianę przełożeń bez szarpnięć i uszkodzeń układu napędowego.
• Kontrola prędkości i mocy: Pozwala na precyzyjne dozowanie mocy przekazywanej na koła, co jest kluczowe podczas manewrowania.
• Ochrona przed przeciążeniem: W niektórych konstrukcjach sprzęgło może pełnić rolę zabezpieczenia przed nadmiernym obciążeniem układu napędowego.

Rodzaje sprzęgieł stosowanych w wózkach widłowych

Sprzęgła znajdują zastosowanie w wielu branżach, a wybór odpowiedniego typu zależy od konkretnego zastosowania i wymagań dotyczących przenoszonego momentu obrotowego. W wózkach widłowych najczęściej spotykamy:

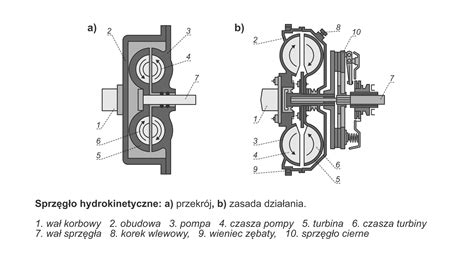

Sprzęgła hydrokinetyczne

Wózki widłowe z Bułgarii są często wyposażone w sprzęgła hydrokinetyczne, które cechują się wieloma zaletami. Sprzęgło hydrokinetyczne eliminuje konieczność użycia mechanicznych sprzęgieł, co oznacza, że operator wózka widłowego nie musi się martwić o ich zużycie czy precyzyjne sterowanie. Mechanizm działania sprzęgła hydrokinetycznego opiera się na procesach hydraulicznych, wykorzystując energię płynu do przenoszenia momentu obrotowego z silnika na układ napędowy. Zapewnia to płynną i elastyczną pracę maszyny, minimalizując ryzyko przeciążeń i zwiększając wydajność operacyjną.

Sprzęgło hydrokinetyczne charakteryzuje się bardzo wysoką trwałością i niezawodnością, dzięki czemu można liczyć na długą żywotność oraz bezawaryjne działanie wózka widłowego. Jest to przemyślane rozwiązanie dla osób, które cenią sobie wysoką jakość, niezawodność oraz wydajność pracy. Inwestycja w wózek widłowy ze sprzęgłem hydrokinetycznym przekłada się na wyższą wydajność pracy w magazynach i zakładach produkcyjnych.

Sprzęgła cierne (tarczowe)

Sprzęgła cierne, na przykład tarczowe, wykorzystują siłę tarcia do przeniesienia momentu obrotowego. W przemyśle oraz motoryzacji sprzęgła znajdują szerokie zastosowanie - od prostych maszyn po zaawansowane systemy napędowe. W motoryzacji najczęściej stosuje się sprzęgła cierne, które umożliwiają płynne łączenie silnika z wałem napędzającym i zapewniają komfort jazdy.

Budowa i zasada działania sprzęgła ciernego

Sprzęgło cierne składa się zazwyczaj z dwóch głównych części - jednej połączonej z wałem napędzającym (silnikiem), a drugiej z wałem napędzanym (skrzynią biegów). Jego zadaniem jest płynne łączenie oraz rozłączanie tych elementów, umożliwiając bezpieczne przenoszenie momentu obrotowego.

Proces pracy sprzęgła ciernego:

1. Po naciśnięciu pedału sprzęgła: Siła nacisku pedału przez mechanizm łączący powoduje skompresowanie sprężyny płyty dociskowej sprzęgła. Płyta dociskowa oddala się od tarczy sprzęgła, która jest odciążona i przestaje stykać się z kołem zamachowym. W tym momencie następuje rozłączenie napędu - moc silnika nie jest przekazywana na skrzynię biegów.
2. Po zwolnieniu pedału sprzęgła: Działanie sprężyny płyty dociskowej powoduje dociśnięcie tarczy sprzęgła do koła zamachowego. Następuje połączenie elementów napędowych, a moment obrotowy silnika jest przenoszony na skrzynię biegów.

Zalecenia dotyczące użytkowania: Należy unikać długotrwałego trzymania stopy na pedale sprzęgła podczas jazdy, a także nie przeciążać sprzęgła poprzez zbyt częste zmiany biegów bez pełnego rozłączenia napędu.

Sprzęgła hydrauliczne (mechanizm sterowania)

Choć tekst skupia się głównie na wózkach widłowych, warto wspomnieć o rozwiązaniach stosowanych w motoryzacji, które mogą stanowić inspirację dla konstrukcji:

Sprzęgło hydrauliczne to ewolucyjne rozwinięcie koncepcji sprzęgła sterowanego linką. Zamiast mechanicznego połączenia w postaci linki, wykorzystuje ono płyn hydrauliczny (zazwyczaj hamulcowy) zamknięty w szczelnym układzie. Wciśnięcie pedału sprzęgła generuje ciśnienie w płynie, które jest przenoszone niemal bez strat na siłownik wykonawczy przy skrzyni biegów. Ta zmiana technologiczna przyniosła rewolucję w komforcie i precyzji prowadzenia.

Cały sekret hydraulicznego sterowania sprzęgłem tkwi w prawie Pascala. Najprostsza analogia to dwie połączone ze sobą strzykawki wypełnione wodą. Jeśli naciśniesz tłoczek jednej (mniejszej) strzykawki, tłoczek w drugiej (większej) strzykawce wysunie się z określoną siłą.

Elementy układu hydraulicznego sprzęgła:

• Pompa sprzęgła: Element połączony bezpośrednio z pedałem sprzęgła. Jej zadaniem jest przekształcenie siły mechanicznej nacisku stopy na ciśnienie hydrauliczne. Wewnątrz pompy znajduje się mały tłoczek, który w momencie wciśnięcia pedału spręża płyn w układzie.
• Przewody hydrauliczne: Elastyczne, wzmacniane przewody gumowe oraz sztywne, metalowe rurki, które łączą pompę sprzęgła z wysprzęglikiem.
• Wysprzęglik (siłownik wykonawczy): Kluczowy element układanki. Jest to siłownik hydrauliczny, który pod wpływem ciśnienia płynu wykonuje pracę mechaniczną - naciska na sprężynę talerzową docisku sprzęgła, co powoduje rozłączenie tarczy od koła zamachowego. Występują dwa typy:
  • Wysprzęglik zewnętrzny: Montowany na zewnątrz obudowy skrzyni biegów. Naciska na łapę sprzęgła, która porusza łożyskiem oporowym.
  • Wysprzęglik centralny (CSC): Zintegrowane rozwiązanie, w którym siłownik hydrauliczny i łożysko oporowe stanowią jeden element. Montowany wewnątrz dzwonu skrzyni biegów, bezpośrednio na wałku sprzęgłowym. Zapewnia większą precyzję, ale jego awaria jest bardziej kłopotliwa i wiąże się z demontażem skrzyni biegów.

Płyn hydrauliczny: W układzie hydraulicznym sprzęgła najczęściej stosuje się ten sam płyn co w układzie hamulcowym, czyli płyn hamulcowy (najczęściej klasy DOT-3 lub DOT-4). Zaleca się wymianę płynu hydraulicznego co 2 lata lub co około 60 000 km.

Dobór sprzęgła do wózka widłowego

Dobór sprzęgła jako części do wózków widłowych wymaga dokładnej analizy parametrów pracy układu napędowego. Najważniejszym kryterium jest przenoszony moment obrotowy - sprzęgło musi być w stanie bezpiecznie i efektywnie przenosić określoną wartość momentu, bez ryzyka uszkodzenia. Ważne jest także uwzględnienie rodzaju wału napędzającego, środowiska pracy (np. temperatura, obecność pyłów) oraz potrzeb związanych z rozłączaniem i łączeniem elementów napędu.

Przy doborze sprzęgła pomocą służą często specjaliści, którzy biorą pod uwagę wszystkie parametry techniczne oraz wymagania użytkownika. Przy doborze sprzęgła niezbędna jest analiza przenoszonego momentu obrotowego, rodzaju wału napędzającego oraz warunków pracy, w których będzie ono funkcjonować.

Objawy zużycia lub uszkodzenia sprzęgła

Zużyte lub uszkodzone sprzęgło może prowadzić do poważnych problemów w eksploatacji wózka widłowego. Należy zwracać uwagę na następujące objawy:

• Ślizganie się sprzęgła: Obroty silnika rosną, ale wózek nie przyspiesza proporcjonalnie. Jest to najczęstszy objaw zużycia okładzin ciernych.
• Trudności ze zmianą biegów: Szczególnie problematyczne może być wrzucenie pierwszego biegu lub biegu wstecznego na postoju przy włączonym silniku. Może to oznaczać, że sprzęgło nie rozłącza napędu do końca, co jest spowodowane uszkodzonym układem hydraulicznym (wyciek, zapowietrzenie) lub problemami z dociskiem.
• Szarpnięcia podczas ruszania: Nierównomierne przenoszenie mocy może objawiać się szarpaniem wózka podczas ruszania.
• Dziwne dźwięki: Piski, stuki lub inne niepokojące odgłosy dochodzące z okolic sprzęgła mogą sygnalizować jego uszkodzenie.
• Wycieki płynu hydraulicznego: W przypadku sprzęgieł hydraulicznych, wycieki płynu z pompy, przewodów lub wysprzęglika świadczą o nieszczelności układu. W przypadku wysprzęglika centralnego (CSC) wyciek następuje do wnętrza dzwonu sprzęgła i często jest widoczny dopiero po zdemontowaniu osłon lub w specjalnych otworach inspekcyjnych.
• Miękki pedał sprzęgła: Może być objawem zapowietrzenia układu hydraulicznego lub wewnętrznego wycieku w pompie sprzęgła.

Konserwacja i eksploatacja sprzęgła

Regularna konserwacja i prawidłowa eksploatacja sprzęgła są kluczowe dla zapewnienia długotrwałej i bezproblemowej pracy wózka widłowego. W przypadku sprzęgieł hydrokinetycznych kluczowe jest:

• Regularna kontrola poziomu oleju hydraulicznego: Jest niezbędna do utrzymania sprawności systemu hydraulicznego.
• Wymiana oleju hydraulicznego: Zaleca się ją co około 500 motogodzin lub raz w roku.
• Kontrola szczelności układu: Zapobiega wyciekom i zapewnia prawidłowe ciśnienie w układzie.

W przypadku sprzęgieł ciernych, należy unikać nadmiernego zużycia poprzez:

• Unikanie długotrwałego trzymania stopy na pedale sprzęgła podczas jazdy.
• Prawidłową zmianę biegów, zapewniającą pełne rozłączenie napędu.

W przypadku problemów z układem hydraulicznym sprzęgła, konieczne może być jego odpowietrzenie. Po każdej ingerencji w szczelność układu (np. wymiana elementów) konieczne jest jego odpowietrzenie. Warto pamiętać, że jeśli układ samoczynnie się zapowietrzył, odpowietrzenie jest często rozwiązaniem tymczasowym i może świadczyć o głębszej usterce.

Podsumowanie

Sprzęgło w wózkach widłowych jest kluczowym elementem układu napędowego, odpowiadającym za płynne przenoszenie mocy i kontrolę nad pojazdem. Zrozumienie zasad jego działania, rodzajów oraz regularna konserwacja są niezbędne dla zapewnienia wydajnej i bezpiecznej pracy maszyny. Wybór odpowiedniego typu sprzęgła, jego właściwa eksploatacja i serwisowanie znacząco wpływają na żywotność i niezawodność wózka widłowego.
