Wózek widłowy boczny: Kompleksowy przewodnik po zastosowaniach, konstrukcji i uprawnieniach

Współczesna logistyka stawia przed firmami coraz większe wyzwania, zwłaszcza w kontekście efektywnego wykorzystania przestrzeni magazynowej i bezpiecznego transportu zróżnicowanych ładunków. W odpowiedzi na te potrzeby powstały specjalistyczne urządzenia, takie jak wózki widłowe boczne, często nazywane również wózkami wysokiego składowania lub reach truckami. Maszyny te odgrywają kluczową rolę w magazynach, centrach logistycznych i zakładach produkcyjnych, gdzie konieczne jest sprawne przemieszczanie towarów, w tym ładunków dłużycowych, w ciasnych alejkach i na dużych wysokościach.

Czym jest wózek widłowy boczny? Definicja i charakterystyka

Wózek widłowy boczny to specjalistyczna maszyna należąca do kategorii urządzeń transportu bliskiego (UTB), a konkretnie wózków jezdniowych podnośnikowych. Wyróżnia się unikalną konstrukcją, w której karetka wideł z masztem i widłami umieszczona jest prostopadle do kierunku, w jakim ustawiony jest fotel operatora. Oznacza to, że operator siedzi bokiem do kierunku jazdy, co zapewnia mu dobrą widoczność pomimo zwartej konstrukcji urządzenia.

W przeciwieństwie do większości wózków widłowych, które mogą występować w wersji spalinowej lub elektrycznej, wózki widłowe boczne są dostępne wyłącznie w wersji elektrycznej, zasilane akumulatorem. Taki napęd umożliwia ich obsługę zarówno wewnątrz, jak i na zewnątrz budynków, zapewniając cichą i ekologiczną eksploatację.

Nazewnictwo i kategoryzacja

Wózki widłowe boczne często występują pod różnymi nazwami, które podkreślają ich kluczowe cechy:

• Wózki reach truck: Nazwa reach (z ang. dosięgać, zasięg) odnosi się do dużego zasięgu unoszenia masztu, co jest ich charakterystyczną cechą.
• Wózki boczne: Sugeruje jazdę bokiem do kierunku jazdy operatora, co jest kluczowe dla ich funkcjonalności.
• Wózki wysokiego składowania: Podkreśla ich podstawową funkcję w magazynach, jaką jest obsługa regałów o dużej wysokości.

Choć technicznie wszystkie te nazwy odnoszą się do dokładnie tych samych maszyn, warto znać ich inne określenia, aby bez problemu odnaleźć interesujący sprzęt w ofertach różnych producentów.

Różnice między wózkiem bocznym a tradycyjnym wózkiem czołowym

Główna różnica między wózkiem bocznym a tradycyjnym wózkiem czołowym polega na sposobie transportu ładunków. Tradycyjny wózek widłowy przewozi długie ładunki za pomocą wideł umieszczonych z przodu, co wymaga podjechania do ładunku na wprost i szerszych korytarzy w magazynie, aby bezpiecznie przewieźć transportowany towar. Natomiast wózek widłowy boczny podnosi i transportuje towary bokiem.

Maszt z widłami zamontowany jest z boku, prostopadle do osi pojazdu, co pozwala na podnoszenie i transportowanie ładunków równolegle do kierunku jazdy. Dzięki tej konstrukcji wózek boczny jest szczególnie przydatny w wąskich przejściach i przy obsłudze długich ładunków, takich jak rury czy belki - nie musi wykonywać wielu manewrów i obrotów, chcąc umieścić ładunek na wysokim regale.

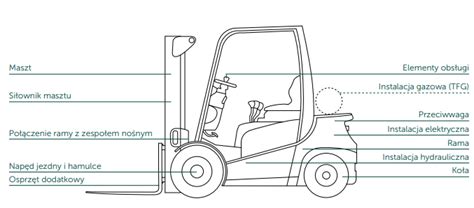

Konstrukcja wózka widłowego bocznego

Wózek boczny to zaawansowane urządzenie, które łączy w sobie precyzyjną konstrukcję, niezawodność i ergonomię. Jego budowa jest dostosowana do specyficznych zadań, jakie ma spełniać w magazynie:

• Kabina operatora: Zapewnia maksymalną widoczność w trakcie manewrów oraz komfort pracy. W standardowej konfiguracji operator siedzi bokiem, a koło napędowe umieszczone jest pod jego fotelem. Wózki Crown ESR oferują możliwość regulacji wysokości podłokietnika D4 oraz nachylenie ekranu wyświetlacza, co pozwala na idealne dopasowanie do każdego rodzaju sylwetki operatora.
• Maszt boczny: Centralny element konstrukcyjny, umożliwiający precyzyjne podnoszenie i opuszczanie ładunków wzdłuż osi pojazdu. Zapewnia stabilność podnoszonego ładunku i integruje się z systemem hydrauliki.
• Widły: Wykonane z wytrzymałych materiałów, zapewniają odporność na przeciążenia. Ich konstrukcja pozwala na sprawną operację w wąskich alejach.
• Układ napędowy: Projektowany tak, aby zapewnić płynną jazdę oraz wysoką manewrowość. Wydajne wózki boczne posiadają tylko i wyłącznie napęd elektryczny, co przekłada się na ekonomiczną eksploatację.
• Przeciwwaga: W wózku widłowym bocznym znajduje się pod przedziałem operatora, co pozwala na bezpieczne podnoszenie bardzo ciężkich ładunków i jednocześnie zmniejsza potrzebne miejsce manewrowe, co zwiększa pojemność magazynu.
• Elektronika: Zaawansowana elektronika integruje pracę wszystkich podzespołów. System operacyjny Gena w wózkach Crown ESR sprawia, że najważniejsze dane dotyczące wydajności są łatwe do odczytania, zrozumienia i użycia na kolorowym ekranie dotykowym o przekątnej 7 cali.

Zastosowanie wózków widłowych bocznych

Wózki widłowe boczne znajdują zastosowanie przede wszystkim w magazynach wysokiego składowania, gdzie odpowiadają za rozmieszczanie ładunków na regałach o dużej wysokości oraz późniejszą kompletację zamówień. Precyzując, służą do obsługi regałów magazynowych.

Najczęściej wózki boczne znajdują zastosowanie w:

• Tartakach: Do transportu desek, belek i innych elementów drewnianych o dużych gabarytach.
• Magazynach i centrach logistycznych: Do składowania ładunków dłużycowych na regałach wspornikowych, układania ich w blokach i sprawnej pracy w ciasnych, zabudowanych przestrzeniach. Optymalizują przepływ towarów między strefami przyjęć i wysyłki.
• Centrach dystrybucyjnych: Do transportu ładunków o dużej objętości, których nie da się przewieźć innymi urządzeniami transportu bliskiego.
• Marketach budowlanych: Niezastąpione przy przenoszeniu profili stalowych, rur czy arkuszy blachy.
• Hutach: Gdzie ciężar ładunków przekracza nawet 45 ton.
• Miejscach, gdzie towary są składowane wysoko: Na regałach sięgających aż po sufit.

Wózki boczne sprawdzają się w obiektach, gdzie występują niewielkie przestrzenie między półkami, mają mały promień skrętu i bardzo dobrą zwrotność. Umożliwiają wygodne przewożenie długich towarów, a także wszystkich tych, których transport jest utrudniony ze względu na objętość.

Ich wykorzystanie przekłada się na:

• Zwiększenie wydajności operacyjnej.
• Optymalizację przestrzeni magazynowej.
• Poprawę bezpieczeństwa pracy, dzięki ograniczeniu ryzyka uszkodzenia zarówno ładunków, jak i systemów składowania.

Obsługa ładunków dłużycowych

Chociaż wózki te mogą transportować palety, ich głównym przeznaczeniem jest transport ładunków dłużycowych, takich jak deski, profile stalowe czy rury. Wózki widłowe boczne są jednym z najbezpieczniejszych środków transportu bliskiego do przewozu takich ładunków, ponieważ ich budowa pozwala ograniczyć ryzyko uszkodzenia. Co więcej, poruszają się bokiem, co zwiększa widoczność podczas jazdy i pozwala uniknąć podnoszenia ładunku nad głową operatora.

Systemem magazynowym, który najlepiej odpowiada specyfice pracy wózków widłowych bocznych, są regały wspornikowe. Składają się one z podstaw, kolumn i ramion, które można dostosować do magazynów różnego typu oraz do ładunków dłużycowych o różnych wymiarach. Aby zwiększyć pojemność magazynu, można je zamontować na ruchomych podstawach.

Zalety wózka widłowego bocznego

Wózki widłowe boczne posiadają szereg zalet, które czynią je niezastąpionymi w wielu środowiskach pracy:

• Kompaktowa konstrukcja: Zwarta i niewielka budowa pozwala na łatwe użytkowanie w wąskich alejkach i korytarzach magazynowych.
• Duża zwrotność: Mały promień skrętu i możliwość poruszania się bokiem minimalizują potrzebę wykonywania skomplikowanych manewrów.
• Wysoka zdolność unoszenia: Maksymalna wysokość unoszenia, nawet do kilkunastu metrów (a w niektórych modelach do ponad 20 metrów), pozwala na sprawny transport pionowy ładunków w szybkim czasie na duże wysokości.
• Bezpieczeństwo: Boczny transport ładunku zwiększa widoczność dla operatora i ogranicza ryzyko uszkodzeń. Zabezpieczona daszkiem kabina wpływa na komfort i poczucie bezpieczeństwa.
• Uniwersalność: Mogą przewozić produkty o dużej objętości i ładunki dłużycowe, co jest niemożliwe dla zwykłych wózków widłowych w wąskich przestrzeniach.
• Napęd elektryczny: Umożliwia pracę wewnątrz i na zewnątrz budynków, jest cichy i ekonomiczny.

Rodzaje wózków bocznych

Wózki widłowe boczne występują w różnych wariantach, dostosowanych do specyficznych potrzeb i warunków pracy:

• Wózki boczne wielokierunkowe: Mogą poruszać się dowolnie we wszystkich kierunkach i obracać się wokół własnej osi. Obracające się maszty pozwalają operatorowi na pobieranie ładunków pod różnymi kątami. Dostępne są w wersjach trój- i czterokołowych.
• Wózki boczne czterokierunkowe: Zaprojektowane do poruszania się do przodu, do tyłu oraz na boki. Są prostsze w obsłudze, tańsze i mniej skomplikowane technicznie niż wielokierunkowe.
• Wózki boczne z kabiną stojącą: Operator stoi na platformie z tyłu maszyny, co umożliwia szybkie przemieszczanie się między różnymi stanowiskami pracy. Seria RR/RD firmy Crown jest przeznaczona dla operatora stojącego.
• Elektryczne wózki boczne: Zasilane bateriami, przeznaczone głównie do pracy wewnątrz budynków.
• Wózki boczne spalinowe: Napędzane silnikami Diesla lub LPG, przeznaczone do pracy na zewnątrz, gdzie wymagana jest większa moc i odporność na trudne warunki atmosferyczne. Często wykorzystywane na placach budowy.

Wymogi formalne, uprawnienia i szkolenia

Aby legalnie i bezpiecznie obsługiwać wózek widłowy boczny w Polsce, operator musi posiadać odpowiednie uprawnienia wydane przez Urząd Dozoru Technicznego (UDT). Zgodnie z przepisami, UDT podlegają wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia, a wózek widłowy boczny wysokiego składowania spełnia te kryteria.

Proces uzyskania uprawnień

Proces uzyskania uprawnień obejmuje:

1. Szkolenie: Realizowane w oparciu o program opracowany lub zatwierdzony przez UDT. Obejmuje zarówno część teoretyczną (budowa wózka, zasady bezpieczeństwa, przepisy BHP), jak i praktyczną (nauka obsługi konkretnego typu wózka, w tym manewrowania w trudnych warunkach).
2. Egzamin: Odbywa się przy udziale dwóch inspektorów UDT. Składa się z części teoretycznej (pytania jednokrotnego wyboru) i praktycznej (wykonanie manewrów, np. podnoszenia ładunku, jazdy slalomem lub cofania wózkiem widłowym).

Pozytywnie zaliczony egzamin uprawnia do obsługi wózków widłowych, w tym wózków reach truck, terenowych, czołowych, a także elektrycznego podnośnika paletowego.

Ważność uprawnień

Uprawnienia na maszyny typu reach truck zachowują ważność przez 5 lat. Po tym okresie konieczne jest ponowne sprawdzenie kwalifikacji, które zazwyczaj wymaga zdania egzaminu. Można jednak uniknąć tego po złożeniu wniosku o przedłużenie ważności zaświadczenia kwalifikacyjnego. Urząd Dozoru Technicznego honoruje również europejskie uprawnienia zdobyte w krajach członkowskich Unii Europejskiej lub Europejskiego Porozumienia o Wolnym Handlu (EFTA).

Przepisy archiwalne dotyczące zezwoleń imiennych

Do 10 sierpnia 2018 roku pracodawcy mieli prawo wystawiać imienne zezwolenia na wózek widłowy boczny wysokiego składowania. Obowiązywały one jedynie na terenie danego zakładu i były wydawane bezterminowo. Na mocy rozporządzenia Ministra Rozwoju i Finansów z dnia 15 grudnia 2017 r. możliwość ich udzielania została zlikwidowana, jednak ich ważność przedłużono do:

• 31 grudnia 2023 r. (dla zezwoleń wydanych do 31 grudnia 2004 r.).
• 31 grudnia 2026 r. (dla uprawnień przekazanych pracownikom przed 31 grudnia 2014 r.).
• 31 grudnia 2027 r. (dla pozostałych).

Eksploatacja i konserwacja wózka widłowego bocznego

Wózek boczny wymaga stosowania ścisłych zasad eksploatacji, które zapewniają bezpieczeństwo operatora, stabilność ładunku oraz długą żywotność urządzenia. Kluczowe aspekty to:

• Codzienna kontrola techniczna: Przed rozpoczęciem pracy operator powinien sprawdzić stan wideł, masztu, układów hydraulicznego i napędowego, elementów elektronicznych, opon, poziom naładowania akumulatora, działanie systemów bezpieczeństwa, pasów oraz hamulców.
• Przestrzeganie zasad podnoszenia i transportu ładunków: Wózek powinien być wykorzystywany zgodnie z maksymalnym udźwigiem podanym przez producenta, a ładunki muszą być stabilnie umieszczone na widłach i prawidłowo wyważone.
• Konserwacja i serwisowanie: Regularne przeglądy okresowe obejmują smarowanie elementów mechanicznych, kontrolę stanu hydrauliki, układu napędowego i systemów elektronicznych. W wózkach elektrycznych istotna jest dbałość o akumulatory: ich ładowanie zgodnie z zaleceniami producenta oraz kontrola poziomu elektrolitu (w przypadku ogniw tradycyjnych).
• Szkolenie operatorów: Operatorzy muszą być przeszkoleni w zakresie manewrowania w wąskich korytarzach, podnoszenia ładunków i reagowania w sytuacjach awaryjnych. Kontrolowanie prędkości, dbałość o widoczność ładunku i korzystanie z lusterek do monitorowania otoczenia są kluczowe.

Parametry wózków reach truck

Wybierając wózek boczny, warto zwrócić uwagę na jego parametry techniczne:

• Zasilanie: Zazwyczaj wózki reach truck to wózki akumulatorowe, zasilane bateriami kwasowo-ołowiowymi lub nowoczesnymi akumulatorami litowo-jonowymi, które są wydajniejsze i bezobsługowe.
• Udźwig i spadek udźwigu: Udźwig nominalny wynosi zazwyczaj od jednej do dwóch i pół tony. Należy pamiętać o spadku udźwigu na większych wysokościach, co oznacza, że powyżej pewnej wysokości urządzenie może podnieść tylko część swojego maksymalnego ładunku.
• Maksymalna wysokość podnoszenia: Zależy od modelu i może wynosić od kilku do ponad 20 metrów.
• Prędkość jazdy z ładunkiem i bez: Prędkość bez ładunku wynosi zazwyczaj do kilkunastu kilometrów na godzinę i jest niższa, gdy wózek jest załadowany.
• Szerokość korytarza roboczego: Dzięki kompaktowej konstrukcji, wózki reach truck mogą sprawnie manewrować w korytarzach o szerokości poniżej 3 metrów.
• Kabina operatora: Musi zapewniać komfort, bezpieczeństwo i maksymalną widoczność. Często wyposażona w regulowany fotel, intuicyjne sterowanie, systemy wspomagania i panoramiczne szyby.
• Przystosowanie do warunków zewnętrznych: Niektóre modele są przystosowane do pracy w chłodniach, przy regałach wjezdnych drive-in, w strefach zagrożenia wybuchem lub na nierównym terenie.
• Dodatkowe funkcje: Mogą obejmować różne tryby sterowania, automatyczne zmniejszenie prędkości na zakrętach, odzyskiwanie energii, ostrzeżenia serwisowe, programowalne parametry, systemy czujników oraz blokady dostępu.

Producenci wózków bocznych

Na rynku działa wielu renomowanych producentów oferujących wózki boczne. Do liderów należą:

• Baumann: Specjalizuje się wyłącznie w bocznych wózkach widłowych (spalinowych i elektrycznych).
• Combilift: Znany z innowacyjnych wózków wielokierunkowych i bocznych.
• Hubtex: Niemiecki producent wysokiej jakości wózków bocznych i wielokierunkowych, szczególnie dla przemysłu ciężkiego.
• Jumbo: Solidna marka w segmencie bocznych wózków widłowych.
• Fantuzzi: Producent ciężkiego sprzętu przeładunkowego, w tym bocznych wózków do zadań specjalnych.

Ponadto, znani producenci wózków widłowych ogólnego przeznaczenia, tacy jak Jungheinrich, Still czy Toyota, posiadają w swojej ofercie modele z bocznym załadunkiem lub konstrukcje przystosowane do podobnych zastosowań, np. reach trucki z boczną obsługą ładunku.
