Kompleksowy Przewodnik po Wózkach Widłowych Balkancar: Obsługa, Bezpieczeństwo i Dokumentacja

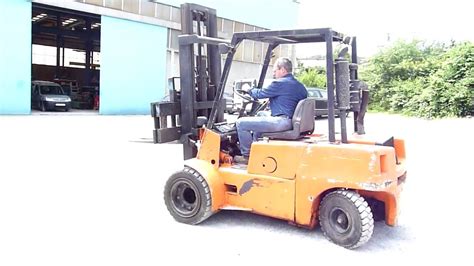

Wózki widłowe produkcji bułgarskiej, w szczególności marki Balkancar, są powszechnie spotykane w wielu przedsiębiorstwach. Choć niektóre modele, takie jak DV 1733 czy DV 1792, mogą być już starszej generacji, ich niezawodność i wszechstronność sprawiają, że nadal są w użyciu. Prawidłowa obsługa, znajomość zasad bezpieczeństwa oraz dostęp do dokumentacji technicznej są kluczowe dla efektywnej i bezpiecznej pracy.

Dostępność Dokumentacji Technicznej i Części Zamiennych

Znalezienie kompletnej dokumentacji technicznej dla starszych modeli wózków widłowych Balkancar, takich jak Balkancar DV 1733 o udźwigu 3,5 tony, może stanowić wyzwanie. Bezpośredni kontakt z firmą Balkancar w Bułgarii w sprawie dokumentacji technicznej dla starszych modeli może okazać się nieskuteczny, ponieważ przedstawiciele firmy często stwierdzają, że ze względu na wiek wózka nie posiadają żadnej dokumentacji technicznej.

Rozwiązanie problemu z dokumentacją

Pomimo początkowych trudności, istnieje możliwość pozyskania niezbędnych informacji. Po wielu próbach udało się nawiązać kontakt z jednym ze starych oddziałów Balkancar, zlokalizowanym w Jasiuniu (województwo Podkarpackie). Pan prowadzący serwis wózków widłowych w tym miejscu posiada pełną dokumentację techniczną dla modelu DV 1733. Należy zaznaczyć, że typowa, uniwersalna instrukcja serwisowa dla tego konkretnego modelu wózka nie istniała i nie jest dostępna. Dostępne są dwa główne typy dokumentacji:

• Instrukcja obsługi wraz z ilustracjami (katalog części).
• Dokumentacja techniczna specyficzna dla modelu DV 1733.

Katalog zawiera opisy z numerami części, co jest niezwykle pomocne przy remontach i serwisowaniu.

Gdzie znaleźć elementy do wózka?

W przypadku potrzeby remontu kapitalnego silnika lub innych podzespołów, jak w przypadku wózka Bułgara DV 1792, najlepiej sprawdzić u producenta lub dealera wózków, choć dla starszych modeli może być to trudne. Serwisy specjalizujące się w obsłudze starszych maszyn bułgarskich często posiadają dostęp do brakujących części lub zamienników.

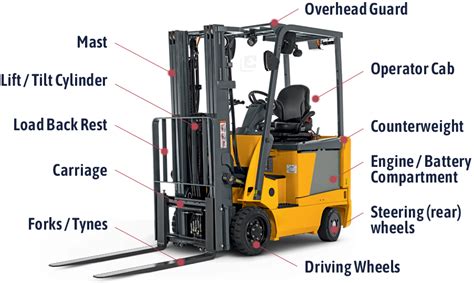

Elementy Konstrukcyjne Wózka Widłowego

Zrozumienie budowy wózka widłowego jest kluczowe dla jego prawidłowej i bezpiecznej obsługi. Podstawowe elementy wózka widłowego obejmują:

• Maszt
• Siłownik podnoszenia
• Karetka
• Widły
• Rama bezpieczeństwa (klatka wykonana jest z wytrzymałego materiału, aby zapewnić bezpieczeństwo operatora przed spadającymi przedmiotami)
• Kierownica
• Fotel
• Pokrywa silnika
• Przeciwwaga
• Koło tylne
• Siłownik przechyłu

Karetka masztu służy do zapewnienia stabilności ładunku. Kratka bezpieczeństwa chroni operatora przed spadającym ładunkiem. Na tylnym oparciu fotela znajduje się wspornik, na którym za pomocą klucza możemy ustawić wagę operatora. Ustawienie przechyłu kierownicy jest możliwe indywidualnie dla operatora; odblokowanie kolumny kierowniczej następuje poprzez przesunięcie dźwigni w dół (znajduje się po lewej stronie od kolumny kierowniczej). Stopnie znajdują się po obu stronach wózka, a rączka na lewym słupku klatki bezpieczeństwa.

Wskaźniki i Elementy Sterowania na Desce Rozdzielczej

Prawidłowe monitorowanie wskaźników na desce rozdzielczej jest niezbędne do oceny stanu technicznego wózka i zapobiegania awariom:

• Licznik mth: Wskazuje czas pracy silnika.
• Wskaźnik temperatury oleju w skrzyni biegów: Jeśli wskaźnik znajduje się na czerwonym polu, należy natychmiast zatrzymać wózek i zmniejszyć prędkość silnika, aby go ochłodzić.
• Wskaźnik ilości paliwa: Wskazuje ilość paliwa w zbiorniku.
• Wskaźnik ładowania akumulatora: Informuje o stanie naładowania baterii.
• Lampka niskiego ciśnienia oleju: Zapala się, gdy ciśnienie oleju jest za niskie.
• Kontrolka świec żarowych: Zapala się po przekręceniu stacyjki do pozycji „ON”, po uruchomieniu silnika gaśnie.
• Kontrolka ładowania akumulatora: Zapala się po przekręceniu stacyjki do pozycji „ON”, po uruchomieniu silnika gaśnie.
• Kontrolka przegrzania silnika: Zapala się podczas pracy silnika, gdy zostanie przekroczona standardowa temperatura. Jeśli wskaźnik znajduje się na czerwonym polu, należy natychmiast zatrzymać wózek.
• Wskaźnik zanieczyszczenia (osadu, wody): Informuje o zanieczyszczeniach w układzie.

Obsługa Sterowników i Regulacji

Stacyjka i uruchamianie

Kluczyk w stacyjce ma kilka pozycji:

• Pozycja „OFF”: Możliwe jest wyjęcie kluczyka, obieg elektryczny jest zamknięty.
• Pozycja „ON” (lub „2”): Po przekręceniu kluczyka do tej pozycji zapalają się wskaźniki i załącza się podgrzewanie silnika sterowane regulatorem.
• Pozycja „START” (lub „3”): Rozrusznik silnika jest uruchomiony. Nie należy trzymać rozrusznika załączonego dłużej niż 5 sekund.

Pedały i dźwignie

• Pedał powolnego poruszania się: Wciśnięcie pedału pozwala na dokładne manewrowanie wózkiem widłowym.
• Pedał przyspieszenia: Wciskanie pedału powoduje zwiększenie obrotów silnika, a zarazem zwiększenie prędkości wózka widłowego.
• Pedał sprzęgła: Przed zmianą biegów należy się upewnić, czy pedał sprzęgła jest wciśnięty maksymalnie.
• Dźwignie skrzyni biegów: Zamocowane są w podłodze. Występują 2 prędkości jazdy, zarówno przy jeździe w przód, jak i w tył. Należy zatrzymać całkowicie wózek przed zmianą dźwigni kierunku jazdy.
• Dźwignia przechyłu masztu: Ustawienie przechyłu masztu może być sterowane za pomocą tej dźwigni.
• Kierownica: Kręcenie w lewo powoduje skręt wózka widłowego w lewą stronę, a kręcenie w prawo powoduje skręt wózka w prawą stronę. Wózek posiada wspomaganie układu kierowniczego.

Regulacja fotela

Należy ustawić fotel do pozycji, która jest komfortowa dla operatora i zapewnia łatwy dostęp do wszystkich przyrządów sterujących. Pozycję fotela można odblokować, przesuwając dźwignię pod fotelem w prawo.

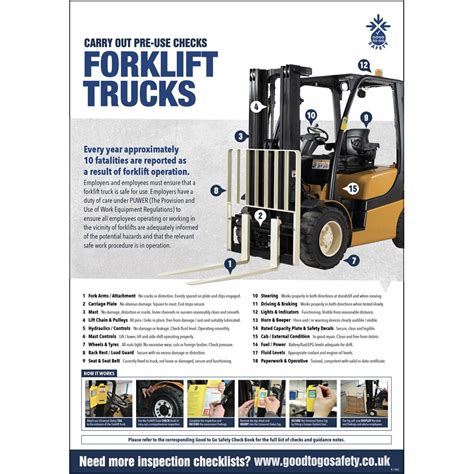

Kontrole Przed Rozpoczęciem Pracy i Konserwacja

Przed przystąpieniem do obsługi wózka widłowego, a także w ramach regularnej konserwacji, należy przeprowadzić szereg kontroli:

Sprawdzenie poziomu płynów

• Paliwo: Wskaźnik poziomu paliwa znajduje się na desce rozdzielczej. Sprawdzaj, czy ilość paliwa jest wystarczająca na dzień pracy. Nigdy nie należy używać wózka, gdy zostanie znaleziony wyciek paliwa.
• Olej silnikowy: Wyciągnąć miarkę oleju, wyczyścić ją i włożyć z powrotem. Wyciągnij ponownie i sprawdź poziom oleju.
• Płyn hamulcowy: Sprawdzać poziom płynu hamulcowego w zbiorniczku płynu. Poziom powinien być pomiędzy dwoma znakami na zbiorniczku. Płyn hamulcowy jest szkodliwy dla zdrowia.
• Płyn chłodniczy: Sprawdzić zbiorniczek wyrównawczy, czy poziom płynu znajduje się pomiędzy MIN a MAX. Jeśli płynu jest za mało, uzupełnić. Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C, ponieważ płyn chłodniczy jest niebezpieczny dla zdrowia. Należy dodawać czystej wody do chłodnicy. Korek hydrauliki znajduje się po prawej stronie maski; olej do hydrauliki nalewa się przez ten otwór.

Kontrola stanu ogólnego

• Akumulator: Na akumulatorze znajdują się znaczniki, które pozwalają operatorowi sprawdzić poziom elektrolitu. Poziom powinien być pomiędzy dwoma znacznikami.
• Paski napędowe: Za pomocą palców należy nacisnąć na pasek pomiędzy rolką pompy wody a rolką alternatora z siłą 10 kg, aby sprawdzić jego napięcie.
• Opony: Używając przyrządu do sprawdzenia ciśnienia, zmierzyć ciśnienie w ogumieniu. Jeśli zachodzi konieczność, uzupełnić powietrze. Upewnić się, czy powietrze nie uchodzi wentylem. Wszystkie nakrętki i śruby powinny być prawidłowo zamontowane i dokręcone przed napompowaniem kół. Napompowana opona potencjalnie jest niebezpieczna.
• Łańcuchy: Ustawienie napięcia łańcucha: poluzować nakrętkę zabezpieczającą 1, kręcić nakrętką 2 i ustawić odpowiednie napięcie łańcucha.
• Silnik i układ hydrauliczny: Sprawdzić silnik, złącza rurek hydraulicznych, chłodnice i układ jezdny pod kątem wycieków.
• Wentylator chłodnicy: Zwrócić szczególną uwagę na wentylator chłodnicy podczas inspekcji.

Smarowanie

Okres przesmarowywania zależy od warunków, w których pracuje wózek.

Procedura Uruchamiania Silnika

Przed uruchomieniem silnika należy sprawdzić, czy akumulator nie ma wyłącznika bezpiecznika w pozycji OFF. Jeśli nie, można przystąpić do umieszczenia kluczyka w stacyjce.

1. Umieścić kluczyk w stacyjce i przekręcić w pozycję 2 (ON). Zapalą się kontrolki i załączy się podgrzewanie silnika sterowane regulatorem.
2. Następnie przekręcić kluczyk w pozycję 3 (START) i zapalić silnik. Nie trzymać rozrusznika załączonego dłużej niż 5 sekund.
3. Jeśli silnik nie chce zapalić, należy poczekać 30 sekund przed kolejną próbą.
4. Po uruchomieniu silnika zaleca się krótkie, chwilowe wciśnięcie obydwu pedałów akceleratora. Po ich zwolnieniu powinny zgasnąć wszystkie kontrolki (smarowania i ładowania).
5. Nowy silnik może być obciążony, gdy osiągnie temperaturę 60 stopni. Przy osiągnięciu tej temperatury należałoby jak najszybciej obciążyć silnik. Nie należy przetrzymywać nieobciążonego silnika na wysokich obrotach.

Nie należy wykańczać silnika, gdy jest on przegrzany. Pozwalamy wtedy na pracę ok. 30 sekund.

Zasady Bezpiecznej Obsługi Wózka Widłowego

Obsługa wózków widłowych wymaga odpowiedniej wiedzy, umiejętności i pełnej koncentracji. Manipulowanie, często kilkutonowymi, wymagającymi ładunkami wiąże się z dużą odpowiedzialnością. W pracy operatora liczy się nie tylko koncentracja i skrupulatność, ale także umiejętność oszacowania odległości.

Wymagania dla operatora

Wózki widłowe mogą obsługiwać tylko operatorzy posiadający państwowe uprawnienia, które zdobywa się poprzez kursy teoretyczne i praktyczne. Sama instrukcja obsługi wózka widłowego nie wystarczy, by nauczyć się jazdy nim; w tym celu warto zadbać szczególnie o przygotowanie praktyczne. Pierwszą czynnością, gdy przystępuje się do obsługi wózka widłowego, powinno być koniecznie zapoznanie się z instrukcją obsługi wózka widłowego, ponieważ to w niej zawarte są wszystkie najbardziej istotne kwestie i informacje techniczne dotyczące pojazdu.

Ogólne zasady bezpieczeństwa

• Zawsze kieruj się przede wszystkim zdrowym rozsądkiem. Nie podejmuj się działań, które wydają się niebezpieczne czy ryzykowne.
• Zabrania się wsiadania i wysiadania z wózka widłowego, gdy się porusza.
• Nie należy przewozić innych pracowników na elementach obudowy pojazdu czy widłach. Poruszać się wózkiem widłowym można tylko pojedynczo.
• Należy kontrolować prędkość i przestrzegać znaków drogowych.
• Zwalniać i używać sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
• Obserwować podłoże. Zwalniać na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje.
• Nie używać wózka w słabo wentylowanych miejscach.
• Zabranie się poruszać wózkiem widłowym w pobliżu otwartego ognia. Należy upewnić się, czy w pobliżu nie ma otwartego ognia przed tankowaniem.
• Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C. Płyn chłodniczy jest niebezpieczny dla zdrowia.
• Podczas parkowania na pochyłościach należy upewnić się, czy hamulec ręczny został zaciągnięty. Parkować wózek na płaskim terenie, zaciągać hamulec ręczny.
• Wykluczone jest także opuszczanie pojazdu w momencie, gdy pracuje jego silnik. Wyłączyć silnik podczas przeprowadzania inspekcji.

Bezpieczny transport i manewrowanie

• Wózek widłowy nie może zostać przeładowany. Waga ładunku nie powinna być wyższa niż udźwig nominalny.
• Widły powinny zostać umieszczone centralnie z zachowaniem proporcji ciężaru. Upewnić się, że ładunek jest zabezpieczony prawidłowo i znajduje się na środku obu wideł.
• Nie podnoś ładunków niezabezpieczonych. Używa się stalowych lin do podnoszenia wózka.
• Nie zabierać ładunków na widły, gdzie najwyższy ładunek jest wyżej niż karetka. Jeśli jest to niemożliwe, upewnić się, że ładunek stoi stabilnie na widłach.
• Nie podjeżdżać do ładunków z dużą prędkością.
• Podczas jazdy nie należy trzymać wideł wysoko uniesionych. Unieść widły do pozycji transportowej i pochylić maszt w tył, jeśli jest to możliwe.
• Bądź ostrożny podczas jazdy na pochyłościach. Podczas jazdy z ładunkiem pod górę lub z góry należy jechać z ładunkiem skierowanym ku wzniesieniu, a bez ładunku odwrotnie.
• Podczas skrętu nie opuszczać wózka, gdyż jego prędkość skrętu jest znacznie szybsza niż ty.
• Unikać ostrego hamowania lub szybkiego zjazdu w dół.
• Ograniczać ruchy przechyłu masztu w tył i przód podczas załadunku i rozładunku. Podczas rozładunku towaru na dużej wysokości, wyprostować maszt do pionu z ładunkiem na wysokości 15 do 20 cm nad podłożem, a następnie podnieść do góry.

Procedura parkowania

Podczas opuszczania wózka należy opuścić widły na dół, przesunąć dźwignię zmiany biegów do pozycji neutralnej, wyłączyć silnik. Należy odblokować hamulec postojowy. Najpierw nacisnąć pedał hamulca roboczego lewą nogą, a potem odblokować hamulec postojowy.

Obsługa Wózków Elektrycznych Balkancar - Typowe Problemy

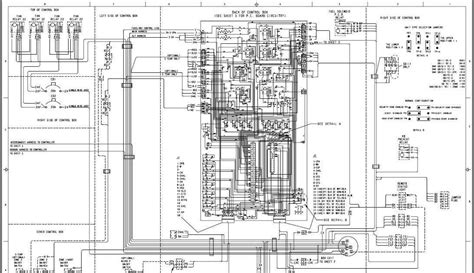

Niektóre elektryczne wózki widłowe produkcji bułgarskiej, zasilane baterią trakcyjną 80V i 30A, posiadają sterowanie na starych stycznikach. Zdarza się, że po wciśnięciu dźwigni kierunku jazdy wózek gwałtownie rusza, niezależnie od wciśnięcia pedału przyspieszenia. Problem ten może wskazywać na zużycie lub nieprawidłowe działanie styczników lub układu sterowania. Warto zaznaczyć, że istniały również modele z opornicami, co może mieć wpływ na charakterystykę jazdy.
