Dopuszczalne Opadanie i Zużycie Wideł w Wózkach Widłowych

Problem opadających wideł i ich zużycia to jedne z najczęściej zgłaszanych usterek w eksploatacji sprzętu magazynowego, mające bezpośredni wpływ na bezpieczeństwo i efektywność pracy. W artykule tym wyjaśniamy, jakie jest dopuszczalne zużycie wideł wózka, jak prawidłowo je zmierzyć, kiedy konieczna jest ich wymiana oraz jakie są normy dotyczące opadania mechanizmu podnoszenia.

Problem Opadających Wideł: Przyczyny i Konsekwencje

W praktyce operator zauważa sytuację, w której po podniesieniu ładunku widły stopniowo opadają bez użycia dźwigni sterującej. Opadanie wideł może doprowadzić do utraty stabilności ładunku oraz zagrożenia dla operatora i pracowników magazynu.

Mechanizm i Najczęstsze Przyczyny Opadania

Najczęściej przyczyną jest utrata ciśnienia w układzie hydraulicznym odpowiedzialnym za utrzymanie pozycji masztu. W starszych wózkach magazynowych problem ten pojawia się częściej, dotyczy to szczególnie maszyn, które pracują w trybie wielozmianowym w centrach logistycznych. W nowoczesnych wózkach widłowych stosuje się systemy bezpieczeństwa, które ograniczają ryzyko nagłego opadania masztu, co jednak nie oznacza, że usterki nie występują.

Siłownik hydrauliczny masztu to element, który bezpośrednio odpowiada za utrzymanie pozycji wideł w wózku widłowym. Za utrzymanie ciśnienia oleju w komorze siłownika odpowiadają uszczelnienia. W momencie gdy uszczelnienie ulegnie zużyciu, olej zaczyna przepływać między komorami cylindra. Rozdzielacz hydrauliczny steruje przepływem oleju pomiędzy pompą a siłownikami. Wózki pracujące w trudnych warunkach magazynowych są szczególnie narażone na takie awarie. Każda nieszczelność powoduje spadek ciśnienia w układzie.

Diagnostyka i Konserwacja

Prawidłowa diagnostyka problemu opadających wideł wymaga doświadczenia serwisowego. Najczęstszą przyczyną jest spadek ciśnienia w układzie hydraulicznym. Podstawowa diagnostyka, taka jak sprawdzenie poziomu oleju czy widocznych wycieków, jest możliwa samodzielnie. Najważniejsze jest regularne serwisowanie wózka widłowego, wymiana oleju hydraulicznego oraz kontrola szczelności przewodów. Koszt naprawy zależy od rodzaju uszkodzenia. W starszych wózkach często stosuje się regenerację siłownika zamiast wymiany. Koszt regeneracji zależy od modelu wózka. W przypadku popularnych modeli wózków widłowych części są szeroko dostępne.

Dopuszczalne Zużycie Wideł: Normy i Metody Pomiaru

Znaczenie Wideł i Proces Zużycia

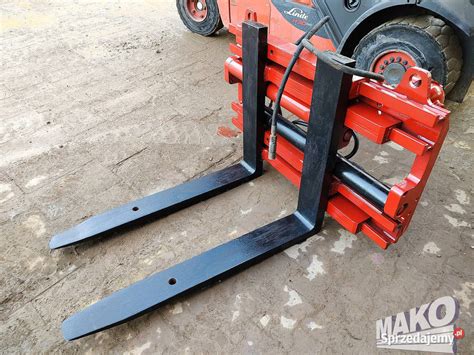

Widły to jeden z najistotniejszych elementów każdego wózka widłowego - odpowiadają za bezpośredni kontakt z ładunkiem i jego podnoszenie. Pracują w trudnych warunkach, często pod dużym obciążeniem i przy intensywnej eksploatacji. Nic więc dziwnego, że z czasem dochodzi do naturalnego zużycia wideł w wózku widłowym. Zużycie wideł w wózku widłowym to proces stopniowego ścierania się ich powierzchni roboczych, zwłaszcza grzbietu, ostrza i ramion wideł. Najczęściej wynika z codziennej eksploatacji, kontaktu z twardymi paletami, przeciążeniami lub niewłaściwym użytkowaniem. Im większe wytarcie, tym mniejsza nośność wideł. W skrajnych przypadkach może to prowadzić do upadku ładunku, uszkodzenia towaru, a nawet wypadku przy pracy.

Normy Bezpieczeństwa i Kryteria Wymiany

Normy bezpieczeństwa jasno określają, kiedy należy wycofać widły z eksploatacji. W świetle przepisów i norm maksymalny dopuszczalny poziom zużycia to 10% grubości wideł. Tę wartość określa m.in. norma ISO 5057 oraz wytyczne UDT. Oznacza to, że eksploatowane intensywnie wózki widłowe powinny podlegać regularnym kontrolom wideł, a pomiary najlepiej przeprowadzać dokumentując je w systemie. W aspekcie dopuszczalnego zużycia wideł wózka widłowego najważniejszy próg to: 10% ubytku materiału w stosunku do nominalnej grubości wideł. Warto o tym pamiętać, bo naruszenie tego limitu obniża nośność elementu, zagrażając bezpieczeństwu pracy. Zignorowanie sygnałów zużycia może skutkować nie tylko uszkodzeniem towaru, ale i poważnym wypadkiem. Ważne: zużycie wideł wózka widłowego nie jest procesem liniowym i może postępować w zależności od warunków pracy - kontaktu z metalowymi ładunkami, pracą na zewnątrz, obecnością pyłu lub środków chemicznych.

Jak Zmierzyć Zużycie Wideł?

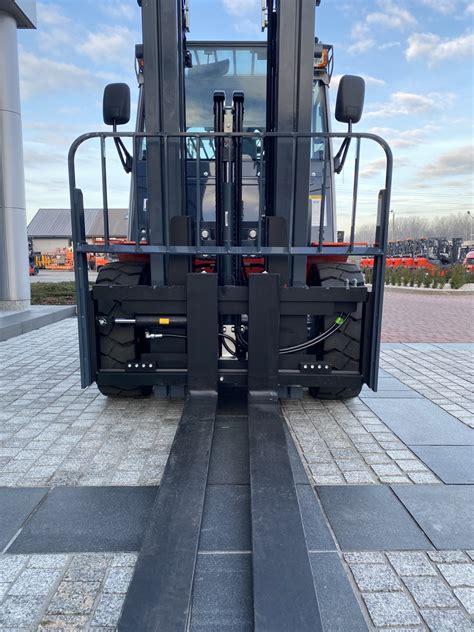

Ubytek grubości ostrza wideł jest najważniejszym parametrem. Najprostszą metodą jest porównanie aktualnej grubości ostrza do grubości fabrycznej. Przykład: jeśli pierwotna grubość ostrza wynosiła 50 mm, to dopuszczalne zużycie wideł kończy się przy wartości 45 mm. Ocena wideł musi uwzględniać nie tylko pomiar grubości, ale i ich ogólny stan konstrukcyjny. Dobrym rozwiązaniem jest także kontrola kąta ugięcia wideł oraz sprawdzenie stanu ich mocowania. Niektóre firmy serwisowe dysponują specjalnymi szablonami, które w kilka sekund pokazują, czy widły nadal spełniają normy, czy powinny trafić do wymiany.

Dlatego każdy operator powinien znać kryteria zużycia wideł wózka widłowego i potrafić rozpoznać, kiedy ich stan techniczny wymaga interwencji. Świadomość zagrożeń i bieżąca konserwacja to najprostszy sposób na przedłużenie żywotności wideł i uniknięcie kosztownych awarii.

Kluczowe Normy Techniczne Dotyczące Opadania i Zużycia Elementów Nośnych

Poniżej przedstawiono zbiór kluczowych norm i wymagań technicznych dotyczących dopuszczalnego opadania mechanizmów w wózkach widłowych oraz zużycia ich elementów nośnych, często sprawdzanych w kontekście bezpieczeństwa eksploatacji:

• Maksymalne odchylenie od pionowego położenia masztu: O ile wytwórca nie określi inaczej, maksymalne odchylenie od pionowego położenia masztu obciążonego ciężarem nominalnym, spowodowane wewnętrznym przeciekiem w układzie wychyłu, nie powinno przekroczyć 5° w czasie 10 min. Pomiar wykonuje się przy podniesionym ładunku. Zbyt szybkie przechylanie oznacza nieszczelności w hydraulice, co pogarsza stabilność wózka i zwiększa ryzyko upadku ładunku.
• Składowa opadania mechanizmu podnoszenia: O ile wytwórca nie określi inaczej, składowa opadania mechanizmu podnoszenia wózka o udźwigu do 10 t, obciążonego ciężarem nominalnym, nie powinna przekroczyć 100 mm w ciągu pierwszych 10 min. Pomiar wykonuje się przy obciążeniu nominalnym. Dla wózków o udźwigu powyżej 10 ton dopuszczalna wartość jest wyższa (200 mm / 10 min). Zbyt szybkie opadanie świadczy o nieszczelnościach w hydraulice, co może prowadzić do utraty kontroli nad ładunkiem i wypadku.
• Maksymalne wydłużenie łańcucha nośnego: Jeżeli instrukcja wózka nie stanowi inaczej, następujące w toku eksploatacji maksymalne wydłużenie łańcucha nośnego może wynosić nie więcej niż 3%. Im bardziej łańcuch się wydłuża, tym bardziej jest zużyty, a zużyty łańcuch jest słabszy i może pęknąć pod obciążeniem. Łańcuchy w maszcie wymienia się parami.
• Minimalna dopuszczalna grubość poziomej części wideł: Jeżeli instrukcja wózka nie stanowi inaczej, minimalna dopuszczalna grubość poziomej części wideł zmierzona w pobliżu ich naroża (pięty) wynosi około 10% grubości nominalnej. Zużycie w okolicy „pięty” mocno osłabia ich wytrzymałość, a ubytek 10% grubości może oznaczać nawet około 20% spadku nośności.

Elementy i Procedury Bezpieczeństwa

• Zawór bezpieczeństwa: Elementem chroniącym układ hydrauliczny przed nadmiernym wzrostem ciśnienia jest zawór bezpieczeństwa (przelewowy). Chroni on układ przed zbyt wysokim ciśnieniem, które mogłoby uszkodzić pompę, przewody i siłowniki.
• Kryteria prób układu hydraulicznego: Kryteria i warunki poprawnego wykonania prób układu hydraulicznego określa wytwórca urządzenia. Instrukcja (DTR) zawiera dokładne warunki testu.
• Obciążenie do próby szczelności: Optymalne obciążenie potrzebne do przeprowadzenia próby szczelności wewnętrznej układu hydraulicznego wynosi 100% obciążenia nominalnego. Próba ma sprawdzić, czy układ hydrauliczny jest szczelny w normalnych warunkach pracy, pod pełnym ciśnieniem.
• Badania doraźne: Badania doraźne eksploatacyjne wykonuje się m.in. po wymianie cięgien nośnych. Cięgna nośne (łańcuchy) odpowiadają bezpośrednio za podnoszenie ładunku. Ich wymiana wpływa na bezpieczeństwo pracy i nośność wózka, dlatego po takiej ingerencji konieczna jest dodatkowa kontrola przed ponownym dopuszczeniem wózka do pracy.

Stateczność Wózka Widłowego a Bezpieczeństwo Pracy

Sprawnie przebiegający transport wewnętrzny i magazynowy wymaga nie tylko odpowiednio działających wideł i hydrauliki, ale także dbałości o stateczność wózków widłowych. Stateczność wózka widłowego to nic innego jak jego umiejętność zachowania równowagi w każdej pozycji roboczej, zarówno gdy pojazd jest obciążony, jak i gdy nie posiada ładunku.

Usterki takie jak opadanie wideł czy nadmierne zużycie mają bezpośredni wpływ na stabilność. Dla zapewnienia stateczności wózki widłowe oraz inne urządzenia transportu bliskiego wyposaża się w szereg przydatnych elementów zabezpieczających, które mają na celu zapobiegać niebezpiecznym sytuacjom, np. ograniczniki prędkości wykonywania ruchów roboczych. Przykładem jest System Aktywnej Stabilności (SAS) wprowadzony przez producentów dla wózków widłowych Toyota, który monitoruje najważniejsze parametry pracy wózka, zmniejszając ryzyko i minimalizując przestoje.

Zagrożenia i Zasady Bezpieczeństwa

Jednym z powodów utraty stateczności wózka widłowego może być jego nadmierne przeciążenie. Operator nie może unosić ani transportować ładunków, których waga jest większa niż dopuszczalny maksymalny udźwig urządzenia, gdyż przeciążony wózek traci swoją stateczność, a jego przemieszczanie nie jest bezpieczne. Uszkodzeniu mogą ulec nie tylko transportowane ładunki, ale również mechanizmy pojazdu. Niewielkie, nieusuwane awarie, z czasem mogą przeobrazić się w większe i poważniejsze.

W przypadku kiedy wózek traci stateczność, operator powinien pozostać w kabinie i mocno trzymać się kierownicy. Próba wyskoczenia z wózka jest bardzo niebezpieczna i najczęściej kończy się przygnieceniem przez konstrukcję ochronną lub maszt. Kabina i pas bezpieczeństwa tworzą strefę ochronną, pod warunkiem, że operator w niej pozostanie. Zasada ta dotyczy przede wszystkim wózków z miejscem siedzącym (klasyczne wózki czołowe).

Ponadto, powinno się unikać jazdy wózkiem jezdniowym unoszącym po pochyłościach. Na stateczność wpływ ma wiele różnych czynników - od stanu technicznego urządzenia po rodzaj nawierzchni, dlatego regularne przeglądy są kluczowe dla zapewnienia bezpieczeństwa i sprawnego transportowania ładunków.
