Wózek widłowy elektryczny: kompleksowy przewodnik

Wózek widłowy elektryczny to nowoczesny rodzaj wózka jezdniowego z napędem silnikowym, który zrewolucjonizował transport wewnętrzny i składowanie ładunków. Dzięki swoim unikalnym cechom stanowi jedno z najpopularniejszych i najefektywniejszych rozwiązań w magazynach, halach produkcyjnych oraz wszędzie tam, gdzie konieczny jest precyzyjny transport ciężkich materiałów.

Niska emisyjność oraz poziom hałasu na poziomie około 70 dB czynią z elektrycznego widlaka idealne urządzenie do pracy wewnątrz budynku, a także w miejscach, gdzie ważne są warunki higieniczne. W porównaniu do wózków spalinowych czy gazowych, elektryczne wózki widłowe mają przewagę w zastosowaniach wewnątrz budynków, oferując ekologiczną, cichą i efektywną pracę. Wyróżniają się niskim zużyciem energii oraz wyjątkową zwrotnością, szczególnie w wąskich korytarzach. Z roku na rok sukcesywnie wzrasta liczba kupowanych nowych wózków widłowych elektrycznych, co jest wynikiem rosnących wymagań wobec współczesnego łańcucha dostaw oraz chęci wyboru przez przedsiębiorców najwyższej jakości sprzętów.

Według Raportu branżowego Widlak 2020, w 2019 roku udział zarejestrowanych nowych widlaków elektrycznych stanowił aż 72% ogółu rejestrowanych urządzeń w tym roku.

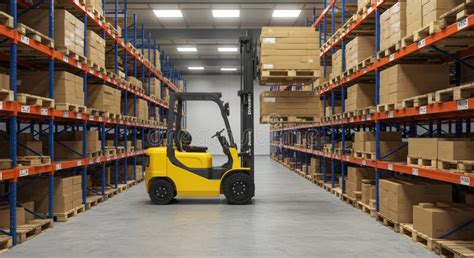

Zastosowanie wózków widłowych elektrycznych

Elektryczne wózki widłowe są wszechstronnymi maszynami, wykorzystywanymi do szerokiego zakresu operacji magazynowych i logistycznych:

• Transport ładunków pomiędzy poszczególnymi obszarami operacyjnymi na mniejsze i większe odległości.
• Układanie materiałów jeden na drugim (sztaplowanie).
• Realizacja operacji składowania na urządzeniach technicznych, takich jak regały paletowe.
• Kompletacja pozioma i pionowa zamówień.
• Rozładunek oraz załadunek samochodów ciężarowych.

Pomimo, iż wózki widłowe elektryczne przystosowane są głównie do poruszania się po płaskich i równych nawierzchniach, nie ma przeciwwskazań do tego by ich praca odbywała się także poza zamkniętymi halami i budynkami, na przykład na placach przymagazynowych. Mogą one pracować w każdych warunkach, także zimą, gdy temperatura spada poniżej zera. Warto jednak pamiętać o tym, iż miejsce postojowe dla widlaków zawsze powinno znajdować się wewnątrz budynku i chronić wózek przed negatywnym działaniem warunków atmosferycznych. W przypadku urządzeń pracujących na zewnątrz równie istotne jest, aby zapewnić operatorom odpowiednie bezpieczne warunki pracy, w tym dla urządzeń stale pracujących na zewnątrz zadbać o zabudowę kabiny - całkowitą lub częściową, która jest konieczna w mroźne czy deszczowe dni.

Budowa wózka widłowego elektrycznego

Budowa czołowego wózka widłowego elektrycznego niewiele różni się od budowy czołowego widlaka spalinowego. Głównym aspektem, który odróżnia je od siebie, jest oczywiście inne źródło napędu i zamontowana instalacja elektryczna. Elektryczny wózek czołowy zbudowany jest z ponad 5 000 elementów. Poszczególne komponenty konstrukcyjne, takie jak płyta podłogowa i ściany boczne, są wycinane laserowo ze stalowych płyt, a następnie tłoczone - po nadaniu im finalnego kształtu odbywa się spawanie ramy wózka.

Główne elementy konstrukcyjne:

• Widły - podstawowy element funkcyjny służący do przenoszenia materiałów. Najczęściej w kształcie litery L, mogą posiadać różne długości. Powszechnie stosuje się różnego typu osprzęt oraz przedłużki.
• Maszt - podstawowy element układu podnoszenia ładunku.
• Rama - główny element konstrukcyjny, na której opiera się cała maszyna.

Instalacja elektryczna w wózkach widłowych z napędem elektrycznym składa się z m.in. z następujących części:

• Baterii (akumulatora) - stanowi jedyne źródło zasilania maszyny.
• Silnika lub silników elektrycznych - napędzają koła oraz mechanizmy unoszące.
• Alternatora - element odpowiedzialny za ładowanie akumulatora.
• Czujników - monitorują różne parametry pracy wózka.
• Sterowników jazdy i układu podnoszenia.
• Innych drobniejszych elementów, takich jak regulator napięcia, światła, sygnały dźwiękowe itd.

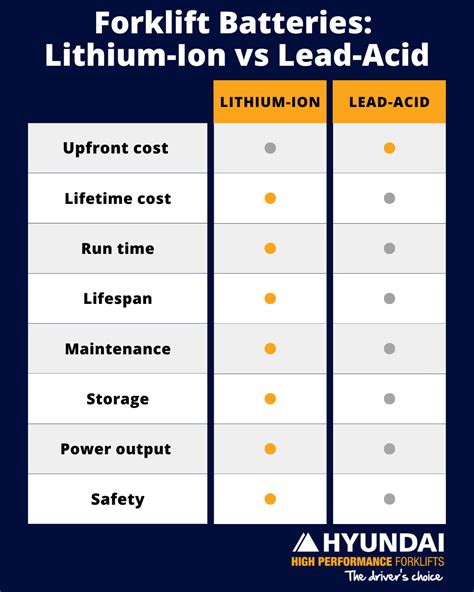

Rodzaje baterii w wózkach widłowych elektrycznych

Akumulator, czyli bateria, stanowi źródło zasilania wózka widłowego elektrycznego. Na rynku dostępne są widlaki z różnymi rodzajami baterii, które różnią się technologią, żywotnością i wymaganiami konserwacyjnymi.

Najpopularniejsze typy baterii:

• Kwasowo-ołowiowe - najbardziej rozpowszechnione rozwiązanie. Zbudowane z ogniw, okablowania oraz mieszanki kwasu siarkowego i wody. Dostępne są w wersji 24, 48 oraz 80 V. Jest to akumulator ładowany i nie należy dopuszczać do jego całkowitego rozładowania. Przy odpowiedniej konserwacji ich żywotność może wynosić w okolicach 5 lat, następnie akumulator można regenerować lub zakupić nowy. W przypadku baterii kwasowych nie jest wskazane doładowywanie.
• Żelowe - ciekawa alternatywa, w której elektrolit ma postać żelu, którą zawdzięcza krzemionce. Nie mają możliwości doładowania, ale też nie jest wymagana codzienna konserwacja, jak w przypadku baterii kwasowej. Ich żywotność wynosi około 1 500 cykli. Przynajmniej raz w tygodniu konieczne w ich przypadku jest przeprowadzenie całkowitego ładowania wyrównawczego.
• Litowo-jonowe (Li-Ion) - rozwiązanie wyraźnie droższe w porównaniu do standardowych akumulatorów, ale oferujące wiele zalet. Są lekkie, a ich żywotność wynosi do około 10 lat. Dobrze sprawdzają się w umiarkowanych temperaturach. Istnieje możliwość doładowywania baterii w dowolnym miejscu z dostępem do gniazda elektrycznego, co znacząco zwiększa elastyczność pracy.
• Litowo-żelazowo-fosforanowe (LiFePO4) - najbardziej nowoczesne, charakteryzujące się długą żywotnością. Tego typu baterie znajdziesz np. w wózkach widłowych BYD, ich żywotność wynosi do 22 000 cykli ładowania, a czas potrzebny do pełnego naładowania baterii wynosi zaledwie od 1-2 godzin.

Wybór rodzaju akumulatora może być problematyczny, tym bardziej, że poszczególni producenci starają się forsować baterie litowo-jonowe jako jedyną słuszną drogę, ze względu na ich wydajność i możliwości szybkiego ładowania.

Ładowanie wózków widłowych elektrycznych i przepisy

Ładowanie wózka widłowego elektrycznego jest proste i przypomina ładowanie innych urządzeń zasilanych bateriami. Nowoczesne wózki elektryczne zazwyczaj są wyposażone w zaawansowane systemy ładowania, które umożliwiają szybkie i efektywne ładowanie.

Przepisy jasno definiują wymagania co do pomieszczeń, w których ładowane są wózki widłowe elektryczne. Podstawą prawną jest w tym przypadku Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku. Planując przestrzeń dedykowaną do ładowania wózków, należy zadbać o specyficzne warunki:

• Minimalna wysokość pomieszczenia, w którym odbywa się ładowanie wózków widłowych elektrycznych, to 2 metry.
• Wymagane jest zachowanie szczególnych środków ostrożności, gdyż zawsze istnieje ryzyko wycieku kwasu, a podczas procesu ładowania, szczególnie baterii kwasowo-ołowiowych, wydziela się gaz.

Rodzaje i podział wózków widłowych elektrycznych

Rodzaje oraz podział wózków widłowych wynikają ze specyfiki procesów magazynowania oraz rosnących wymagań wobec współczesnego łańcucha dostaw. Nowoczesne środki transportu wewnętrznego to nie tylko najnowsza technologia, a również wąska specjalizacja pozwalająca na optymalizację poszczególnych operacji. Pod hasłem elektryczny wózek widłowy kryje się wiele jego odmian, dostosowanych do różnorodnych zastosowań:

• Wózki czołowe / z przeciwwagą - najbardziej uniwersalne, często używane do ogólnego transportu i sztaplowania.
• Wózek widłowy wysokiego składowania (Reach Truck) - znany na rynku jako Reach Truck. Operator zajmuje pozycję bokiem w kierunku jazdy, a przeciwwaga znajduje się pod jego fotelem. Umożliwiają składowanie ładunków na znacznych wysokościach.
• Wózek systemowy VNA (Very Narrow Aisle) - maszyna, która umożliwia składowanie ładunków na bardzo dużych wysokościach (powyżej 17 metrów) w bardzo wąskich korytarzach.
• Paleciak elektryczny (wózek widłowy paletowy z napędem elektrycznym) - służy do podnoszenia palet na niewielką wysokość i do transportu poziomego.
• Podnośnikowe wózki typu stacker - najprościej rzecz ujmując, jest to paleciak wyposażony w maszt, służący do pobierania, transportowania i odkładania palet na regały magazynowe.
• Wózki do kompletacji zamówień - bardzo pojemna kategoria, do której służą zarówno ciągniki transportowe, jak i dedykowane tylko i wyłącznie do tego wózki systemowe.
• Uniwersalne przegubowe elektryczne wózki widłowe - rozwiązanie bardzo wszechstronne, pozwalające operatorowi zmieniać kierunek rozlokowania obiektu na wysięgniku bez potrzeby manewrowania samym pojazdem.

Operator może obsługiwać wózek widłowy elektryczny na jeden z trzech sposobów. Modele podstawowe, służące do okazjonalnego transportu niewielkich ładunków, są wyposażone w dyszel, za pomocą którego steruje się urządzeniem. Operator idzie wówczas przed lub za wózkiem, kierując go w odpowiednie miejsce w magazynie. Niektóre z wózków z dyszlem mogą być obsługiwane także przez operatora stojącego na platformie wózka. Na dłuższych trasach najbardziej ergonomiczną pozycję zapewnia jazda bokiem do kierunku jazdy, która oferuje najlepszą widoczność i komfort obsługi.

Obsługa i bezpieczeństwo pracy

Obsługa wózka widłowego elektrycznego wymaga posiadania odpowiednich uprawnień. W Polsce są to uprawnienia UDT (Urząd Dozoru Technicznego), które można zdobyć po przejściu odpowiedniego szkolenia i zdaniu egzaminu praktycznego. Tylko operatorzy posiadający państwowe uprawnienia mogą obsługiwać widlaki.

Czynności przed rozpoczęciem pracy:

1. Zapoznanie się z instrukcją obsługi wózka widłowego - zawiera ona wszystkie najbardziej istotne kwestie i informacje techniczne dotyczące pojazdu.
2. Sprawdzenie stanu technicznego pojazdu - operator powinien opierać się głównie na adnotacjach zawartych w książce eksploatacji wózka oraz samodzielnie przeprowadzonych oględzinach. Należy zweryfikować uszkodzenia mechaniczne, poziom płynów (jeśli dotyczy), działanie kluczowych elementów (sterowanie, sygnalizacja) oraz poziom naładowania baterii. Nawet jeśli doskonale znamy dane urządzenie, musimy mieć świadomość, że do niebezpiecznej awarii mogło dojść podczas poprzedniej zmiany.
3. Uruchomienie silnika - należy sprawdzić, czy akumulator nie ma wyłącznika bezpiecznika w pozycji OFF. Jeśli nie, można przystąpić do umieszczenia kluczyka w stacyjce. Po przekręceniu do pozycji 2., w wózku zaświecą się kontrolki i włączy podgrzewanie silnika.
4. Po uruchomieniu silnika zaleca się krótkie, chwilowe wciśnięcie obydwu pedałów akceleratora. Po ich zwolnieniu zgasnąć powinny wszystkie kontrolki (smarowania i ładowania).

Podstawowe zasady bezpiecznej obsługi:

1. Kierowanie się zdrowym rozsądkiem - nie podejmuj się działań, które wydają się niebezpieczne czy ryzykowne. Magazyn to nie tor wyścigowy!
2. Właściwe umieszczenie ładunku na widłach - waga ładunku nie powinna być wyższa niż udźwig nominalny, do tego powinien on stabilnie trzymać się na widłach. Należy zwracać uwagę na umiejscowienie ładunku na widłach i umieć czytać tabelę spadków udźwigu.
3. Transport osób - poruszać się wózkiem widłowym można tylko pojedynczo (nie należy przewozić innych pracowników na elementach obudowy pojazdu czy widłach).
4. Jazda po pochyłym terenie - przód wózka z ładunkiem zawsze powinien być zwrócony w stronę wzniesienia.
5. Nie opuszczanie pojazdu - wykluczone jest opuszczanie pojazdu w momencie, gdy pracuje jego silnik.

Manipulowanie, często kilku tonowymi, wymagającymi ładunkami wiąże się z dużą odpowiedzialnością. W pracy operatora wózków widłowych liczy się nie tylko koncentracja i skrupulatność, ale także umiejętność oszacowania odległości, np. w trakcie obsługi wózków widłowych wysokiego składowania o wysokości podnoszenia nawet do kilkunastu metrów. Operator zawsze powinien pamiętać, że pracuje w przestrzeni, w której odbywa się ruch ludzi i maszyn.

Tabliczka znamionowa wózka widłowego

Tabliczka znamionowa wózka widłowego to niewielki, ale niezwykle istotny element każdego urządzenia transportu bliskiego. Z pozoru niepozorna tabliczka umieszczona na korpusie pojazdu zawiera kluczowe informacje techniczne, bez których bezpieczne i zgodne z przepisami użytkowanie wózka byłoby niemożliwe. Zarówno operator, jak i osoby odpowiedzialne za zarządzanie flotą wózków widłowych powinny znać jej znaczenie i umieć odczytać dane, które zawiera.

Tabliczka znamionowa to metalowa lub plastikowa płytka, montowana na widocznym i łatwo dostępnym miejscu wózka widłowego - najczęściej przy kabinie operatora lub na masztach urządzenia. Zgodnie z przepisami Urzędu Dozoru Technicznego (UDT), każdy wózek widłowy eksploatowany w magazynie, zakładzie przemysłowym czy centrum logistycznym, musi posiadać czytelną tabliczkę znamionową.

Co znajduje się na tabliczce znamionowej?

Na tabliczce znamionowej wózka widłowego znajduje się zestaw danych, które w dużej mierze decydują o możliwości prawidłowego i bezpiecznego użytkowania pojazdu:

• Producent i model wózka - określa, kto wyprodukował urządzenie i jaki to typ/model. Informacje te są niezbędne np. przy zamawianiu części zamiennych.
• Numer seryjny (fabryczny) - unikalny identyfikator konkretnego egzemplarza wózka widłowego.
• Udźwig nominalny - maksymalna masa ładunku, jaką wózek może bezpiecznie podnieść.
• Wysokość podnoszenia - maksymalna wysokość, na jaką wózek może podnieść ładunek.
• Masa własna wózka - ciężar samego wózka bez ładunku.
• Rok produkcji - informacja o dacie wyprodukowania urządzenia.
• Wykres udźwigu (diagram udźwigu) - często przedstawiany w formie tabeli lub grafiki, pokazuje, jak udźwig wózka zmienia się wraz z wysokością podnoszenia i odległością środka ciężkości ładunku.
• Rodzaj napędu (np. E dla elektrycznego, LPG dla gazowego, D dla diesla).

Dlaczego tabliczka znamionowa jest tak ważna?

Zgodnie z polskimi przepisami, wózki widłowe podlegają nadzorowi UDT. W ramach tego nadzoru wymagane są regularne przeglądy techniczne, które obejmują m.in. kontrolę stanu tabliczki znamionowej. W przypadku braku tabliczki lub nieczytelnych danych wózek może zostać wycofany z eksploatacji. Czasem zdarza się, że z różnych powodów tabliczka znamionowa ulega zniszczeniu, korozji lub odklejeniu. W takich sytuacjach konieczna jest wymiana tabliczki na nową, co musi być wykonane zgodnie z procedurami UDT.

Jeśli planujesz zakup używanego wózka, dokładna analiza tabliczki znamionowej powinna być jednym z pierwszych kroków. Warto również przechowywać kopię tabliczki (np. zdjęcie) w dokumentacji wózka.

Zakup i serwis wózków widłowych elektrycznych

Elektryczne wózki widłowe mogą być droższe w zakupie niż ich spalinowe odpowiedniki (nowy elektryczny wózek widłowy od znanego producenta wycenia się na około 70 000 zł wzwyż, podczas gdy spalinowe można nabyć już od 65 000 zł), jednak oferują wiele korzyści, które mogą uzasadniać tę inwestycję. Są bardziej ekonomiczne w eksploatacji, wymagają mniej konserwacji, a także są przyjazne dla środowiska. Czas pracy wózka widłowego elektrycznego zależy od pojemności jego akumulatora oraz intensywności użytkowania. Nowoczesne wózki elektryczne unoszące mogą pracować od 6 do 8 godzin na jednym ładowaniu.

Używane wózki widłowe elektryczne

Cena używanego wózka elektrycznego jest zawsze znacznie niższa niż kwota jaką trzeba zapłacić za nowe urządzenie. Ostateczną kwotę zakupu definiują składniki takie jak: stan techniczny, rok produkcji, wyposażenie oraz informacje zawarte w resursie wózka widłowego. Zazwyczaj używany wózek widłowy elektryczny potrafi być tańszy od nowego urządzenia o 30% do nawet 50% w przypadku starszych modeli. Jeśli wózek uprzednio przejdzie badania techniczne, warto rozważyć takie rozwiązanie.

Serwis

Drugą istotną kwestią jest profesjonalny serwis i naprawa wózków widłowych. Musimy pamiętać, że często jest on narzędziem pracy i jego nieprawidłowa eksploatacja może zagrozić pracownikom firmy. Regularny serwis gwarantuje bezpieczeństwo i długą żywotność urządzenia.
