Wózek widłowy elektryczny jest to rodzaj wózka jezdniowego z napędem silnikowym, stanowiący kluczowe narzędzie w wielu sektorach przemysłu i logistyki. Dzięki swojej specyfice, wyróżnia się na tle innych maszyn transportu wewnętrznego.
Czym jest Wózek Widłowy Elektryczny?
Niska emisyjność oraz poziom hałasu na poziomie 70dB czynią z elektrycznego widlaka idealne urządzenie do pracy wewnątrz budynku. Maszyny te są cenione za swoją ekologiczność i cichą pracę, co ma szczególne znaczenie w zamkniętych przestrzeniach magazynowych i produkcyjnych.
Zastosowanie Wózków Widłowych Elektrycznych
Tego typu maszyny są wykorzystywane do szerokiego zakresu operacji magazynowych i logistycznych, obejmujących:
- Transport ładunków pomiędzy poszczególnymi obszarami operacyjnymi.
- Układanie materiałów jeden na drugim (sztaplowanie).
- Realizację operacji składowania na urządzeniach technicznych, takich jak regały paletowe.
- Kompletacji poziomej i pionowej.
- Rozładunek oraz załadunek samochodów ciężarowych.
Budowa Wózka Widłowego Elektrycznego
Nie ma jednej odpowiedzi na pytanie, jak zbudowany jest wózek widłowy elektryczny. Poszczególne urządzenia różnią się względem siebie zastosowaniem, a co za tym idzie, konstrukcją. Przykładowo, elektryczny wózek czołowy zbudowany jest z ponad 5 000 elementów.
Proces Produkcji Ram Wózka
Poszczególne komponenty konstrukcyjne, takie jak płyta podłogowa i ściany boczne, są wycinane laserowo ze stalowych płyt, a następnie tłoczone. Po nadaniu im finalnego kształtu odbywa się spawanie ramy wózka, tworząc jego główną strukturę.
Kluczowe Elementy Konstrukcyjne
Do najważniejszych elementów konstrukcyjnych wózka widłowego elektrycznego należą:
- Widły - podstawowy element funkcyjny służący do przenoszenia materiałów. Najczęściej występują w kształcie litery L i mogą posiadać różne długości. Powszechnie stosuje się również różnego typu osprzęt oraz przedłużki, zwiększające ich funkcjonalność.
- Maszt - podstawowy element układu podnoszenia ładunku, odpowiedzialny za pionowy ruch wideł.
- Rama - główny element konstrukcyjny, na którym opierają się wszystkie pozostałe podzespoły wózka.
Instalacja Elektryczna
Instalacja elektryczna w wózkach widłowych z napędem elektrycznym składa się z następujących części: baterii (akumulatora), silnika lub silników elektrycznych, alternatora oraz różnego rodzaju czujników, które monitorują pracę maszyny.
Bateria (Akumulator)
Bateria w wózku widłowym elektrycznym stanowi jedyne źródło zasilania maszyny. Nowoczesne systemy mogą wykorzystywać również systemy odzyskiwania energii, choć to temat na oddzielny artykuł.

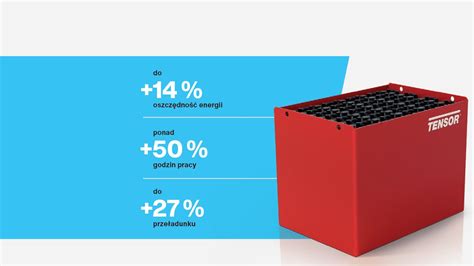

Rodzaje Baterii
Wybór rodzaju akumulatora może być problematyczny, tym bardziej, że poszczególni producenci starają się forsować baterie litowo-jonowe jako jedyną słuszną drogę. Na rynku dostępne są trzy główne typy baterii:
- Kwasowo-ołowiowe - najbardziej rozpowszechnione rozwiązanie. Zbudowane są z ogniw, okablowania oraz mieszanki kwasu siarkowego i wody. Wymagają regularnej konserwacji.
- Żelowe - ciekawa alternatywa. W nich elektrolit ma postać żelu, którą zawdzięcza krzemionce. Nie ma możliwości doładowywania w trakcie pracy, ale też nie jest wymagana tak intensywna konserwacja, jak w przypadku baterii kwasowej.
- Litowo-jonowe - rozwiązanie wyraźnie droższe w porównaniu do standardowych akumulatorów. Ich zaletą jest możliwość doładowywania baterii w krótkich przerwach, co znacznie zwiększa elastyczność pracy.
Bezpieczeństwo i Przepisy Dotyczące Ładowania Baterii
Przepisy jasno definiują wymagania co do pomieszczeń, w których ładowane są wózki widłowe elektryczne. Podstawą prawną jest w tym przypadku Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku. Planując przestrzeń dedykowaną do ładowania wózków, należy zadbać o odpowiednie warunki.
Minimalna wysokość pomieszczenia, w którym odbywa się ładowanie wózków widłowych elektrycznych to 2 metry. Wymagane jest zachowanie szczególnych środków ostrożności, gdyż zawsze istnieje ryzyko wycieku kwasu, a podczas procesu ładowania wydziela się gaz, co może prowadzić do zagrożeń.
Obsługa i Bezpieczeństwo Pracy Operacyjnej
Przygotowanie do Pracy
Przystępując do obsługi wózka, operator powinien być zaznajomiony z instrukcją. Należy sprawdzić stan techniczny maszyny, na której będziemy pracować, weryfikując uszkodzenia mechaniczne, poziom płynów, działanie kluczowych elementów (sterowanie, sygnalizacja) oraz poziom naładowania baterii. Nawet jeśli doskonale znamy dane urządzenie, musimy mieć świadomość, że do niebezpiecznej awarii mogło dojść podczas poprzedniej zmiany.
Zasady Bezpiecznej Jazdy
Obsługując elektryczny wózek widłowy, zawsze pamiętaj, że pracujesz w przestrzeni, w której odbywa się ruch ludzi i maszyn. Magazyn to nie tor wyścigowy! Podejmowanie zbędnego ryzyka i brawura są niedopuszczalne. Zwracaj uwagę na umiejscowienie ładunku na widłach - sprawdź na naszym blogu, jak czytać tabelę spadków udźwigu.
Rodzaje i Podział Wózków Widłowych Elektrycznych
Rodzaje oraz podział wózków widłowych wynikają ze specyfiki procesów magazynowania oraz rosnących wymagań wobec współczesnego łańcucha dostaw. Nowoczesne środki transportu wewnętrznego to nie tylko najnowsza technologia, a również wąska specjalizacja pozwalająca na optymalizację poszczególnych operacji. Do popularnych typów wózków elektrycznych zalicza się:
- Wózek systemowy VNA - maszyna, która umożliwia składowanie ładunków na bardzo dużych wysokościach (powyżej 17 metrów).
- Wózek widłowy wysokiego składowania (Reach Truck) - znany na rynku jako Reach Truck. Operator zajmuje pozycję bokiem w kierunku jazdy, a przeciwwaga znajduje się pod jego fotelem, co optymalizuje przestrzeń.
- Paleciak elektryczny - wózek widłowy paletowy z napędem elektrycznym, idealny do transportu poziomego.
- Podnośnikowe wózki typu stacker - najprościej rzecz ujmując, jest to paleciak wyposażony w maszt, umożliwiający podnoszenie ładunków na umiarkowane wysokości.
- Wózki do kompletacji zamówień - bardzo pojemna kategoria. Do kompletacji służą zarówno ciągniki transportowe, jak i dedykowane tylko i wyłącznie do tego wózki systemowe.
- Wózki czołowe / z przeciwwagą - najbardziej uniwersalne wózki, stosowane do różnorodnych zadań.
Nowoczesne Rozwiązania i Innowacje w Wózkach Widłowych Elektrycznych

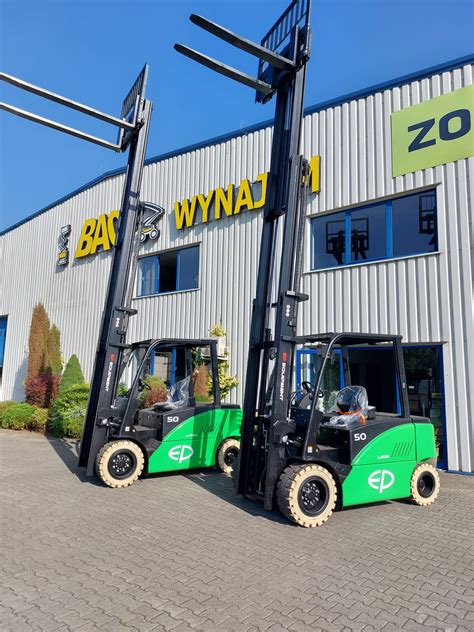

Wózek Widłowy Elektryczny EP CPD35L1
Elektryczny wózek widłowy EP CPD35L1 (3500 kg) to niezwykle uniwersalny wózek o bardzo nowoczesnej konstrukcji. Model L1 poradzi sobie bez problemu zarówno w halach, jak i na placach magazynowych, dzięki swojej wszechstronności. Wyróżnia się w pełni elektronicznym sterowaniem i wysokim stopniem dostosowania do operatora. Poza tym, oferuje 3500 kg udźwigu, 8 godzin ciągłej pracy i klasę wodoodporności IP54.
L1 to pierwsze elektryczne wózki widłowe od podstaw zaprojektowane do współpracy z baterią litowo-jonową, co pozwoliło maksymalnie wykorzystać przestrzeń wewnątrz konstrukcji. Dzięki temu wózek o szerokości niespełna 1,5 metra może unieść 3500 kg i poruszać się z prędkością maksymalną 16 km/h. Jeszcze kilka lat temu te liczby byłyby zupełnie niewiarygodne.
Wspomniana bateria litowo-jonowa nie tylko zapewnia imponujące osiągi, ale przede wszystkim długą pracę - 8 godzin intensywnego operowania przy zaledwie 2,5 godzinach ładowania. Elektryczny wózek widłowy L1 wyposażono też w komputer pokładowy, na którym można dostosować parametry jazdy do potrzeb i preferencji operatora. L1 może pochwalić się klasą wodoodporności IP54, nadaje się więc wspaniale jako wózek do pracy w każdych warunkach.
Elektryczne Wózki Widłowe STILL: Innowacje i Nagrody
Elektryczne wózki widłowe STILL to uniwersalne, efektywne i ekologiczne pojazdy transportu wewnętrznego. Oferta firmy obejmuje wózki o udźwigu nominalnym od 1 do 8 ton. Dzięki innowacyjnym technologiom pozwalają one uzyskać wydajność przeładunkową dorównującą rozwiązaniom z silnikiem na olej napędowy, nie wytwarzając przy tym CO2 i innych gazów cieplarnianych ani cząstek stałych.
Bezemisyjne elektryczne wózki widłowe STILL z przeciwwagą są dzięki temu doceniane w najważniejszych konkursach branżowych jako najbardziej ekologiczne i odpowiadające w związku z tym wyzwaniom przyszłości pojazdy intralogistyczne.
Seria STILL RX 20: Nagroda IFOY 2018
Seria elektrycznych wózków widłowych z przeciwwagą STILL RX 20 została wyróżniona nagrodą IFOY 2018. Jury uzasadniało ten wybór, stwierdzając, że: „Wózek jest niewiarygodnie cichy i przyjemny w prowadzeniu. Zapewnia dobrą widoczność we wszystkich kierunkach oraz - jak na tak kompaktowy pojazd - oferuje operatorowi zaskakująco dużo miejsca. Perfekcyjnie łącząc efektywność energetyczną i produktywność, RX 20 wytycza nowe standardy w segmencie wózków widłowych z przeciwwagą do 2,5 t”. Werdykt ten znalazł potwierdzenie w niezależnych badaniach pisma F+H relacjonowanych m.in. przez portal Logistics Inside.
Próbom poddano trójkołowy pojazd o udźwigu do 1,6 t w wersji z baterią litowo-jonową o pojemności 938 Ah. Wykazały one, że w porównaniu ze średnimi wartościami dla elektrycznych wózków widłowych w tej klasie udźwigu: praktyczny czas pracy RX 20 jest od 80 do 133 proc. dłuższy, zużycie energii na 100 palet - od 29 do 38 proc. mniejsze, a liczba palet obsłużonych podczas jednej zmiany, sięgająca 430 sztuk - jest od 4 do 15 proc. wyższa niż przeciętnie. W artykule F+H napisano: „Byliśmy pod wrażeniem charakteru RX 20. Podczas naszych prób wózek reagował na polecenia operatora szybciej niż jakakolwiek maszyna, którą dotąd testowaliśmy - zarówno w zakresie jazdy, przyspieszenia, jak i funkcji roboczych.”
Seria STILL RX 60-25/35: Nagroda IFOY 2020
W dwa lata później „Logistycznego Oscara” dostała seria STILL RX 60-25/35, elektryczne wózki widłowe w kategorii udźwigu od 2,5 do 3,5 tony. Jury wskazało przede wszystkim na ich potencjał dla propagowania gospodarki bezemisyjnej. W próbie produktywności badającej łącznie osiągi w zakresie przyspieszenia, jazdy i przemieszczeń pionowych, pojazd ustanowił nowy rekord w tej klasie, przewożąc w ciągu 8 godzin 363 palety.
Elektryczny wózek widłowy STILL RX 60-25/35 wypada pod tym względem korzystnie nie tylko w porównaniu z innymi pojazdami zasilanymi z akumulatora, ale także na tle pojazdów z silnikiem Diesla. Według niezależnych testów pisma F+H, wydajność przeładunkowa RX 60 w wersji High Performance jest o 9 proc. wyższa niż w przodujących dotąd w tym obszarze pojazdach spalinowych.
Fakt, że właśnie ten elektryczny wózek widłowy wyróżniono nagrodą IFOY 2020, Henry Puhl, członek zarządu STILL GmbH, komentował następująco: „Stworzenie RX 60-25/35 wiązało się z dużym nakładem pracy działu badań i rozwoju oraz integracją know-how. Efektem jest wózek wyróżniający się we wszelkich porównaniach niezwykłą wydajnością i potencjałem przewyższenia pod względem efektywności pojazdów spalinowych. Cieszę się, że międzynarodowe jury IFOY 2020 zdecydowało docenić tą nagrodą naszą pracę.”

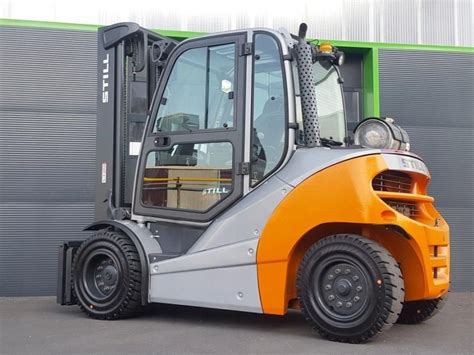

Seria STILL RX 60-60/80: Nagroda IFOY 2015 dla ciężkich ładunków
Oferta elektrycznych wózków widłowych STILL Polska od 2014 roku obejmuje także modele o udźwigu od 6 do 8 ton. O wyróżnionym nagrodą IFOY 2015 STILL RX 60-60/80 jury konkursu mówiło: „STILL RX 60-80 o udźwigu na poziomie 8-ton jest mocny i stabilny, a prowadzi się przy tym tak dobrze, jak pojazdy przewożące ładunki 4-5-tonowe. Tą maszyną STILL udowadnia, że napęd elektryczny stał się uzasadnioną i godną polecenia alternatywą w przedsiębiorstwach obsługujących ładunki o dużej masie.”
Dzięki wysokim osiągom, precyzji działania i świetnej ergonomii pracy, zwany „ekosiłaczem” wózek widłowy elektryczny RX 60-80 sprawdza się doskonale w przemyśle ciężkim, produkcji napojów czy piwowarstwie - wszędzie tam, gdzie pracuje się z najcięższymi paletami.
Decydując się na zakup elektrycznego widlaka, warto skorzystać z doświadczenia doradców technicznych. Wielu dostawców oferuje bezpłatne testy wybranej maszyny, a także urządzenia nowe i używane z pełną historią serwisową, co pozwala na dopasowanie rozwiązania do indywidualnych potrzeb magazynu.
