Instrukcja Obsługi Wózka Widłowego GPW

Niniejsza instrukcja obsługi przedstawia kluczowe informacje dotyczące bezpiecznej i efektywnej pracy z wózkiem widłowym GPW. Zapoznanie się z jej treścią jest niezbędne dla każdego operatora.

Podstawowe Elementy Wózka Widłowego

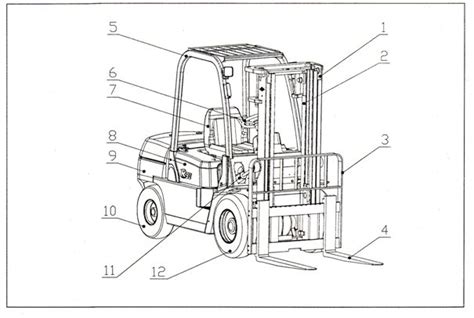

Zrozumienie budowy wózka widłowego jest kluczowe dla jego poprawnej eksploatacji. Poniżej przedstawiono główne komponenty:

• Maszt: Element konstrukcyjny odpowiedzialny za podnoszenie i opuszczanie ładunku.
• Siłownik podnoszenia: Mechanizm hydrauliczny zapewniający ruch masztu w górę i w dół.
• Karetka: Część masztu, do której zamocowane są widły, zapewniająca stabilność ładunku.
• Widły: Elementy służące do podnoszenia i transportu ładunków.
• Rama bezpieczeństwa: Konstrukcja chroniąca operatora przed spadającymi przedmiotami.
• Kierownica: Urządzenie sterujące kierunkiem jazdy wózka.
• Fotel: Miejsce pracy operatora, które powinno być ustawione dla maksymalnego komfortu i dostępu do sterowania.
• Pokrywa silnika: Osłona komory silnika.
• Przeciwwaga: Element balastujący, zapewniający stabilność wózka podczas podnoszenia ładunku.
• Koło tylne: Koła napędowe lub skrętne, w zależności od konstrukcji.
• Siłownik przechyłu: Mechanizm umożliwiający pochylanie masztu do przodu i do tyłu.
• Wspornik: Element na tylnym oparciu fotela, służący do regulacji wagi operatora za pomocą klucza.

Panel Sterowania i Wskaźniki

Panel sterowania zawiera szereg wskaźników i kontrolek informujących operatora o stanie technicznym wózka:

Wskaźniki

• Licznik motogodzin (mth): Wskazuje czas pracy silnika.
• Wskaźnik temperatury oleju w skrzyni biegów: Sygnalizuje temperaturę oleju. Przekroczenie czerwonego pola wymaga natychmiastowego zatrzymania wózka i schłodzenia silnika.
• Wskaźnik ilości paliwa: Informuje o poziomie paliwa w zbiorniku.
• Wskaźnik ładowania akumulatora: Sygnalizuje stan ładowania akumulatora.

Lampki Kontrolne

• Lampka ciśnienia oleju: Zapala się, gdy ciśnienie oleju jest zbyt niskie.
• Kontrolka ładowania akumulatora: Zapala się po przekręceniu kluczyka stacyjki do pozycji „ON” i gaśnie po uruchomieniu silnika.
• Kontrolka temperatury silnika: Zapala się podczas pracy silnika, gdy temperatura przekroczy standardowy poziom. Przekroczenie czerwonego pola wymaga natychmiastowego zatrzymania wózka.

Stacyjka Kluczykowa

• Pozycja „OFF” (Wyłączony): Obieg elektryczny jest zamknięty, możliwy jest demontaż kluczyka.
• Pozycja „ON” (Włączony): Po przekręceniu kluczyka do tej pozycji, zapalają się wskaźniki.
• Pozycja „START” (Uruchomienie): W tej pozycji rozrusznik silnika jest uruchamiany. Nie należy trzymać rozrusznika włączonego dłużej niż 5 sekund.

Sterowanie i Mechanizmy Jazdy

Poprawne posługiwanie się mechanizmami sterującymi zapewnia bezpieczeństwo i płynność pracy.

Pedały

• Pedał powolnego poruszania się (pełzacz): Umożliwia precyzyjne manewrowanie wózkiem. Wciskanie pedału zwiększa obroty silnika i prędkość wózka.
• Pedał sprzęgła: Należy go wcisnąć maksymalnie przed zmianą biegów.
• Pedał hamulca roboczego: Służy do zatrzymywania wózka.

Dźwignie

• Dźwignie skrzyni biegów: Zamocowane w podłodze, oferują 2 prędkości jazdy do przodu i do tyłu. Zmiana biegów wymaga całkowitego zatrzymania wózka i wciśnięcia pedału sprzęgła.
• Dźwignia zmiany kierunku jazdy: Należy zatrzymać wózek przed zmianą kierunku.
• Dźwignia przechyłu masztu: Steruje pochylaniem masztu do przodu i do tyłu.
• Dźwignia sterowania kierownicą: Umożliwia regulację pozycji kierownicy dla komfortu operatora.

Kierownica

Kręcenie kierownicą w lewo powoduje skręt wózka w lewo, a w prawo - w prawo. Wózek posiada wspomaganie układu kierowniczego.

Regulacja Fotela Operatora

Fotel operatora powinien być ustawiony w pozycji zapewniającej komfort i łatwy dostęp do wszystkich elementów sterujących. Pozycje fotela odblokowuje się przesuwając dźwignię pod fotelem w prawo. Na tylnym oparciu znajduje się wspornik do regulacji wagi operatora.

Bezpieczeństwo Operatora i Otoczenia

Przestrzeganie zasad bezpieczeństwa jest priorytetem podczas obsługi wózka widłowego.

Rama Bezpieczeństwa

Klatka wykonana jest z wytrzymałego materiału, chroniąc operatora przed spadającymi przedmiotami. Karetka masztu zapewnia stabilność ładunku.

Zasady Bezpiecznej Jazdy

• Przeładowanie: Wózek widłowy nie może zostać przeładowany.
• Położenie ładunku: Widły powinny być umieszczone centralnie, z zachowaniem proporcji ciężaru. Upewnij się, że ładunek jest zabezpieczony prawidłowo i znajduje się na środku obu wideł. Nie podjeżdżać do ładunków z dużą prędkością.
• Pochyłości: Należy zachować szczególną ostrożność podczas jazdy na pochyłościach. Podczas jazdy z ładunkiem pod górę lub z góry, należy jechać z ładunkiem skierowanym ku wzniesieniu, a bez ładunku odwrotnie.
• Ładunki niezabezpieczone: Zabrania się podnoszenia ładunków niezabezpieczonych.
• Otwarte ognień: Zabrania się poruszania wózkiem widłowym w pobliżu otwartego ognia.
• Parkowanie: Podczas parkowania należy opuścić widły na dół, przesunąć dźwignię zmiany biegów do pozycji neutralnej i wyłączyć silnik. Na pochyłościach należy upewnić się, że hamulec ręczny jest zaciągnięty. Parkować wózek na płaskim terenie.
• Prędkość i znaki drogowe: Należy kontrolować prędkość i przestrzegać znaków drogowych.
• Widoczność: Zwolnić i użyć sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
• Podłoże: Obserwować podłoże i zwalniać na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje.
• Wysokość wideł: Podczas jazdy nie należy trzymać wideł wysoko uniesionych.
• Ostre hamowanie i zjazdy: Unikać ostrego hamowania lub szybkiego zjazdu w dół.
• Wsiadanie i wysiadanie: Zabrania się wsiadania i wysiadania z wózka widłowego podczas jego ruchu.
• Transport ładunku: Unieść widły do pozycji transportowej i pochylić maszt w tył, jeśli jest to możliwe.
• Podnoszenie wózka: Używać stalowych lin do podnoszenia wózka.

Prace Konserwacyjne

• Tankowanie: Zatrzymać pojazd i wyłączyć silnik. Zaciągnąć hamulec ręczny. Upewnić się, że w pobliżu nie ma otwartego ognia. Po zakończeniu tankowania zamknąć korek paliwa.
• Inspekcja silnika: Wyłączyć silnik podczas przeprowadzania inspekcji. Zwrócić szczególną uwagę na wentylator chłodnicy.
• Wycieki: Nie używać wózka w przypadku wycieku paliwa. Sprawdzić silnik, złącza rurek hydraulicznych, chłodnicę i układ jezdny pod kątem wycieków.
• Układ chłodzenia: Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C. Płyn chłodniczy jest niebezpieczny dla zdrowia. Dodawać czystej wody do chłodnicy.

Konserwacja i Kontrola Poziomów Płynów

Regularna kontrola poziomu płynów eksploatacyjnych jest kluczowa dla prawidłowego działania wózka.

Paliwo

Wskaźnik poziomu paliwa znajduje się na desce rozdzielczej. Należy sprawdzać, czy ilość paliwa jest wystarczająca na cały dzień pracy.

Olej Silnikowy

Wyjąć miarkę oleju, wyczyścić ją, włożyć z powrotem, a następnie ponownie wyjąć, aby sprawdzić poziom oleju.

Płyn Hamulcowy

Poziom płynu hamulcowego w zbiorniczku powinien znajdować się pomiędzy dwoma znakami. Płyn hamulcowy jest szkodliwy dla zdrowia.

Elektrolit w Akumulatorze

Na akumulatorze znajdują się znaczniki sprawdzania poziomu elektrolitu. Poziom powinien znajdować się pomiędzy dwoma znacznikami. Otworzyć osłonę i usunąć korek wlewu.

Układ Hydrauliczny

Korek hydrauliki znajduje się po prawej stronie maski. Nalewać olej do hydrauliki przez ten otwór. Sprawdzić zbiorniczek wyrównawczy, czy poziom płynu znajduje się pomiędzy MIN a MAX. Jeśli płynu jest za mało, uzupełnić.

System Chłodzenia

Odkręcić korek odpływowy w celu opróżnienia układu chłodzenia. Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C.

Napięcie Łańcucha

Aby ustawić napięcie łańcucha, należy poluzować nakrętkę zabezpieczającą (1) i kręcić nakrętką (2) do uzyskania odpowiedniego napięcia.

Ciśnienie w Ogumieniu

Używając przyrządu do sprawdzania ciśnienia, zmierzyć ciśnienie w oponach. W razie potrzeby uzupełnić powietrze. Upewnić się, że powietrze nie uchodzi wentylem. Wszystkie nakrętki i śruby powinny być prawidłowo zamontowane i dokręcone przed napompowaniem kół.

Rozruch i Wyłączanie Silnika

Rozruch

1. Umieścić kluczyk w stacyjce i przekręcić w pozycję 2 - zapalą się kontrolki i załączy się podgrzewanie silnika.
2. Przekręcić kluczyk w pozycję 3 i zapalić silnik.
3. Jeśli silnik nie chce zapalić, poczekać 30 sekund.

Wyłączanie

Nie wyłączać silnika, gdy jest on przegrzany. Pozwolić mu pracować przez około 30 sekund. Nowy silnik może być obciążony, gdy osiągnie temperaturę 60 stopni.

Specyfikacje Techniczne i Pojemności

Poniższe dane dotyczące pojemności układów i zalecanych olejów są kluczowe dla prawidłowego serwisowania wózka widłowego GPW 202T.

• Skrzynia biegów: 35 litrów, olej HL46.
• Instalacja hydrauliczna: 50 litrów, olej HL46.
• Miska olejowa silnika: 8 litrów, olej Superol CC SAE 20W/40 (zimą np. 10W/30).
• Filtr powietrza: 0,35 litra, olej jak do silnika.

Rozwiązywanie Problemów

Problem z jazdą pod górkę

Jeśli wózek GPW 2007 manual ma problem z podjeżdżaniem pod górkę, objawiający się staniem kół w miejscu przy wyciu silnika, może to wskazywać na problemy z klasycznym sprzęgłem lub sprzęgłem hydrokinetycznym. Zaleca się sprawdzenie poziomu oleju w skrzyni biegów. Tarcza sprzęgła może pasować od Żuka, Nysy, Warszawy, UAZa. W przypadku niepewności co do stanu oleju, zaleca się jego wymianę. Powinien być stosowany olej solarny typu PN-54/C-96078 w ilości około 3,7L, lub inne oleje przekładniowe o klasie lepkości SAE10W30.

Problem z hamulcem ręcznym

Jeśli hamulec ręczny jest słaby i wózek zjeżdża ze wzniesienia po jego zaciągnięciu, pomimo wymiany szczotek/okładzin, regulacji na tłoczkach i naciągania linek, należy sprawdzić stan linek hamulcowych i ewentualnie je wymienić. Może być konieczna interwencja specjalisty w celu dokładnej diagnozy.
