Schemat hydrauliczny i eksploatacja wózków widłowych GPW

Wózki widłowe GPW są kluczowym elementem w przemyśle logistycznym, umożliwiającym efektywne przenoszenie i manipulację ciężkimi materiałami. Niniejsza instrukcja obsługi przedstawia kluczowe informacje dotyczące bezpiecznej i efektywnej pracy z wózkiem widłowym GPW. Zapoznanie się z jej treścią jest niezbędne dla każdego operatora. Dbałość o prawidłowe użytkowanie wózka zapewnia bezpieczeństwo i efektywność, a regularne przeglądy i konserwacja są kluczowe dla jego wydajnej pracy.

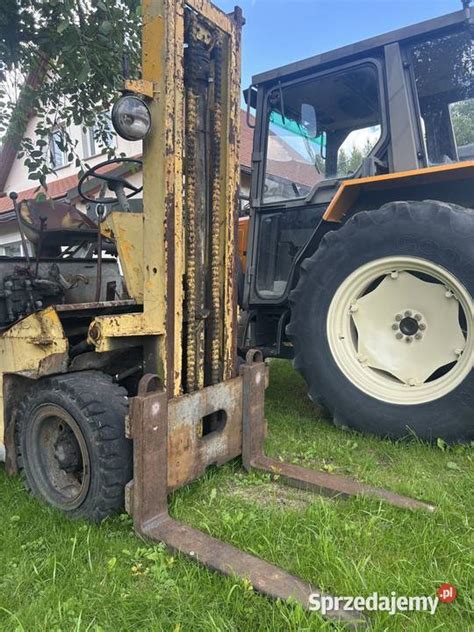

Podstawowe elementy wózka widłowego GPW

Zrozumienie budowy wózka widłowego jest kluczowe dla jego poprawnej eksploatacji. Główne komponenty to:

• Maszt: Element konstrukcyjny odpowiedzialny za podnoszenie i opuszczanie ładunku.
• Siłownik podnoszenia: Mechanizm hydrauliczny zapewniający ruch masztu w górę i w dół.
• Karetka: Część masztu, do której zamocowane są widły, zapewniająca stabilność ładunku.
• Widły: Elementy służące do podnoszenia i transportu ładunków.
• Rama bezpieczeństwa: Konstrukcja chroniąca operatora przed spadającymi przedmiotami.
• Kierownica: Urządzenie sterujące kierunkiem jazdy wózka, z wspomaganiem układu kierowniczego.
• Pokrywa silnika: Osłona komory silnika.
• Przeciwwaga: Element balastujący, zapewniający stabilność wózka podczas podnoszenia ładunku.
• Koło tylne: Koła napędowe lub skrętne, w zależności od konstrukcji.
• Siłownik przechyłu: Mechanizm umożliwiający pochylanie masztu do przodu i do tyłu.
• Wspornik: Element na tylnym oparciu fotela, służący do regulacji wagi operatora za pomocą klucza.

Panel sterowania i wskaźniki

Panel sterowania zawiera szereg wskaźników i kontrolek informujących operatora o stanie technicznym wózka.

Wskaźniki

• Licznik motogodzin (mth): Wskazuje czas pracy silnika.
• Wskaźnik temperatury oleju w skrzyni biegów: Sygnalizuje temperaturę oleju. Przekroczenie czerwonego pola wymaga natychmiastowego zatrzymania wózka i schłodzenia silnika.
• Wskaźnik ilości paliwa: Informuje o poziomie paliwa w zbiorniku.
• Wskaźnik ładowania akumulatora: Sygnalizuje stan ładowania akumulatora.

Lampki kontrolne

• Lampka ciśnienia oleju: Zapala się, gdy ciśnienie oleju jest zbyt niskie.
• Kontrolka ładowania akumulatora: Zapala się po przekręceniu kluczyka stacyjki do pozycji „ON” i gaśnie po uruchomieniu silnika.
• Kontrolka temperatury silnika: Zapala się podczas pracy silnika, gdy temperatura przekroczy standardowy poziom. Przekroczenie czerwonego pola wymaga natychmiastowego zatrzymania wózka.

Stacyjka kluczykowa

• Pozycja „OFF” (Wyłączony): Obieg elektryczny jest zamknięty, możliwy jest demontaż kluczyka.
• Pozycja „ON” (Włączony): Po przekręceniu kluczyka do tej pozycji zapalają się wskaźniki.
• Pozycja „START” (Uruchomienie): W tej pozycji rozrusznik silnika jest uruchamiany. Nie należy trzymać rozrusznika włączonego dłużej niż 5 sekund.

Sterowanie i mechanizmy jazdy

Poprawne posługiwanie się mechanizmami sterującymi zapewnia bezpieczeństwo i płynność pracy.

Pedały

• Pedał powolnego poruszania się (pełzacz): Umożliwia precyzyjne manewrowanie wózkiem. Wciskanie pedału zwiększa obroty silnika i prędkość wózka.
• Pedał sprzęgła: Należy go wcisnąć maksymalnie przed zmianą biegów.
• Pedał hamulca roboczego: Służy do zatrzymywania wózka.

Dźwignie

• Dźwignie skrzyni biegów: Zamocowane w podłodze, oferują 2 prędkości jazdy do przodu i do tyłu. Zmiana biegów wymaga całkowitego zatrzymania wózka i wciśnięcia pedału sprzęgła.
• Dźwignia zmiany kierunku jazdy: Należy zatrzymać wózek przed zmianą kierunku.
• Dźwignia przechyłu masztu: Steruje pochylaniem masztu do przodu i do tyłu.
• Dźwignia sterowania kierownicą: Umożliwia regulację pozycji kierownicy dla komfortu operatora.

Rozruch i wyłączanie silnika

1. Umieścić kluczyk w stacyjce i przekręcić w pozycję 2 - zapalą się kontrolki i załączy się podgrzewanie silnika.
2. Przekręcić kluczyk w pozycję 3 i zapalić silnik. Jeśli silnik nie chce zapalić, poczekać 30 sekund.

Nie wyłączać silnika, gdy jest on przegrzany. Pozwolić mu pracować przez około 30 sekund. Nowy silnik może być obciążony, gdy osiągnie temperaturę 60 stopni.

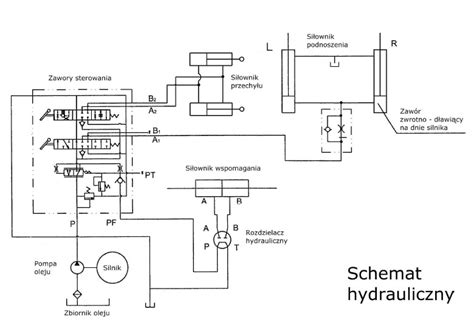

Układ hydrauliczny wózka widłowego GPW

Układ hydrauliczny wózka widłowego jest zaawansowanym systemem, który wykorzystuje ciśnienie cieczy (zwykle oleju hydraulicznego) do sterowania ruchem poszczególnych części wózka. Odpowiada on za możliwość unoszenia ładunków, co oznacza, że bez niego urządzenia te straciłyby swoją główną funkcję i zastosowanie. Hydraulika w wózkach widłowych działa na zasadzie przepływu oleju hydraulicznego pod wysokim ciśnieniem, który wprawia w ruch siłowniki.

Kluczowe elementy układu hydraulicznego

Układ hydrauliczny składa się z wielu części, jednak można wyróżnić kilka najważniejszych elementów:

• Pompa hydrauliczna: Serce układu hydraulicznego, odpowiedzialna za wygenerowanie przepływu oleju i wytworzenie ciśnienia potrzebnego do podnoszenia ładunków. W większości wózków widłowych pompę napędza silnik spalinowy pojazdu lub silnik elektryczny (w przypadku wózków elektrycznych). Pompa zasysa olej ze zbiornika hydraulicznego poprzez filtr, a następnie tłoczy go do obwodu pod wysokim ciśnieniem (często około 200-250 bar).
• Siłowniki hydrauliczne (cylindry hydrauliczne): Elementy wykonawcze, które bezpośrednio wykonują pracę, zamieniając ciśnienie oleju na ruch mechaniczny. W każdym wózku widłowym znajdziemy przynajmniej jeden siłownik podnoszenia (zainstalowany przy maszcie), a często także dwa symetryczne, które unoszą widły wraz z ładunkiem. Siłownik przechyłu umożliwia pochylenie masztu.
• Zawory sterujące: Pełnią rolę mózgu i strażnika w układzie hydraulicznym. Są to:
  • Rozdzielacz hydrauliczny: Centralny zawór kierunkowy obsługiwany przez operatora, który decyduje, do którego siłownika trafi olej.
  • Zawór bezpieczeństwa (maksymalny, przelewowy): Chroni układ przed zbyt wysokim ciśnieniem, otwierając się automatycznie i upuszczając nadmiar oleju z powrotem do zbiornika.
  • Zawory zwrotne i dławiące: Utrzymują właściwy kierunek i natężenie przepływu oleju. Zawory zwrotne zapobiegają cofaniu się oleju i samoczynnemu opadaniu wideł, natomiast zawory dławiące ograniczają przepływ, aby ruchy wideł i masztu były płynne i nie za szybkie.
• Zbiornik oleju hydraulicznego: Przechowuje olej hydrauliczny, niezbędny do prawidłowego funkcjonowania układu. Korek hydrauliki znajduje się po prawej stronie maski.
• Przewody (węże) z olejem hydraulicznym: Transportują olej w całym układzie.

Zarówno w wózkach widłowych spalinowych, jak i elektrycznych korzysta się z tego samego układu hydraulicznego, czyli układu otwartego.

Zasada działania układu hydraulicznego

Działanie hydrauliki w wózku widłowym można opisać w kilku krokach:

1. Uruchomienie pompy i pobór oleju: Po włączeniu wózka (uruchomieniu silnika) pompa hydrauliczna zasysa olej ze zbiornika. Olej przechodzi przez filtr, aby usunąć zanieczyszczenia, po czym trafia do pompy.
2. Wytworzenie ciśnienia roboczego: Tłoczony przez pompę olej osiąga wysokie ciśnienie i płynie przewodami w kierunku rozdzielacza. Na wyjściu z pompy znajduje się zawór bezpieczeństwa, który pozostaje zamknięty, dopóki ciśnienie nie przekroczy ustalonej granicy.
3. Sterowanie przepływem (rozdzielacz): Gdy operator chce podnieść ładunek lub pochylić maszt, przechyla odpowiednią dźwignię sterującą, co powoduje przestawienie sekcji rozdzielacza hydraulicznego. Otwiera się kanał prowadzący olej do odpowiednich siłowników.
4. Praca siłowników - podnoszenie ładunku: Olej wpływa do komór siłowników, napierające ciśnienie powoduje wysuw tłoczysk do góry, a co za tym idzie - uniesienie wideł wraz z ładunkiem. Pompa utrzymuje stały przepływ oleju, dzięki czemu ruch jest płynny. Ciśnienie automatycznie dostosowuje się do ciężaru ładunku.
5. Opuszczanie ładunku i powrót oleju: Aby opuścić ładunek, operator przestawia dźwignię w pozycję „opuszczanie”. Otwiera się inna sekcja rozdzielacza, która łączy górną część siłowników z przewodem powrotnym do zbiornika. Olej podtrzymujący tłoki zaczyna odpływać z siłowników, a ciężar ładunku wymusza wsuwanie się tłoczysk i kontrolowane opadanie wideł. Olej wraca do zbiornika, gotowy do ponownego użycia.

Powyższy opis to uproszczony schemat działania hydrauliki w standardowym wózku widłowym. W praktyce układ może jednocześnie zasilać kilka funkcji (np. podnoszenie i przechylanie).

Konserwacja i kontrola poziomu płynów

Regularna kontrola poziomu płynów eksploatacyjnych jest kluczowa dla prawidłowego działania wózka.

Paliwo

Wskaźnik poziomu paliwa znajduje się na desce rozdzielczej. Należy sprawdzać, czy ilość paliwa jest wystarczająca na cały dzień pracy.

Olej silnikowy

Wyjąć miarkę oleju, wyczyścić ją, włożyć z powrotem, a następnie ponownie wyjąć, aby sprawdzić poziom oleju.

Płyn hamulcowy

Poziom płynu hamulcowego w zbiorniczku powinien znajdować się pomiędzy dwoma znakami. Płyn hamulcowy jest szkodliwy dla zdrowia.

Elektrolit w akumulatorze

Na akumulatorze znajdują się znaczniki sprawdzania poziomu elektrolitu. Poziom powinien znajdować się pomiędzy dwoma znacznikami. Otworzyć osłonę i usunąć korek wlewu.

Układ hydrauliczny

Korek hydrauliki znajduje się po prawej stronie maski. Nalewać olej do hydrauliki przez ten otwór. Sprawdzić zbiorniczek wyrównawczy, czy poziom płynu znajduje się pomiędzy MIN a MAX. Jeśli płynu jest za mało, uzupełnić.

System chłodzenia

Odkręcić korek odpływowy w celu opróżnienia układu chłodzenia. Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C. Płyn chłodniczy jest niebezpieczny dla zdrowia. Dodawać czystej wody do chłodnicy.

Specyfikacje techniczne i pojemności wózka GPW 202T

Poniższe dane dotyczące pojemności układów i zalecanych olejów są kluczowe dla prawidłowego serwisowania wózka widłowego GPW 202T.

Rozwiązywanie najczęstszych problemów technicznych

Intensywna eksploatacja wózków widłowych sprawia, że układ hydrauliczny podlega zużyciu. Uszkodzenia mogą pojawiać się z czasem nawet przy prawidłowym użytkowaniu, zwłaszcza jeśli zaniedba się regularny serwis.

Wyciek oleju hydraulicznego

Objawia się obecnością plam oleju pod wózkiem lub mokrymi elementami masztu i siłowników. Oznacza ubytek medium roboczego i spadek ciśnienia w układzie, a dodatkowo stwarza zagrożenie (śliska podłoga, możliwość uszkodzenia pomp z powodu pracy „na sucho”). Typowe przyczyny to nieszczelności przewodów lub złączy, pęknięcia w wężach, uszkodzone uszczelnienia siłowników albo poluzowane połączenia.

Rozwiązanie: Zlokalizować źródło przecieku, wymienić uszczelki lub uszkodzony przewód, uzupełnić olej.

Spadek wydajności podnoszenia / brak ciśnienia

Wózek widłowy nagle „słabnie” - maszt podnosi się wolniej, szarpie lub w ogóle nie chce unieść nominalnego ładunku. Przyczyną bywa niedobór oleju hydraulicznego (jeśli np. wyciekł lub nie był dawno uzupełniany), zapowietrzenie układu, albo zużycie któregoś z kluczowych komponentów - np. zużyta pompa hydrauliczna nie osiąga już właściwego ciśnienia. Również zapchany filtr oleju lub zawór może dławić przepływ.

Rozwiązanie: Sprawdzić poziom i stan oleju (w razie czego dolać świeżego zgodnego ze specyfikacją), odpowietrzyć układ, skontrolować filtr (ewentualnie wymienić).

Samoistne opadanie masztu

Jeśli widły z uniesionym ładunkiem powoli opadają, mimo że nie wciskamy żadnej dźwigni, to znak, że układ nie utrzymuje ciśnienia. Zwykle winne są nieszczelne siłowniki (zużyte uszczelniacze tłoka przepuszczają olej wewnętrznie) lub nieszczelny zawór zwrotny w rozdzielaczu. Jest to bardzo niebezpieczne, ponieważ ładunek może osuwać się niekontrolowanie.

Rozwiązanie: Regeneracja siłowników (wymiana zestawów uszczelnień) albo naprawa/wymiana zaworu utrzymującego ciśnienie.

Szarpanie, wibracje, hałasy przy pracy hydrauliki

Głośna praca pompy (np. „jęczenie”), odgłosy syczenia czy bulgotania, a także drgania masztu przy podnoszeniu świadczą o nieprawidłowościach. Najczęstsze powody to zapowietrzenie układu, zbyt niski poziom oleju, zużycie pompy lub zaworów. Wibracje i szarpnięcia sugerują, że przepływ oleju nie jest równomierny albo ciśnienie nie trzyma stałego poziomu.

Rozwiązanie: Odpowietrzyć układ (usunąć pęcherze powietrza), upewnić się, że oleju jest odpowiednia ilość i że jest on czysty. Jeśli hałasy wydaje pompa, może to zwiastować jej zużycie (konieczna regeneracja).

Problem z jazdą pod górkę

Jeśli wózek GPW 2007 manual ma problem z podjeżdżaniem pod górkę, objawiający się staniem kół w miejscu przy wyciu silnika, może to wskazywać na problemy z klasycznym sprzęgłem lub sprzęgłem hydrokinetycznym. Zaleca się sprawdzenie poziomu oleju w skrzyni biegów.

Rozwiązanie: Sprawdzić poziom i stan oleju w skrzyni biegów, ewentualnie go wymienić. Tarcza sprzęgła może pasować od Żuka, Nysy, Warszawy, UAZa. Wózki widłowe mogły być wyposażone w silniki Ursus C-360.

Problem z hamulcem ręcznym

Jeśli hamulec ręczny jest słaby i wózek zjeżdża ze wzniesienia po jego zaciągnięciu, pomimo wymiany szczotek/okładzin, regulacji na tłoczkach i naciągania linek, należy sprawdzić stan linek hamulcowych i ewentualnie je wymienić.

Zapobieganie awariom i regularna konserwacja

Prawidłowe działanie układu hydraulicznego ma niebagatelny wpływ na działanie całego urządzenia. Już pierwsze niepokojące objawy, sugerujące uszkodzenie czy nieprawidłowości, powinny być niezwłocznie zgłaszane przełożonym oraz serwisowi wózków widłowych.

Próba szczelności układu hydraulicznego

W celu wykonania tej próby, należy zaparkować wózek widłowy na płaskim, utwardzonym podłożu. Urządzenie musi unieść ładunek o wadze równej jego udźwigowi nominalnemu na wysokość około 2,5 metra. Jeśli po upływie 10 minut widły z ładunkiem opadną nie więcej niż 100 mm (10 mm na minutę), a wychylenie masztu mechanizmu podnoszenia nie przekroczy 5%, oznacza to, że układ hydrauliczny jest szczelny. Jeżeli z kolei karetka wideł opadła znacznie szybciej lub na podłożu pod pojazdem pojawiły się plamy oleju hydraulicznego - konieczne będzie zgłoszenie tego serwisowi.

Test działania zamka hydraulicznego

W prosty i szybki sposób można również przetestować działanie zamka hydraulicznego. Wystarczy wysunąć tłoczysko siłownika podnoszenia na maksymalną długość, następnie wyłączyć napęd pompy zasilającej i ustawić dźwignie rozdzielacza (lub elektrozawór) na pozycji „opuszczanie”. Na poprawne działanie siłownika wskazuje brak zmiany w jego pozycji wyjściowej. Natomiast wszelkie odstępstwa sugerują problem, który należy jak najszybciej zgłosić.

Codzienna dbałość i regularne przeglądy

• Regularne przeglądy i serwis wózka widłowego: Najlepszym sposobem na uniknięcie poważnych awarii jest profilaktyka. Należy przestrzegać harmonogramu przeglądów zalecanego przez producenta wózka (zwykle co określoną liczbę motogodzin).
• Monitorowanie poziomu i stanu oleju hydraulicznego: Przed rozpoczęciem pracy zawsze sprawdź poziom oleju w zbiorniku hydraulicznym. Zbyt niski poziom grozi zassaniem powietrza do układu i uszkodzeniem pompy. Olej hydrauliczny powinien być także czysty i klarowny - jeżeli zauważysz, że zrobił się ciemny, mętny lub zawiera cząstki zanieczyszczeń, czas na jego wymianę. Wymiana oleju hydraulicznego powinna odbywać się regularnie (np. co około 1000 godzin pracy), zgodnie z instrukcją serwisową.
• Wymiana filtrów i utrzymanie czystości układu: Filtry hydrauliczne (ssawne i powrotne) wyłapują drobinki metalu, kurz i brud z oleju. Z czasem mogą się zapchać, ograniczając przepływ. Dlatego regularnie wymieniaj filtry - często zaleca się to robić np. co 2000 godzin pracy lub według wskazań serwisu.
• Kontrola uszczelnień, przewodów i połączeń: Przy codziennej obsłudze warto rzucić okiem na węże hydrauliczne - czy nie widać przetarć, pęknięć lub wycieków na złączach.
• Tankowanie: Zatrzymać pojazd i wyłączyć silnik. Zaciągnąć hamulec ręczny. Upewnić się, że w pobliżu nie ma otwartego ognia. Po zakończeniu tankowania zamknąć korek paliwa.
• Inspekcja silnika: Wyłączyć silnik podczas przeprowadzania inspekcji. Zwrócić szczególną uwagę na wentylator chłodnicy.
• Wycieki: Nie używać wózka w przypadku wycieku paliwa. Sprawdzić silnik, złącza rurek hydraulicznych, chłodnicę i układ jezdny pod kątem wycieków.
• Napięcie łańcucha: Aby ustawić napięcie łańcucha, należy poluzować nakrętkę zabezpieczającą (1) i kręcić nakrętką (2) do uzyskania odpowiedniego napięcia.
• Ciśnienie w ogumieniu: Używając przyrządu do sprawdzania ciśnienia, zmierzyć ciśnienie w oponach. W razie potrzeby uzupełnić powietrze. Upewnić się, że powietrze nie uchodzi wentylem. Wszystkie nakrętki i śruby powinny być prawidłowo zamontowane i dokręcone przed napompowaniem kół.
• Korzystanie z profesjonalnego serwisu i części zamiennych: Jeśli zauważysz poważniejsze problemy z hydrauliką, najlepiej zwrócić się do specjalistycznego serwisu wózków widłowych. Ważne jest także, by w razie konieczności wymiany zużytych elementów stosować wysokiej jakości części do wózków widłowych.

Zapewnia to długowieczność i niezawodność układu hydraulicznego w wózkach widłowych oraz bezpieczeństwo kabiny operatora.

Bezpieczeństwo operatora i otoczenia

Przestrzeganie zasad bezpieczeństwa jest priorytetem podczas obsługi wózka widłowego.

Rama bezpieczeństwa

Klatka wykonana jest z wytrzymałego materiału, chroniąc operatora przed spadającymi przedmiotami. Karetka masztu zapewnia stabilność ładunku.

Regulacja fotela operatora

Fotel operatora powinien być ustawiony w pozycji zapewniającej komfort i łatwy dostęp do wszystkich elementów sterujących. Pozycje fotela odblokowuje się przesuwając dźwignię pod fotelem w prawo. Na tylnym oparciu znajduje się wspornik do regulacji wagi operatora.

Zasady bezpiecznej jazdy

• Przeładowanie: Wózek widłowy nie może zostać przeładowany.
• Położenie ładunku: Widły powinny być umieszczone centralnie, z zachowaniem proporcji ciężaru. Upewnij się, że ładunek jest zabezpieczony prawidłowo i znajduje się na środku obu wideł. Nie podjeżdżać do ładunków z dużą prędkością.
• Pochyłości: Należy zachować szczególną ostrożność podczas jazdy na pochyłościach. Podczas jazdy z ładunkiem pod górę lub z góry, należy jechać z ładunkiem skierowanym ku wzniesieniu, a bez ładunku odwrotnie.
• Ładunki niezabezpieczone: Zabrania się podnoszenia ładunków niezabezpieczonych.
• Otwarty ogień: Zabrania się poruszania wózkiem widłowym w pobliżu otwartego ognia.
• Parkowanie: Podczas parkowania należy opuścić widły na dół, przesunąć dźwignię zmiany biegów do pozycji neutralnej i wyłączyć silnik. Na pochyłościach należy upewnić się, że hamulec ręczny jest zaciągnięty. Parkować wózek na płaskim terenie.
• Prędkość i znaki drogowe: Należy kontrolować prędkość i przestrzegać znaków drogowych.
• Widoczność: Zwolnić i użyć sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
• Podłoże: Obserwować podłoże i zwalniać na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje.
• Wysokość wideł: Podczas jazdy nie należy trzymać wideł wysoko uniesionych.
• Ostre hamowanie i zjazdy: Unikać ostrego hamowania lub szybkiego zjazdu w dół.
• Wsiadanie i wysiadanie: Zabrania się wsiadania i wysiadania z wózka widłowego podczas jego ruchu.
• Transport ładunku: Unieść widły do pozycji transportowej i pochylić maszt w tył, jeśli jest to możliwe.
• Podnoszenie wózka: Używać stalowych lin do podnoszenia wózka.
