Wózek Widłowy GPW: Charakterystyka, Budowa i Skrzynia Biegów

Niniejsza instrukcja obsługi przedstawia kluczowe informacje dotyczące bezpiecznej i efektywnej pracy z wózkiem widłowym GPW. Zapoznanie się z jej treścią jest niezbędne dla każdego operatora.

Wprowadzenie do Wózków Widłowych GPW

Wózki widłowe GPW, takie jak GPW 202T, GPW 2510E czy GPW 2007, są pojazdami przeznaczonymi do podnoszenia i przewożenia przedmiotów oraz materiałów o masie do 2000 kg. Znajdują zastosowanie w otwartych i zamkniętych magazynach portowych, kolejowych, zakładach produkcyjnych, a także w wagonach kolejowych. Mogą również holować przyczepy przy pomocy haka pociągowego.

Model GPW 2510E z 2000 roku wyposażony jest w 3-cylindrowy silnik Perkins, automatyczną skrzynię biegów ze zmiennikiem momentu (sprzęgłem hydrokinetycznym) oraz sterowane hydraulicznie sprzęgło wielopłytkowe cierne w przekładni. Natomiast GPW 2007 to starszy typ z manualną skrzynią biegów.

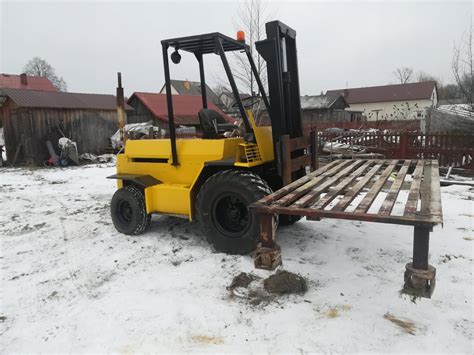

Kluczowe Parametry Techniczne Wózka Widłowego GPW 202T

Wózek widłowy GPW 202T charakteryzuje się następującymi parametrami:

• Nośność: 2000 kg
• Największa wysokość podnoszenia: 3200 mm
• Największa prędkość podnoszenia: 0,21 m/s
• Prędkość opuszczania: 0,3 m/s
• Szybkość jazdy na I biegu: do 9 km/h
• Szybkość jazdy na II biegu: do 16 km/h
• Najmniejszy promień skrętu: 2170 mm
• Ogumienie: pneumatyczne
• Długość bez osprzętu roboczego: 2520 mm
• Szerokość na ogumieniu pneumatycznym: 1240 mm
• Szerokość na masywach: 1080 mm
• Największa wysokość: 3850 mm
• Masa całkowita: 3600 kg

Budowa i Podstawowe Elementy Wózka Widłowego

Zrozumienie budowy wózka widłowego jest kluczowe dla jego poprawnej eksploatacji. Poniżej przedstawiono główne komponenty:

• Maszt: Element konstrukcyjny odpowiedzialny za podnoszenie i opuszczanie ładunku.
• Siłownik podnoszenia: Mechanizm hydrauliczny zapewniający ruch masztu w górę i w dół.
• Karetka: Część masztu, do której zamocowane są widły, zapewniająca stabilność ładunku.
• Widły: Elementy służące do podnoszenia i transportu ładunków.
• Rama bezpieczeństwa: Konstrukcja chroniąca operatora przed spadającymi przedmiotami.
• Kierownica: Urządzenie sterujące kierunkiem jazdy wózka.
• Pokrywa silnika: Osłona komory silnika.
• Przeciwwaga: Element balastujący, zapewniający stabilność wózka podczas podnoszenia ładunku.
• Koło tylne: Koła napędowe lub skrętne, w zależności od konstrukcji.
• Siłownik przechyłu: Mechanizm umożliwiający pochylanie masztu do przodu i do tyłu.
• Wspornik: Element na tylnym oparciu fotela, służący do regulacji wagi operatora za pomocą klucza.

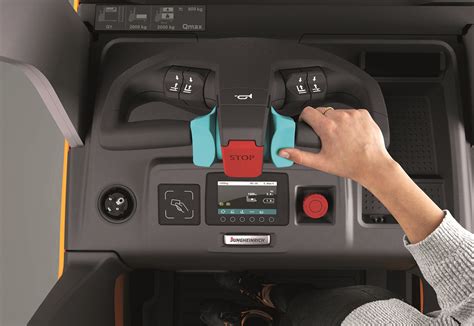

Panel Sterowania i Wskaźniki

Panel sterowania zawiera szereg wskaźników i kontrolek informujących operatora o stanie technicznym wózka.

Wskaźniki

• Licznik motogodzin (mth): Wskazuje czas pracy silnika.
• Wskaźnik temperatury oleju w skrzyni biegów: Sygnalizuje temperaturę oleju. Przekroczenie czerwonego pola wymaga natychmiastowego zatrzymania wózka i schłodzenia silnika.
• Wskaźnik ilości paliwa: Informuje o poziomie paliwa w zbiorniku.
• Wskaźnik ładowania akumulatora: Sygnalizuje stan ładowania akumulatora.

Lampki Kontrolne

• Lampka ciśnienia oleju: Zapala się, gdy ciśnienie oleju jest zbyt niskie.
• Kontrolka ładowania akumulatora: Zapala się po przekręceniu kluczyka stacyjki do pozycji „ON” i gaśnie po uruchomieniu silnika.
• Kontrolka temperatury silnika: Zapala się podczas pracy silnika, gdy temperatura przekroczy standardowy poziom. Przekroczenie czerwonego pola wymaga natychmiastowego zatrzymania wózka.

Stacyjka Kluczykowa

• Pozycja „OFF” (Wyłączony): Obieg elektryczny jest zamknięty, możliwy jest demontaż kluczyka.
• Pozycja „ON” (Włączony): Po przekręceniu kluczyka do tej pozycji, zapalają się wskaźniki.
• Pozycja „START” (Uruchomienie): W tej pozycji rozrusznik silnika jest uruchamiany. Nie należy trzymać rozrusznika włączonego dłużej niż 5 sekund.

Sterowanie i Mechanizmy Jazdy

Poprawne posługiwanie się mechanizmami sterującymi zapewnia bezpieczeństwo i płynność pracy.

Pedały

• Pedał powolnego poruszania się (pełzacz): Umożliwia precyzyjne manewrowanie wózkiem. Wciskanie pedału zwiększa obroty silnika i prędkość wózka.
• Pedał sprzęgła: Należy go wcisnąć maksymalnie przed zmianą biegów.
• Pedał hamulca roboczego: Służy do zatrzymywania wózka.

Dźwignie

• Dźwignie skrzyni biegów: Zamocowane w podłodze, oferują 2 prędkości jazdy do przodu i do tyłu. Zmiana biegów wymaga całkowitego zatrzymania wózka i wciśnięcia pedału sprzęgła.
• Dźwignia zmiany kierunku jazdy: Należy zatrzymać wózek przed zmianą kierunku.
• Dźwignia przechyłu masztu: Steruje pochylaniem masztu do przodu i do tyłu.
• Dźwignia sterowania kierownicą: Umożliwia regulację pozycji kierownicy dla komfortu operatora.

Kierownica

Kręcenie kierownicą w lewo powoduje skręt wózka w lewo, a w prawo - w prawo. Wózek posiada wspomaganie układu kierowniczego.

Regulacja Fotela Operatora

Fotel operatora powinien być ustawiony w pozycji zapewniającej komfort i łatwy dostęp do wszystkich elementów sterujących. Pozycje fotela odblokowuje się przesuwając dźwignię pod fotelem w prawo. Na tylnym oparciu znajduje się wspornik do regulacji wagi operatora.

Bezpieczeństwo Pracy z Wózkiem Widłowym GPW

Przestrzeganie zasad bezpieczeństwa jest priorytetem podczas obsługi wózka widłowego.

Rama Bezpieczeństwa

Klatka wykonana jest z wytrzymałego materiału, chroniąc operatora przed spadającymi przedmiotami. Karetka masztu zapewnia stabilność ładunku.

Zasady Bezpiecznej Jazdy

• Przeładowanie: Wózek widłowy nie może zostać przeładowany.
• Położenie ładunku: Widły powinny być umieszczone centralnie, z zachowaniem proporcji ciężaru. Upewnij się, że ładunek jest zabezpieczony prawidłowo i znajduje się na środku obu wideł. Nie podjeżdżać do ładunków z dużą prędkością.
• Pochyłości: Należy zachować szczególną ostrożność podczas jazdy na pochyłościach. Podczas jazdy z ładunkiem pod górę lub z góry, należy jechać z ładunkiem skierowanym ku wzniesieniu, a bez ładunku odwrotnie.
• Ładunki niezabezpieczone: Zabrania się podnoszenia ładunków niezabezpieczonych.
• Otwarte ognień: Zabrania się poruszania wózkiem widłowym w pobliżu otwartego ognia.
• Parkowanie: Podczas parkowania należy opuścić widły na dół, przesunąć dźwignię zmiany biegów do pozycji neutralnej i wyłączyć silnik. Na pochyłościach należy upewnić się, że hamulec ręczny jest zaciągnięty. Parkować wózek na płaskim terenie.
• Prędkość i znaki drogowe: Należy kontrolować prędkość i przestrzegać znaków drogowych.
• Widoczność: Zwolnić i użyć sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
• Podłoże: Obserwować podłoże i zwalniać na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje.
• Wysokość wideł: Podczas jazdy nie należy trzymać wideł wysoko uniesionych.
• Ostre hamowanie i zjazdy: Unikać ostrego hamowania lub szybkiego zjazdu w dół.
• Wsiadanie i wysiadanie: Zabrania się wsiadania i wysiadania z wózka widłowego podczas jego ruchu.
• Transport ładunku: Unieść widły do pozycji transportowej i pochylić maszt w tył, jeśli jest to możliwe.
• Podnoszenie wózka: Używać stalowych lin do podnoszenia wózka.

Prace Konserwacyjne

• Tankowanie: Zatrzymać pojazd i wyłączyć silnik. Zaciągnąć hamulec ręczny. Upewnić się, że w pobliżu nie ma otwartego ognia. Po zakończeniu tankowania zamknąć korek paliwa.
• Inspekcja silnika: Wyłączyć silnik podczas przeprowadzania inspekcji. Zwrócić szczególną uwagę na wentylator chłodnicy.
• Wycieki: Nie używać wózka w przypadku wycieku paliwa. Sprawdzić silnik, złącza rurek hydraulicznych, chłodnicę i układ jezdny pod kątem wycieków.
• Układ chłodzenia: Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C. Płyn chłodniczy jest niebezpieczny dla zdrowia. Dodawać czystej wody do chłodnicy.

Konserwacja i Kontrola Poziomów Płynów

Regularna kontrola poziomu płynów eksploatacyjnych jest kluczowa dla prawidłowego działania wózka.

Paliwo

Wskaźnik poziomu paliwa znajduje się na desce rozdzielczej. Należy sprawdzać, czy ilość paliwa jest wystarczająca na cały dzień pracy.

Olej Silnikowy

Wyjąć miarkę oleju, wyczyścić ją, włożyć z powrotem, a następnie ponownie wyjąć, aby sprawdzić poziom oleju.

Płyn Hamulcowy

Poziom płynu hamulcowego w zbiorniczku powinien znajdować się pomiędzy dwoma znakami. Płyn hamulcowy jest szkodliwy dla zdrowia.

Elektrolit w Akumulatorze

Na akumulatorze znajdują się znaczniki sprawdzania poziomu elektrolitu. Poziom powinien znajdować się pomiędzy dwoma znacznikami. Otworzyć osłonę i usunąć korek wlewu. Należy pamiętać, że akumulatory, nawet nieużywane, zużywają się z czasem kalendarzowym.

Układ Hydrauliczny

Korek hydrauliki znajduje się po prawej stronie maski. Nalewać olej do hydrauliki przez ten otwór. Sprawdzić zbiorniczek wyrównawczy, czy poziom płynu znajduje się pomiędzy MIN a MAX. Jeśli płynu jest za mało, należy go uzupełnić.

System Chłodzenia

Odkręcić korek odpływowy w celu opróżnienia układu chłodzenia. Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C.

Napięcie Łańcucha

Aby ustawić napięcie łańcucha, należy poluzować nakrętkę zabezpieczającą (1) i kręcić nakrętką (2) do uzyskania odpowiedniego napięcia.

Ciśnienie w Ogumieniu

Używając przyrządu do sprawdzania ciśnienia, zmierzyć ciśnienie w oponach. W razie potrzeby uzupełnić powietrze. Upewnić się, że powietrze nie uchodzi wentylem. Wszystkie nakrętki i śruby powinny być prawidłowo zamontowane i dokręcone przed napompowaniem kół.

Rozruch i Wyłączanie Silnika

Rozruch

Umieścić kluczyk w stacyjce i przekręcić w pozycję 2 - zapalą się kontrolki i załączy się podgrzewanie silnika. Następnie przekręcić kluczyk w pozycję 3 i zapalić silnik. Jeśli silnik nie chce zapalić, poczekać 30 sekund.

Wyłączanie

Nie wyłączać silnika, gdy jest on przegrzany. Pozwolić mu pracować przez około 30 sekund. Nowy silnik może być obciążony, gdy osiągnie temperaturę 60 stopni.

Specyfikacje Techniczne i Pojemności Płynów Eksploatacyjnych (GPW 202T)

Poniższe dane dotyczące pojemności układów i zalecanych olejów są kluczowe dla prawidłowego serwisowania wózka widłowego GPW 202T.

Typowe Problemy i Rozwiązania

Problemy z Układem Jazdy (GPW 2510E)

W przypadku problemów z układem jazdy, gdzie wózek raz ciągnie normalnie, a innym razem nie może ruszyć (dotyczy jazdy do przodu i do tyłu), pomimo sprawdzenia sprzęgła hydrokinetycznego (brak uszkodzeń mechanicznych czy śladów zużycia), wymiany dwóch filtrów w układzie jazdy i całkowitej wymiany oleju (28 litrów, szarawy kolor), a także wymiany tarcz wraz z pierścionkami uszczelniającymi w sprzęgle wielopłytkowym, należy kontynuować diagnostykę. Odnotowano ciśnienie oleju na przewodzie zasilającym sprzęgło wielopłytkowe (odpowiedzialnym za jazdę do tyłu) wynoszące około 12 atmosfer. Należy upewnić się, że poziom oleju w przekładni jest mierzony prawidłowo, zgodnie z instrukcją DTR, zwykle na rozgrzanym silniku i w specyficznej pozycji, a nie na wyłączonym silniku.

Problemy z Jazdą pod Górkę (GPW 2007 z Manualną Skrzynią Biegów)

Jeśli wózek GPW 2007 z manualną skrzynią biegów ma problem z podjeżdżaniem pod górkę, objawiający się staniem kół w miejscu przy wyciu silnika, może to wskazywać na problemy z klasycznym sprzęgłem lub sprzęgłem hydrokinetycznym. Zaleca się sprawdzenie poziomu oleju w skrzyni biegów. Tarcza sprzęgła może pasować od Żuka, Nysy, Warszawy, UAZa. W przypadku niepewności co do stanu oleju, zaleca się jego wymianę. Powinien być stosowany olej solarny typu PN-54/C-96078 w ilości około 3,7L, lub inne oleje przekładniowe o klasie lepkości SAE10W30.

Problemy z Hamulcem Ręcznym

Jeśli hamulec ręczny jest słaby i wózek zjeżdża ze wzniesienia po jego zaciągnięciu, pomimo wymiany szczotek/okładzin, regulacji na tłoczkach i naciągania linek, należy sprawdzić stan linek hamulcowych i ewentualnie je wymienić.

Inne Wskazówki Eksploatacyjne i Rozwiązywanie Problemów

• Odpalanie w zimie: Trudności z rozruchem w mroźne dni można złagodzić, podkładając starą kuchenkę elektryczną pod miskę olejową. Po około godzinie, przy temperaturze minus 15 stopni, wózek powinien łatwiej odpalić.
• Wydajność silnika: Użytkownicy zauważają, że silnik na "3 P" (prawdopodobnie 3-cylindrowy Perkins) jest wydajniejszy niż na "trzydziestce", ponieważ wtedy wolniej podnosi i nie dusi się przy obsłudze ładunków o masie 4,5 tony. Wózek z tym silnikiem radzi sobie dobrze nawet w terenie, na bliźniakach, i potrafi podnosić palety kostki brukowej, co nie zawsze jest możliwe dla innych wózków.
• Ładowność wywrotu: Należy pamiętać, że jeśli wózek ma udźwig 2000 kg, ale jego wywrot jest przeznaczony na 1 tonę, nie wolno dźwigać więcej niż tona, aby uniknąć uszkodzenia wywrotu. Dostępne są wywroty o większej ładowności, np. na 2,5 tony.
• Dostępność części: Wszystkie części do wózków GPW są dostępne na rynku.
