Niniejsza instrukcja ma na celu przedstawienie kluczowych aspektów bezpiecznej i efektywnej obsługi wózka widłowego HC 25, z uwzględnieniem zasad eksploatacji, konserwacji oraz bezpieczeństwa pracy. Prawidłowa obsługa wózka widłowego wymaga od operatora nie tylko wiedzy teoretycznej, ale także praktycznych umiejętności, zdobytych podczas kursu i popartych znajomością podstawowych zasad.
Podstawowe Zasady Bezpieczeństwa Pracy z Wózkiem Widłowym
Bezpieczeństwo jest priorytetem podczas obsługi wózka widłowego. Operator powinien zawsze kierować się zdrowym rozsądkiem i unikać ryzykownych działań. Należy pamiętać o przestrzeganiu następujących zasad:
- Wózek widłowy nie może zostać przeładowany. Widły powinny zostać umieszczone centralnie z zachowaniem proporcji ciężaru.
- Bądź ostrożny podczas jazdy na pochyłościach. Podczas jazdy z ładunkiem pod górę lub z góry należy jechać z ładunkiem skierowanym ku wzniesieniu, a bez ładunku odwrotnie.
- Nie podnoś ładunków niezabezpieczonych. Upewnić się, że ładunek jest zabezpieczony prawidłowo i znajduje się na środku obu wideł.
- Zabrania się poruszać wózkiem widłowym w pobliżu otwartego ognia.
- Podczas opuszczania wózka należy opuścić widły na dół, przesunąć dźwignię zmiany biegów do pozycji neutralnej, wyłączyć silnik. Podczas parkowania na pochyłościach należy upewnić się, czy hamulec ręczny został zaciągnięty.
- Zabrania się wsiadania i wysiadania z wózka widłowego, gdy się porusza.
- Parkować wózek na płaskim terenie, zaciągać hamulec ręczny.
- Kontrolować prędkość i przestrzegać znaków drogowych.
- Zwolnić i użyć sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
- Trzymać pojemniki z płynami, papier, chemikalia itp. z dala od otwartego ognia.
- Obserwować podłoże. Zwalniać na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje.
- Podczas jazdy nie należy trzymać wideł wysoko uniesionych.
- Unikać ostrego hamowania lub szybkiego zjazdu w dół.
- Klatka bezpieczeństwa chroni operatora przed spadającym ładunkiem. Karetka masztu służy do zapewnienia stabilności ładunku.
- Nie podjeżdżać do ładunków z dużą prędkością.
- Nie zabierać ładunków na widły, gdzie najwyższy ładunek jest wyżej niż karetka. Jeśli jest to niemożliwe, upewnić się, że ładunek stoi stabilnie na widłach.
- Ograniczać ruchy przechyłu masztu w tył i przód podczas załadunku i rozładunku.
- Podczas rozładunku towaru na dużej wysokości, wyprostować maszt do pionu z ładunkiem na wysokości 15 do 20cm nad podłożem, a następnie podnieść do góry.
- Nie używać wózka, kiedy zostanie znaleziony wyciek paliwa.
- Podczas skrętu nie opuszczać wózka, gdyż jego prędkość skrętu jest znacznie szybsza.
- Nie używać wózka w słabo wentylowanych miejscach.

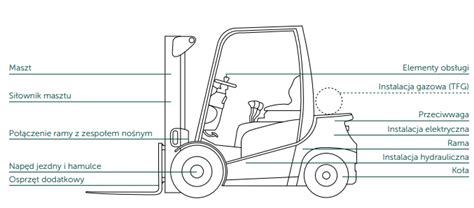

Budowa Wózka Widłowego HC 25
Zrozumienie budowy wózka widłowego jest kluczowe dla jego prawidłowej obsługi. Główne elementy wózka HC 25 to:
- Maszt
- Siłownik podnoszenia
- Karetka
- Widły
- Rama bezpieczeństwa
- Kierownica
- Fotel
- Pokrywa silnika
- Przeciwwaga
- Koło tylne
- Siłownik przechyłu
Panel Sterowania i Wskaźniki
Panel sterowania wózka HC 25 zawiera szereg wskaźników i kontrolek informujących o jego stanie technicznym:
- Licznik mth: Wskazuje czas pracy silnika.
- Wskaźnik temperatury oleju w skrzyni biegów: Jeśli znajduje się na czerwonym polu, należy natychmiast zatrzymać wózek i zmniejszyć prędkość silnika, aby go ochłodzić.
- Wskaźnik ilości paliwa w zbiorniku.
- Wskaźnik ładowania akumulatora.
- Lampka ciśnienia oleju: Zapala się, gdy ciśnienie oleju jest za niskie.
- Kontrolka po przekręceniu stacyjki do pozycji „ON”: Zapala się po przekręceniu stacyjki do pozycji „ON”, po uruchomieniu silnika gaśnie.
- Kontrolka temperatury silnika: Zapala się podczas pracy silnika, gdy zostanie przekroczona standardowa temperatura. Jeśli wskaźnik znajduje się na czerwonym polu, należy natychmiast zatrzymać wózek.
- Wskaźnik zanieczyszczenia (osadu, wody).
Elementy Sterujące
Do głównych elementów sterujących wózkiem HC 25 należą:
- Pedał powolnego poruszania się: Wciśnięcie pedału pozwala na dokładne manewrowanie wózkiem widłowym.
- Pedał akceleratora: Wciskanie pedału powoduje zwiększenie obrotów silnika, a zarazem zwiększenie prędkości wózka widłowego.
- Dźwignie skrzyni biegów: Zamocowane w podłodze, oferują 2 prędkości jazdy zarówno w przód, jak i w tył. Przed zmianą biegów należy upewnić się, czy pedał sprzęgła jest wciśnięty maksymalnie. Należy całkowicie zatrzymać wózek przed zmianą dźwigni kierunku jazdy.
- Dźwignia przechyłu masztu: Ustawienie przechyłu masztu może być sterowane za pomocą tej dźwigni.
- Kierownica: Wózek posiada wspomaganie układu kierowniczego. Kręcenie w lewo powoduje skręt wózka widłowego w lewą stronę, a kręcenie w prawo powoduje skręt wózka w prawą stronę. Ustawienie przechyłu kierownicy jest możliwe indywidualnie dla operatora. Odblokowanie kolumny kierowniczej następuje poprzez przesunięcie dźwigni w dół (znajduje się po lewej stronie od kolumny kierowniczej).
- Fotel operatora: Należy ustawić fotel do pozycji, która jest komfortowa dla operatora i zapewnia łatwy dostęp do wszystkich przyrządów sterujących. Pozycję fotela można odblokować, przesuwając dźwignię pod fotelem w prawo. Na tylnym oparciu znajduje się wspornik, na którym za pomocą klucza możemy ustawić wagę operatora.
- Klatka bezpieczeństwa: Wykonana jest z wytrzymałego materiału, aby zapewnić bezpieczeństwo operatora przed spadającymi przedmiotami.
- Stopnie: Znajdują się po obu stronach wózka.
- Rączka: Znajduję się na lewym słupku klatki bezpieczeństwa.
Procedury Obsługi Wózka Widłowego
Przygotowanie do Uruchomienia
Przed uruchomieniem wózka widłowego należy wykonać następujące czynności:
- Zapoznaj się z instrukcją obsługi wózka widłowego.
- Sprawdź stan techniczny pojazdu. Operator powinien opierać się głównie na adnotacjach zawartych w książce eksploatacji wózka oraz samodzielnie przeprowadzonych oględzinach.
- Sprawdź, czy akumulator nie ma wyłącznika bezpiecznika w pozycji OFF.
- Umieść kluczyk w stacyjce.
Uruchamianie Silnika
Aby uruchomić silnik, postępuj zgodnie z poniższymi krokami:
- Przekręć kluczyk w stacyjce do pozycji „ON” (poz. 2). Zapalą się kontrolki i załączy się podgrzewanie silnika sterowane regulatorem. Wskaźniki zapalą się na moment.
- Następnie przekręć kluczyk w poz. 3 i zapal silnik (pozycja START). Rozrusznik silnika jest uruchomiony.
- Nie trzymać rozrusznika załączonego dłużej niż 5 sekund.
- Jeśli silnik nie chce zapalić, należy poczekać 30 sekund przed kolejną próbą.
- Po uruchomieniu silnika zaleca się krótkie, chwilowe wciśnięcie obydwu pedałów akceleratora. Po ich zwolnieniu zgasnąć powinny wszystkie kontrolki (smarowania i ładowania).
- Nie przetrzymywać nie obciążonego silnika na wysokich obrotach.
- Nowy silnik może być obciążony, gdy osiągnie temperaturę 60 stopni. Przy osiągnięciu tej temperatury należałoby jak najszybciej obciążyć silnik.
- Nie wyłączać silnika, gdy jest on przegrzany. Pozwolić mu pracować na wolnych obrotach przez około 30 sekund.
Jak zdać Egzamin UDT-WÓZEK WIDŁOWY- część praktyczna 👷🏿❗❗
Przygotowanie do Jazdy
Po uruchomieniu silnika należy przygotować wózek do jazdy:
- Unieś widły do pozycji transportowej i pochyl maszt w tył, jeśli jest to możliwe.
- Odblokuj hamulec postojowy. Najpierw naciśnij pedał hamulca roboczego lewą nogą, a potem odblokuj hamulec postojowy.
Jazda i Manewrowanie
Podczas jazdy i manewrowania wózkiem widłowym:
- Zawsze należy zwracać szczególną uwagę na właściwe umieszczenie ładunku na widłach wózka. Waga ładunku nie powinna być wyższa niż udźwig nominalny, do tego powinien on stabilnie trzymać się na widłach.
- Poruszać się wózkiem widłowym można tylko pojedynczo (nie należy przewozić innych pracowników na elementach obudowy pojazdu czy widłach).
- Manipulowanie, często kilkutonowymi, wymagającymi ładunkami wiąże się z dużą odpowiedzialnością. W pracy operatora wózków widłowych liczy się nie tylko koncentracja i skrupulatność, ale także umiejętność oszacowania odległości (np. w trakcie obsługi wózków widłowych wysokiego składowania o wysokości podnoszenia nawet do kilkunastu metrów).
Czynności Załadunku i Rozładunku
Załadunek i rozładunek towarów to najczęściej wykonywane czynności w trakcie całodziennej obsługi wózka widłowego. Pamiętaj o:
- Ustawić widły odpowiedniej wysokości i powoli podjechać nimi pod ładunek, wsuwając je najdalej, jak to możliwe.
Konserwacja i Kontrola
Regularna konserwacja i kontrola stanu technicznego wózka jest niezbędna dla jego bezpiecznej i długotrwałej eksploatacji.
Kontrola Płynów Eksploatacyjnych
- Poziom płynu chłodniczego: Sprawdzić zbiorniczek wyrównawczy, czy poziom płynu znajduje się pomiędzy MIN a MAX. Jeśli płynu jest za mało, uzupełnić. Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C. Płyn chłodniczy jest niebezpieczny dla zdrowia. Dodawać czystej wody do chłodnicy.
- Poziom paliwa: Wskaźnik poziomu paliwa znajduje się na desce rozdzielczej. Sprawdzaj, czy ilość paliwa jest wystarczająca na dzień pracy.
- Poziom oleju silnikowego: Wyciągnąć miarkę oleju, wyczyścić ją i włożyć z powrotem. Wyciągnij ponownie i sprawdź poziom oleju.
- Poziom płynu hamulcowego: Sprawdzać poziom płynu hamulcowego w zbiorniczku płynu. Poziom powinien być pomiędzy dwoma znakami na zbiorniczku. Płyn hamulcowy jest szkodliwy dla zdrowia.
- Poziom elektrolitu w akumulatorze: Na akumulatorze znajdują się znaczniki, które pozwalają operatorowi sprawdzić poziom elektrolitu. Poziom powinien być pomiędzy dwoma znacznikami.
- Olej hydrauliczny: Korek hydrauliki znajduje się po prawej stronie maski. Nalewać olej do hydrauliki przez ten otwór. Umiejscowiony jest po lewej stronie wózka. W korku znajduje się odpowietrznik, który pozwala dostać się powietrzu do środka.
Inne Kontrole i Czynności Konserwacyjne
- Kontrola wycieków: Sprawdzić silnik, złącza rurek hydraulicznych, chłodnice i układ jezdny pod kątem wycieków.
- Wentylator chłodnicy: Wyłączyć silnik podczas przeprowadzania inspekcji. Zwrócić szczególną uwagę na wentylator chłodnicy.
- Napinanie paska: Wcisnąć pedał do oporu przy uruchomionym silniku. Za pomocą palców nacisnąć na pasek pomiędzy rolką pompy wody a rolką alternatora z siłą 10kg.
- Sprawdzenie działania wskaźników: Upewnić się, że licznik mth, temperatury wody, temperatury oleju, czujnik oleju skrzyni i czujnik paliwa, itp. działają prawidłowo.
- Ustawienie napięcia łańcucha: Poluzować nakrętkę zabezpieczającą 1, kręcić nakrętką 2 i ustawić odpowiednie napięcie łańcucha.
- Smarowanie: Okres przesmarowywania zależy od warunków, w których pracuje wózek.
- Ciśnienie w ogumieniu: Używając przyrządu do sprawdzenia ciśnienia, zmierzyć ciśnienie w ogumieniu. Jeśli zachodzi konieczność, uzupełnić powietrze. Upewnić się, czy powietrze nie uchodzi wentylem. Wszystkie nakrętki i śruby powinny być prawidłowo zamontowane i dokręcone przed napompowaniem kół. Napompowana opona potencjalnie jest niebezpieczna.
- Skrzynka bezpieczników: Umiejscowiona jest po lewej stronie od kokpitu.
Parkowanie Wózka
Podczas parkowania wózka widłowego należy zawsze przestrzegać następujących zasad:
- Zatrzymać pojazd i wyłączyć silnik.
- Zaciągnąć hamulec ręczny.
- Upewnić się, czy w pobliżu nie ma otwartego ognia.
- Gdy tankowanie się zakończy, należy zamknąć korek paliwa.
