Wózek Widłowy i Suwnica: Kompleksowy Przewodnik po Urządzeniach Transportu Bliskiego

W dzisiejszym przemyśle, logistyce i magazynowaniu, efektywność transportu bliskiego odgrywa kluczową rolę w płynności operacji. Urządzenia takie jak wózki widłowe i suwnice stanowią fundament nowoczesnych systemów intralogistycznych, umożliwiając bezpieczne i precyzyjne przemieszczanie ciężkich ładunków. Ich obsługa wymaga specjalistycznych kwalifikacji, potwierdzonych przez Urząd Dozoru Technicznego (UDT).

W niniejszym artykule przedstawiamy szczegółowe informacje na temat budowy, zastosowania, typów oraz kluczowych parametrów technicznych suwnic i wózków widłowych. Dowiesz się również, jakie uprawnienia są niezbędne do obsługi tych urządzeń, jak wyglądają kursy przygotowujące do egzaminów UDT oraz na co zwrócić uwagę podczas codziennej eksploatacji i konserwacji, aby zapewnić maksymalne bezpieczeństwo i wydajność pracy.

Suwnice - Niezbędny Element Transportu Bliskiego

Co to jest suwnica?

Suwnice to nieodzowny element wyposażenia w zakładach produkcyjnych i magazynach, gdzie codziennie realizowane są zadania związane z podnoszeniem i przemieszczaniem ciężkich ładunków. Są to dźwignice pracujące w ruchu przerywanym, zbudowane z konstrukcji nośnej (mostu) przemieszczającego się po torach jezdnych oraz wciągarki lub wciągnika przejeżdżających po konstrukcji nośnej mostu. Przeznaczone są do przemieszczania ładunków w pionie i poziomie, w przestrzeni ograniczonej długością toru jazdy, wysokością podnoszenia oraz rozpiętością mostu. Ich konstrukcja opiera się na solidnym moście, który stanowi podstawę dla mechanizmu podnoszenia i opuszczania ładunków.

Dzięki pracy w ruchu przerywanym, suwnice umożliwiają precyzyjne i bezpieczne przenoszenie towarów na określone wysokości, co jest szczególnie istotne przy organizacji przestrzeni magazynowej czy linii produkcyjnych. Suwnice mają zastosowanie niemal w każdej dziedzinie gospodarki w procesach produkcyjnych, transportowych, magazynowania, przeładunkowych oraz montażowych. Kluczowymi elementami suwnic są most, rozpiętość, udźwig, wysokość podnoszenia (określana także jako wysokością podnoszenia), odległość pokonywana w poziomie i pionie, a także mechanizm podnoszenia i opuszczania ładunków.

Rodzaje suwnic: Klasyfikacja i Zastosowanie

Wśród dostępnych na rynku urządzeń wyróżniamy różne typy suwnic, które dostosowane są do specyficznych potrzeb i warunków pracy. Suwnice wykorzystywane są do ruchu poziomego, wykorzystującego czołownicę - element, po którym porusza się dźwigar na kółkach, oraz pionowego, dzięki wciągarce linowej.

Klasyfikacja suwnic ze względu na cechy konstrukcyjne:

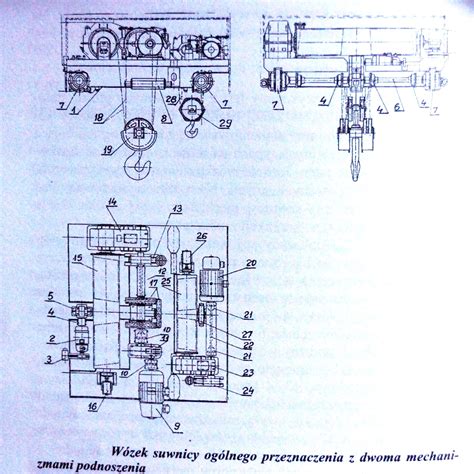

• suwnice pomostowe natorowe - suwnice, które transportują ładunek po obszarze roboczym. Składają się z trzech głównych elementów: równoległych pasów startowych, podnośnika i mostu. Most łączy pasy startowe, co umożliwia wciągnikowi poruszanie się do przodu i do tyłu. Wciągnik podnosi i opuszcza ładunek i może poruszać się w lewo i w prawo.
• suwnice pomostowe jednodźwigarowe - suwnice o jednym dźwigarze, których podstawowa konstrukcja obejmuje pojedynczą belkę z biegnącym po niej wciągnikiem.
• suwnice pomostowe dwudźwigarowe - rozwiązanie przeznaczone do przenoszenia średnich i ciężkich materiałów.
• suwnice pomostowe podwieszane - stanowią optymalne rozwiązanie w przypadkach, gdy potrzebne są stosunkowo nieduże udźwigi do około 8 ton, w zależności od rozpiętości, a warunki lokalne umożliwiają podwieszenie torowiska na wysokości.
• suwnice podwieszane jednodźwigarowe - najlżejsze rozwiązanie możliwe do stosowania w transporcie suwnicowym. Ze względu na prostą konstrukcję z dwóch szyn i jednego dźwigara suwnica ta charakteryzuje się niewielkim ciężarem własnym, dzięki czemu może być przesuwana ręcznie.
• suwnice podwieszane dwudźwigarowe - posiadają dwie belki biegnące obok siebie, zwykle z wciągnikiem jezdnym, biegnącym między nimi.
• suwnice bramowe - to rodzaj wolnostojących suwnic pomostowych. Większe systemy bramowe mogą działać na naziemnej szynie lub torze, zazwyczaj na wydzielonej powierzchni. Mniejsze przenośne systemy są osadzone na kółkach i mogą być przenoszone po obiekcie w celu konserwacji lub wykonywania lekkich prac produkcyjnych. Są one zwykle używane do zastosowań zewnętrznych lub pod istniejącym systemem suwnic pomostowych, w przypadkach gdy inny system suwnic nie jest optymalny.
• suwnice półbramowe - suwnica, której nośna część konstrukcji (półbrama) opiera się z jednej strony bezpośrednio na torze jezdnym, a z drugiej strony na estakadzie.
• suwnice wspornikowe (konsolowe) - ich konstrukcja opiera się na zastosowaniu belki nośnej w kształcie wspornika, a tor jazdy zwykle mocuje się do szkieletu hali.
• suwnice kolumnowe - suwnice z wózkiem obrotowym i mechanizmem w postaci wideł, które poruszają się po pionowej kolumnie.

Klasyfikacja suwnic ze względu na rodzaj napędu:

• suwnice ręczne
• suwnice elektryczno-ręczne
• suwnice elektryczne
• suwnice hydrauliczne
• suwnice pneumatyczne

Klasyfikacja suwnic ze względu na przeznaczenie:

• suwnice uniwersalne (ogólnego przeznaczenia)
• suwnice procesowe (dedykowane do procesów technologicznych), np. suwnice chwytakowe, suwnice chwytnikowe, suwnice lejnicze, suwnice wsadowe, suwnice łapowe, suwnice kleszczowe, suwnice kuziennicze, suwnice striperowe.
• suwnice specjalnego przeznaczenia - zawiera suwnice hakowe ogólnego przeznaczenia oraz specjalne.

Klasyfikacja suwnic ze względu na sposób sterowania:

• suwnice sterowane z kabiny
• suwnice sterowane z poziomu roboczego
• suwnice sterowane zdalnie (bezprzewodowo)
• suwnice sterowane automatycznie

Klasyfikacja suwnic ze względu na rodzaj mostu:

• suwnice jednodźwigarowe
• suwnice dwudźwigarowe
• suwnice wielodźwigarowe

Klasyfikacja suwnic ze względu na konstrukcję dźwigara:

• suwnice z dźwigarem walcowanym
• suwnice z dźwigarem kratownicowym
• suwnice z dźwigarem blachownicowym

Suwnice bramowe doskonale sprawdzają się na otwartych przestrzeniach, gdzie nie ma możliwości montażu konstrukcji na stałe, natomiast suwnice podwieszane są idealne do hal o ograniczonej przestrzeni, gdzie urządzenie montuje się do stropu. Suwnice pomostowe natorowe, zarówno jednodźwigarowe, jak i dwudźwigarowe, charakteryzują się dużą rozpiętością i udźwigiem, co pozwala na obsługę szerokich i ciężkich ładunków. Każda suwnica wyposażona jest w odpowiedni mechanizm podnoszenia, a także dodatkowe komponenty, takie jak chwytak czy wciągnik, które umożliwiają bezpieczne i sprawne przemieszczanie towarów. Precyzyjne przemieszczanie ładunków, często w ruchu przerywanym, jest możliwe dzięki wysokiej jakości komponentom.

Kluczowe Parametry Techniczne Suwnic

Suwnice muszą spełniać określone wymagania techniczne, aby zapewnić bezpieczeństwo i efektywność pracy. Wysokość podnoszenia to jeden z kluczowych parametrów, który decyduje o tym, jak wysokie regały można obsłużyć lub na jaką wysokość można przemieścić ładunek. Rozpiętość oraz odległość, na jaką może przemieszczać się suwnica, są kluczowe przy planowaniu logistyki w dużych halach produkcyjnych czy magazynach.

• Udźwig Q [t] - największa dopuszczalna masa ładunku, dla której podnoszenia w określonych warunkach eksploatacji zaprojektowana została suwnica. Do udźwigu wlicza się masę zdejmowalnych urządzeń ładunkowych lub chwytających (chwytak, chwytnik, trawers itp.), natomiast nie wlicza się haka, zblocza dolnego oraz innych niezdejmowalnych urządzeń chwytających.
• Wysokość podnoszenia H [m] - wysokość pionowa od poziomu roboczego suwnicy do urządzenia chwytającego (ładunkowego), znajdującego się w górnym położeniu (dla haka i wideł oraz podestów/pomostów ładunkowych - o ich powierzchni oporowej; dla zamkniętego chwytaka - do najniższego punktu). Dla suwnic pomostowych wysokość podnoszenia przyjmuje się od poziomu podłoża.
• Prędkość podnoszenia/opuszczania [m/s] - prędkość pionowego przemieszczania w ruchu ustalonym ładunku, o masie równej udźwigowi suwnicy osiągana przy pracy mechanizmu podnoszenia (prędkość nominalna).
• Prędkość jazdy suwnicy [m/s] - prędkość jazdy suwnicy w ruchu ustalonym po płaszczyźnie poziomej z ładunkiem o masie równej udźwigowi suwnicy, mierzona przy prędkości wiatru nieprzekraczającej 3 m/s na wysokości do 10 m.
• Prędkość jazdy wciągarki/wciągnika [m/s] - prędkość jazdy wciągarki/wciągnika w ruchu ustalonym po torze poziomym, z ładunkiem o masie równej udźwigowi suwnicy, mierzona przy prędkości wiatru nieprzekraczającej 3 m/s na wysokości 10 m.
• Rozpiętość suwnicy L [m] - odległość między osiami szyn jezdnych.
• Grupa natężenia pracy A (A1 - A8) - parametr, zależny od klasy wykorzystania (liczba cykli pracy w jednostce czasu; wyróżnia się 10 klas U0 - U9) i stanu obciążenia (współczynnik obciążenia względnego Q1 - Q4).

Bezpieczeństwo i Eksploatacja Suwnic

Bezpieczeństwo podczas pracy z suwnicami to absolutny priorytet w każdym zakładzie. Odpowiednia eksploatacja tych urządzeń wymaga nie tylko znajomości zasad obsługi, ale także świadomości potencjalnych zagrożeń związanych z podnoszeniem i przemieszczaniem ładunków. Kluczowe jest regularne sprawdzanie stanu technicznego konstrukcji oraz mechanizmu podnoszenia, aby uniknąć awarii i niebezpiecznych sytuacji. W przypadku suwnic bramowych i podwieszanych szczególną uwagę należy zwrócić na stabilność całej konstrukcji oraz prawidłowe zamocowanie do podłoża lub stropu. Pracownicy powinni być przeszkoleni w zakresie reagowania na nieprzewidziane sytuacje, a także stosować się do procedur bezpieczeństwa obowiązujących w danym zakładzie.

Wózki Widłowe - Uniwersalne Rozwiązania Magazynowe

Zastosowanie i Budowa Wózka Widłowego

Wózek widłowy, zwany także wózkiem jezdniowym podnośnikowym, to stały element magazynów, portów czy sklepów. Urządzenie jest bardzo popularne i swoje zastosowanie odnajduje w różnych dziedzinach przemysłu. Najczęściej spotykamy się z wózkiem, kiedy rozładowuje palety. Wózek widłowy jest pojazdem kołowym o napędzie silnikowym. W zasadzie wszystkie te sprzęty mają taką samą budowę. Można w niej wyszczególnić np. ramę wózka widłowego (najczęściej jest ona wykonana ze stali), podwozie, silnik i przeciwwagi (dodatkowe obciążenie na tyłach wózka).

Typowy wózek ma także zamocowany pionowo maszt, który umożliwia opuszczanie, podnoszenie i pochylanie ładunku. Możliwy jest także montaż chwytników, które usprawnią transport beczek, pudeł kartonowych czy pługów do odśnieżania. Nowoczesne wózki widłowe są tworzone z myślą o maksymalnie wydajnej i opłacalnej pracy, często z możliwością adaptacji do oczekujących, wymagających zadań. Sztywne podwozie skrzynkowe w połączeniu z hydrauliką z czujnikami obciążenia stanowi platformę bazową do instalacji wyposażenia opcjonalnego. Ciągłe prace rozwojowe mają na celu zapewnienie najwyższej jakości, produktywności i opłacalności wózków, co prowadzi do rozwiązań zwiększających szybkość i wydajność pracy. Aby wydajnie i bezpiecznie pracować przez całą długą zmianę, operator musi mieć jak najlepsze środowisko pracy. Dlatego kabiny wózków widłowych należą do najlepszych na rynku pod względem widoczności, ergonomii i wygody.

Obsługa i Konserwacja Wózków Widłowych

Kierowanie wózkiem odbywa się poprzez manewrowanie kierownicą, używanie pedałów gazu i hamulców, ale również sprzęgła i biegów. Podstawą dobrej kondycji wózka widłowego jest profilaktyka, czyli regularne przeglądy i kontrole. Jest to sprzęt, od którego zależy bezpieczeństwo pracowników, więc jeżeli zepsuje się w trakcie pracy lub nastąpi z jego udziałem jakiś niefortunny wypadek, konsekwencje mogą być bardzo poważne.

Istnieją trzy rodzaje przeglądów, które należałoby praktykować:

• okresowe - kontrola Urzędu Dozoru Technicznego.
• konserwacyjne - zgodne z datą ustaloną przez producenta.
• codzienne - wykonywane codziennie przez operatora przed rozpoczęciem pracy.

Operator jeszcze przed pracą musi sprawdzić, czy wszystkie funkcje poprawnie działają. Powinien również zapoznać się z dokumentami eksploatacyjnymi wózka, czy aby na pewno nikt nie zawarł tam informacji o usterce. Trzeba również skontrolować działanie układu kierowniczego, hamulców oraz podzespołów napędowych i osprzętu. Oprócz tego, należy sprawdzić maszt, a raczej mechanizm jego podnoszenia, stan łańcuchów i podnośników hydraulicznych. Stan ogumienia również jest do kontroli (wybrzuszenia, wystające kordy, potencjalne usterki, które mogą wpłynąć na przyczepność). Jeśli chodzi o wózki z silnikiem elektrycznym, należy codziennie sprawdzać baterię. Jeżeli jej poziom zbliża się do 20%, wskazane jest zaprzestanie używania maszyny do momentu naładowania akumulatorów.

Rodzaje Wózków Widłowych i Kryteria Wyboru

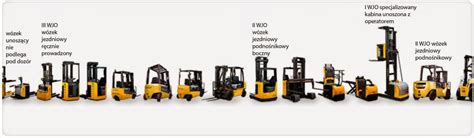

Główny podział wózków widłowych zależy od silnika - wyróżniamy elektryczne, spalinowe i gazowe. Dane typy dzielą się jeszcze na parę gałęzi, np. elektryczne boczne - te wózki są bardzo kompaktowe i stworzone do pracy w pomieszczeniach o nietypowych wymiarach.

Wybór odpowiedniego wózka widłowego do firmy zależy od jej specyfiki. Podstawowym kryterium jest środowisko działania - czy jest to firma działająca na powietrzu (np. na budowie), czy w magazynie (np. sklep spożywczy). Do firm wewnętrznych wybiera się wózki elektryczne, natomiast do tych na otwartych przestrzeniach - silnikowe. Wózki spalinowe wydzielają dużo spalin, które są szkodliwe dla ludzi, dlatego są przeznaczone do pracy na zewnątrz. Oprócz tego, mają grube opony i są zaprojektowane pod pracę na zewnątrz, gdzie teren jest nierówny.

Uprawnienia i Szkolenia Operatorów Urządzeń Transportu Bliskiego

Wymagane Kwalifikacje UDT

Eksploatacja dźwignic, w tym suwnic i wózków widłowych, zgodnie z polskim prawem wymaga odpowiednich kwalifikacji. Aby mieć uprawnienia do kierowania takim sprzętem, trzeba odbyć kurs zakończony egzaminem. Operatorzy otrzymują wtedy certyfikat wystawiany przez Ministerstwo Gospodarki oraz uprawnienia UDT. Można wyróżnić następujące kategorie uprawnień na suwnice:

• IS - obejmujące suwnice, wciągarki i wciągniki sterowane z poziomu roboczego lub kabiny, stacjonarne żurawie warsztatowe.
• IIS - suwnice, wyciągarki i wciągarki sterowane z poziomu roboczego oraz stacjonarne żurawie warsztatowe.

Po uzyskaniu uprawnień UDT i przejściu do nowego miejsca pracy, pracodawca jest zobowiązany przeprowadzić dodatkowe szkolenie z obsługi danego wózka lub suwnicy. Wówczas operator dostaje imienne przyzwolenie na pracę z konkretnym urządzeniem.

Kurs na Suwnice: Program i Wymagania

Chcąc poszerzyć kwalifikacje i zdobyć dobrze płatną pracę, wystarczy zapisać się na kurs na suwnice. Kurs na suwnicę to wydatek przybliżony do kwoty 500 zł, choć dokładna cena zależy od miasta. Dodatkowo, za dopłatą (gdzieniegdzie jest to 150 zł), mamy możliwość wzbogacenia naszego kursu o uprawnienia Urzędu Dozoru Technicznego. Trwający około 35-40 godzin kurs ma jeden cel - przygotować kursantów do odpowiedzialnej pracy na stanowisku operatora suwnic.

W czasie kursu kandydaci zapoznają się z budową oraz typami suwnic, a także z teorią w zakresie jej obsługi. Kurs obejmuje naukę obsługi mechanizmu podnoszenia i opuszczania, wciągników, chwytaków oraz innych kluczowych komponentów suwnic. Zajęcia teoretyczne i praktyczne służą również przygotowaniu do egzaminu przed komisją UDT, który odbywa się po zakończeniu szkolenia. Program szkolenia obejmuje między innymi takie zagadnienia jak: informacje o dozorze technicznym, ogólna wiedza o suwnicach (budowa, zasada działania, elementy), zagrożenia związane z pracą przy suwnicach, obowiązki operatora, BHP.

W odróżnieniu od wózka widłowego - suwnica nie jest tak prostym urządzeniem do opanowania. Jest to urządzenie, któremu należy poświęcić dużo czasu oraz w żadnym stopniu go nie lekceważyć i podejmować wobec niego gwałtownych ruchów, bowiem jest to sprzęt bardzo wrażliwy na nieprzemyślane sterowanie pilotem, co może okazać się bardzo niebezpieczne. Trudność jej działania polega na tym, że jeden z jej elementów, a mianowicie lina, nie pracuje sztywno.

Aby dołączyć do kursu na suwnice, należy spełnić kilka podstawowych wymagań:

• Ukończone 18 lat,
• Wykształcenie co najmniej podstawowe,
• Badanie lekarskie stwierdzające brak zdrowotnych przeciwwskazań do uczestnictwa w kursie.

Ukończenie kursu na suwnice otwiera przed uczestnikami szerokie możliwości zawodowe w branżach, gdzie codziennie obsługuje się ciężkie ładunki. Pracownicy z uprawnieniami mogą znaleźć zatrudnienie w fabrykach, magazynach, na placach budowy czy w centrach logistycznych, gdzie suwnice wykorzystywane są do podnoszenia, przemieszczania i precyzyjnego ustawiania ładunków w procesach montażowych, transportowych i przeładunkowych. Umiejętność sprawdzenia stanu technicznego urządzenia, obsługi mechanizmu podnoszenia oraz rozpoznawania potencjalnych zagrożeń to kompetencje, które są wysoko cenione przez pracodawców.

Ważność Uprawnień UDT

Do 2019 roku wszystkie wydane przez UDT zaświadczenia kwalifikacyjne były bezterminowe, jednak 1 czerwca 2019 nastąpiło wprowadzenie ważności uprawnień. Zakres obsługiwanych maszyn oraz czas ważności uprawnień różnią się w zależności od wybranej kategorii i wynoszą maksymalnie 10 lat. Aby przedłużyć ważność uprawnień, należy złożyć odpowiedni wniosek co najmniej na 3 miesiące przed datą ich wygaśnięcia. Warunkiem przedłużenia dokumentu jest konieczność wykonywania zawodu operatora przez co najmniej 3 lata w ciągu ostatnich 5 lat ważności zaświadczenia. W celu złożenia wniosku w formie elektronicznej, należy skorzystać z systemu eUDT, gdzie dostępne są odpowiednie formularze i instrukcje.
