Wózki widłowe: Kompletny przewodnik po typach, zastosowaniach i wymaganiach

Wózki widłowe, znane również jako wózki podnośnikowe, stanowią zróżnicowaną kategorię maszyn stosowanych w transporcie wewnątrzzakładowym. Są to obecnie podstawowe wyposażenie wielu firm, wykorzystywane w wielu branżach do transportu i składowania towarów. Dzięki nim możliwe jest odciążenie pracowników i szybkie transportowanie ładunków na terenie magazynu, hali produkcyjnej lub obiektu handlowego. Ich efektywność i niezawodność są kluczowe dla sprawnego funkcjonowania magazynów oraz centrów dystrybucyjnych.

Podstawowa budowa wózka widłowego

Wózek widłowy to mechaniczny pojazd przeznaczony do transportu i podnoszenia ładunków. Urządzenia te składają się z kilku kluczowych elementów:

• Układ podnoszenia: wyposażony w maszt, który może mieć nawet kilkanaście metrów.
• Widły: pozwalające podnosić towary na paletach.
• Płyta czołowa (karetka): do której przymocowany jest maszt i widły. Może posiadać wymienny osprzęt, tj. chwytaki, przesuw boczny, uchwyty czy obrotnicę.
• Rama bezpieczeństwa: chroniąca operatora.
• Kabina operatora: przeznaczona do operowania pojazdem. Znajdują się w niej elementy takie, jak kierownica, dźwignie oraz pedały umożliwiające sterowanie całym pojazdem.
• Układ sterowania: wyróżniający się zamieszczoną przy kierownicy i pedałach dźwignią.

Na prawidłowe działanie wózka widłowego składa się kilka układów, które znane są z innych pojazdów, a także m.in. układ podnoszenia czy przeniesienia napędu.

Klasyfikacja wózków widłowych

Wózki widłowe można klasyfikować na wiele sposobów, co pozwala na dobór odpowiedniego sprzętu do specyficznych potrzeb i warunków pracy.

Podział wózków widłowych według rodzaju napędu

Zdecydowanie najważniejszą kwestią w tym przypadku jest generowanie spalin, co umożliwia wskazanie, w jakich warunkach i w jakich dokładnie miejscach poszczególne rodzaje wózków widłowych mogą być bezpiecznie i efektywnie stosowane. Na rynku dostępne są różne typy wózków, takie jak wózki elektryczne, spalinowe i ręczne.

Wózki widłowe spalinowe

• Z silnikiem Diesla: To typ wózków widłowych, w przypadku których poziom zanieczyszczeń jest największy. Z tego powodu używa się ich w zasadzie wyłącznie na zewnątrz, ponieważ emitują spaliny, które w pomieszczeniach mogłyby stanowić poważne zagrożenie zarówno dla operatorów, osób postronnych, jak i przechowywanych towarów. Doskonale sprawdzają się na przykład na placach budowy, w miejscach przeładunkowych oraz na rozmaitych otwartych składowiskach ze względu na swoją dużą moc i zdolność do pracy w trudnych warunkach zewnętrznych.
• Na gaz (LPG): Ten typ wózków widłowych zaliczamy także do urządzeń spalinowych, urządzenia zasilane są jednak najczęściej gazem płynnym. W tym przypadku spaliny są znacznie „czystsze”, przez co mniej szkodliwe. Z tego powodu wózki gazowe mogą być używane nie tylko na zewnątrz, ale - pod pewnymi warunkami - także i w pomieszczeniach. Wnętrze musi być bardzo dobrze wentylowane - tak, aby dochodziło w nim do ciągłej wymiany powietrza. Istotna jest też stała kontrola użytkowanych butli z gazem. Łączą w sobie zalety wózków spalinowych i elektrycznych, będąc bardziej ekologicznymi niż diesle, a jednocześnie oferując większą moc niż wózki elektryczne.

Wózki widłowe elektryczne (akumulatorowe)

Zasilane bateriami, są cichsze i nie emitują spalin, co czyni je idealnymi do pracy w zamkniętych pomieszczeniach. Stanowią bardziej ekologiczny wybór. Taki typ wózków to pojazdy na prąd, które nie generują żadnych szkodliwych spalin. Dzięki temu z powodzeniem można z nich korzystać w każdym pomieszczeniu, bez względu na rodzaj zastosowanej w nim wentylacji. Gdy używamy akumulatorów kwasowo-ołowiowych, odpowiednio wentylowane muszą być jednak tzw. akumulatorownie, czyli miejsca, w których ładujemy baterie trakcyjne. Takiej konieczności nie ma w przypadku akumulatorów li-ion - ich ładowanie nie wymaga tak specjalnych warunków. Wózki akumulatorowe pracują niezwykle cicho, co również miewa duże znaczenie, wpływając między innymi na komfort operatora. Są coraz bardziej popularne, zwłaszcza w środowiskach zamkniętych.

Wózki widłowe ręczne

To najprostsze wózki, obsługiwane manualnie, przeznaczone do przemieszczania ciężkich ładunków.

Podział wózków widłowych według konstrukcji i zastosowania

Po omówieniu podziału wózków widłowych ze względu na sposób zasilania urządzenia, kolej na kwestie związane z budową wózków oraz z ich przeznaczeniem. Wózki widłowe dzielimy również według konstrukcji na czołowe, boczne, wielokierunkowe i wysokiego składowania, a także ze względu na zastosowanie, np. terenowe, magazynowe i specjalistyczne, oraz sposób obsługi, tj. z operatorem siedzącym lub prowadzone ręcznie, a nawet liczbę kół, np. wózek widłowy 3-kołowy i 4-kołowy.

Wózki widłowe unoszące i podnośnikowe

• Wózki unoszące: Umożliwiają unoszenie i opuszczanie towaru przy pomocy wideł. Modele te świetnie sprawdzają się do „obsługi” ciężkich ładunków, z którymi nie radzą sobie standardowe urządzenia ręczne. Służą przeważnie do przemieszczania towarów z punktu A do punktu B lub składowania na przykład na posadzce. Do grupy wózków unoszących zalicza się pojazdy przeznaczone do unoszenia ładunku na wysokość niezbędną do jego przemieszczenia.
• Wózki podnośnikowe (masztowe): Jeśli coś ma zostać umieszczone w regałach, używa się w tym celu zwykle wózków podnośnikowych. Muszą być odpowiednio dobrane do zadań pod względem konkretnych parametrów technicznych (maksymalny udźwig i wysokość podnoszenia). Sprawdzą się przy niskich i średnich regałach. Są to urządzenia transportu wewnątrzzakładowego służące do pionowego albo poziomego transportu ładunków, pozwalające na ich składowanie na różnych wysokościach, w graniach określonych ich konstrukcją.

Wózki wysokiego składowania (reach-truck)

Jak sama nazwa wskazuje, są one wykorzystywane w magazynach wysokiego składowania - pozwalają efektywnie wykorzystać wysokie regały do składowania towaru w magazynie lub innym obiekcie. Mają dłuższe maszty, pozwalające składować materiały na wyższych wysokościach. Wszystko za sprawą odpowiednio zaprojektowanych masztów i systemów gwarantujących nie tylko wysoką sprawność, ale też pełne zabezpieczenie ładunku. Ten rodzaj wózka widłowego charakteryzuje się położeniem kabiny operatora, które wymusza na nim siedzenie bokiem do kierunku jazdy.

Wózki boczne

Są to specjalistyczne wózki, które mają widły umieszczone z boku wózka. Odpowiednie do przenoszenia towarów o nietypowych wymiarach oraz do stosowania w mniejszych pomieszczeniach, gdzie nie ma dużych możliwości manewru. Wózek widłowy boczny to urządzenie, z którego pomocą można podnieść ładunki na kilkanaście metrów. Wózki boczne można zaliczyć do grona niewielkich urządzeń, które skutecznie poruszają się w wąskich alejkach w magazynach. Mają mały promień skrętu, a ich bardzo dobra zwrotność powoduje, że sprawdzą się w każdym obiekcie, gdzie występują niewielkie przestrzenie między półkami. Jazda wózkiem widłowym bocznym jest możliwa wewnątrz budynku, ze względu na otwartą kabinę operatora. Doskonale sprawdza się w wąskich korytarzach między regałami. Najczęściej wózki boczne znajdują zastosowanie w tartakach, magazynach, centrach logistycznych, marketach budowalnych oraz centrach dystrybucyjnych. Warto wykorzystać je w obiektach, gdzie towary są składowane wysoko, na regałach sięgających aż po sufit. Są dobrym wyborem do każdego dużego magazynu. Wózek widłowy boczny wysokiego składowania posiada specjalny wysięgnik. Wózkiem można manewrować na niewielkiej przestrzeni. Największym atutem wózków widłowych bocznych jest ich uniwersalność. Są wygodne w obsłudze, mobilne i sprawdzają się wszędzie tam, gdzie nie może wjechać klasyczny, większy wózek widłowy. Umożliwiają umieszczenie towarów na wysokich regałach, a sprzęt posiada długie wysięgniki. Ten typ wózków z bocznym mechanizmem podnoszenia ma maszt lub karetkę z widłami, które mogą być wysuwane lub wciągane wzdłuż wózka.

Wózki systemowe

Innym typem wózków pracujących także w wysokich regałach są tak zwane wózki systemowe. Takie sprzęty mogą pracować na sporych wysokościach - nawet kilkunastu metrów. Podział wózków widłowych systemowych można przeprowadzić m.in. ze względu na umiejscowienie kabiny operatora - na dole (man down) lub na górze (man up).

Wśród wózków systemowych można wyróżnić też:

• Wózki widłowe wielokierunkowe (np. trójstronne): To urządzenie, które może poruszać się w każdym kierunku. Jest wyposażone w specjalny system zapewniający sterowanie kołami. Głowica wideł obraca się wokół własnej osi i może kompletować towar z każdej strony, w tym z przodu korytarza, a także składować palety na podłodze. Doskonałym wyborem do magazynów, w których jest mała powierzchnia do manewrowania. Umożliwiają wygodne przewożenie długich towarów, a także wszystkich tych, których transport jest utrudniony ze względu na objętość. Jest dobrym wyborem, gdy potrzebny jest sprzęt do transportu ładunków o dużej objętości, których nie da się przewieźć innymi urządzeniami transportu bliskiego.
• Wózki widłowe dwustronne: Widły są teleskopowe i montowane są na tzw. wózku podnoszącym, dają operatorowi mniejsze możliwości manewrowania, ale za to wózek może pracować w jeszcze węższym korytarzu.

Inne typy wózków

• Wózki terenowe: Przeznaczone do pracy na nierównym terenie, często używane na placach budowy.
• Wózki przeciwwybuchowe: Stworzone do transportu niebezpiecznych materiałów.
• Wózki bramowe: Ich rama ma kształt bramy i obejmuje transportowany towar.
• Wózki naładowne (platformowe): Pojazdy, na które ładunki są naładowywane ręcznie lub przy pomocy urządzeń mechanicznych niezwiązanych z samym wózkiem.
• Wózki ciągnikowe i pchające: Przeznaczone do ciągnięcia lub pchania innych wózków nienapędzanych.

Zastosowanie wózków widłowych

Wózki widłowe to obecnie podstawowe wyposażenie wielu firm. Najczęściej wózki widłowe użytkowane są na magazynach. Charakteryzują się one zamieszczonymi z przodu widłami, które umożliwiają podnoszenie i przewożenie palet. Są zatem niezbędne w asortymencie każdego dobrze zorganizowanego magazynu. Obecnie maszyny te wspierają również pracę m.in. w hydraulice, rolnictwie, przemyśle spożywczym, sądownictwie, a nawet na lotnisku. Zatem wózki widłowe mają szersze zastosowanie niż tylko w centrach logistycznych, fabrykach, zakładach produkcyjnych czy na magazynach sklepowych.

Zróżnicowane zapotrzebowanie produkcyjne w poszczególnych zakładach sprawia, że wózki jezdniowe mogą być wykorzystywane również podczas bardziej zaawansowanych prac transportowych. W związku z tym, często wyposaża się je w dodatkowy osprzęt roboczy przystosowany do konkretnej czynności.

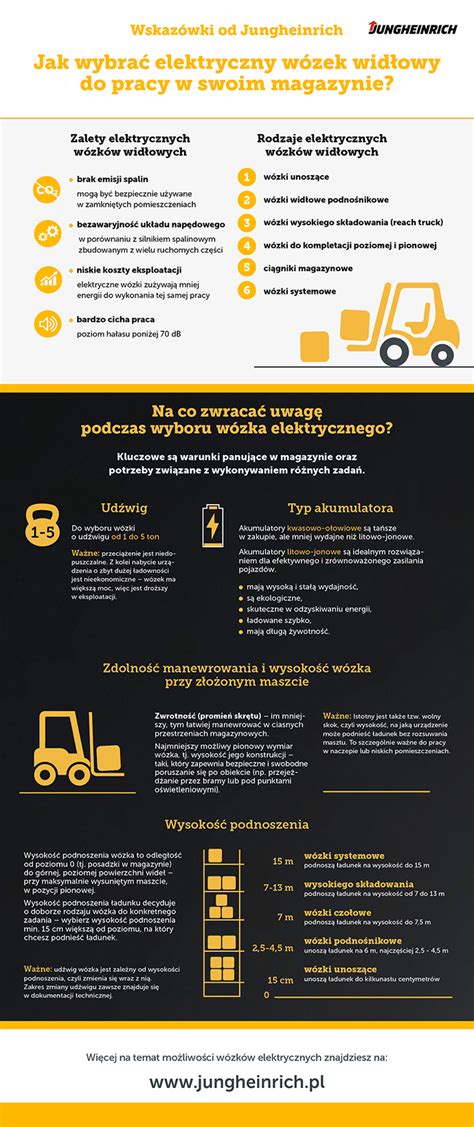

Wybór i parametry techniczne wózka widłowego

Przy wyborze wózka widłowego należy wziąć pod uwagę jego maksymalny udźwig oraz wysokość podnoszenia. Te parametry powinny być dostosowane do specyfiki pracy w danym magazynie, uwzględniając ciężar oraz wysokość składowanych towarów. Bagatelizowanie tego typu informacji może doprowadzić nie tylko do złego dopasowania wózka do zadań i miejsca ich realizacji, ale też do zmniejszenia efektywności prowadzonych działań, przy jednoczesnym potencjalnym zagrożeniu dla operatorów i osób postronnych.

Kluczowe czynniki przy wyborze wózka to:

• Udźwig: Definiuje maksymalną masę, jaką dany wózek może podnieść. Zbyt niski udźwig może prowadzić do przeładowania.
• Wysokość podnoszenia: Określa maksymalną wysokość, na jaką dany wózek może przenieść ładunek.
• Rodzaj terenu: Na którym wózek będzie użytkowany, ma duże znaczenie. Wózki spalinowe są lepszym wyborem na nierównych, zewnętrznych terenach, natomiast wózki elektryczne sprawdzają się lepiej na gładkich, wewnętrznych powierzchniach.
• Częstotliwość użytkowania: Wózki elektryczne są bardziej ekonomiczne w długotrwałym użytkowaniu i wymagają mniej konserwacji, co sprawia, że są idealne do intensywnej pracy.
• Rodzaj masztu: Odpowiednio dobrane maszty zapewniają efektywność i bezpieczeństwo.
• Rodzaj wideł: Powinny być dopasowane do typu transportowanych ładunków.
• Rodzaj kół jezdnych i tworzywo, z którego są wykonane.

W doborze optymalnego typu wózka widłowego o właściwych parametrach pomaga sprzedawca urządzenia lub firma, która oferuje wynajem tego rodzaju sprzętu. Warto korzystać z cennych porad specjalistów w tej dziedzinie.

Wymagane uprawnienia i bezpieczeństwo

Wszystkie rodzaje wózków muszą być zarejestrowane w UDT i przechodzić regularne przeglądy techniczne. Serwisem może się zająć zewnętrzny podmiot, np. OMV Polska. Branża musi przestrzegać norm bezpieczeństwa i wydajności, aby zapewnić ochronę pracowników.

Rejestracja w Urzędzie Dozoru Technicznego (UDT)

Koniecznością po zakupie wózka widłowego jest jego rejestracja w UDT, czyli w Urzędzie Dozoru Technicznego, który zajmuje się sprawdzaniem, czy urządzenia są poprawnie wykorzystywane oraz czy ich stan techniczny jest właściwy. Aby prawidłowo zarejestrować wózek widłowy należy złożyć specjalnie do tego przeznaczony wniosek do UDT. Opisany wyżej proces jest procesem wstępnym przy rejestracji. Kolejnym etapem jest badanie techniczne pojazdu. Każdy wózek widłowy dopuszczony do użytku powinien przechodzić wszelkie niezbędne badania w terminie.

Od formy dozoru technicznego, jaką sprawuje nad pojazdami UDT, zależą terminy ich przeglądów. Wpływ na terminy takich przeglądów mają również wytyczne producenta dotyczące konkretnego wózka. Jeżeli jednak producent nie zamieści konkretnych wytycznych, przeglądy odbywają się zgodnie z rozporządzeniem ministerialnym. Każde badanie znacząco różni się od siebie formą, charakterem, terminami jak i częstotliwością wykonywania. Aby utrzymać wózek widłowy w dobrym stanie technicznym, konieczne są regularne przeglądy techniczne. Systematyczne inspekcje pozwalają wykrywać i naprawiać usterki zanim staną się one poważnymi problemami.

Szkolenia i uprawnienia dla operatorów

By móc użytkować wózki widłowe należy ukończyć szkolenie zawodowe na operatora wózków widłowych oraz zdać egzamin państwowy przed komisją powołaną przez UDT. Jedynym sposobem na uzyskanie uprawnień do obsługi wózków widłowych oraz zostanie ich operatorem jest odbycie odpowiedniego kursu oraz uzyskanie pozytywnego wyniku z egzaminu.

Na specjalistycznym kursie na operatora wózków kandydat uczy się wszystkiego od podstaw. Najczęściej, kursy dzielą się na część teoretyczną - przygotowującą m.in. z zakresu budowy urządzeń, zasad BHP czy prawidłowej eksploatacji oraz część praktyczną, czyli ćwiczeń z obsługi wózka. Po takim szkoleniu kandydat na operatora zdaje egzamin państwowy przed komisją egzaminacyjną powołaną przez Urząd Dozoru Technicznego. Uzyskane kwalifikacje UDT na wózki widłowe ważne są 10 lub 5 lat, w zależności od rodzaju (na operatora lub konserwatora).

Uprawnienia dzielą się zatem następująco:

• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem - ważność: 10 lat.
• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawniający również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia) - ważność: 5 lat.

Operatorzy wózków widłowych powinni być odpowiednio przeszkoleni, aby zapewnić bezpieczną i efektywną pracę. Szkolenie powinno obejmować obsługę sprzętu, zasady bezpieczeństwa oraz procedury postępowania w sytuacjach awaryjnych. Stosowanie bezpiecznych praktyk operacyjnych jest kluczowe dla zapobiegania wypadkom. Operatorzy powinni zawsze nosić odpowiednią odzież ochronną, zachowywać ostrożność podczas manewrowania oraz unikać przeciążania wózka.

Nowoczesne technologie i zarządzanie flotą

Współczesne wózki widłowe są wyposażone w zaawansowane systemy wspomagające, takie jak systemy stabilizacji, automatyczne hamulce oraz czujniki przeciążenia. Nowoczesne technologie umożliwiają monitorowanie i zarządzanie flotą wózków widłowych w czasie rzeczywistym. Systemy te pozwalają na śledzenie stanu technicznego sprzętu, analizę efektywności pracy oraz optymalizację wykorzystania zasobów.

Nowoczesne modele wózków widłowych oferują zaawansowane technologie, które mają bezpośredni wpływ na efektywność operacyjną, umożliwiając oszczędności energetyczne na poziomie nawet 20%. Dodatkowo, prace te można polepszyć wykorzystując inteligentne rozwiązania IoT, które oferują zdalne monitorowanie i kontrolę sprzętu, co z kolei przekłada się na zwiększenie wydajności. Nowe technologie umożliwiają też wprowadzenie automatyzacji, co zmniejsza wymaganą liczbę operatorów, a także zwiększa bezpieczeństwo pracy.
