Diagnostyka i naprawa wózków widłowych Jungheinrich

Wózki widłowe, szczególnie te elektryczne, stanowią kluczowy element wielu operacji magazynowych i logistycznych. Ich prawidłowe działanie jest niezbędne dla ciągłości pracy. Kiedy wózek widłowy Jungheinrich nie działa prawidłowo, często przyczyną są zaawansowane układy elektroniczne. Współczesne modele takich producentów jak Toyota, Jungheinrich, Linde czy Still wykorzystują zaawansowaną elektronikę opartą na magistralach komunikacyjnych i diagnostyce komputerowej.

Rola sterowników elektronicznych w wózkach widłowych

Elektroniczne sterowniki stanowią dziś centralny element układu zarządzania napędem i hydrauliką w elektrycznych wózkach paletowych. Sterownik w elektrycznym wózku paletowym pełni rolę centralnego komputera, odpowiadając za analizę sygnałów z czujników, kontrolę pracy silników oraz obsługę systemów bezpieczeństwa. W praktyce magazynowej to właśnie moduł sterujący decyduje o reakcji maszyny na polecenia operatora, kontroluje parametry pracy silnika trakcyjnego, zarządza ładowaniem baterii oraz monitoruje system bezpieczeństwa.

Diagnostyka sterowników i kodów błędów

Diagnostyka błędów polega przede wszystkim na odczycie kodów oraz analizie parametrów pracy urządzenia. W praktyce serwisowej wykorzystuje się dedykowane interfejsy diagnostyczne przypisane do konkretnej marki. Kod błędu oznacza, że sterownik wykrył nieprawidłowość w pracy układu napędowego, hydrauliki lub instalacji elektrycznej. W praktyce serwisowej często okazuje się, że sam komunikat błędu nie wskazuje bezpośrednio przyczyny awarii. Przykładowo, błąd dotyczący napędu może wynikać zarówno z uszkodzenia sterownika, jak i z problemu z czujnikiem prędkości czy zużytych przewodów instalacji. Wózki paletowe różnych producentów korzystają z odmiennych systemów oznaczania błędów, jednak mechanizm ich powstawania jest bardzo podobny. W przypadku popularnych w magazynach wózków Toyota serii BT komunikaty często dotyczą układu napędowego i baterii. W niektórych przypadkach pomaga odłączenie baterii na kilka minut.

Częste problemy ze sterownikami i ich rozwiązania

Uszkodzenia sterowników nie należą do rzadkości, szczególnie w intensywnie eksploatowanych magazynach logistycznych. W praktyce eksploatacyjnej objawy awarii mogą być bardzo różne. Warto zaznaczyć, że sterownik rzadko ulega awarii nagle. Duży wpływ na trwałość elektroniki ma także stan baterii trakcyjnej. Zużyte baterie generują niestabilne napięcie, co prowadzi do przeciążenia modułów sterujących. Naprawa modułu sterującego jest jednym z droższych elementów serwisu wózków elektrycznych. W wielu przypadkach bardziej opłacalna okazuje się regeneracja sterownika, która kosztuje zwykle od 1500 do 4000 zł. Jednak regeneracja nie zawsze jest możliwa. Alternatywą jest także zakup sterownika używanego, jednak w praktyce jest to rozwiązanie obarczone ryzykiem. Najlepszą metodą ograniczenia problemów ze sterownikami jest regularny serwis instalacji elektrycznej wózka. W magazynach o intensywnej pracy zaleca się wykonywanie przeglądu elektryki przynajmniej raz na 6 miesięcy. Szczególną uwagę należy zwrócić na warunki pracy wózka. Elektronika nie toleruje wilgoci ani zanieczyszczeń. W praktyce dobrze prowadzony serwis pozwala znacząco wydłużyć żywotność sterowników.

Diagnostyka problemów z joystickiem i padem wózków Jungheinrich

Kiedy wózek widłowy Jungheinrich nagle zaczyna sprawiać problemy z joystickiem lub padem, warto poświęcić chwilę na diagnostykę przed zainwestowaniem pieniędzy w nowy sprzęt. Joysticki i pady są kluczowe dla działania wózka, to jak serce w ciele - pomijając je, można się czuć znacznie głupiej. Bez ich prawidłowego działania, produkcja może stanąć w miejscu, co nie jest najlepszą sytuacją, szczególnie w dynamicznym świecie logistyki. Marka Jungheinrich cieszy się renomą, znana ze swojej wydajności i niezawodności, a wózki widłowe są kluczowym narzędziem pracy w wielu branżach, a ich optymalne działanie to klucz do sukcesu.

Objawy awarii joysticka i pada

Wszystko zaczyna się, gdy wózek widłowy nie zachowuje się tak jak zwykle. Może to być coś tak drobnego, jak nieco opóźniona reakcja, ale na placu budowy czy w magazynie to mogą być znaki alarmowe. Joystick i pad to jak układ nerwowy wózka - od nich zależy, w którą stronę się porusza, z jaką prędkością oraz jak precyzyjnie wykonuje różnorodne manewry. Objawy, które mogą wskazywać na awarię tych kluczowych elementów to:

• przypadkowe ruchy wózka, które wydają się nieproporcjonalne do poleceń,
• joystick, który nie wraca do pozycji neutralnej po zwolnieniu,
• problemy z kontrolą prędkości - przyspieszenie lub zwolnienie staje się zadaniem przypominającym walkę z ożywionym robotem,
• wózek może zafiksować się na jakiejś prędkości, niezależnie od działań operatora,
• dziwne dźwięki mogą być oznaką awarii,
• joystick przestaje odpowiadać tak, jak powinien, np. zamiast precyzyjnego ruchu do przodu, pojawiają się chaotyczne popchnięcia w prawo.

Takie sytuacje stają się naprawdę niebezpieczne, zwłaszcza w ruchliwych magazynach, gdzie przestrzeń jest ograniczona, a przeszkody mogą czekać tuż za rogiem. Warto zdiagnozować problem, zanim błędy przełożą się na efektywność pracy.

Krok po kroku: Diagnostyka problemów z joystickiem i padem

Zanim zaczniemy rozkręcać urządzenie, upewnijmy się, że mamy wszystkie niezbędne narzędzia. Zalecane narzędzia to:

• klucze,
• śrubokręty,
• multimetr,
• dostęp do instrukcji serwisowej.

Należy przede wszystkim zlokalizować joystick i pad. Zazwyczaj znajdują się w centrum pulpitu sterującego. Sprawdź, czy kable nie są uszkodzone lub przetarte. Pamiętaj, że regularne czyszczenie okolic joysticka i pada to dobry zwyczaj, który chroni przed przyszłymi problemami. Gdy kable są w porządku, należy otworzyć obudowę joysticka. Powinny być widoczne płyty drukowane i przyciski. Każdy przycisk jest połączony z małym kranikiem, który może czasem utknąć. Warto je wszystkie przetestować. Aby to zrobić, użyj multimetru i sprawdź, czy każdy przycisk działa prawidłowo, posługując się rezystancją. Jeśli kilka przycisków nie działa, może być konieczne ich wymienienie. Czasami jednak wystarczy przeczyszczenie złącza. Jeśli różne funkcje nie reagują, warto przejrzeć schematy elektryczne. W niektórych przypadkach usterki mogą wynikać z oprogramowania.

Naprawa joysticka i pada - Proces krok po kroku

Dobrze działający joystick to podstawa, aby przeprowadzać operacje wózkiem widłowym z precyzją. Praktycznie każdy element joysticka pełni określoną funkcję - to nic innego jak mini instrument, który synchronizuje ruchy ręczne z reakcjami wózka. Każda drobna usterka, czy to w postaci zatarcia, uszkodzenia mechanizmu czy też zużycia materiałów, może skutkować problemami z manewrowaniem. Praca z uszkodzonym joystickiem jest jak jazda autem z uszkodzonym hamulcem - pożądana precyzja znika, a ryzyko wzrasta.

Potrzebne narzędzia to:

• wkrętak gwiazdkowy,
• klucz imbusowy.

Identyfikacja konkretnego modelu joysticka i pada jest niezwykle istotna, ponieważ różne modele mogą mieć zróżnicowaną budowę. Należy sprawdzić, czy lutowanie jest prawidłowe i czy nie ma rdzewiejących śrubek, które należy wymienić.

Ważnym krokiem w naprawie joysticka jest demontaż. Należy wykręcić wszystkie śrubki z umiarem, a wszystkie drobne elementy (śrubki, sprężynki) gromadzić w małej miseczce, aby się nie zgubiły. Po rozkręceniu obudowy joysticka należy przyjrzeć się wnętrzu. Wytarcie gniazda stykowego i wymiana uszkodzonych elementów to klucz do sukcesu. Kiedy wszystko wydaje się być w porządku, następuje ponowny montaż. Każdy element musi znaleźć się na swoim miejscu. Należy upewnić się, że przed zamontowaniem czegokolwiek, kabel nie jest zbyt napięty, co mogłoby prowadzić do uszkodzeń. W końcowej fazie naprawy warto przeprowadzić testy. Sprawdzenie reakcji joysticka na ruchy, jak siła nacisku wpływa na sterowanie - to kluczowe elementy, które pomogą upewnić się, że naprawa została przeprowadzona poprawnie. Testy powinno się wykonywać w bezpiecznej strefie, z dala od przeszkód. Naprawa joysticka wymaga cierpliwości oraz dokładności, a efekty tych działań mogą przełożyć się na efektywność pracy całego zespołu.

Przypadek: Wózek Jungheinrich EJC 14 nie podnosi / nie jedzie - analiza sterownika

Użytkownik poszukuje pomocy w diagnostyce i naprawie sterownika elektrycznego wózka widłowego Jungheinrich EJC 14, który jeździ, ale nie podnosi. Wózek miał problem z podnoszeniem, ale po pozostawieniu na zasilaniu przez jakiś czas funkcja wracała, co sugeruje problem niestabilny. Obecnie funkcja podnoszenia nie działa w ogóle. Działają kontrolki, licznik MTB działa i nalicza. Przy starcie zapalają się dwie zielone diody; wraz z załączeniem stycznika pierwsza przestaje mrugać, a druga mruga dalej. Czerwona dioda gaśnie po ruszeniu dyszlem i załączeniu napędu. Przycisk do podnoszenia sprawdzony omomierzem wykazuje prawidłowe zmiany wartości przy wciskaniu. Na wejściu styczników jest napięcie na obu, ale na jednym jest masa.

Diagnoza z kodem błędu 23 (problem z jazdą)

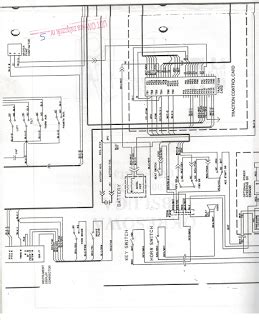

W innym przypadku, użytkownik zgłosił kod błędu 23 w elektrycznym wózku widłowym Jungheinrich, który podnosi, ale nie jeździ przód/tył. Z analizy schematów elektrycznych wynika, że sterownik steruje dwoma silnikami: jednym do podnoszenia/opuszczania i drugim do jazdy przód/tył. Do każdego z silników podłączone są 4 przewody: 2 zasilające i 2 służące prawdopodobnie do pomiaru prądu. Brak możliwości przetestowania sterownika w wózku ogranicza diagnostykę.

Wskazówki diagnostyczne z doświadczenia serwisowego:

• Problemy mogą leżeć w uszkodzeniu elementów zewnętrznych, takich jak styczniki, potencjometry (np. w zadajniku), mikroprzełączniki, sklejone styczniki, zawieszone szczotki silnika, a niekoniecznie w samym sterowniku.
• Jeśli hydraulika działa (podnoszenie/opuszczanie), to logika sterownika prawdopodobnie działa, a mosfety i diody komutujące nie mają przebicia.
• Należy sprawdzić napięcie baterii przy zadawaniu funkcji podnoszenia.
• Jeśli sterownik jest poza wózkiem, trudno jest go zdiagnozować. Bez włożenia go do wózka niewiele się sprawdzi.
• Sterownik kodem błyskowym zakomunikuje, co jest "nie tak". Można podłączyć diodę LED do złącza A (2 piny) i podać zasilanie, aby odczytać kody błyskowe.
• Na płytce logiki sterownika należy sprawdzić zasilanie 10V (prawdopodobnie sprawne, skoro hydraulika działa) oraz tranzystory sterujące stycznikami (hamulcowym, kierunkowymi i mostkowym). Na płytce mocy - końcówkę mocy z mosfetami, diodami i kondensatorami oraz czujnik prądu (hall).
• Pamięci błędów ZAPI B1 nie ma. Jedyne, co wiadomo, to to, że jest jakiś warunek po stronie wejść lub wyjść, który uniemożliwia uruchomienie przez sterownik silnika trakcji.
• Próby samodzielnej naprawy kluczowych komponentów, bez odpowiedniej wiedzy, mogą prowadzić do poważnych konsekwencji (szkody w mieniu i ludziach), ponieważ wózek widłowy podlega pod Ustawę o Dozorze Technicznym.
• Aby zasymulować instalację wózka na stole, potrzebne jest zdobycie manuala (np. H2), bateria 48V, kilka styczników, silnik szeregowy 48V o adekwatnej mocy i kilka drobiazgów w postaci przełączników i potencjometru 5kΩ.

Zapobieganie awariom: Konserwacja i regularne przeglądy wózków widłowych

Warto zadbać o to, aby usterki w wózkach nie pojawiały się lub zdarzały się jak najrzadziej. Na stan wózka widłowego ma wpływ każdy jego użytkownik - to z jednej strony dobra wiadomość, a z drugiej - odpowiedzialność, o której istnieniu operatorzy muszą być uświadomieni. Prawidłowa konserwacja wózków widłowych może znacząco pomóc w uniknięciu awarii - szczególnie tych poważnych!

Rodzaje przeglądów wózków widłowych

Wózki widłowe powinny regularnie przechodzić trzy rodzaje przeglądów:

• Kontrole codzienne: Serwis wózków widłowych elektrycznych powinien być przeprowadzany codziennie przed rozpoczęciem pracy. Zadanie to należy do operatora maszyny. Jego obowiązkiem jest upewnienie się, że urządzenie nadaje się do pracy i nie stwarza zagrożenia. Jeśli operator zauważy nieprawidłowości, musi zapisać je w codziennym raporcie i zgłosić przełożonemu. Korzystanie z niesprawnego urządzenia jest niezgodne z przepisami BHP.
• Przeglądy konserwacyjne: Są to obowiązki konserwatorów posiadających odpowiednie uprawnienia. Proces odbywa się w oparciu o wskazania producenta danej maszyny. Zwykle przeglądy konserwacyjne powinny mieć miejsce raz na 30 dni w przypadku wózków z pełnym dozorem technicznym. Widlaki z ograniczonym dozorem mogą być serwisowane co 60 dni. Każdy przegląd konserwacyjny musi być odnotowany w dzienniku konserwacyjnym urządzenia. Przegląd tego typu jest wskazany również w sytuacji, gdy w ostatnim czasie wózek widłowy wrócił z naprawy poważnej awarii.
• Okresowe serwisy (UDT): Przeprowadzaniem okresowych przeglądów zajmują się pracownicy Urzędu Dozoru Technicznego (UDT). Sprawdzają stan techniczny maszyny i jej dokumentację. Jeśli zauważą jakiekolwiek nieprawidłowości, mogą zdecydować o wycofaniu urządzenia z użytkowania. Serwis wózków widłowych wymagany przez przepisy UDT odbywa się raz na rok w przypadku urządzeń objętych pełnym dozorem technicznym. Badania kontrolne wózków widłowych obejmują konkretne elementy pojazdów, takie jak stan techniczny wideł, łańcuchów, kondycja opon, działanie oświetlenia oraz sprawność i szczelność układów - napędowego, hydraulicznego, kierowniczego i hamulcowego. Podczas przeglądu kontroluje się też funkcjonowanie sygnalizacji dźwiękowej i oznakowanie pojazdu. Jeśli podczas przeglądu na jaw wyjdą usterki, konieczna jest ich naprawa przez specjalistów. Po wykonaniu prac naprawczych należy przeprowadzić ponowny przegląd.

Prawidłowa eksploatacja i konserwacja wózków widłowych - o czym pamiętać?

Na co dzień operatorzy powinni zwrócić uwagę na:

• sprawdzanie stanu technicznego wózka - pozwoli to na wykrycie ewentualnych uchybień przed rozpoczęciem jazdy;
• używanie wózka widłowego wyłącznie zgodnie z przeznaczeniem;
• stosowanie się do zasad bezpiecznej pracy na wózku widłowym: jazdy z prędkością dostosowaną do warunków, podnoszenie ładunków o wadze nieprzekraczającej maksymalnego obciążenia wózka;
• poprawne prowadzenie dokumentacji technicznej: książki obsługi i dziennika konserwacji.

Przestrzeganie tych punktów pozwoli upewnić się, że naprawa wózków widłowych nie będzie potrzebna zbyt często, a sprzęt pozostanie w dobrej kondycji przez długi czas. Nie można też zapominać, że prawidłowa konserwacja i eksploatacja wózka widłowego są bardzo ważne z uwagi na bezpieczeństwo użytkownika. Niedopełnienie tych obowiązków niesie za sobą ryzyko wyłączenia maszyny z użytkowania i nałożenia kary finansowej na właściciela sprzętu. Pojazdy te, łącznie z ładunkiem, ważą kilka ton. Wypadki z ich udziałem mogą być drastyczne w skutkach. Z tego powodu trzeba mieć pewność, że dana maszyna jest w pełni sprawna. Sposobem na sprawdzenie stanu technicznego pojazdu są właśnie regularne przeglądy.

Konserwacja joysticka i pada wózków Jungheinrich

Odpowiednia konserwacja joysticka i pada wózka jest kluczem do zapobiegania przyszłym uszkodzeniom i zapewnienia optymalnej wydajności. Należy stosować się do następujących zaleceń:

1. Regularne czyszczenie i inspekcja: Brud i zanieczyszczenia mogą zbierać się na joysticku i padzie. Należy je czyścić miękką szmatką, lekko zwilżoną wodą lub środkiem czyszczącym przeznaczonym do elektroniki. Po czyszczeniu zawsze sprawdź, czy nie ma żadnych widocznych uszkodzeń, pęknięć czy oznak zużycia.
2. Sprawdzanie kabli i połączeń: Upewnij się, że kable są w dobrym stanie - niepoprzecierane, wygięte ani zaplątane. Wszelkie uszkodzenia powinny być natychmiast naprawione. Sprawdzenie połączeń co kilka miesięcy może pomóc w zapobieganiu usterkom w przyszłości.
3. Odpowiednie używanie joysticka: Ważne jest, aby nie używać zbyt dużej siły podczas obsługi joysticka. Nieprzemyślane ruchy mogą prowadzić do szybkiego zużycia elementów. Należy używać ich płynnie i z umiarem.
4. Regularne przeglądy techniczne: Nie zapominaj o regularnych przeglądach wózka widłowego, w tym joysticka i pada. Przeglądy techniczne powinny być przeprowadzane przez wykwalifikowany personel. Lepiej zapobiegać niż leczyć - dobrą praktyką jest planowanie przeglądów przed sezonami wzmożonego użytkowania.

Prawidłowa konserwacja nie tylko zwiększy żywotność joysticka, ale także pozwoli uniknąć dodatkowych kosztów związanych z naprawą lub wymianą.

Najczęstsze usterki w wózkach widłowych i ich usuwanie

Awaria wideł to najczęstszy problem w wózkach widłowych, szczególnie intensywnie eksploatowanych. Klienci zgłaszają uszkodzenia masztu, awarie układu hydraulicznego, wygięcie lub skręcenie wideł. Uszkodzenia mechaniczne to najczęstsze źródło problemów. Naprawa polega na naprawie niedziałającego elementu lub wymianie części: zaworów, lin, złączy.

Inne często występujące usterki:

• Usterki łańcuchów masztów: Metalowy łańcuch jest narażony na korozję, z czasem może także rozciągać się pod wpływem nadmiernego obciążenia. W skrajnych sytuacjach ten element może nawet pęknąć! Naprawa polega na wymianie łańcucha na nowy.
• Usterki hydrauliczne: Układ hydrauliczny może z czasem stać się nieszczelny, a wydostawanie się płynu hydraulicznego na zewnątrz powoduje, że podnoszenie staje się coraz mniej efektywne. Naprawa lub wymiana części może być konieczna także ze względu na uszkodzenia mechaniczne, przetarcia i korozję.
• Serwis opon: Opony są jednym z najszybciej zużywających się elementów. Używanie wózka widłowego wyposażonego w opony z wytartym bieżnikiem może być niebezpieczne: taki sprzęt jest trudniejszy w obsłudze, może się ślizgać na gładkich powierzchniach i na zakrętach. Gdy ogumienie wymaga wymiany, należy wezwać serwis wózków widłowych.
• Przegląd akumulatorów w wózkach widłowych: Wózki elektryczne są wyposażone w akumulator, który wymaga regularnych przeglądów. Mają one na celu sprawdzenie ogniw, a w razie konieczności - wymianę akumulatora na nowy. W trakcie przeglądu można również sprawdzić, czy oprogramowanie wózka związane z jego zasilaniem jest aktualne.

Kiedy remont jest konieczny?

Niekiedy „zwykła” naprawa wózków widłowych nie wystarczy, aby przywrócić im pełną sprawność na dłużej. Wówczas rozwiązaniem może być przeprowadzenie remontu. Kompleksowa renowacja wózków widłowych jest dość skomplikowana, ale często bardziej opłacalna niż zakup nowej maszyny. Dotyczy to szczególnie nowszych maszyn. Regularne dokonywanie przeglądów technicznych i remonty mogą w tym przypadku pomóc zachować pełną sprawność wózków widłowych na długi czas. Remontów zwykle dokonuje się zanim dojdzie do poważnych usterek.

Profesjonalny serwis czy samodzielna naprawa?

W przypadku wykrycia usterki w wózku widłowym należy postępować podobnie jak w przypadku awarii samochodu: możliwie jak najszybciej przekazywać wózki widłowe do naprawy w serwisie lub wezwać pomoc na miejsce. Próby dokonywania napraw na własną rękę nie są dobrym pomysłem: niedoświadczony pracownik może dodatkowo uszkodzić elementy wózka. Niesprawne sterowanie może prowadzić do szkód w mieniu i co gorsza w ludziach.

Jak rozpoznać, że wózek wymaga serwisowania lub naprawy?

Oto najczęstsze objawy towarzyszące awariom:

• problemy z uruchomieniem lub samoczynne wyłączanie się wózka;
• brak reakcji po naciśnięciu przycisku unoszenia wideł, widły mogą też unosić się, ale tylko w niewielkim stopniu;
• utrata mocy silnika, trudności w osiągnięciu odpowiedniej prędkości jazdy;
• zbyt szybkie opuszczanie karetki wideł;
• opadanie uniesionego ładunku.

Profesjonalny serwis wózków widłowych przede wszystkim zdiagnozuje usterkę i odnajdzie jej przyczyny, a następnie dokona stosownej naprawy. W przypadku potrzeby fachowej diagnostyki lub naprawy sprzętu, pomocny może okazać się serwis specjalizujący się w wózkach różnych marek. Technicy serwisu posiadają szeroką wiedzę i zapewniają kompleksową obsługę, taką jak m.in.: wymiana oleju, regeneracja elementów hydrauliki siłowej, regeneracja masztów, naprawa skrzyń biegów itp. W przypadku poważniejszych prac często zapewniany jest wózek zastępczy, co pozwala zachować ciągłość prac.
