Instrukcja Obsługi i Informacje o Wózkach Widłowych

Wózek widłowy jest kluczowym urządzeniem w wielu sektorach przemysłu i logistyki, umożliwiającym efektywny transport i składowanie ładunków. Prawidłowa obsługa oraz regularna konserwacja są niezbędne do zapewnienia bezpieczeństwa operatora i optymalnej wydajności pracy.

Budowa i Elementy Wózka Widłowego

Zrozumienie kluczowych komponentów wózka widłowego jest podstawą bezpiecznej i efektywnej pracy. Główne elementy konstrukcyjne obejmują:

• Maszt: Pionowa konstrukcja umożliwiająca podnoszenie i opuszczanie ładunków.
• Siłownik podnoszenia: Odpowiada za ruch masztu w pionie.
• Karetka: Element przesuwający się po maszcie, do którego mocowane są widły. Służy do zapewnienia stabilności ładunku.
• Widły: Ramiona służące do podnoszenia i transportu ładunków. Widły powinny być umiejscowione symetrycznie na środku.
• Rama bezpieczeństwa: Konstrukcja chroniąca operatora.
• Kierownica: Służy do sterowania kierunkiem jazdy.
• Fotel: Miejsce operatora.
• Pokrywa silnika: Osłania silnik.
• Przeciwwaga: Zapewnia stabilność wózka podczas podnoszenia ładunków.
• Koło tylne: Odpowiada za manewrowanie wózkiem.
• Siłownik przechyłu: Umożliwia pochylanie masztu.

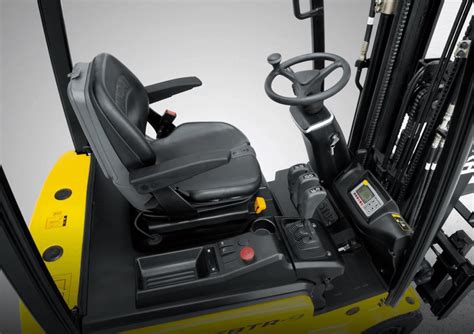

Panel Sterowania i Wskaźniki

Panel sterowania wózka widłowego dostarcza operatorowi niezbędnych informacji o stanie technicznym urządzenia oraz jego parametrach pracy.

Wskaźniki monitorujące

• Licznik czasu pracy silnika: Wskazuje czas pracy silnika.
• Wskaźnik temperatury oleju w skrzyni biegów: Pokazuje temperaturę oleju. Jeśli wskaźnik znajduje się na czerwonym polu, należy natychmiast zatrzymać wózek i zmniejszyć prędkość silnika, aby go ochłodzić.
• Wskaźnik ilości paliwa w zbiorniku: Informuje o poziomie paliwa.
• Wskaźnik ładowania akumulatora: Informuje o stanie ładowania akumulatora.
• Lampka niskiego ciśnienia oleju: Zapala się, gdy ciśnienie oleju jest za niskie.
• Kontrolka temperatury silnika: Zapala się podczas pracy silnika, gdy zostanie przekroczona standardowa temperatura. Jeśli wskaźnik znajduje się na czerwonym polu, należy natychmiast zatrzymać wózek.
• Wskaźnik zanieczyszczenia (osadu, wody): Informuje o obecności zanieczyszczeń w systemie.

Obsługa stacyjki

Kluczyk w stacyjce posiada kilka pozycji, z których każda odpowiada za inną funkcję:

• Pozycja „OFF”: Umożliwia wyjęcie kluczyka, obieg elektryczny jest zamknięty, większość funkcji wózka jest nieaktywna.
• Pozycja „ON”: Po przekręceniu kluczyka do tej pozycji zapalają się wskaźniki i kontrolki. Po uruchomieniu silnika powinny zgasnąć.
• Pozycja „START”: Uruchamia rozrusznik silnika. Nie należy trzymać rozrusznika załączonego dłużej niż 5 sekund.

Elementy Sterujące i Regulacja

Pedały

• Pedał powolnego poruszania się: Jego wciśnięcie pozwala na dokładne manewrowanie wózkiem widłowym.
• Pedał gazu: Wciskanie pedału powoduje zwiększenie obrotów silnika, a zarazem zwiększenie prędkości wózka widłowego.
• Pedał sprzęgła: Przed zmianą biegów należy się upewnić, czy pedał sprzęgła jest wciśnięty maksymalnie.

Dźwignie skrzyni biegów

Dźwignie skrzyni biegów zamocowane są w podłodze. Występują dwie prędkości jazdy, zarówno przy jeździe w przód, jak i w tył. Należy zatrzymać całkowicie wózek przed zmianą dźwigni kierunku jazdy.

Układ kierowniczy

Wózek posiada wspomaganie układu kierowniczego. Kręcenie kierownicą w lewo powoduje skręt wózka widłowego w lewą stronę, a kręcenie w prawo powoduje skręt wózka w prawą stronę. Ustawienie przechyłu kierownicy jest możliwe indywidualnie dla operatora. Odblokowanie kolumny kierowniczej następuje poprzez przesunięcie dźwigni w dół, znajdującej się po lewej stronie od kolumny kierowniczej.

Maszt i widły

Ustawienie przechyłu masztu może być sterowane za pomocą dedykowanej dźwigni. W celu zabezpieczenia pozycji wideł należy użyć odpowiedniego mechanizmu. Widły powinny być umiejscowione symetrycznie na środku.

Bezpieczeństwo Operatora i Obsługi

Klatka bezpieczeństwa i fotel

Klatka wykonana jest z wytrzymałego materiału, aby zapewnić bezpieczeństwo operatora przed spadającymi przedmiotami. Klatka bezpieczeństwa chroni operatora przed spadającym ładunkiem. Operator powinien ustawić fotel do pozycji, która jest komfortowa i zapewnia łatwy dostęp do wszystkich przyrządów sterujących. Pozycję fotela można odblokować, przesuwając dźwignię pod fotelem w prawo. Na tylnym oparciu znajduje się wspornik, na którym za pomocą klucza możemy ustawić wagę operatora. Stopnie znajdują się po obu stronach wózka, a rączka na lewym słupku klatki bezpieczeństwa, ułatwiając bezpieczne wsiadanie i wysiadanie.

Ogólne zasady bezpieczeństwa

Przestrzeganie zasad bezpieczeństwa jest kluczowe podczas obsługi wózka widłowego:

• Wózek widłowy nie może zostać przeładowany. Widły powinny zostać umieszczone centralnie z zachowaniem proporcji ciężaru.
• Nie podnoś ładunków niezabezpieczonych. Upewnij się, że ładunek jest prawidłowo zabezpieczony i znajduje się na środku obu wideł.
• Nie zabieraj ładunków na widły, jeśli najwyższy ładunek jest wyżej niż karetka. Jeśli jest to niemożliwe, upewnij się, że ładunek stoi stabilnie na widłach.
• Zabrania się poruszania wózkiem widłowym w pobliżu otwartego ognia.
• Bądź ostrożny podczas jazdy na pochyłościach.
• Zabrania się wsiadania i wysiadania z wózka widłowego, gdy się porusza.
• Kontroluj prędkość i przestrzegaj znaków drogowych. Zwolnij i użyj sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
• Obserwuj podłoże. Zwalniaj na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje.
• Podczas jazdy z ładunkiem pod górę lub z góry należy jechać z ładunkiem skierowanym ku wzniesieniu, a bez ładunku odwrotnie.
• Podczas jazdy nie należy trzymać wideł wysoko uniesionych.
• Unikaj ostrego hamowania lub szybkiego zjazdu w dół.
• Nie podjeżdżaj do ładunków z dużą prędkością.
• Ograniczaj ruchy przechyłu masztu w tył i przód podczas załadunku i rozładunku.
• Podczas skrętu nie należy opuszczać wózka, gdyż jego prędkość skrętu jest znacznie szybsza niż ruch wideł.
• Nie używaj wózka w słabo wentylowanych miejscach.
• Nie używaj wózka, kiedy zostanie znaleziony wyciek paliwa.
• Trzymaj pojemniki z płynami, papier, chemikalia itp. z dala od obszaru pracy.

Procedury Operacyjne

Uruchamianie silnika

Aby uruchomić silnik, należy:

1. Umieścić kluczyk w stacyjce i przekręcić w pozycję 2 - zapalą się kontrolki i załączy się podgrzewanie silnika sterowane regulatorem.
2. Następnie przekręcić kluczyk w pozycję 3 i zapalić silnik.
3. Jeśli silnik nie chce zapalić, należy poczekać 30 sekund przed ponowną próbą.

Nie należy przeciążać silnika, gdy jest przegrzany. W takim przypadku należy pozwolić mu ostygnąć przez około 30 sekund. Nowy silnik może być obciążony, gdy osiągnie temperaturę 60 stopni. Przy osiągnięciu tej temperatury należy jak najszybciej obciążyć silnik. Nie przetrzymywać nieobciążonego silnika na wysokich obrotach.

Jazda i manewrowanie

Przed rozpoczęciem jazdy należy unieść widły do pozycji transportowej i pochylić maszt w tył, jeśli jest to możliwe. Następnie odblokować hamulec postojowy, naciskając najpierw pedał hamulca roboczego lewą nogą, a potem odblokowując hamulec postojowy. Wcisnąć pedał sprzęgła do oporu przed ruszeniem.

Załadunek i rozładunek

Przygotowanie do załadunku lub rozładunku polega na ustawieniu wideł na odpowiedniej wysokości i powolnym podjechaniu nimi pod ładunek, wsuwając je najdalej, jak to możliwe. Podczas rozładunku towaru na dużej wysokości, wyprostuj maszt do pionu z ładunkiem na wysokości 15 do 20 cm nad podłożem, a następnie podnieś do góry.

Parkowanie wózka

Podczas opuszczania wózka należy opuścić widły na dół, przesunąć dźwignię zmiany biegów do pozycji neutralnej i wyłączyć silnik. Należy parkować wózek na płaskim terenie i zaciągnąć hamulec ręczny. Podczas parkowania na pochyłościach należy upewnić się, czy hamulec ręczny został zaciągnięty.

Konserwacja i Kontrole Przedpracowe

Regularna kontrola i konserwacja zapewniają długą żywotność wózka widłowego oraz bezpieczeństwo pracy.

Kontrola poziomu płynów

• Paliwo: Wskaźnik poziomu paliwa znajduje się na desce rozdzielczej. Sprawdzaj, czy ilość paliwa jest wystarczająca na dzień pracy. Tankowanie należy przeprowadzać przy wyłączonym silniku, z zaciągniętym hamulcem ręcznym i upewniwszy się, że w pobliżu nie ma otwartego ognia. Po zakończeniu tankowania należy zamknąć korek paliwa.
• Płyn chłodniczy: Sprawdź zbiorniczek wyrównawczy, czy poziom płynu znajduje się pomiędzy MIN a MAX. Jeśli płynu jest za mało, uzupełnij. Nie otwieraj korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C, ponieważ płyn chłodniczy jest niebezpieczny dla zdrowia. Do chłodnicy dodawaj czystą wodę. W celu wymiany płynu należy otworzyć korek wlewu i odkręcić korek odpływowy.
• Olej silnikowy: Wyciągnij miarkę oleju, wyczyść ją i włóż z powrotem. Wyciągnij ponownie i sprawdź poziom oleju.
• Olej hydrauliczny: Korek hydrauliki znajduje się po prawej stronie maski. Olej do hydrauliki należy nalewać przez ten otwór. Po lewej stronie wózka umiejscowiony jest odpowietrznik w korku, który pozwala dostać się powietrzu do środka.
• Płyn hamulcowy: Sprawdzaj poziom płynu hamulcowego w zbiorniczku płynu. Poziom powinien być pomiędzy dwoma znakami na zbiorniczku. Płyn hamulcowy jest szkodliwy dla zdrowia.
• Elektrolit w akumulatorze: Na akumulatorze znajdują się znaczniki, które pozwalają operatorowi sprawdzić poziom elektrolitu. Poziom powinien być pomiędzy dwoma znacznikami.

Kontrola ogumienia

Używając przyrządu do sprawdzenia ciśnienia, zmierz ciśnienie w ogumieniu. Jeśli zachodzi konieczność, uzupełnij powietrze. Upewnij się, czy powietrze nie uchodzi wentylem. Wszystkie nakrętki i śruby powinny być prawidłowo zamontowane i dokręcone przed napompowaniem kół. Napompowana opona potencjalnie jest niebezpieczna.

Napięcie pasów i łańcuchów

• Pasy napędowe: Aby sprawdzić napięcie paska (np. między rolką pompy wody a rolką alternatora), otwórz osłonę, usuń korek wlewu, wciśnij pedał do oporu przy uruchomionym silniku i naciśnij na pasek palcami z siłą 10 kg.
• Łańcuchy masztu: Aby ustawić napięcie łańcucha, należy poluzować nakrętkę zabezpieczającą, a następnie kręcić drugą nakrętką, aby ustawić odpowiednie napięcie. Okres przesmarowywania łańcuchów zależy od warunków, w których pracuje wózek.

Inne kontrole

Podczas przeprowadzania inspekcji należy wyłączyć silnik i zwrócić szczególną uwagę na wentylator chłodnicy. Sprawdź silnik, złącza rurek hydraulicznych, chłodnice i układ jezdny pod kątem wycieków. Upewnij się, że liczniki i czujniki (mth, temperatury wody, temperatury oleju, ciśnienia oleju skrzyni biegów, paliwa itp.) działają prawidłowo. W przypadku prac wymagających podniesienia wózka, należy go podnieść poprzez ruch dźwignią lewarka do momentu, aż koła znajdą się w powietrzu, a następnie usunąć drewniane bloki spod wózka, aby zapewnić stabilność.

Wózki Automatycznie Sterowane (AGV) Rocla

Pojazdy sterowane automatycznie (AGV) są nowoczesnym rozwiązaniem dla różnych procesów przemysłowych i logistycznych. Pojazdy AGV znajdują zastosowanie w wielu branżach, w tym w logistyce magazynowej, przemyśle motoryzacyjnym oraz sektorze spożywczym. Ich wykorzystanie przekłada się na redukcję kosztów operacyjnych, zwiększenie wydajności oraz minimalizację ryzyka wypadków związanych z ręcznym transportem ładunków. Co więcej, AGV mogą pracować w trudnych warunkach.

Wszystkie wózki ROCLA AGV spełniają wymagania normy bezpieczeństwa ISO 3691-4. Posiadają kompleksowe funkcje bezpieczeństwa, takie jak pola bezpieczeństwa 360° i monitorowanie prześwitu bocznego. Sygnalizując swój stan za pomocą świateł i dźwięku, wózki AGV sprawiają, że praca magazynu jest bezpieczniejsza i bardziej wydajna.
