Układ hydrauliczny wózka widłowego to system, który odpowiada za unoszenie, opuszczanie i precyzyjne manewrowanie ładunkami w codziennej pracy magazynu. Decyduje on o tym, jak szybko i stabilnie można podnosić palety czy manipulować ciężkimi towarami, co przekłada się na bezpieczeństwo operatora. Jest to kluczowy element wózka widłowego, bez którego nie byłoby możliwe podnoszenie, opuszczanie czy stabilne utrzymanie ładunków.
Prawidłowe działanie hydrauliki wpływa zarówno na efektywność, jak i bezpieczeństwo użytkowania wózka. Każdy nowoczesny wózek widłowy, niezależnie od tego, czy jest to model spalinowy, elektryczny czy gazowy, posiada system, który odpowiada za unoszenie ładunków, pochylenie masztu i precyzyjne operowanie widłami.
Zasada działania układu hydraulicznego wózka widłowego
Jak działa wózek widłowy
Układ hydrauliczny w wózku widłowym to zaawansowany system, który wykorzystuje ciśnienie cieczy (zwykle oleju hydraulicznego) do sterowania ruchem poszczególnych części wózka. Hydraulika w wózkach widłowych działa na zasadzie przepływu oleju hydraulicznego pod wysokim ciśnieniem, który wprawia w ruch siłowniki.
Hydraulika to technologia wykorzystująca ciecz do przekazywania energii. W wózkach widłowych elektrycznych system ten opiera się na wykorzystaniu oleju hydraulicznego, który jest przepompowywany pod wysokim ciśnieniem w celu generowania siły potrzebnej do podnoszenia i przemieszczania ładunków. Układ hydrauliczny działa na zasadzie prawa Pascala, które głosi, że ciśnienie wywierane na ciecz w zamkniętym zbiorniku jest przekazywane równomiernie we wszystkich kierunkach. Oznacza to, że niewielki nacisk na jednym końcu układu może generować znaczną siłę na przeciwnym końcu.
Ciśnienie hydrauliczne jest kluczowym czynnikiem, który umożliwia wózkom widłowym podnoszenie ciężkich ładunków. Im większe ciśnienie, tym większa siła podnoszenia, co z kolei pozwala na efektywną i błyskawiczną pracę. Wózki są projektowane tak, by wykorzystać to ciśnienie efektywnie.
Komponenty układu hydraulicznego i ich funkcje
Każdy system hydrauliczny bazuje na kilku podstawowych podzespołach, które współdziałają, by układ hydrauliczny mógł działać efektywnie, korzystając z zasady równomiernego rozkładu ciśnienia hydraulicznego we wszystkich kierunkach.
Pompa hydrauliczna
Podstawą jest pompa hydrauliczna, która generuje ciśnienie w całym układzie. Pompa jest sercem układu hydraulicznego, jej zadaniem jest wytwarzanie ciśnienia w układzie poprzez przepompowywanie oleju hydraulicznego. Olej zasysany jest ze zbiornika przez pompę zębatą. Pompa przetłacza go do zaworu maksymalnego, by w dalszym kroku trafił on do rozdzielacza. Pompa pobiera płyn hydrauliczny ze zbiornika i tłoczy olej przez przewody do rozdzielacza, umożliwiającego sterowanie ruchem masztu i osprzętu. W zależności od potrzeb, istnieją różne typy pomp: zębate, tłokowe czy wirnikowe.
Zbiornik oleju hydraulicznego
Olej hydrauliczny jest przechowywany w specjalnym zbiorniku. Istotną rolę odgrywa również odpowiedni zbiornik na płyn hydrauliczny, który zapewnia rezerwę i odprowadza ciepło. Odpowiednia ilość oleju hydraulicznego w zbiorniku jest niezbędna, aby system działał prawidłowo.
Zawory i rozdzielacze
Zawory kontrolne są ważnym elementem systemu, zarządzając przepływem płynu hydraulicznego i zapewniając bezpieczeństwo. Dzięki nim operatorzy mogą precyzyjnie sterować systemem. Olej hydrauliczny trafia do siłowników hydraulicznych, które przekształcają ciśnienie w siłę mechaniczną. W momencie, gdy operator wózka wykorzystuje dźwignie rozdzielacza w kabinie, następuje otwarcie odpowiednich zaworów w rozdzielaczu hydraulicznym, który kieruje przepływem oleju do właściwego siłownika.
Zawory bezpieczeństwa
Zawory bezpieczeństwa odgrywają kluczową rolę w zapobieganiu awariom i wypadkom. Chronią układ hydrauliczny przed zbyt wysokim ciśnieniem lub nagłym spadkiem ciśnienia. Odpowiadają one za utrzymanie ciśnienia oleju na odpowiednim poziomie, zapobiegając nadmiernemu wzrostowi ciśnienia, które mogłoby prowadzić do awarii układu. Do najczęściej stosowanych należą:
- Zawory przelewowe - utrzymują stałe ciśnienie w układzie i chronią przed przeciążeniem.
- Zawory dławiące - kontrolują prędkość opadania ładunku w razie uszkodzenia przewodów. Regulator reguluje przepływ oleju, co pozwala na precyzyjne ustawienie siły podnoszenia ładunku. Ich zadaniem jest regulowanie przepływu cieczy w jednym kierunku i umożliwienie swobodnego przepływu sprężonego powietrza w drugą stronę.
- Zawory pękniętego węża - automatycznie blokują wypływ oleju w razie awarii przewodu.
Zabezpieczenia hydrauliczne w wózkach widłowych w postaci zaworów są zastosowane: jeden w bloku rozdzielacza, natomiast drugi przed rozdzielaczem. Standardowo zawory te są zamknięte. W nowoczesnych wózkach widłowych montowane są zawory bezpieczeństwa, które są solidne i kontrolują prawidłowe działanie układu hydraulicznego.

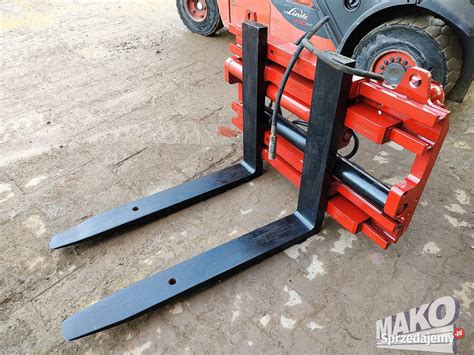

Siłowniki hydrauliczne
Kolejne podstawowe elementy układu hydraulicznego wózka widłowego to siłowniki odpowiedzialne za podnoszenie oraz przechył. Siłowniki przekształcają energię hydrauliczną w energię mechaniczną. Są to cylindryczne urządzenia, które przesuwają maszt lub widły w górę i w dół. Siłowniki podnoszenia to ostatnie elementy układu. Cylindry hydrauliczne zamieniają ciśnienie hydrauliczne na ruch liniowy. Istnieje wiele typów cylindrów, używanych w zależności od konstrukcji wózków widłowych. Różnorodne modele wózków wykorzystują różne cylindry dla podnoszenia różnorodnych ładunków.
Filtry
Filtry chronią olej przed zanieczyszczeniami, które mogłyby uszkodzić pompę lub inne elementy układu. Oczyszczają one olej z zanieczyszczeń, które mogłyby uszkodzić pompę lub inne elementy układu.
Przewody hydrauliczne
Przewody umożliwiają przepływ oleju między poszczególnymi elementami układu. Pod wpływem ciśnienia olej przepływa przez przewody hydrauliczne do zaworów sterujących.
Olej hydrauliczny
Olej hydrauliczny pełni kluczową rolę w układzie hydraulicznym wózka widłowego. Jego głównym zadaniem jest przekazywanie energii w układzie oraz smarowanie elementów, co zapobiega ich zużyciu. Płyn hydrauliczny pełni rolę medium przenoszącego ciśnienie w systemie. Prawidłowe funkcjonowanie układu hydraulicznego ma niebagatelny wpływ na działanie całego urządzenia.
Zamek hydrauliczny: kluczowy element bezpieczeństwa
Jednym z najważniejszych zabezpieczeń w wózku widłowym jest zamek hydrauliczny, czyli zawór, który zapobiega niekontrolowanemu opadaniu ładunku w przypadku utraty ciśnienia. Jest to element działający jako blokada bezpieczeństwa - utrzymuje maszt w stabilnej pozycji nawet wtedy, gdy wystąpi awaria przewodów lub siłowników. Jego sprawność jest ważna zwłaszcza przy dużych wysokościach podnoszenia.
Zamek działa automatycznie, reagując na nagły spadek ciśnienia, i w takiej sytuacji zamyka przepływ oleju, uniemożliwiając natychmiastowe opadnięcie wideł. Zamek hydrauliczny w wózku widłowym to element układu hydraulicznego, który odpowiada za zabezpieczenie mechanizmu podnoszenia i pochylania masztu wózka. Działa on na zasadzie blokady, zapobiegając niekontrolowanemu opadaniu ładunków podczas pracy maszyny.
Zamek hydrauliczny składa się z kilku kluczowych komponentów, które zapewniają jego prawidłowe działanie. Do najważniejszych należy zaliczyć zawory bezpieczeństwa, zawór dławiący, a także blok wykonawczy. Zamek hydrauliczny działa w połączeniu z siłownikami podnoszenia, które umożliwiają unoszenie ładunków.
W przypadku pęknięcia przewodu hydraulicznego, układ hydrauliczny wózka widłowego może stracić ciśnienie, co prowadzi do utraty kontroli nad maszyną. W takiej sytuacji, zamek hydrauliczny może pomóc w zabezpieczeniu ładunku do momentu naprawy usterki. Zamek hydrauliczny to element, który zapewnia nie tylko bezpieczeństwo, ale również wygodę i niezawodność podczas pracy. Dzięki niemu, operatorzy wózków widłowych mogą pracować z większym poczuciem bezpieczeństwa, wiedząc, że ładunek jest stabilny, a układ hydrauliczny działa poprawnie. Wózki widłowe Cesab wyposażone są w zamki hydrauliczne najwyższej klasy, które znacząco ograniczają ryzyko wypadków i zwiększają bezpieczeństwo operatorów.
Diagnostyka i konserwacja układu hydraulicznego
Aby system hydrauliczny działał niezawodnie, konieczne jest jego regularne serwisowanie. Konserwacja układów hydraulicznych jest kluczowa dla zachowania wysokiej wydajności i bezpieczeństwa wózków widłowych. Prawidłowa i regularna konserwacja układów hydraulicznych skutkuje nie tylko wysoką wydajnością, ale również pewnością i bezpieczeństwem operatorów. Przeprowadzanie okresowych przeglądów pomaga zapobiegać awariom i wydłuża żywotność samego układu hydraulicznego.
Regularna kontrola i inspekcja
Regularna kontrola hydrauliki pozwala szybko wychwycić nieprawidłowości, dlatego weryfikacja układu hydraulicznego w wózku widłowym jest podstawą utrzymania ciągłości pracy magazynu. Inspekcja polega na ocenie poziomu i jakości oleju, sprawdzeniu ciśnienia oraz obserwacji pracy siłowników podczas podnoszenia i opuszczania. Codzienne inspekcje przedoperacyjne są kluczowe dla zapewnienia bezpieczeństwa. Wprowadzenie checklisty umożliwia operatorom szybką identyfikację problemów.
Niepokojące objawy to spadek mocy podnoszenia, szarpanie masztu lub wolniejsza praca przy większym obciążeniu. W takich przypadkach operator powinien skontrolować działanie pompy i rozdzielaczy, bo mogą one wymagać czyszczenia lub regulacji. Hydraulika w wózku widłowym reaguje bardzo wyraźnie na zabrudzenia i niedostateczne smarowanie, co zwiększa znaczenie regularnych przeglądów. Nawet niewielkie odchylenia w pracy siłownika mogą sygnalizować większy problem, dlatego diagnostyka powinna być stałym elementem rutynowej obsługi technicznej.
Sprawdzanie szczelności układu hydraulicznego
Weryfikację należy zacząć od kontroli przewodów, złączy, siłowników oraz pompy pod kątem wycieków oleju. Nawet drobna nieszczelność może prowadzić do spadku ciśnienia, a tym samym do utraty stabilności ładunku. Gdy olej zacznie wyciekać, w układzie pojawia się powietrze, które może powodować drgania, nieregularne działanie siłowników i gorszą reakcję masztu na polecenia operatora. W skrajnych przypadkach nieszczelności mogą uniemożliwić prawidłowe działanie elementów takich jak zamek hydrauliczny, który potrzebuje odpowiedniego ciśnienia, aby skutecznie blokować opadanie ładunku.
Utrzymanie w pełnej sprawności układu hydraulicznego wózka widłowego wpływa bezpośrednio na wydajność transportu, płynność procesów oraz ograniczenie awarii.
Testy diagnostyczne
Najbardziej popularnym testem, jaki wykonuje się dla sprawdzenia, czy układ hydrauliczny w wózku działa prawidłowo, jest test obciążeniowy. Testy obciążeniowe wykonuje się w serwisie wózków widłowych, jednak są one na tyle proste i łatwe, że może go przeprowadzić każdy operator maszyny. W celu wykonania tej próby, należy zaparkować wózek widłowy na płaskim, utwardzonym podłożu. Urządzenie musi unieść ładunek o wadze równej jego udźwigowi nominalnemu na wysokość około 2,5 metra. Jeśli po upływie 10 minut widły z ładunkiem opadną nie więcej niż 100 mm (10 mm na minutę), a wychylenie masztu mechanizmu podnoszenia nie przekroczy 5%, oznacza to, że układ hydrauliczny wózka widłowego jest szczelny. Jeżeli z kolei karetka wideł opadła znacznie szybciej lub na podłożu pod pojazdem pojawiły się plamy oleju hydraulicznego - konieczne będzie zgłoszenie tego serwisowi lub zakładowemu konserwatorowi.
Test zamka hydraulicznego
W prosty i szybki sposób można również przetestować działanie zamka hydraulicznego. Wystarczy wysunąć tłoczysko siłownika podnoszenia na maksymalną długość, następnie wyłączyć napęd pompy zasilającej i ustawić dźwignie rozdzielacza (lub elektrozawór) na pozycji „opuszczanie”. Na poprawne działanie siłownika wskazuje brak zmiany w jego pozycji wyjściowej. Natomiast wszelkie odstępstwa sugerują problem, który należy jak najszybciej zgłosić.
Wymiana płynu hydraulicznego
Ważnym aspektem konserwacji układów hydraulicznych jest regularna wymiana płynu. Płyn powinien być wymieniany co 1000 godzin pracy, aby uniknąć degradacji, co mogłoby wpłynąć na efektywność całego układu. Istotne są także wskazówki nt. właściwej wymiany. Należy dbać o poziom oleju hydraulicznego w zbiorniku, a także sprawdzać stan filtrów wlewowych, które oczyszczają olej. Warto również monitorować stan węży hydraulicznych, aby uniknąć wycieków zewnętrznych.
Rola technika i szkoleń operatorów
Technik pełni kluczową rolę w utrzymaniu sprawności układów hydraulicznych. Odpowiednie szkolenia i umiejętności są niezbędne dla efektywnego zarządzania tymi systemami. Obowiązki technika to m.in. inspekcja komponentów, wymiana płynu oraz naprawy. Ważnym obowiązkiem technika jest regularna inspekcja części wózka widłowego, wymiana płynu, a także przeprowadzanie napraw i uzupełniających modernizacji. Dzięki temu istnieje pewność, że układy hydrauliczne są utrzymane w jak najwyższym standardzie, co przekłada się na bezpieczną i sprawną pracę.
Szkolenia z zakresu obsługi układów hydraulicznych są niezbędne dla bezpieczeństwa i efektywności operatorów. Dobre szkolenia operatorów przekładają się na zwiększone bezpieczeństwo oraz efektywność operacyjną wózków widłowych. Program szkoleń powinien uwzględniać ich częstotliwość i skuteczność, dostosowane do potrzeb firmy. Uzyskanie certyfikatu wymaga odbycia odpowiednich szkoleń i zdania egzaminów. Warto dowiedzieć się, jakie są wymagania instytucji certyfikujących i jakie dokumenty są potrzebne.
