Układ Hydrauliczny w Wózkach Widłowych: Budowa i Zasada Działania

Układ hydrauliczny w wózku widłowym to złożony system, który odpowiada za wszystkie funkcje związane z manipulacją ładunkiem - od podnoszenia i opuszczania wideł, po wychylenie masztu i jego stabilizację. Jest to kluczowy element wózka widłowego, bez którego nie byłoby możliwe podnoszenie, opuszczanie czy stabilne utrzymanie ładunków. Prawidłowe działanie hydrauliki wpływa zarówno na efektywność, jak i bezpieczeństwo użytkowania wózka.

Każdy nowoczesny wózek widłowy, niezależnie od tego, czy jest to model spalinowy, elektryczny czy gazowy, posiada system, który odpowiada za unoszenie ładunków, pochylenie masztu i precyzyjne operowanie widłami. Układ hydrauliczny umożliwia nie tylko podnoszenie ładunków, ale także ich opuszczanie, wychylenie masztu mechanizmu podnoszenia oraz utrzymanie wideł w stabilnej pozycji pionowej. Bez niego, wózki widłowe ograniczone byłyby wyłącznie do przemieszczania ładunków poziomo, co znacznie obniżałoby ich funkcjonalność.

Definicja i Podstawy Hydrauliki Siłowej

Hydraulika to technologia wykorzystująca ciecz do przekazywania energii. Przepływem cieczy pod ciśnieniem zajmował się Pascal i Bernoulli, którzy stworzyli podstawy dzisiejszej hydrauliki siłowej. Hydraulika siłowa znajduje zastosowanie prawie we wszystkich gałęziach przemysłu.

Układem hydraulicznym nazywamy zespół wzajemnie połączonych ze sobą elementów, których zadaniem jest przekazanie energii za pomocą cieczy (oleju hydraulicznego) pod ciśnieniem. Początkiem układu jest pompa wyporowa napędzana od silnika elektrycznego lub spalinowego. Końcem układu jest siłownik (silnik hydrauliczny), który sprzężony z mechanizmem podnoszenia wykonuje pracę unosząc ładunek.

Z punktu widzenia fizyki w układzie tym następuje zamiana energii mechanicznej na energię potencjalną, powodującą wysuw tłoczyska i wykonanie pracy. Pasem transmisyjnym jest ciecz hydrauliczna (olej), która została sprężona przez pompę, czyli pobrała energię od pompy i oddała ją do siłownika. Energię tę nazywamy energią ciśnienia. Według Pascala jest to parcie cieczy, które rozchodzi się we wszystkich kierunkach jednakowo. W mechanice maszyn jest to hydrostatyka, czyli energia potencjalna pochodząca od ciśnienia.

Energia kinetyczna pochodząca od objętości i prędkości przepływu określana jest jako hydrokinetyka.

Bilans Mocy i Sprawność Układu Hydraulicznego

W układach hydraulicznych można zrobić bilans mocy i określić sprawność układu. Celem prostszego przedstawienia obliczeń pominięto opory tarcia, straty i przecieki wewnętrzne pompy oraz siłownika.

Moc oddawana przez pompę jest równa iloczynowi jej wydajności i ciśnienia tłoczenia. Natomiast moc pobierana przez pompę z zewnątrz jest większa niż moc oddawana, ze względu na nieuniknione straty mocy w pracującej pompie.

Straty w układzie wynikają z oporów przepływu przez wąskie szczeliny zaworów dławiących, strat na przewodach, wyniku przepływu pod kątem na kolanku 900 na trójniku itd. Przecieki na suwakach, rozdzielacze na pompie powodują dodatkowo nagrzewanie się oleju, co zmniejsza lepkość i przyczynia się do spadku sprawności. Aby poprawić sprawność, do układów wprowadza się różnego rodzaju wymienniki ciepła (chłodnice).

W standardowym układzie hydraulicznym sprawność wynosi około 85%.

Główne Elementy Układu Hydraulicznego

Każdy system hydrauliczny bazuje na kilku podstawowych podzespołach, które współpracują, aby zgodnie z zasadą Pascala przenosić ciśnienie płynu i mnożyć siłę. Do tych kluczowych komponentów należą przede wszystkim:

• Pompa hydrauliczna
• Siłowniki hydrauliczne
• Zawory sterujące

Oprócz nich w układzie występują także takie elementy jak zbiornik oleju, filtry, rozdzielacz hydrauliczny, przewody (węże) i oczywiście sam olej hydrauliczny pełniący rolę medium roboczego.

Pompa Hydrauliczna - Serce Układu

Pompa hydrauliczna to serce układu hydraulicznego. Odpowiada za wygenerowanie przepływu oleju i wytworzenie ciśnienia potrzebnego do podnoszenia ładunków. W większości wózków widłowych pompę napędza silnik spalinowy pojazdu lub silnik elektryczny (w przypadku wózków elektrycznych).

Pompa zasysa olej ze zbiornika hydraulicznego poprzez filtr, a następnie tłoczy go do obwodu pod wysokim ciśnieniem. Typowo stosowane są pompy zębate (rzadziej tłoczkowe lub wirnikowe) zapewniające ciśnienie rzędu kilkuset bar - często około 200-250 bar.

Działanie pompy polega na przetworzeniu energii mechanicznej (obrotu wału silnika) na energię hydrauliczną płynu. Pompa wprawia w ruch cały układ - bez niej olej nie popłynie do siłowników, a żaden ruch masztu czy wideł nie byłby możliwy. Warto dodać, że pompa hydrauliczna w wózku widłowym pracuje w układzie otwartym - to znaczy tłoczy olej do układu, po czym olej wraca swobodnie do zbiornika (gdy zawory kierują go na powrót).

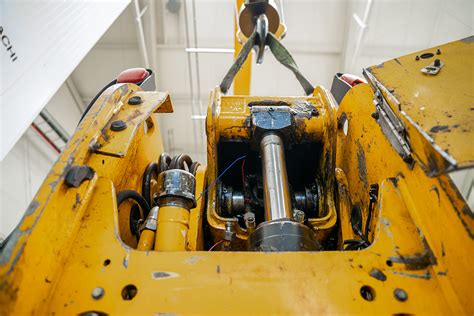

Siłowniki Hydrauliczne - Elementy Wykonawcze

Siłowniki hydrauliczne (zwane też cylindrami hydraulicznymi) to elementy wykonawcze, które bezpośrednio wykonują pracę - zamieniają ciśnienie oleju na ruch mechaniczny. W każdym wózku widłowym znajdziemy przynajmniej jeden siłownik podnoszenia (zainstalowany przy maszcie), a często także dwa symetryczne. To właśnie one unoszą widły wraz z ładunkiem na żądaną wysokość.

Siłownik hydrauliczny składa się z cylindra (metalowej rury) oraz tłoka z tłoczyskiem. Gdy do wnętrza cylindra wtłoczony zostanie olej pod ciśnieniem, napiera on na powierzchnię tłoka i powoduje jego wysuw - czyli ruch tłoczyska. Ten ruch przekłada się na podniesienie wideł (w przypadku siłownika podnoszenia) lub zmianę kąta masztu (siłownik pochyłu). Siłowniki są zdolne do wygenerowania ogromnej siły, właśnie dzięki wysokiemu ciśnieniu oleju. Ich konstrukcja musi być bardzo wytrzymała, a szczelność uszczelnień - bez zarzutu, aby utrzymać ciężar ładunku.

Zawory Sterujące i Zabezpieczające

Zawory sterujące pełnią w układzie hydraulicznym rolę mózgu i strażnika jednocześnie. To zespół różnych zaworów, które kierują przepływem oleju, regulują ciśnienie oraz zapewniają bezpieczeństwo pracy systemu.

• Rozdzielacz hydrauliczny - centralny zawór kierunkowy obsługiwany przez operatora (za pomocą dźwigni lub joysticka w kabinie). Rozdzielacz decyduje, do którego siłownika trafi olej. Gdy operator przesuwa dźwignię podnoszenia, rozdzielacz otwiera kanał olejowy prowadzący do siłowników podnoszenia. Gdy dźwignia jest w pozycji neutralnej, rozdzielacz kieruje przepływ oleju z powrotem do zbiornika (w układzie otwartym) lub utrzymuje ciśnienie w siłowniku (w momencie podtrzymania ładunku).
• Zawór bezpieczeństwa (maksymalny, przelewowy) - jest to zawór ciśnieniowy, którego zadaniem jest ochrona układu przed zbyt wysokim ciśnieniem. Jeśli obciążenie jest zbyt duże lub dochodzi do jakiegoś zablokowania, ciśnienie w układzie gwałtownie rośnie. Zawór bezpieczeństwa w takiej sytuacji automatycznie się otwiera i upuszcza nadmiar oleju z powrotem do zbiornika, utrzymując ciśnienie w bezpiecznych granicach. Zabezpieczenie to jest często zdublowane w układzie dla zwiększenia bezpieczeństwa.
• Zawory zwrotne i dławiące - to zawory, które utrzymują właściwy kierunek i natężenie przepływu oleju. Zawory zwrotne (jednokierunkowe) pozwalają płynowi płynąć tylko w jednym kierunku i zapobiegają cofaniu się oleju. Przykładem jest zawór utrzymujący obciążenie - zapobiega on samoczynnemu opadaniu wideł, zamykając przepływ oleju z siłownika, gdy nie podajemy ciśnienia. Zawory dławiące z kolei ograniczają przepływ, aby ruchy wideł i masztu były płynne i nie za szybkie. Są ustawione tak, aby prędkości pochylania w obu kierunkach były jednakowe i w miarę spowolnione, co ma wpływ na precyzję położenia ładunku i bezpieczeństwo pracy.
• Zamki hydrauliczne - uniemożliwiają nagły spadek wideł w przypadku rozszczelnienia układu. Jest to element działający jako blokada bezpieczeństwa - utrzymuje maszt w stabilnej pozycji nawet wtedy, gdy wystąpi awaria przewodów lub siłowników.
• Zawory pękniętego węża - automatycznie blokują wypływ oleju w razie awarii przewodu.

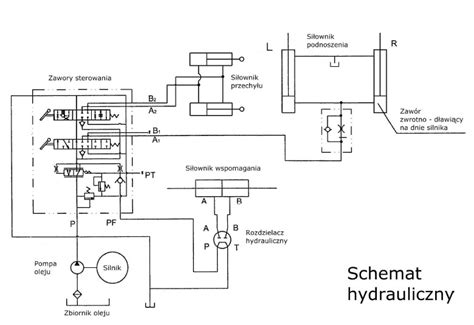

Zasada Działania Układu Hydraulicznego

Działanie układu hydraulicznego w standardowym wózku widłowym rozpoczyna się od pobrania oleju ze zbiornika wyrównawczego przez pompę zębatą. Następnie trafia on pod ciśnieniem do układu.

Uruchomienie Pompy i Wytworzenie Ciśnienia Roboczego

Po włączeniu wózka (uruchomieniu silnika) aktywuje się pompa hydrauliczna, która zaczyna zasysać olej ze zbiornika. Olej przechodzi przez filtr, aby usunąć zanieczyszczenia, po czym trafia do pompy. Tłoczony przez pompę olej osiąga wysokie ciśnienie (rzędu setek bar) i płynie przewodami w kierunku rozdzielacza. Na wyjściu z pompy znajduje się zawór bezpieczeństwa (maksymalny), który pozostaje zamknięty, dopóki ciśnienie nie przekroczy ustalonej granicy.

Sterowanie Przepływem Oleju i Praca Siłowników

Operator korzysta z uchwytu podnoszenia za pomocą przycisku, manetki lub dźwigni, w zależności od modelu wózka. Przestawia je w pozycję do podnoszenia, co prowadzi do otwarcia suwaka odpowiedniej sekcji, do której podłączony jest przewód zasilający do siłownika podnoszenia. Wówczas następuje przepływ oleju, a pompa odpowiada za kontrolę ciśnienia cieczy, w tym jego zmniejszanie lub zwiększanie. Zależy to od ciężaru ładunku, który podnoszony jest przez wózek widłowy.

Gdy rozdzielacz przekieruje strumień płynu do siłowników podnoszenia, olej wpływa do ich dolnej komory. Napierające ciśnienie powoduje wysuw tłoczysk do góry, a co za tym idzie - uniesienie wideł wraz z ładunkiem. Pompa utrzymuje stały przepływ oleju, dzięki czemu ruch jest płynny. Ciśnienie automatycznie dostosowuje się do ciężaru ładunku (przy większym obciążeniu pompa wytwarza odpowiednio wyższe ciśnienie). W efekcie operator, przechylając dźwignię, może podnosić nawet bardzo ciężkie towary niewielkim wysiłkiem - całą pracę wykonuje układ hydrauliczny. Gdy wózek osiągnie żądaną wysokość, operator neutralizuje dźwignię, a rozdzielacz zamyka dopływ oleju do cylindrów.

Opuszczanie Ładunku i Powrót Oleju

Opuszczanie ładunku wiąże się z wychyleniem manetki w drugą stronę, przez co olej wraca do zbiornika wyrównawczego i zamykany jest cały obieg. Aby opuścić ładunek, operator przestawia dźwignię w pozycję „opuszczanie”. Powoduje to otwarcie innej sekcji rozdzielacza, która łączy górną część siłowników z przewodem powrotnym do zbiornika. Olej podtrzymujący tłoki zaczyna odpływać z siłowników z powrotem do zbiornika, a ciężar ładunku wymusza wsuwanie się tłoczysk i kontrolowane opadanie wideł. Zawór dławiący dba o to, by opadanie odbywało się z bezpieczną prędkością. Pompa w tym czasie może zmniejszyć wytwarzane ciśnienie lub pracować w obiegu otwartym. Olej wypływający z cylindrów wraca przez rozdzielacz i układ przewodów do zbiornika, gotowy do ponownego użycia.

Powyższy opis to uproszczony schemat działania hydrauliki w standardowym wózku widłowym. W praktyce układ może jednocześnie zasilać kilka funkcji (np. podnoszenie i przechylanie), lecz zasada przekazywania ciśnienia i sterowania zaworami pozostaje taka sama.

Typowe Usterki i Problemy z Układem Hydraulicznym

Intensywna eksploatacja wózków widłowych sprawia, że układ hydrauliczny podlega zużyciu. Uszkodzenia mogą pojawiać się z czasem nawet przy prawidłowym użytkowaniu, zwłaszcza jeśli zaniedba się regularny serwis.

Wyciek Oleju Hydraulicznego

To jedna z najpowszechniejszych usterek. Objawia się obecnością plam oleju pod wózkiem lub mokrymi elementami masztu i siłowników. Wyciek oleju to czerwony alarm - oznacza ubytek medium roboczego i spadek ciśnienia w układzie, a dodatkowo stwarza zagrożenie (śliska podłoga, możliwość uszkodzenia pomp z powodu pracy „na sucho”). Typowe przyczyny wycieków to nieszczelności przewodów lub złączy, pęknięcia w wężach, uszkodzone uszczelnienia siłowników albo poluzowane połączenia.

Rozwiązanie: Zlokalizować źródło przecieku, wymienić uszczelki lub uszkodzony przewód, uzupełnić olej.

Spadek Wydajności Podnoszenia / Brak Ciśnienia

Wózek widłowy nagle „słabnie” - maszt podnosi się wolniej, szarpie lub w ogóle nie chce unieść nominalnego ładunku. Przyczyną bywa niedobór oleju hydraulicznego (jeśli np. wyciekł lub nie był dawno uzupełniany), zapowietrzenie układu albo zużycie któregoś z kluczowych komponentów - np. zużyta pompa hydrauliczna nie osiąga już właściwego ciśnienia. Również zapchany filtr oleju lub zawór może dławić przepływ. W efekcie wózek nie podnosi na pełną wysokość lub „odpuszcza” przy dużym obciążeniu. Niepokojące objawy to spadek mocy podnoszenia, szarpanie masztu lub wolniejsza praca przy większym obciążeniu.

Rozwiązanie: Sprawdzić poziom i stan oleju (w razie czego dolać świeżego zgodnego ze specyfikacją), odpowietrzyć układ, jeśli zasysa powietrze, skontrolować filtr (ewentualnie wymienić).

Samoistne Opadanie Masztu

Jeśli widły z uniesionym ładunkiem powoli opadają, mimo że nie wciskamy żadnej dźwigni, to znak, że układ nie utrzymuje ciśnienia. Zwykle winne są nieszczelne siłowniki (zużyte uszczelniacze tłoka przepuszczają olej wewnętrznie) lub nieszczelny zawór zwrotny w rozdzielaczu. Skutkiem jest powolna utrata wysokości wideł - bardzo niebezpieczna, bo ładunek może osuwać się niekontrolowanie.

Rozwiązanie: Regeneracja siłowników (wymiana zestawów uszczelnień) albo naprawa/wymiana zaworu utrzymującego ciśnienie.

Szarpanie, Wibracje, Hałasy przy Pracy Hydrauliki

Głośna praca pompy (np. „jęczenie”), odgłosy syczenia czy bulgotania, a także drgania masztu przy podnoszeniu świadczą o nieprawidłowościach. Najczęstsze powody dziwnych dźwięków to zapowietrzenie układu, zbyt niski poziom oleju, zużycie pompy lub zaworów. Z kolei wibracje i szarpnięcia sugerują, że przepływ oleju nie jest równomierny albo ciśnienie nie trzyma stałego poziomu. Możliwe przyczyny to obecność powietrza w oleju, zużyte tłoki siłowników czy problemy z zaworem przelewowym.

Rozwiązanie: Przede wszystkim odpowietrzyć układ (usunąć pęcherze powietrza), upewnić się, że oleju jest odpowiednia ilość i że jest on czysty. Jeśli hałasy wydaje pompa - może to zwiastować jej zużycie (konieczna regeneracja).

Konserwacja i Diagnostyka Układu Hydraulicznego

Prawidłowe funkcjonowanie układu hydraulicznego ma niebagatelny wpływ na działanie całego urządzenia. Już pierwsze niepokojące objawy, sugerujące uszkodzenie czy nieprawidłowości w układzie hydraulicznym, powinny być niezwłocznie zgłaszane przełożonym oraz współpracującemu Serwisowi Wózków Widłowych. Podstawową kontrolę operator może przeprowadzić we własnym zakresie, co pozwoli wyłapać ewentualne usterki lub niezgodności.

Próba Szczelności Układu

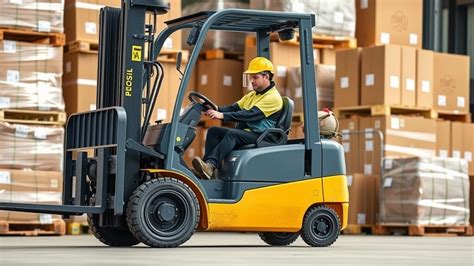

W celu wykonania tej próby należy zaparkować wózek widłowy na płaskim, utwardzonym podłożu. Urządzenie musi unieść ładunek o wadze równej jego udźwigowi nominalnemu na wysokość około 2,5 metra.

Jeśli po upływie 10 minut widły z ładunkiem opadną nie więcej niż 100 mm (10 mm na minutę), a wychylenie masztu mechanizmu podnoszenia nie przekroczy 5%, oznacza to, że układ hydrauliczny wózka widłowego jest szczelny. Jeżeli z kolei karetka wideł opadła znacznie szybciej lub na podłożu pod pojazdem pojawiły się plamy oleju hydraulicznego - konieczne będzie zgłoszenie tego serwisowi lub zakładowemu konserwatorowi.

Test Działania Zamka Hydraulicznego

W prosty i szybki sposób można również przetestować działanie zamka hydraulicznego. Wystarczy wysunąć tłoczysko siłownika podnoszenia na maksymalną długość, następnie wyłączyć napęd pompy zasilającej i ustawić dźwignie rozdzielacza (lub elektrozawór) na pozycji „opuszczanie”. Na poprawne działanie siłownika wskazuje brak zmiany w jego pozycji wyjściowej. Natomiast wszelkie odstępstwa sugerują problem, który należy jak najszybciej zgłosić.

Regularne Przeglądy i Serwisowanie

Najlepszym sposobem na uniknięcie poważnych awarii jest profilaktyka. Regularny serwis wózków widłowych powinien obejmować sprawdzenie działania hydrauliki - kontrolę szczelności, pomiar ciśnienia roboczego, testy pod obciążeniem i oględziny wszystkich komponentów. Warto przestrzegać harmonogramu przeglądów zalecanego przez producenta wózka (zwykle co określoną liczbę motogodzin).

Monitorowanie Poziomu i Stanu Oleju Hydraulicznego

Przed rozpoczęciem pracy zawsze sprawdź poziom oleju w zbiorniku hydraulicznym. Zbyt niski poziom grozi zassaniem powietrza do układu i uszkodzeniem pompy. Olej hydrauliczny powinien być także czysty i klarowny - jeżeli zauważysz, że zrobił się ciemny, mętny lub zawiera cząstki zanieczyszczeń, czas na jego wymianę. Wymiana oleju hydraulicznego powinna odbywać się regularnie (np. co około 1000 godzin pracy), zgodnie z instrukcją serwisową. Świeży olej ma optymalne właściwości lepkości i chroni układ przed zużyciem.

Wymiana Filtrów i Utrzymanie Czystości Układu

Filtry hydrauliczne (ssawne i powrotne) wyłapują drobinki metalu, kurz i brud z oleju. Z czasem mogą się zapchać, ograniczając przepływ. Dlatego regularnie wymieniaj filtry - często zaleca się to robić np. co 2000 godzin pracy lub według wskazań serwisu. Utrzymuj okolicę korka wlewu oleju w czystości, aby przy dolewaniu nie wpadały zanieczyszczenia. Każdorazowo po otwarciu układu (np. przy wymianie węża czy siłownika) zwróć uwagę na czystość - nawet drobne zabrudzenia mogą zaszkodzić precyzyjnym zaworom.

Kontrola Uszczelnień, Przewodów i Połączeń

Przy codziennej obsłudze warto rzucić okiem na węże hydrauliczne - czy nie widać przetarć, pęknięć lub wycieków na złączach. Uszkodzony przewód pod ciśnieniem to nie tylko groźba wycieku, ale i niebezpieczeństwo dla operatora (rozprysk oleju pod ciśnieniem). Jeśli zauważysz jakiekolwiek „pocenie się” oleju na złączkach albo krople na siłowniku, nie bagatelizuj tego - nawet drobna nieszczelność ma tendencję się powiększać. Lepiej dokręcić poluzowaną opaskę czy wymienić uszczelkę zawczasu, niż później walczyć z poważnym wyciekiem.

Korzystanie z Profesjonalnego Serwisu

Jeżeli zauważysz poważniejsze problemy z hydrauliką (np. głośna praca pompy, drastyczny spadek mocy, duże wycieki), najlepiej zwrócić się do specjalistycznego serwisu wózków widłowych. Doświadczeni technicy mają aparaturę, żeby zmierzyć ciśnienie, sprawdzić wydajność pompy czy uszczelnić siłowniki. Nie zwlekaj z naprawą usterek - w hydraulice drobna usterka zaniedbana może pociągnąć za sobą kolejne. Ważne jest także, by w razie konieczności wymiany zużytych elementów stosować wysokiej jakości części do wózków widłowych. Dotyczy to zarówno oryginalnych części od producenta, jak i dobrych zamienników - kluczowe komponenty hydrauliczne (pompy, uszczelnienia, zawory) powinny mieć odpowiednie parametry i wytrzymałość. Tylko wtedy remont przyniesie trwały efekt, a układ hydrauliczny będzie działał jak nowy.
