Wózki widłowe to pojazdy należące do urządzeń transportu bliskiego, których zadaniem jest podnoszenie i przewożenie ładunków w określone miejsce. Wózki widłowe napędzane silnikami spalinowymi są, podobnie jak samochody, wyposażone w układ chłodzenia, którego zadaniem jest efektywne odprowadzanie ciepła z silnika. Efektywnie działający układ chłodzenia wózka widłowego jest niezwykle ważny dla prawidłowego funkcjonowania urządzenia, a regularne sprawdzanie płynu chłodniczego to podstawa jego konserwacji.
Typy Układów Chłodzenia w Wózkach Widłowych
Układy chłodzenia występujące w wózkach widłowych można podzielić na bezpośrednie i pośrednie.
Chłodzenie Bezpośrednie
Bezpośrednimi układami chłodniczymi są układy, w których następuje bezpośrednia wymiana ciepła pomiędzy ściankami elementów silnika, takich jak cylindry i głowica, a otaczającym je powietrzem. W tego rodzaju silnikach występuje ożebrowanie newralgicznych elementów.

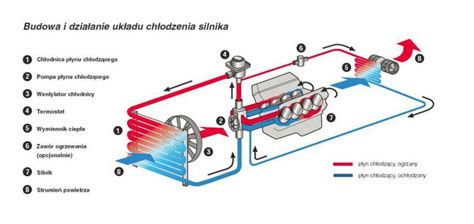

Chłodzenie Pośrednie (Cieczą)
Drugim rodzajem chłodzenia, występującym w wózkach widłowych, są układy chłodzenia pośrednie, których zasada działania polega na tym, że ciepło generowane przez silnik jest odprowadzane poprzez czynnik pośredni, czyli płyn chłodniczy. Wszystkie elementy układu chłodzenia wózka widłowego połączone są ze sobą przewodami odpornymi na wysoką temperaturę i ciśnienie.
Układy chłodzenia cieczą w wózkach widłowych przypominają swoją budową te, które można spotkać w samochodach, jednak występują pomiędzy nimi różnice. Przede wszystkim, wózki widłowe poruszają się z niewielką prędkością, dlatego samo chłodzenie pędem powietrza jest niewystarczające. Aby zapewnić odpowiedni poziom chłodzenia, wózki wyposażane są w dodatkowe wentylatory.
Kluczowe Komponenty Układu Chłodzenia w Wózkach Linde
Układy chłodzenia w wózkach widłowych Linde są bardziej narażone na wysokie temperatury niż w pojazdach samochodowych. Kluczowe elementy układów chłodzenia w wózkach widłowych Linde to:
- Chłodnice
- Pompy wody
- Układy rur
- Termostaty silnika
- Zbiorniki wyrównawcze
Najczęściej kupowanymi częściami układów chłodzenia przez klientów w sklepach internetowych są pompy wody, uszczelnienia, termostaty oraz chłodnice. Części te są dostępne dla wielu typów wózków widłowych Linde, w tym dla serii: 316 S30, 316 S40, 316 S50, 316 S60, 316-02 S30, 316-02 S40, 316-02 S50, 316-02 S60, 316-03 S30, 316-03 S40, 316-03 S50, 316-03 S60, 350-01/02 H16, 350-01/02 H18, 350-01/02 H20, 350-03 H12, 350-03 H14, 350-03 H16, 350-03 H18, 350-03 H20, 351-01 H20, 351-01 H25, 351-01 H30, 351-02 H20, 351-01 H25, 351-01 H30, 351-03 H20, 351-03 H25, 351-03 H30, 351-03 H35, 351-04 H25, 351-04 H30, 351-05 H25, 351-05 H30, 352-01 H35, 352-01 H40, 352-01 H45, 352-02 H35, 352-02 H40, 352-02 H45, 352-03 H35, 352-03 H40, 352-03 H45, 352-04 H35, 352-04 H40, 352-04 H45, 352-05 H35, 352-05 H40, 352-05 H45, 352-05 H50, 353-01 H50, 353-01 H60, 353-01 H70, 353-01 H80, 353-02 H50, 353-02 H60, 353-02 H70, 353-02 H80, 353-03 H50, 353-03 H60, 353-03 H70, 353-03 H80, 391-01 H14, 391-01 H16, 391-01 H18, 391-01 H20, 392-01 H20, 392-01 H25, 393-01 H25, 393-01 H30, 393-01 H35, 394-01 H40, 394-01 H45, 394-01 H50.
Typowe Problemy i Objawy Awaraii Układu Chłodzenia
Układ chłodniczy jest wrażliwym elementem każdego pojazdu, a jego awaria prowadzi do unieruchomienia wózka i jest powodem strat. W przypadku wózków widłowych i innych maszyn UTB możemy spotkać kilka charakterystycznych symptomów, które wskazują na problemy techniczne w obrębie układu chłodniczego. Wypatrzenie ich i odpowiednia interwencja mechanika pozwoli uchronić pojazd przed poważniejszą awarią.
Przegrzewanie Silnika
Jeśli silnik pojazdu jest nadmiernie nagrzany, oznacza to, że układ chłodzenia nie pracuje prawidłowo. Uszkodzenia pompy czy chłodnicy sprawiają, że silnik nie jest dostatecznie chłodzony, co powoduje jego szybsze zużycie oraz może być przyczyną awarii. Może być to spowodowane zmniejszeniem łączności chłodnicy z układem silnika.
Problemy z Pompą Wody
Jeśli przyłącze pompy jest skorodowane, ciepło nie będzie odprowadzane z odpowiednią szybkością. Jeśli podczas montażu pompy zastosowano zbyt dużo silikonu, płyn może znaleźć inne ujście i uciekać z chłodnicy. Korozja nie jest jedyną przyczyną awarii pompy. Równie niebezpieczne są przyczyny mechaniczne, takie jak źle napięty pasek na kole pasowym lub uszkodzone ruchome części pompy.
Nieszczelności i Korozja
Podobnie dzieje się podczas procesów korozyjnych, powstają wtedy nieszczelności w układzie. Jeśli pojawi się rdza, do układu mogą się dostać spaliny. Niebezpieczne bywają również duże tarcia na łożyskach, uszkodzenie korpusu czy wału.
Problemy z Wentylatorem
W przypadku gdy w wentylatorze brakuje kilku prętów, praca całego układu może przebiegać niewłaściwie. W pewnym momencie może dojść do uszkodzenia chłodnicy i awaria jest gotowa. Zwykle wystarczy profesjonalna regeneracja chłodnic, by wózek mógł powrócić do pełnej sprawności. Profesjonalna wymiana chłodnic jest możliwa przy użyciu specjalistycznych narzędzi. Wszystkie podzespoły powinny być dokładnie obejrzane i ocenione przez profesjonalistę.
Egzamin praktyczny część 1
Studium Przypadku: Przegrzewanie Wózka Widłowego Linde H35T
Częstym problemem zgłaszanym przez użytkowników jest przegrzewanie się silnika, co prowadzi do zagotowania płynu chłodniczego. Na przykład, w wózku widłowym Linde H35T z 2003 roku z silnikiem VW, pomimo usunięcia termostatu i wymiany pompy wody, problem z przegrzewaniem nadal występuje. Użytkownik sprawdził ciśnienie na cylindrach (12 na każdym z 4 cylindrów) oraz szczelność korka zbiorniczka wyrównawczego.
W odpowiedziach na podobne problemy sugerowane są różne przyczyny, takie jak zablokowana chłodnica, uszkodzona uszczelka pod głowicą, a także problemy z wentylatorem chłodnicy. Wskazówki diagnostyczne obejmują obserwację gwałtownych skoków temperatury, sprawdzanie, czy wózek nie zużywa płynu chłodniczego oraz czy spaliny nie pachną dziwnie i nie ma za pojazdem białej chmury - co mogłoby wskazywać na uszkodzoną głowicę lub uszczelkę.
W przypadku wentylatorów chłodnicy napędzanych hydraulicznie, proponuje się sprawdzenie zaworu na hydraulice wentylatora. Wentylator powinien pracować cały czas w wolnym tempie i przy podwyższonej temperaturze zwiększać swoje obroty. W tym zaworze znajduje się sprężynka, którą należy delikatnie rozciągnąć (około 1 cm), aby wentylator zaczął pracować efektywniej i zapobiegać przegrzewaniu. Warto również pamiętać, że wentylatory chłodnicy w wózkach Linde mogą być również napędzane przez silniki elektryczne.
Znaczenie Regularnej Konserwacji i Kontroli Płynów Eksploatacyjnych
Wózki widłowe są nieocenionym narzędziem w wielu branżach, ale aby działały niezawodnie, wymagają odpowiedniej konserwacji. Jednym z podstawowych aspektów utrzymania wózków widłowych w dobrym stanie technicznym jest regularne sprawdzanie poziomu płynów eksploatacyjnych. Płyny te są niezbędne do prawidłowego działania różnych układów wózka, takich jak hydraulika, silnik czy hamulce. W zależności od rodzaju wózka widłowego, potrzeba różnych płynów eksploatacyjnych, a wózki elektryczne i spalinowe różnią się pod względem konstrukcji, a co za tym idzie - również w zakresie wymaganych płynów.
Regularne sprawdzanie płynów eksploatacyjnych to podstawa dbania o wózek widłowy. Kontrolowanie stanu płynów, w tym płynu chłodniczego, pozwala na wczesne wykrycie problemów, które mogą prowadzić do awarii wózka. Niedobór któregoś z płynów lub zanieczyszczenie ich może wpłynąć na pogorszenie wydajności, a w najgorszym przypadku - na uszkodzenie wózka.
Regularna kontrola płynów takich jak hydrauliczny, olej silnikowy, płyn hamulcowy czy płyn do spryskiwaczy pozwala utrzymać wózek w dobrym stanie technicznym i zapewnia bezpieczeństwo użytkowania. Zadbaj o odpowiednią konserwację, aby uniknąć niepotrzebnych awarii i kosztownych napraw.
