Poszukiwanie kompleksowej dokumentacji technicznej, takiej jak instrukcje obsługi, wykazy części, a przede wszystkim schematy elektryczne i hydrauliczne, jest kluczowe dla prawidłowego serwisowania i naprawy wózków widłowych Linde. Często użytkownicy pilnie poszukują wszystkiego, co dotyczy konkretnych modeli, aby móc samodzielnie diagnozować usterki i przywracać pełną sprawność maszyn.
Poszukiwanie DTR (Dokumentacji Techniczno-Ruchowej)
Dokumentacja Techniczno-Ruchowa (DTR) to zbiór niezbędnych informacji dotyczących budowy, eksploatacji, konserwacji i naprawy wózka widłowego. Użytkownicy często szukają DTR dla wielu modeli Linde.
DTR dla Konkretnych Modeli Linde
- Użytkownik poszukuje dokumentacji technicznej (DTR) dla wózka widłowego Linde H20T, w tym schematów hydraulicznych i elektrycznych oraz instrukcji obsługi.
- Poszukiwano instrukcji obsługi oraz dokumentacji techniczno-ruchowej (DTR) do wózka widłowego Linde H30 T 393-02 EVO z roku produkcji 2019.
- Inny użytkownik również poszukiwał instrukcji obsługi i schematów (DTR) do wózka widłowego LINDE H30 T 393-02 EVO.
- Dla modelu Linde H25T-03 (zapewne seria 351) poszukiwano DTR, schematów oraz wykazu części mechanicznych.
- Poszukiwana jest także dokumentacja dla wózka widłowego Linde H18T-01 z 2013 roku, wyposażonego w silnik VW LPG.
- Dla elektrycznego wózka widłowego LINDE E10, seria 334, rocznik 1998, poszukiwana była instrukcja obsługi wraz ze schematami w języku polskim w pliku PDF.
- W przypadku wózka LINDE L10 z 2016 roku, użytkownik poszukuje DTR oraz schematów elektrycznego i hydraulicznego.

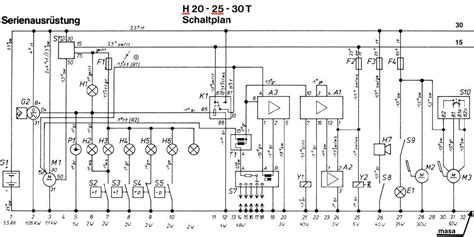

Schematy Elektryczne i Diagnostyka
Problemy z instalacją elektryczną w wózkach widłowych Linde są częste i wymagają dostępu do dokładnych schematów.
Wyzwania Związane z Instalacją Elektryczną
Często zdarza się, że użytkownik zakupi wózek widłowy LINDE H20CD-600-03 z silnikiem diesla, który ma zdekompletowaną instalację elektryczną: brak przełączników, stacyjki, ucięte wtyczki. W takich przypadkach schemat elektryczny jest niezbędny do naprawy i uzupełnienia braków, choć schemat H25 może okazać się zupełnie inny.
Użytkownik poszukiwał schematu elektrycznego do wózka widłowego Linde H 25, otrzymując pomoc w postaci linków do schematów zawartych w instrukcji serwisowej, jednak w języku niemieckim.
Poszukiwano również schematu instalacji elektrycznej wózka widłowego Linde E 16 C wraz z ogólną budową urządzenia.
Problemy z Jazdą i Sterowaniem Elektrycznym
- Dla wózka widłowego Linde e16 z 2002 roku poszukiwano schematu instalacji elektrycznej jazdy, gdyż wózek nie jeździł, choć podnosił i opuszczał prawidłowo.
- Wózek paletowy elektryczny Linde L10 z 2003 roku, pomimo sprawnej hydrauliki, nie działał ani do przodu, ani do tyłu. Sterownik na dyszlu od pochylenia działał prawidłowo, sterowany chyba masą.
- W wózku widłowym LINDE E35P problemem był brak jazdy przód-tył, mimo że sterownik i moduł jazdy były w porządku, ale nie załapywały styczniki jazdy.
- W wózku widłowym elektrycznym Linde L14 AP ugotowały się dwa rezystory w module jazdy, co skutkowało problemami z jazdą. Poszukiwany był schemat sterownika lub pomoc w identyfikacji wartości elementów.
- Użytkownik wózka widłowego Linde H40T z 1997 roku miał problem z jazdą - brak reakcji na pedał gazu przód/tył.
- Wózek widłowy LINDE H16T-03 z 2005 roku miał problem z silnikiem, który odpalał i gasł po dwóch sekundach z powodu zaniku napięcia na elektrozaworze gazowym.
- W wózku Linde L12 pojawia się kod błędu "5", wózek jeździ, ale nie podnosi po naprawie kabli wyrwanych z wtyczki w dyszlu.
- Wózki z silnikami diesla, jak H20CD-600-03, ze zdekompletowaną instalacją elektryczną wymagają schematu instalacji.
Wentylatory i Chłodzenie Elektryczne
W przypadku niedziałającego wentylatora elektrycznego w wózku po naprawie sterownika, należy sprawdzić przyczyny poza bezpiecznikiem. Ważne jest, co steruje włączeniem wentylatora - czy czujnik w chłodnicy, czy inny element.
Problem z niedziałającym wentylatorem na chłodnicy, gdy sam wentylator działa na krótko, a przekaźniki i zewnętrzny rezystor są sprawne, wskazuje na konieczność sprawdzenia, gdzie dalej podawane jest napięcie za przekaźnikiem (np. 9A2) lub czy nie ma problemu z czujnikiem.
Inne Problemy Elektryczne
- W uszkodzonym wózku widłowym Linde MT12 poszarpane przewody instalacji uniemożliwiały odtworzenie okablowania na podstawie opisu sterownika 1212C2502.
- Wózki elektryczne wymagają schematów, podpowiedzi lub zdjęć podłączenia modułów elektrycznych.
- Konieczne jest przedstawienie schematu sterowania elektrycznego wózka widłowego uwzględniającego poruszanie przód/tył, włącz/wyłącz oraz podnoszenie/opuszczanie wideł, dla dowolnych silników elektrycznych.
- Problem z wózkiem widłowym Linde H18T-02 z 1998 roku dotyczył czytelnego schematu instalacji elektrycznej.
- Użytkownik poszukuje schematu elektrycznego do wózka paletowego Linde L14 z rocznika 2001, serii 391.
- Poszukiwano schematu modułu LAC-0222CC01 lub zdjęcia płytki do paleciaka Linde T16, aby dobrać nowe oporniki/rezystory.
- W przypadku problemów z jazdą (delikatne naciśnięcie pedału jazdy rusza, wciśnięcie dalej zrywa), podejrzewano baterię trakcyjną lub przewody.

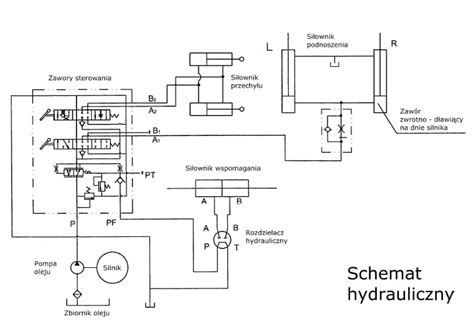

Schematy Hydrauliczne i Usterki Układu
Układ hydrauliczny wózków widłowych Linde również bywa źródłem problemów, a jego diagnoza często wymaga odpowiednich schematów.
Zapotrzebowanie na Schematy Hydrauliczne
Poszukiwany jest schemat ciśnień pompy jazdy do wózka widłowego Linde H35D (393) z 2007 roku. Dostępne są schematy elektryczny i hydrauliczny dla mniejszych udźwigów z tego rocznika (seria 335, modele E14-02, E16-02, E16C-02, E16P-02, E18C-02, E18P-02, E20P-02), co sugeruje różnice w dokumentacji.
Problemy z Podnoszeniem i Funkcjami Hydraulicznymi
- W wózku widłowym Linde E18c, seria 335 (prawdopodobnie 1999 lub 1993), nie załącza się podnoszenie/opuszczanie/odchylanie/przesuw boczny/wyjście dodatkowe, pomimo działającej hydrauliki i sprawnej pompy wspomagania.
- Wózek po dużym ubytku oleju i ponownym uzupełnieniu przestał jechać, reszta działa, co wskazuje na możliwy problem z układem hydraulicznym jazdy.
- Problem z wózkiem Linde H30 D objawiał się wolną jazdą do przodu i normalną do tyłu.
- Chęć wymiany uszczelniacza siłownika przesuwu w Linde H14T seria 391, gdzie nie ma widocznych zabezpieczeń typu pierścień Sngera czy drut sprężynujący, jest wyzwaniem.
Diagnostyka Układu Hydraulicznego
W przypadku problemów z układem jazdy, gdzie są dwa zawory proporcjonalne przód/tył, należy dokładnie przyjrzeć się schematowi. Liczba pedałów nie ma tu znaczenia, ale istotne jest rozwiązanie sprzężenia zwrotnego z siłownika wychyłu pompy.
Możliwe przyczyny to nieszczelny zawór przelewowy "szokowy" nr 50, albo nieszczelna pompa o zmiennym wydatku.
Wskazówki Ogólne i Identyfikacja Wózków
Prawidłowa identyfikacja wózka jest kluczowa dla uzyskania właściwej dokumentacji.
Znaczenie Numeru Seryjnego
Zawsze warto podać numer seryjny wózka, gdyż dzięki niemu często udaje się uzyskać odpowiednie schematy. Dodatkowe dane techniczne, takie jak wersja czy wyposażenie, oraz język dokumentacji są również ważne.
Deklaracje Zgodności CE
Deklaracja zgodności CE jest kosztowna. UDT akceptuje oświadczenie zamiast CE, jeśli wózek widłowy został kupiony na terenie Unii Europejskiej i spełnia minimalne wymagania bezpieczeństwa.
Identyfikacja Modeli
Wózek H25T-03 to zapewne seria 351.
Zdarzają się przypadki, gdzie tabliczka znamionowa jest dorabiana, a dane nie są prawidłowe. Numer seryjny może bardziej pasować do Linde, nawet jeśli wózek jest o wiele starszy i dany model nie był produkowany w określonym roku (np. 1990).
Dostępność Schematów
Istnieją schematy do wózków LINDE E12, E14, E15, E16, E18, E20, które można pobrać. Warto porównać posiadany wózek ze schematem.
Dla wózka Linde H25 (tego nowszego na joystickach) zdarza się, że rano, gdy jest zimno, wózek nie chce się załączyć, a po godzinie działa cały dzień.
