Waga wózków widłowych: Kluczowe informacje i ich znaczenie

Czym jest wózek widłowy i dlaczego jego waga jest istotna?

Wózek widłowy to kluczowy sprzęt w halach magazynowych, procesach produkcyjnych i logistycznych. Pytanie o wagę wózka widłowego jest z gatunku tych, na które odpowiedź brzmi - to zależy. W największym możliwym uproszczeniu można przyjąć, że standardowy wózek z przeciwwagą waży mniej więcej tyle co 3 samochody osobowe.

Informacja na temat wagi wózka widłowego to nie kwestia zaspokojenia ciekawości, ale parametr o kluczowym znaczeniu. Waga wózka widłowego koresponduje bezpośrednio jego zastosowaniem, a wpływ na ten parametr ma również udźwig, rodzaj wyposażenia oraz pozostałe parametry techniczne.

Dlaczego znajomość wagi wózka widłowego jest tak ważna?

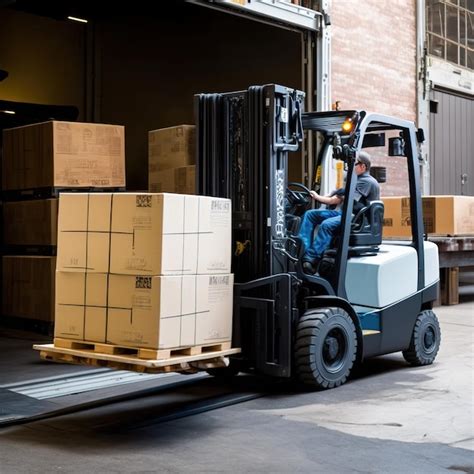

Projektowanie i wytrzymałość podłoża

Podczas inwestycji w nowy magazyn należy właściwie oszacować wytrzymałość podłoża, po którym będzie się poruszał wózek. Przy zakupie wózka widłowego warto dowiedzieć się, ile waży wózek widłowy, by ocenić wytrzymałość podłoża ciągów komunikacyjnych. Wewnątrz pomieszczeń może to mieć duże znaczenie, gdyż nie każdy typ podłoża będzie w stanie wytrzymać taki sam nacisk. Tym bardziej, iż finalna waga wózka widłowego to nie jedynie to, ile waży pojazd, ale również waga ładunków, które transportuje. Dlatego właśnie waga sprzętu powinna być dostosowana do rodzaju posadzki w hali magazynowej.

Zbyt ciężki sprzęt może spowodować uszkodzenie podłoża - odkształcenia, pęknięcia, a w najgorszym przypadku nawet zapadnięcie się podłogi. Z kolei tego typu uszkodzenie podłoża może mieć bardzo negatywny wpływ na sam wózek widłowy. W przypadku nagłego pęknięcia lub zapadnięcia się podłogi, wózek widłowy może ulec poważnemu wypadkowi - stracić równowagę i upuścić przewożony ładunek lub nawet przewrócić się.

W obliczeniach stosuje się najczęściej najgorszy scenariusz, czyli sytuację, gdy wózek podnosi ładunek równy maksymalnemu udźwigowi nominalnemu. Do masy wózka trzeba wtedy dodać pełny ładunek i osobę operatora. Otrzymujesz wartość, którą należy porównać z dopuszczalnym obciążeniem posadzki lub podłoża. W halach i magazynach nośność podłoża bywa ograniczona, szczególnie wtedy, gdy obiekt stoi na stropie nad niższą kondygnacją. Projektanci zwykle podają dopuszczalne obciążenie w kN/m² lub w kilogramach na metr kwadratowy. Warto zestawić informacje o wadze wózka widłowego z aktualną dokumentacją techniczną budynku. W newralgicznych miejscach, jak rampy, strefy przejazdów na piętrze czy pomosty, często stosuje się wózki o mniejszym udźwigu, lecz bardziej kompaktowych wymiarach.

Na placach zewnętrznych sytuacja wygląda nieco inaczej, bo wózek porusza się po betonie, asfalcie lub kostce. Tu główne znaczenie ma stan podbudowy oraz równomierność nawierzchni. Ciężki wózek terenowy poradzi sobie tam, gdzie lżejszy model z małymi kołami ugrzęźnie, ale przy niskiej jakości wykonania dróg dojazdowych nawet on może niszczyć podłoże i tworzyć koleiny.

Transport wózka widłowego

Waga wózka widłowego jest ważna podczas jego transportu. Często pokonuje on długą trasę, nierzadko jest transportowany drogą morską, a następnie samochodami ciężarowymi i lawetami. Kwestia transportu dotyczy zarówno przewożenia wózka od sprzedawcy w docelowe miejsce wykonywania pracy, jak i konieczności przenoszenia wózka widłowego za pomocą dźwigu. Kluczowe znaczenie ma dostosowanie wagi sprzętu do dopuszczalnej ładowności naczepy, aby nie doszło do uszkodzenia samochodu ciężarowego i zniszczenia widlaka. Tak samo jest wówczas, gdy urządzenie służy do załadunku oraz rozładunku towarów na samochodach ciężarowych. Dotyczy to sytuacji, w której widlak ma być użytkowany na wyższych kondygnacjach budynku, na przykład w ramach prac remontowych, gdy niezbędne jest przewożenie materiałów budowlanych umieszczonych na paletach.

Bezpieczeństwo pracy i koszty eksploatacji

Znajomość tego, ile waży wózek widłowy, jest kluczowa dla zapewnienia bezpieczeństwa podczas manipulacji towarami i ich przewozu między strefami magazynowymi. Bezpieczeństwo operatorów i innych pracowników zależy w dużej mierze od właściwego zrozumienia, jak waga wózka widłowego wpływa na manewrowość sprzętu i jego stabilność, zwłaszcza podczas transportu ciężkich ładunków. Większa waga wózka widłowego może również oznaczać, że jest on trudniejszy do kontrolowania, zwłaszcza na mokrych czy nierównych powierzchniach, co może prowadzić do potencjalnych wypadków. Dlatego też operatorzy muszą być dobrze przeszkoleni, aby wiedzieć, jak bezpiecznie obsługiwać różne modele wózków, uwzględniając ich wagę.

Waga widlaka przekłada się również na koszty eksploatacyjne - im cięższy jest sprzęt, tym więcej zużywa paliwa. W przypadku, gdy masa maszyny to 1,5-3 t, spalanie wynosi około 3 l, natomiast przy masie na poziomie 3,5 t i więcej, wzrasta ono nawet dwukrotnie.

Czynniki wpływające na masę wózka widłowego

To, ile waży konkretny wózek widłowy, zależy od wielu czynników. Najbardziej podstawową kwestią jest model i rodzaj urządzenia - co oczywiste, im większy wózek widłowy, tym większa będzie jego waga.

Udźwig i przeciwwaga

Przede wszystkim jednym z głównych elementów konstrukcyjnych, wpływających na wagę, jest przeciwwaga. Wózki widłowe wyposażone w większy udźwig muszą posiadać przeciwwagę, która zapewnia im odpowiednią stabilność. Przeciwwaga to nic innego jak dodatkowe obciążenie, które podczas unoszenia ciężkich ładunków na duże wysokości sprawia, że wózek widłowy nie ulega przechyłowi. Waga wózka widłowego wzrasta proporcjonalnie do jego udźwigu, co jest związane z zapewnieniem stabilności podczas unoszenia określonych ładunków. Nie tylko przeciwwaga ma tu znaczenie; obliczając jaki nacisk będzie wywierał wózek widłowy na podłoże, należy koniecznie do wagi sprzętu doliczyć maksymalną dopuszczalną wartość udźwigu.

Typ napędu

Na wagę wpływa również typ napędu. Wózek widłowy spalinowy z silnikiem Diesel lub LPG ma inną konstrukcję niż wózek widłowy elektryczny wyposażony w ciężki akumulator trakcyjny. W wielu modelach to właśnie bateria jest jednocześnie elementem przeciwwagi, dlatego wózki elektryczne o tym samym udźwigu są zwykle trochę cięższe od spalinowych. Bowiem wózki elektryczne, z uwagi na umieszczony w nich akumulator, są nieco cięższe niż np. widlaki z napędem Diesel czy gazem LPG. Jeśli użytkujemy urządzenie przeznaczone przede wszystkim do prac wewnątrz hali, czyli wózek widłowy elektryczny, waga takiego sprzętu jest zwykle większa niż w przypadku wózka widłowego spalinowego.

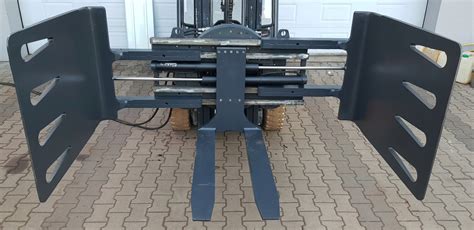

Wyposażenie i konstrukcja

Ostatnim elementem, jaki warto uwzględnić, jest dodatkowy osprzęt montowany na urządzeniach. Dochodzi do tego sama budowa wózka: rama nośna, maszt, karetka, widły w kształcie litery „L” oraz solidny układ hydrauliczny tworzą zwartą całość, która musi przenosić duże obciążenia. Dochodzi do tego silnik z osłoną, siłowniki podnoszenia i liczne elementy układu napędowego oraz hamulcowego. Producenci oferują dziś dziesiątki modeli, dlatego nie da się podać jednej liczby dla wszystkich wózków. Filozofia Crown nie dopuszcza kompromisów; wózki widłowe Crown są dociążone, a użyte do budowy maszyn komponenty ważą więcej niż popularne na rynku tworzywa sztuczne. Stalowe obudowy zapewniają wysoką odporność na uszkodzenia mechaniczne i gwarantują unikalną wytrzymałość konstrukcji. Dodatkowe systemy mogą zwiększyć masę.

Waga różnych typów wózków widłowych

Nie sposób jednoznacznie określić jednej konkretnej wagi, jaka jest właściwa dla każdego typu wózka widłowego. Wszystko zależy od konkretnego typu urządzenia (czy jest to wózek widłowy czołowy, wózek terenowy czy np. paletowy), jego parametrów i zastosowanego rodzaju napędu. Wraz ze wzrostem maksymalnego dopuszczalnego udźwigu wzrasta także waga całkowita wózka widłowego (ze względu na konieczność montowania w pojazdach przeciwwagi). Średnio, waga wózka widłowego wynosi około 2-4 ton. Oczywiście, są dostępne węższe i lżejsze modele, które ważą zaledwie tonę, jak również dużo cięższe, sięgające nawet 50 ton.

Wózki paletowe i prowadzone ręcznie

• Wózki prowadzone ręcznie: ciężar to zaledwie 60-70 kg.
• Elektryczne wózki paletowe z podestem: około 500 kg.
• Urządzenia podnośnikowe ze stojącym operatorem: około 1 000-1 100 kg.

Wózki magazynowe i wysokiego składowania

• Wózki widłowe magazynowe typu Reach Truck: zazwyczaj ważą około 2000-3000 kg.
• Widlaki wysokiego składowania: około 2 000 kg.
• Wózki systemowe: nawet 6 500-8 500 kg.

Wózki czołowe i terenowe

Waga widlaków jest znacznie wyższa niż waga wózków paletowych. Najcięższe spośród wszystkich wózków jezdniowych podnośnikowych są najbardziej zaawansowane wózki widłowe terenowe, przeznaczone do obsługi ładunków na zewnątrz budynków, co wynika z ich specyficznego zastosowania oraz bardzo dużych parametrów. Wózek terenowy waży zdecydowanie więcej niż np. magazynowy wózek widłowy elektryczny. Wózki widłowe z napędem spalinowym są jednymi z najczęściej używanych w przemyśle, a ich waga wynosi od 3 do 5 ton, w zależności od udźwigu.

Dla orientacji warto spojrzeć na uproszczone zestawienie dla popularnych wózków czołowych spalinowych:

• Pojazd o udźwigu około 1,5 t waży mniej więcej 3 t.

W praktyce spotkasz również wózki o udźwigu 5 000, 8 000 czy 10 000 kg, gdzie masa własna przekracza kilka lub nawet kilkanaście ton. Dla takich modeli kluczowe staje się sprawdzenie, czy infrastruktura magazynu lub placu jest w stanie przyjąć tak wysoki nacisk.

Przykłady konkretnych modeli i napędów

• Waga wózka widłowego Rak może sięgnąć od 1360 kg do 9072 kg.
• Wózki elektryczne (ogólnie) mają masę od 1360 kg do 4500 kg, co czyni je idealnym wyborem do pracy w zamkniętych przestrzeniach.
• Wózki z napędem diesla charakteryzują się masą w przedziale 2000 kg do 9000 kg, co przekłada się na znacznie wyższy udźwig i efektywność w pracy na terenach wymagających dużej mocy.
• Waga wózków pneumatycznych wynosi zazwyczaj od 2500 kg do 5500 kg, co pozwala na optymalne przemieszczanie się po nierównym terenie.

Waga a udźwig nominalny i diagram udźwigu

Waga wózka i jego gabaryty są ważne, ale o faktycznych możliwościach podnoszenia decyduje udźwig nominalny oraz diagram udźwigu. To właśnie te dwa parametry mówią, jaki ciężar i na jaką wysokość można bezpiecznie unieść przy określonym położeniu środka ciężkości ładunku.

Udźwig nominalny

Udźwig nominalny podaje producent na tabliczce znamionowej. Określa on maksymalny ciężar ładunku, jaki wózek może podnieść na zadaną wysokość przy standardowym środku ciężkości, najczęściej 500 mm dla palet o długości 1000 mm. W praktyce wielu użytkowników traktuje wartość udźwigu nominalnego jako jedyną wytyczną, co jest poważnym błędem, bo parametr ten jest prawdziwy tylko dla określonej wysokości podnoszenia i standardowego rozkładu masy na palecie. Gdy ładunek ma nietypowy kształt lub jest ustawiony asymetrycznie, bezpieczny udźwig może być znacznie niższy niż ten z tabliczki. Udźwig nominalny ma też ścisły związek z masą własną wózka i wielkością przeciwwagi. Cięższy pojazd może teoretycznie przenosić większe obciążenia, ale tylko wtedy, gdy konstrukcja masztu i układu hydraulicznego została zaprojektowana do takich wartości.

Ważne - jeśli sprawdzasz wytrzymałość podłoża, na jakim będzie poruszał się zakupiony wózek, nie zapominaj, iż do tego, ile waży wózek widłowy, należy doliczyć maksymalne dopuszczalne obciążenie.

Diagram udźwigu

Diagram udźwigu to graficzna lub tabelaryczna prezentacja zależności pomiędzy wysokością podnoszenia, środkiem ciężkości ładunku a dopuszczalnym udźwigiem. Najczęściej znajduje się on w kabinie wózka lub w okolicy stanowiska operatora. Wystarczy odczytać z wykresu, jaki ciężar można unieść przy danej wysokości i odległości środka ciężkości od czoła wideł. Przy typowych ładunkach paletowych odczyt z diagramu jest prosty, ale przy długich elementach stalowych, rolkach papieru czy nietypowych konstrukcjach stalowych sytuacja bywa bardziej skomplikowana. Wtedy bardziej doświadczeni operatorzy łączą wiedzę o masie wózka widłowego, jego udźwigu nominalnym i specyfice ładunku, aby dobrać właściwą technikę pracy.

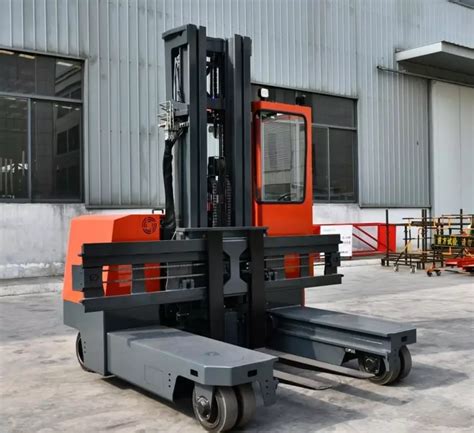

Waga a wymiary wózka widłowego

Waga i udźwig to tylko część układanki. Równie ważne są wymiary wózka widłowego, które decydują o tym, czy pojazd w ogóle zmieści się w istniejących korytarzach i czy będzie w stanie zawrócić między regałami. W wielu zakładach nie ma możliwości poszerzenia dróg transportowych, więc to wózek musi dopasować się do hali, a nie odwrotnie. Przy analizie dopasowania wózka do obiektu warto zebrać kilka wymiarów zarówno z dokumentacji pojazdu, jak i z samego magazynu. Chodzi przede wszystkim o wysokość, szerokość i długość wózka, a także o minimalną szerokość korytarza roboczego dla składowania poprzecznego i wzdłużnego palet.

Znaczenie wymiarów

• Manewrowość: Lżejsze wózki o mniejszych wymiarach są zwykle łatwiejsze do manewrowania, choć ich nośność jest mniejsza. Sprawniej manewrują w wąskich przestrzeniach, co jest nieocenione w magazynach o ograniczonej powierzchni.
• Pojemność magazynu: Wymiary wózka widłowego mają bezpośredni wpływ na pojemność magazynu. Najmniejsze modele mogą mieć szerokość zaledwie kilkudziesięciu centymetrów, co pozwala na przechowywanie większej ilości towaru w magazynie.
• Szerokość dróg transportowych: Szerokość wózka widłowego jest jednym z najważniejszych parametrów. Minimalna szerokość przejazdu powinna uwzględniać szerokość wózka wraz z ładunkiem oraz wymagany odstęp bezpieczeństwa po obu stronach. Wózki o większej szerokości umożliwiają prowadzenie działań logistycznych na większą skalę, ponieważ mogą przemieszczać większe lub cięższe ładunki, jednak wiąże się to ze zwiększonymi wymaganiami co do przestrzeni do manewrowania.
• Wysokość masztu: W stanie złożonym nie może kolidować z bramami, instalacjami wentylacyjnymi ani konstrukcją dachu. Z kolei przy pełnym wysunięciu musi zapewniać wymaganą wysokość podnoszenia dla najwyższych poziomów składowania.
• Promień skrętu: Wpływa na to, jak ciasne manewry może wykonywać wózek. Modele o większej długości całkowitej, szczególnie z długimi widłami, potrzebują więcej miejsca, by obrócić się o 180 stopni.

W wielu firmach pojawia się potrzeba wykonywania niestandardowych zadań, takich jak pobieranie palet z wnętrza naczep, praca na rampach lub obsługa długich ładunków. W takich sytuacjach sam udźwig i waga wózka nie wystarczą. Często okazuje się, że lekki wózek paletowy elektryczny lepiej wjeżdża do naczepy niż tradycyjny wózek czołowy, który jest po prostu za wysoki i za długi. W innych przypadkach konieczny staje się cięższy wózek terenowy z dużym prześwitem i szerszymi oponami. Dobrym nawykiem jest tworzenie mapy stref, w których mogą poruszać się tylko wózki o danej masie całkowitej i udźwigu.

Innowacje i przyszłość wózków widłowych

W obliczu ciągłych innowacji w dziedzinie wózków widłowych, pytanie „ile waży wózek” nabiera nowego znaczenia. Przyszłość przynosi ze sobą nowoczesne rozwiązania, które mają na celu zwiększenie efektywności oraz zmniejszenie masy wózków. Postęp technologiczny ma bezpośredni wpływ na wagę i efektywność wózków widłowych. Możliwości wykorzystania nowych technologii do zwiększenia stabilności oraz udźwigu wózków są szerokie i coraz bardziej zaawansowane.

Rozwój technologii wózków widłowych nieustannie kształtuje przyszłość logistyki, gdzie waga urządzenia, mieszcząca się w przedziale od 1360 kg do 9072 kg, oraz jego udźwig sięgający od 1360 kg do ponad 31 750 kg, odgrywają kluczową rolę w efektywności i bezpieczeństwie operacji. Innowacyjne rozwiązania, takie jak zaawansowane systemy zarządzania ciężarem i nowoczesne materiały konstrukcyjne, pozwalają producentom oferować wózki, które nie tylko spełniają, ale często przewyższają oczekiwania rynku.

Integracja technologii cyfrowych, w tym systemów telematycznych i automatyzacji, umożliwia precyzyjne monitorowanie oraz optymalizację pracy wózków, co przekłada się na zwiększenie efektywności operacyjnej oraz redukcję kosztów utrzymania sprzętu. Współpraca z lokalnymi producentami, takimi jak FLT Grupa (będącymi autoryzowanymi dealerami wózków widłowych marek UniCarriers oraz Baoli, należących do renomowanej grupy KION), jest niezbędna do dostosowywania wózków widłowych do specyficznych potrzeb polskiego rynku. Ich zaangażowanie w badania i rozwój oraz zgodność z regulacjami prawnymi dotyczącymi wózków widłowych, takimi jak te opracowane przez OSHA, gwarantują, że oferowane rozwiązania są innowacyjne i spełniają najwyższe standardy bezpieczeństwa.
