Maszt w wózku widłowym jest jednym z najważniejszych elementów konstrukcji urządzenia, ponieważ odpowiada bezpośrednio za podnoszenie, unoszenie i opuszczanie ładunków. To właśnie dzięki masztowi możliwe jest składowanie towarów na wysokich regałach, a także wykonywanie wszelkich operacji przeładunkowych. Dodatkowo maszt pełni rolę stabilizatora, pomagając w utrzymaniu równowagi maszyny przy dużych ciężarach. Jego budowa i parametry mają decydujący wpływ na wydajność, bezpieczeństwo oraz możliwości operacyjne pojazdu w magazynie.
W tym artykule wyjaśniamy, jakie są rodzaje masztów wózków widłowych, jak poprawnie je dobierać do specyfiki wykonywanych zadań oraz na co zwrócić uwagę, by zapewnić płynną i efektywną pracę.
Co to jest maszt w wózku widłowym i jak działa?
Maszt wózka widłowego to zespół prowadnic, rolek, łańcuchów i siłowników, który zamienia ciśnienie hydrauliczne na ruch pionowy. Odpowiada on za zasięg, stabilność i precyzję manewrowania ładunkiem na wysokości. Maszt wózka widłowego to jedna z kluczowych części tej maszyny, umożliwiająca podnoszenie i opuszczanie ładunków.

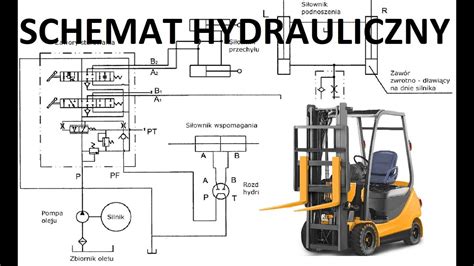

Aby zrozumieć zasadę działania, warto spojrzeć na budowę masztu wózka widłowego. Składa się on z ramy z prowadnicami, po których porusza się wózek nośny z widłami (napędzany układem hydraulicznym). Siłowniki hydrauliczne unoszą łańcuchy połączone z ramą wideł, co umożliwia precyzyjne podnoszenie ładunku. Teleskopowa budowa masztu pozwala na wolny skok, czyli możliwość podniesienia wideł, zanim cały maszt zacznie się wysuwać, co jest istotne przy przejeździe przez niskie bramy.
Współczesny maszt w wózku widłowym wyposażony jest też w system pochyłu, który upraszcza wychylenie ładunku do przodu lub do tyłu, ułatwiając jego pobieranie z regałów. Oprócz unoszenia towarów, maszt zapewnia ich stabilizację, kompensuje drgania i utrzymuje równowagę maszyny. W nowoczesnych konstrukcjach stosuje się czujniki bezpieczeństwa oraz blokady hydrauliczne, które zapobiegają niekontrolowanemu opadaniu ładunku.
Budowa i elementy składowe masztu wózka widłowego
Maszt, rama, karetka i widły wózka widłowego składają się na układ umożliwiający pionowe przemieszczenia ładunków. Maszty wykonane są zwykle ze stali lub aluminium, a ich konstrukcja może być prosta lub złożona, w zależności od wymagań. Maszt składa się z ramy i zestawu ruchomych teleskopowych lub stałych sekcji, które umożliwiają podnoszenie wideł do odpowiedniej wysokości.
Rama masztu wózka widłowego
Rama masztu wózka widłowego to element, który stanowi jego podstawę. To na niej zamontowane są: napęd umożliwiający przemieszczenia pionowe oraz sekcje odpowiedzialne za podnoszenie wideł. Rama wykonana jest zwykle ze stali i ma kształt prostokątny lub kwadratowy, co zapewnia jej stabilność i wytrzymałość. W zależności od modelu wózka, rama masztu może być wykonana z jednego lub kilku elementów. W przypadku masztów teleskopowych, rama odgrywa dodatkową rolę polegającą na prowadzeniu poszczególnych sekcji masztu i zapewnieniu ich płynnego podnoszenia i opuszczania.
Karetka wózka widłowego (płyta czołowa)
Karetka wózka widłowego lub karetka wideł to inaczej płyta czołowa. Jest to przymocowana do masztu wózka widłowego konstrukcja, na której umieszcza się widły lub inne elementy osprzętu. Karetka porusza się w pionie po rolkach wzdłuż prowadnic i jest zawsze zorientowana równolegle względem masztu pojazdu. W zależności od modelu wózka widłowego, karetka wideł może mieć różne rozmiary i kształty, co wpływa na udźwig wózka oraz możliwości manipulacji ładunkami. W niektórych przypadkach karetka może być dodatkowo wyposażona w system bocznego przesuwu wideł, który umożliwia przesuwanie ładunków na boki bez konieczności przestawiania całego wózka.
Widły wózka widłowego
Widły wózka widłowego to dwa długie i płaskie elementy, zwykle wykonane z wysokiej jakości stali, umieszczone na karetce wideł wózka. Widły mają charakterystyczny kształt litery „L” lub „U”, który umożliwia bezpieczne i stabilne podnoszenie ładunków. Dzięki zaczepom widły (a także krata ochronna) przymocowane są na stałe do karetki.
Układ podnoszenia wózka widłowego
Układ podnoszenia w wózku widłowym składa się z karetki (płyty czołowej, do której przymocowuje się widły), wideł oraz łańcucha łączącego siłownik z karetką. Siłowniki hydrauliczne unoszą łańcuchy połączone z ramą wideł, co umożliwia precyzyjne podnoszenie ładunku. Maszty dwu- i trzysekcyjne posiadają też dodatkowe siłowniki, które umożliwiają podnoszenie i opuszczanie ram wewnętrznych.
Rodzaje masztów wózków widłowych
Wyróżnia się trzy podstawowe rodzaje masztów wózków widłowych: Simplex (pojedynczy), Duplex (podwójny) i Triplex (potrójny). Różnią się one przede wszystkim zasięgiem wzwyż, a co za tym idzie, typami i zakresem zadań, do których wykonywania są wykorzystywane.
Maszt Simplex (jednostopniowy/pojedynczy)
Maszt Simplex to najprostsza konstrukcja dostępna w wózkach widłowych, zwana także masztem pojedynczym lub jednostopniowym. Składa się z jednej ramy prowadzącej i nie posiada dodatkowych segmentów teleskopowych. Karetkę unosi wysuwany siłownik, co zapewnia stabilne podnoszenie ładunku. Jest przeznaczony do podnoszenia ładunku na stosunkowo niewielkie wysokości (zwykle maksymalnie do 2 metrów). Jego wysokość podnoszenia jest ograniczona do średnich wartości, przez co jest idealny do pracy w miejscach, gdzie nie jest wymagana duża wysokość podnoszenia, np. w strefach załadunku lub na placach budowy. Prostota masztu Simplex zapewnia stabilność nawet przy dużych obciążeniach, a jego budowa jest stosunkowo lekka i tania w utrzymaniu.
Maszt Duplex (dwustopniowy/podwójny) i Duplex z wolnym skokiem
Maszt Duplex, zwany również podwójnym lub dwustopniowym, to popularny wybór w wózkach widłowych, oferujący większe możliwości podnoszenia w porównaniu z masztem Simplex. Składa się z dwóch sekcji (ramy zewnętrznej i wewnętrznej), z których jedna wysuwa się z drugiej, co przyczynia się do osiągnięcia większego zasięgu przy zachowaniu stabilności. Wózki widłowe wyposażone w maszt typu Duplex są zazwyczaj wykorzystywane tam, gdzie potrzebny jest większy udźwig maszyny oraz wysokość robocza większa niż standardowa.
Wersja maszt Duplex z wolnym skokiem jest konstrukcją dwustopniową, której pierwszy etap podnoszenia realizowany jest bez podnoszenia całego masztu. Taki układ pozwala operatorowi unosić ładunek w ograniczonych przestrzeniach, np. pod niskim stropem lub w kontenerze, bez ryzyka uderzenia górną częścią masztu. System ten działa dzięki centralnemu siłownikowi hydraulicznemu, który najpierw podnosi wózek wideł, zanim zacznie wysuwać się konstrukcja teleskopowa. Maszt Duplex to kompromis między prostotą a funkcjonalnością, stanowiąc idealne rozwiązanie w magazynach średniego składowania i firmach transportowych.
Maszt Triplex (trójstopniowy/potrójny)
Maszt Triplex, czyli masz potrójny lub trójstopniowy, to najbardziej zaawansowana konstrukcja stosowana w magazynach wysokiego składowania. Składa się z trzech sekcji teleskopowych - ramy zewnętrznej, ramy wewnętrznej oraz dodatkowej ramy, co pozwala na znaczące zwiększenie maksymalnej wysokości podnoszenia. Charakteryzuje się trzema sekcjami podnoszenia, co pozwala na znaczne wydłużenie robocze masztu przy jednocześnie niskim prześwicie wjazdowym (tzw. wolny skok). Wózki z masztem typu Triplex doskonale sprawdzają się w magazynach wysokiego składowania, umożliwiając osiągnięcie znacznej wysokości roboczej przy zachowaniu niewielkiej wysokości złożonej konstrukcji.
Porównanie masztów dwu- i trójstopniowych
Wybór między masztami Duplex czy Triplex powinien wynikać z charakteru pracy i ograniczeń przestrzennych. Maszt dwustopniowy ma dwie sekcje i zapewnia mniejszy zakres pracy, natomiast trójstopniowy składa się z trzech segmentów, które zapewniają większą wysokość podnoszenia przy zachowaniu kompaktowych wymiarów. Oznacza to, że maszt w wersji Triplex jest bardziej uniwersalny, ale też droższy w serwisie. Jeśli magazyn wyposażony jest w niskie regały lub przestrzeń z ograniczoną wysokością sufitu, bardziej praktyczny będzie maszt Duplex z wolnym skokiem. W halach wysokiego składowania lub przy pracy z ciężkimi paletami, lepiej sprawdzi się maszt Triplex, który oferuje większy zasięg i płynność ruchu.
Kluczowe parametry masztów
Podstawową zmienną odróżniającą od siebie maszty wózków widłowych jest ich całkowita wysokość i zasięg wzwyż, na jakim mogą w efekcie obsługiwać ładunki i regały magazynowe. Ten parametr jest wprost związany z wagą masztu wózka widłowego. Zależeć będzie ona także od takich czynników jak: grubość materiału, z którego wykonano maszt czy liczba składających się na niego sekcji.
Maksymalna wysokość podnoszenia
Maksymalna wysokość podnoszenia warunkuje, na jaką wysokość można podnieść ładunek. Należy znać zarówno maksymalny udźwig na danej wysokości, jak i wysokość złożoną, która zazwyczaj waha się od 2 do 3,5 metra, by swobodnie przejeżdżać przez bramy i tunele. Natomiast maksymalna wysokość podnoszenia standardowych wózków magazynowych przekracza często 6, a nawet 8 metrów. W niektórych akumulatorowych wózkach podnośnikowych wynosi ona do 6 metrów, natomiast wózki typu reach truck mogą podnieść ładunek nawet na wysokość 12 metrów, a w przypadku wózków systemowych VNA może przekroczyć 18 metrów.
Wolny skok
Tak zwany „wolny skok” oznacza maksymalną wysokość, na którą można podnieść widły bez zwiększania wysokości zabudowy masztu. To bardzo przydatna opcja, jeśli urządzenie ma pracować również w przestrzeni o ograniczonej wysokości, na przykład przy załadunku ciężarówek lub w kontenerach.
Wysokość zabudowy (minimalna wysokość masztu)
Minimalna wysokość masztu to parametr, który warto wziąć pod uwagę, jeśli wózek ma pracować lub przemieszczać się w miejscach z niskim stropem, bramami, przejazdami czy framugami drzwi.
Nośność
Nośność masztu określa maksymalny ciężar, jaki można podnieść, i musi być dostosowana do rodzaju transportowanych ładunków. Dla ciężkich towarów lepszy będzie maszt o wyższej nośności, podczas gdy dla lżejszych ładunków wystarczy maszt o mniejszej wytrzymałości.
Kąty pochyłu i widoczność operatora
Ważne są także kąty pochyłu masztu - im większy, tym łatwiej o precyzyjne umieszczenie palety na regale. Oprócz tego warto zwrócić uwagę na widoczność operatora - konstrukcja masztu nie powinna ograniczać pola widzenia, co jest kluczowe dla bezpieczeństwa i precyzji pracy.
Jak dobrać odpowiedni maszt do wózka widłowego?
Dobierając maszt do wózka widłowego, należy uwzględnić kilka kluczowych czynników: maksymalną wysokość podnoszenia, wysokość złożoną, udźwig oraz przeznaczenie. Każdy z tych wózków musi posiadać maszt o określonych parametrach oraz odpowiadający jego udźwigowi maksymalnemu. Jako czynniki doboru odpowiedniego masztu, w zależności od wymagań użytkownika i specyfiki zakładu, na pierwszy plan będą wychodzić inne parametry.
- Wysokość pomieszczenia i regałów: Niezbędna jest dokładna analiza wymaganej wysokości podnoszenia i minimalnej wysokości złożonej masztu. W magazynach o ograniczonej przestrzeni priorytetem jest, by maszt był możliwie niski w pozycji spoczynkowej, ale jednocześnie zapewniał duży zasięg.
- Wymagana wysokość podnoszenia: Określenie, jaką wysokość ma osiągnąć maszt wózka widłowego, jest pierwszym krokiem. Należy dostosować maszt do wysokości, na które mają być podnoszone ładunki, dodając około 20 cm marginesu operacyjnego.
- Rodzaj i ciężar ładunków (nośność): Maszt powinien być dobrany do rodzaju transportowanych ładunków. Dla ciężkich towarów lepszy będzie maszt o wyższej nośności, podczas gdy dla lżejszych ładunków wystarczy maszt o mniejszej wytrzymałości.
- Specyfika zastosowania: Warto wziąć pod uwagę, czy wózek będzie używany w warunkach zewnętrznych, czy wewnętrznych. Maszt typu teleskopowego (Duplex, Triplex) będzie lepszym wyborem do pracy na otwartych przestrzeniach lub w magazynach wysokiego składowania, podczas gdy maszt pojedynczy (Simplex) sprawdzi się wewnątrz, w wąskich halach magazynowych lub w prostych zastosowaniach.
- Stabilność i jakość wykonania: Budowa masztu wózka widłowego wpływa też na jego masę i stabilność - lekkie maszty aluminiowe sprawdzają się w wózkach elektrycznych, podczas gdy stalowe stosuje się w maszynach spalinowych.
Analizując parametry techniczne masztów, szczególną uwagę należy zwrócić na tabele podstawowych zdolności przeładunkowych, pokazujące, jakiej masy ładunki na jaką wysokość można bezpiecznie podnosić w przypadku konkretnych konfiguracji. Pomyłka na tym etapie może prowadzić do nieefektywnej pracy lub uniemożliwić swobodny przejazd wózka.
Eksploatacja, konserwacja i typowe usterki masztów
Pomimo tego, że maszty produkuje się z bardzo wytrzymałych materiałów, czasami zdarzają się sytuacje, kiedy ulegają awarii. Przyczyn może być wiele - od różnego rodzaju zdarzeń losowych, aż po awarie wynikające z nieprawidłowej eksploatacji pojazdu.
Prawidłowe użytkowanie i konserwacja masztu
Każdy maszt wózka widłowego wymaga regularnych przeglądów i konserwacji. W codziennej eksploatacji operator powinien zwracać uwagę na stan łańcuchów, prowadnic i rolek. Nieprawidłowy naciąg łańcucha może prowadzić do nierównomiernego unoszenia wideł, a w efekcie - do przechyłu ładunku. Równie istotna jest kontrola układu hydraulicznego - wycieki lub zanieczyszczenia oleju mogą spowodować awarię siłowników. Smarowanie i czyszczenie prowadnic to podstawowa czynność serwisowa, która przedłuża żywotność masztu. W przypadku pracy w trudnych warunkach, np. na zewnątrz, warto zabezpieczyć elementy przed korozją. Regularna kontrola śrub mocujących i luzów konstrukcyjnych zapobiega pęknięciom i odkształceniom. Dobrze utrzymany maszt w wózku widłowym to gwarancja bezpieczeństwa operatora i niezawodności całej maszyny. Przeglądy okresowe zaleca się wykonywać co 500-1000 godzin pracy w zależności od intensywności użytkowania.
Poradnik smarowania wózków widłowych | Jak smarować wózek widłowy | Leavitt Machinery [PODSTAWY LEAVITT]
Typowe usterki i ich przyczyny
Maszt wózka widłowego jest narażony na różne usterki, które mogą wpłynąć na efektywność pracy oraz bezpieczeństwo. Do najczęstszych problemów z masztami można zaliczyć:
- Odkształcenia i wgniecenia konstrukcji: Mogą być spowodowane uderzeniami, przeciążeniami lub długotrwałą eksploatacją.
- Problemy z płynnym podnoszeniem ładunku: Często wynikają z nieprawidłowego naciągu łańcucha, uszkodzeń rolek lub prowadnic.
- Opadanie uniesionego ładunku: Może być objawem awarii siłowników, wycieków w układzie hydraulicznym lub zużycia uszczelek.
- Niepokojące odgłosy wydawane podczas pracy: Mogą sygnalizować zużycie łożysk, rolek lub niewłaściwe smarowanie.
- Ubytek oleju z siłowników (wycieki): Wynika z uszkodzenia uszczelnień, zużycia siłowników lub zatkania hydrauliki niskiej jakości płynami hydraulicznymi.
- Uszkodzenia siłowników: Boczny lub główny siłownik może ulec awarii w wyniku zużycia lub niewłaściwego użytkowania.
- Problemy z łańcuchem: W masztach, które posiadają system oparty na łańcuchu, może dojść do jego zużycia lub zerwania, co uniemożliwi prawidłowe podnoszenie lub opuszczanie wideł.
Problemy te mogą być spowodowane długotrwałą eksploatacją (normalne zużycie przy prawidłowym korzystaniu z masztu) lub nieprawidłowym użytkowaniem urządzenia, zazwyczaj regularnym przeciążaniem.
Naprawa masztów i nadzór UDT
W przypadku awarii masztu możesz zdecydować się na jego wymianę na nowy lub przeprowadzenie profesjonalnej regeneracji masztu wózka widłowego. W przypadku większości awarii możliwe są naprawy spawalnicze oraz regeneracja masztu wózka widłowego, które są doskonałą alternatywą dla kupna nowych części. Należy w tym miejscu nadmienić, iż wózki widłowe oraz dźwignice w świetle obowiązującego prawa podlegają nadzorowi Urzędu Dozoru Technicznego (UDT). Spawacz UDT bez większych trudności dokona napraw lub podejmie się regeneracji masztu wózka widłowego. Dobry specjalista poradzi sobie z naprawą większości uszkodzeń czy pęknięć wynikających z eksploatacji wózków widłowych, a każda tego typu naprawa jest poprzedzona dokładnymi oględzinami. Awaria masztu sprawia, że wózek nie może realizować swoich podstawowych zadań, dlatego warto zgłosić się do serwisu posiadającego uprawnienia UDT do przeprowadzenia napraw spawalniczych w wózkach widłowych.
Bezpieczeństwo pracy z wózkami widłowymi
Bezpieczeństwo pracy z wózkami widłowymi zależy w dużej mierze od prawidłowego użytkowania masztu oraz przestrzegania zasad BHP. Przede wszystkim, operatorzy wózków widłowych powinni przejść odpowiednie kursy, które uczą prawidłowego korzystania z masztu oraz rozpoznawania zagrożeń związanych z jego użytkowaniem. Kolejnym ważnym aspektem jest odpowiednie zabezpieczenie ładunków - muszą być one stabilnie umieszczone na widłach, aby uniknąć ich przesuwania się podczas transportu. Również maszt wózka widłowego powinien być ustawiony na stabilnym podłożu, co zapobiega przewróceniu się urządzenia. Ponadto, regularne kontrole stanu masztu, siłowników, hydrauliki oraz łańcucha są kluczowe, ponieważ wczesne wykrycie ewentualnych usterek pozwala na uniknięcie poważniejszych awarii i zapewnia bezpieczeństwo pracy. Właściwe użytkowanie masztu to unikanie przechylania masztu w momencie, gdy ładunek jest podniesiony (jest to tym bardziej szkodliwe, im cięższy jest załadowany towar). Pamiętajmy o regularnym smarowaniu ruchomych elementów oraz częstym kontrolowaniu stanu technicznego masztu.
