Wózki widłowe Mitsubishi stanowią kluczowy element wyposażenia nowoczesnych magazynów i centrów logistycznych, wyróżniając się dokładnym odwzorowaniem parametrów technicznych, co zapewnia ich skuteczne dostosowanie do wymagających warunków pracy. Artykuł ten przybliża najważniejsze aspekty techniczne wózków widłowych Mitsubishi - od innowacyjnych rozwiązań napędowych i systemów sterowania, po precyzyjne parametry udźwigu i wysokości podnoszenia, a także zasady bezpiecznej i efektywnej eksploatacji.
Aspekty Techniczne Wózków Widłowych Mitsubishi
Innowacyjne systemy napędowe
Wózki widłowe Mitsubishi wyposażone są w zaawansowane systemy napędowe, które pozwalają na wybór optymalnego typu silnika dostosowanego do specyfiki konkretnych zastosowań. Dobór między napędem spalinowym a elektrycznym umożliwia precyzyjne dopasowanie wózka do warunków operacyjnych, co sprawia, że idealnie nadają się do intensywnych prac magazynowych, gdzie wymagana jest wysoka wydajność.
- Silniki Diesla wyróżniają się wyjątkową wytrzymałością oraz stabilnymi parametrami pracy, co ma kluczowe znaczenie podczas ciągłych operacji magazynowych oraz intensywnych obciążeń.
- Jednostki napędowe zasilane LPG charakteryzują się szybkim czasem rozruchu oraz niższą emisją spalin, co wpływa na bardziej ekonomiczną i ekologiczną eksploatację. Obie technologie zostały zoptymalizowane zgodnie z normami emisji Euro Stage V, co zapewnia ich zgodność z najnowszymi wymaganiami branży magazynowej.
- Wózki elektryczne Mitsubishi wykorzystują nowoczesne systemy napędowe oparte na silnikach prądu zmiennego, które zapewniają równomierną dystrybucję mocy oraz niski poziom hałasu podczas pracy. Elektryczne wózki z serii FB bazują na silnikach prądu zmiennego, które łączą cichą pracę z dynamicznym przyspieszeniem. Przykładem zaawansowanych rozwiązań jest seria FB, w której modele takie jak FB30CN wyróżniają się wysoką efektywnością oraz możliwością zastosowania baterii litowo-jonowych. Ta technologia zwiększa czas pracy sprzętu między ładowaniami, jednocześnie obniżając koszty eksploatacji.
Zaawansowane systemy sterowania
Innowacyjne systemy sterowania w elektrycznych wózkach Mitsubishi umożliwiają wybór trybów pracy precyzyjnie dopasowanych do charakteru wykonywanych zadań - od dynamicznego transportu po dokładne kompletowanie zamówień.
Parametry: Udźwig i wysokość podnoszenia
Modele wózków widłowych Mitsubishi wyróżniają się szerokim spektrum nośności, co pozwala na precyzyjne dostosowanie sprzętu do specyfiki konkretnego magazynu. Mitsubishi Forklift Trucks oferuje szeroki zakres udźwigu, umożliwiający optymalne dopasowanie sprzętu do zróżnicowanych potrzeb magazynowych.
- W zakresie elektrycznych wózków widłowych, zwłaszcza modeli z serii FB, udźwig i maksymalna wysokość podnoszenia osiągają parametry odpowiadające nowoczesnym standardom - sięgają nawet do 4500 mm.
- Lekkie wózki wysokiego składowania z serii RB charakteryzują się udźwigiem rzędu 1,2-1,4 tony. W przypadku pracy w ograniczonych przestrzeniach magazynowych idealnym wyborem są właśnie lekkie wózki z serii RB, których udźwig mieści się w przedziale od 1,2 do 1,4 tony.
- Oferta Mitsubishi obejmuje również modele o udźwigu przekraczającym 3 tony, przeznaczone do realizacji bardziej wymagających zadań transportowych.
Konstrukcja masztu
Konstrukcja masztu w wózkach Mitsubishi została opracowana z naciskiem na precyzję oraz bezpieczeństwo operacyjne. Modułowa konstrukcja masztu pozwala na elastyczne dostosowanie sprzętu do wymagań konkretnego środowiska pracy. Zaawansowane systemy sterowania oraz technologie, takie jak Maszt MaxVision, dodatkowo wspierają operatorów.
Bezpieczeństwo i Ergonomia
Systemy wspomagające operatora
Mitsubishi Forklift Trucks konsekwentnie rozwija nowoczesne technologie, które znacząco podnoszą bezpieczeństwo oraz wygodę pracy operatorów. Wdrażanie tych systemów jest zgodne z filozofią marki, która kładzie nacisk zarówno na ergonomię kabiny, jak i intuicyjność sterowania, nie zapominając o niezawodności napędów oraz dokładności operacji.
- Wśród zaawansowanych rozwiązań warto wyróżnić systemy wspomagające, takie jak Stability Support (S3), Intelligent Cornering System (ICS) czy Mast Tilt Control.
- Technologie pokroju Sensitive Drive System minimalizują ryzyko kolizji i umożliwiają precyzyjne manewrowanie nawet w wąskich i intensywnie użytkowanych przestrzeniach magazynowych.
- W najnowszych modelach Mitsubishi technologia S3 odgrywa kluczową rolę w zwiększaniu stabilności pojazdów nawet w najbardziej wymagających warunkach pracy.
- System IPS2 (Advanced Integrated Presence System) oferuje zaawansowane funkcje monitorowania otoczenia, umożliwiając operatorom błyskawiczne reagowanie na potencjalne zagrożenia i usprawnia monitorowanie otoczenia, umożliwiając natychmiastową reakcję na niespodziewane sytuacje.
Różnorodność tych urządzeń przejawia się także w ergonomicznym kształcie i wymiarach konstrukcji. Z kolei lżejsze modele wysokiego składowania, takie jak te z serii RB, cechują się zwartą budową oraz wyspecjalizowanym masztem, umożliwiającym efektywne operacje w ciasnych przestrzeniach.
Elementy Konstrukcyjne i Sterowania
Główne części wózka widłowego
- Maszt
- Siłownik podnoszenia
- Karetka
- Widły
- Rama bezpieczeństwa
- Kierownica
- Fotel
- Pokrywa silnika
- Przeciwwaga
- Koło tylne
- Siłownik przechyłu
Panel wskaźników i kontrolki
- Licznik motogodzin (mth): wskazuje czas pracy silnika.
- Wskaźnik temperatury oleju w skrzyni biegów: Jeśli wskaźnik znajduje się na czerwonym polu, należy natychmiast zatrzymać wózek i zmniejszyć prędkość silnika, aby go ochłodzić.
- Wskaźnik ilości paliwa w zbiorniku.
- Wskaźnik ładowania akumulatora: Lampka ta zapala się po przekręceniu stacyjki do pozycji „ON”, po uruchomieniu silnika gaśnie.
- Lampka ciśnienia oleju: zapala się, gdy ciśnienie oleju jest za niskie. Zapala się po przekręceniu stacyjki do pozycji „ON”, po uruchomieniu silnika gaśnie.
- Kontrolka temperatury silnika: zapala się podczas pracy silnika, gdy zostanie przekroczona standardowa temperatura. Jeśli wskaźnik znajduje się na czerwonym polu, proszę natychmiast zatrzymać wózek.
- Wskaźnik zanieczyszczenia (osadu, wody).
Elementy sterowania i regulacji
- Stacyjka: W pozycji „ON” obieg elektryczny jest zamknięty, wskaźniki zapalają się na moment. W pozycji „START” rozrusznik silnika jest uruchomiony; nie należy trzymać rozrusznika załączonego dłużej niż 5s. Po przekręceniu kluczyka w pozycji „OFF” możliwe jest jego wyjęcie.
- Pedał powolnego poruszania się: Wciśnięcie pedału pozwala na dokładne manewrowanie wózkiem widłowym.
- Pedał gazu: Wciskanie pedału powoduje zwiększenie obrotów silnika, a zarazem zwiększenie prędkości wózka widłowego.
- Dźwignie skrzyni biegów: Zamocowane są w podłodze. Występują 2 prędkości jazdy, zarówno przy jeździe w przód, jak i tył. Przed zmianą biegów należy się upewnić, czy pedał sprzęgła jest wciśnięty maksymalnie. Należy zatrzymać całkowicie wózek przed zmianą dźwigni kierunku jazdy.
- Dźwignia przechyłu masztu: Ustawienie przechyłu masztu może być sterowane za pomocą tej dźwigni.
- Kierownica: Kręcenie w lewo powoduje skręt wózka widłowego w lewą stronę, a kręcenie w prawo powoduje skręt wózka w prawą stronę. Wózek posiada wspomaganie układu kierowniczego. Ustawienie przechyłu kierownicy jest możliwe indywidualnie dla operatora. Odblokowanie kolumny kierowniczej następuje poprzez przesunięcie dźwigni w dół (znajduje się po lewej stronie od kolumny kierowniczej).
- Fotel operatora: Ustawić fotel do pozycji, która jest komfortowa dla operatora i zapewnia łatwy dostęp do wszystkich przyrządów sterujących. Pozycję fotela można odblokować przesuwając dźwignię pod fotelem w prawo. Na tylnym oparciu znajduje się wspornik, na którym za pomocą klucza możemy ustawić wagę operatora.
- Klatka bezpieczeństwa: Wykonana jest z wytrzymałego materiału, aby zapewnić bezpieczeństwo operatora przed spadającymi przedmiotami.
- Stopnie i rączka: Stopnie znajdują się po obu stronach wózka. Rączka znajduję się na lewym słupku klatki bezpieczeństwa.
- Korek hydrauliki: Znajduje się po prawej stronie maski. Olej do hydrauliki należy nalewać przez ten otwór.
- Korek wlewu paliwa: Umiejscowiony jest po lewej stronie wózka. W korku znajduje się odpowietrznik, który pozwala dostać się powietrzu do środka.
- Pedał sprzęgła: Wcisnąć pedał sprzęgła do oporu przed zmianą biegów.
Zasady Bezpiecznej Eksploatacji
Przygotowanie do pracy i uruchamianie silnika
Przed uruchomieniem wózka widłowego należy wykonać następujące czynności:
- Umieścić kluczyk w stacyjce i przekręcić w poz. 2, zapalą się kontrolki i załączy się podgrzewanie silnika sterowane regulatorem.
- Następnie przekręcić kluczyk w poz. 3 i zapalić silnik. Nie trzymać rozrusznika załączonego dłużej niż 5s. Jeśli silnik nie chce zapalić, należy poczekać 30 sek.
- Nie wykańczać silnika, gdy jest on przegrzany. Pozwolić wtedy na ostygnięcie przez ok. 30 sek.
- Nowy silnik może być obciążony, gdy osiągnie temperaturę 60 stopni. Przy osiągnięciu tej temperatury należałoby jak najszybciej obciążyć silnik. Nie przetrzymywać nieobciążonego silnika na wysokich obrotach.
- Ustawić fotel w komfortowej pozycji.
- Ustawić przechył kierownicy indywidualnie dla operatora, odblokowując kolumnę kierowniczą dźwignią po lewej stronie.
- Upewnić się, że widły są umiejscowione symetrycznie na środku i użyć zabezpieczenia pozycji wideł.
- Unieść widły do pozycji transportowej i pochylić maszt w tył, jeśli jest to możliwe.
- Odblokować hamulec postojowy. Najpierw nacisnąć pedał hamulca roboczego lewą nogą, a potem odblokować hamulec postojowy.
- Przy wyłączonej stacyjce większość funkcji wózka nie jest aktywna.
Ogólne zasady bezpieczeństwa podczas jazdy i manewrowania
- Nie używać wózka, kiedy zostanie znaleziony wyciek paliwa.
- Zabrania się wsiadania i wysiadania z wózka widłowego, gdy się porusza.
- Kontrolować prędkość i przestrzegać znaków drogowych.
- Zwolnić i użyć sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
- Obserwować podłoże. Zwalniać na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje.
- Podczas jazdy z ładunkiem pod górę lub z góry należy jechać z ładunkiem skierowanym ku wzniesieniu, a bez ładunku odwrotnie.
- Nie należy trzymać wideł wysoko uniesionych podczas jazdy.
- Unikać ostrego hamowania lub szybkiego zjazdu w dół.
- Podczas skrętu nie opuszczać wózka, gdyż jego prędkość skrętu jest znacznie szybsza.
- Nie używać wózka w słabo wentylowanych miejscach.
Bezpieczeństwo podczas podnoszenia i opuszczania ładunku
- Wózek widłowy nie może zostać przeładowany.
- Widły powinny zostać umieszczone centralnie z zachowaniem proporcji ciężaru.
- Nie podnoś ładunków niezabezpieczonych.
- Karetka masztu służy, aby zapewnić stabilność ładunku. Klatka bezpieczeństwa chroni operatora przed spadającym ładunkiem.
- Nie podjeżdżać do ładunków z dużą prędkością.
- Upewnić się, że ładunek jest zabezpieczony prawidłowo i znajduje się na środku obu wideł.
- Nie zabierać ładunków na widły, gdzie najwyższy ładunek jest wyżej niż karetka. Jeśli jest to niemożliwe, upewnić się, że ładunek stoi stabilnie na widłach.
- Ograniczać ruchy przechyłu masztu w tył i przód podczas załadunku i rozładunku.
- Podczas rozładunku towaru na dużej wysokości, wyprostować maszt do pionu z ładunkiem na wysokości 15 do 20cm nad podłożem, a następnie podnieść do góry.
Zatrzymywanie i parkowanie
- Podczas opuszczania wózka należy opuścić widły na dół, przesunąć dźwignię zmiany biegów do pozycji neutralnej, wyłączyć silnik.
- Parkować wózek na płaskim terenie, zaciągać hamulec ręczny. Podczas parkowania na pochyłościach należy upewnić się, czy hamulec ręczny został zaciągnięty.
- Zatrzymać pojazd i wyłączyć silnik. Zaciągnąć hamulec ręczny. Upewnić się, czy w pobliżu nie ma otwartego ognia.
Konserwacja i Codzienna Obsługa
Codzienne kontrole i konserwacja
Aby wózek widłowy Mitsubishi pracował normalnie i niezawodnie, wymagane są regularne czynności konserwacyjne. Rygorystyczne wdrożenie wymagań dotyczących konserwacji wózków widłowych może wydłużyć żywotność maszyn i zapewnić bezpieczeństwo operacji.
- Czyszczenie wózka widłowego: Oczyścić wózek z brudu, ziemi i brudu; kluczowe części to: rama wideł i prowadnica masztu, prądnica i rozrusznik, kolumna widełek elektrody akumulatora, zbiornik na wodę, filtr powietrza.
- Sprawdzenie dokręcenia: Sprawdzić dokręcenie każdej części, koncentrując się na: wsporniku ramy widelca, śrubach napinających łańcuch do podnoszenia, śrubach kół, sworzniach mocujących koła, hamulcach i śrubach przekładni kierowniczej.
- Kontrola szczelności: Sprawdzić szczelność, koncentrując się na: różnych połączeniach rurowych, zbiorniku oleju napędowego, zbiorniku oleju silnikowego, pompie hamulcowej, cylindrze podnoszenia, cylindrze przechyłu, zbiorniku wody, pompie wody, miski olejowej silnika, przemienniku momentu obrotowego, przekładni, osi napędowej, głównej przekładni redukcyjnej, hydraulicznej przekładni kierowniczej, siłowniku sterującym.
- Sprawdzenie ciśnienia w oponach: Używając przyrządu do sprawdzenia ciśnienia zmierzyć ciśnienie w ogumieniu. Jeśli jest niewystarczające, należy je dodać do podanej wartości, aby potwierdzić, że nie ma wycieku powietrza. Upewnić się, czy powietrze nie uchodzi wentylem. Sprawdzić, czy powierzchnia styku opony i boki nie są uszkodzone i czy felga jest zdeformowana. Wszystkie nakrętki i śruby powinny być prawidłowo zamontowane i dokręcone przed napompowaniem kół. Napompowana opona potencjalnie jest niebezpieczna.
- Kontrola pasków: Sprawdzić, czy naprężenie paska odpowiada przepisom, nie ma marginesu regulacji lub jest uszkodzony lub pęknięty, który należy wymienić. Za pomocą palców nacisnąć na pasek pomiędzy rolką pompy wody a rolką alternatora z siłą 10kg.
- Kontrola działania: Sprawdzić niezawodność i elastyczność przekładni kierowniczej. Nadepnąć na każdy pedał (hamulca, mikro-ruchu, sprzęgła), aby sprawdzić, czy występuje nienormalne otępienie lub zakleszczenie. Siła dźwigni hamulca ręcznego powinna być mniejsza niż 300 N, aby potwierdzić, że hamulec ręczny jest bezpieczny i niezawodny. Klaksony, światła i mierniki powinny być normalne i skuteczne.
- Usuwanie osadu: Usunąć osad z filtra oleju.
Sprawdzanie poziomu płynów eksploatacyjnych
Wyłączyć silnik podczas przeprowadzania inspekcji. Zwrócić szczególną uwagę na wentylator chłodnicy.
- Poziom paliwa: Wskaźnik poziomu paliwa znajduje się na desce rozdzielczej. Sprawdzaj, czy ilość paliwa jest wystarczająca na dzień pracy. Kiedy tankowanie się zakończy, należy zamknąć korek paliwa.
- Poziom oleju silnikowego: Wyciągnąć miarkę oleju, wyczyścić ją i włożyć z powrotem. Wyciągnąć ponownie i sprawdzić poziom oleju.
- Poziom płynu hamulcowego: Sprawdzać poziom płynu hamulcowego w zbiorniczku płynu. Poziom powinien być pomiędzy dwoma znakami na zbiorniczku. Płyn hamulcowy jest szkodliwy dla zdrowia.
- Poziom płynu chłodniczego: Sprawdzić zbiorniczek wyrównawczy, czy poziom płynu znajduje się pomiędzy MIN a MAX. Jeśli płynu jest za mało, uzupełnić. Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70oC. Płyn chłodniczy jest niebezpieczny dla zdrowia. Dodawać czystej wody do chłodnicy. Otworzyć korek wlewu. Odkręcić korek odpływowy.
- Poziom elektrolitu akumulatora: Na akumulatorze znajdują się znaczniki, które pozwalają operatorowi sprawdzić poziom elektrolitu. Poziom powinien być pomiędzy dwoma znacznikami. Jeśli jest niewystarczająca, dodaj wodę destylowaną do górnej linii.
- Poziom oleju hydraulicznego: Poziom oleju w roboczym zbiorniku oleju powinien znajdować się między dwiema liniami skali; jeśli jest za mało oleju, w rurociągu będzie mieszać się powietrze i za dużo wypłynie z pokrywy.

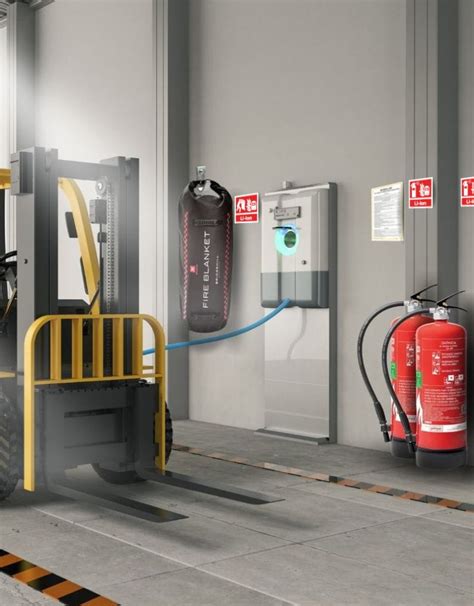

Ładowanie akumulatora wózków widłowych
Poprawne ładowanie wózków widłowych to istotna część właściwego użytkowania tych maszyn. Akumulator, czyli bateria trakcyjna, to jeden z najważniejszych komponentów każdego wózka widłowego. Jego moc i pojemność to parametry, od których zależy czas i wydajność pracy maszyny. W zależności od producenta oraz modelu wózka stosuje się różne rodzaje akumulatorów o wysokiej jakości i wytrzymałości nie tylko na zużycie, ale także na działanie czynników zewnętrznych. W każdym przypadku kluczowe jednak będzie prawidłowe eksploatowanie baterii, a więc także jej ładowanie.
Rodzaje akumulatorów i ryzyka
Podstawowy podział akumulatorów do wózków widłowych to ten na akumulatory kwasowo-ołowiowe oraz żelowe. Różnią się one konstrukcją, trwałością, wygodą eksploatacji czy wreszcie ceną. Podstawowe ryzyko, jakie wiąże się z ładowaniem wózków widłowych z tymi akumulatorami, dotyczy ryzyka wycieku elektrolitu, a także nadmiernego wzrostu temperatury sprzętu, parowania wody czy też wydzielania się groźnego gazu. Spora część współczesnych wózków widłowych jest wyposażona w specjalne akumulatory litowo-jonowe. Nie wymagają one tak czujnego nadzoru, ponieważ nie są wyposażone w ciekły elektrolit, który może wypłynąć podczas użytkowania lub ładowania. Samo ładowanie wózków widłowych z takim akumulatorem jest również dużo łatwiejsze, ponieważ nie trzeba obawiać się działania substancji szkodliwych.
Wymogi prawne i warunki ładowania
Dokumentem, który opisuje warunki ładowania wózków widłowych, jest Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Poza tym przestrzeń wydzielona specjalnie do ładowania wózków widłowych musi spełniać dodatkowe kryteria. Minimalna wysokość pomieszczenia to 2 m, z kolei jego metraż powinien być na tyle duży, by pracownicy mieli łatwy dostęp do każdej sekcji. Ściany i posadzka pomieszczenia powinny być pokryte kwasoodpornym materiałem i odpowiednio oświetlone.
Zasady ładowania
Czas ładowania akumulatora zależy od wielu czynników, m.in. jego rodzaju, stopnia zużycia akumulatora, a także warunków atmosferycznych. Baterie litowo-jonowe mogą być podłączone do ładowania w dowolnym momencie, na dowolny okres czasu, podczas gdy w przypadku akumulatorów kwasowo-ołowiowych zaleca się, by podłączać je do ładowania tylko po uprzednim wyładowaniu do ok. 30% i pozostawić do pełnego naładowania.
Dystrybucja i Serwis w Polsce
Na polskim rynku dystrybucji wózków widłowych Mitsubishi kluczowe znaczenie mają partnerzy tacy jak Movincar, Kuhn oraz MASZPOL. Firmy te oferują kompleksową obsługę, obejmującą nie tylko sprzedaż i wynajem, ale także serwis oraz dostęp do oryginalnych części zamiennych. W Polsce dostępność najnowszych modeli Mitsubishi jest zapewniona przez renomowanych dystrybutorów, oferujących kompleksową obsługę obejmującą sprzedaż, wynajem oraz serwis wózków widłowych Mitsubishi.
Popularne modele, takie jak wózek widłowy Mitsubishi FG14, FG15 oraz FG25N, cieszą się rosnącym uznaniem na krajowym rynku magazynowym. Oprócz standardowych usług, centra dystrybucji udostępniają szczegółową dokumentację techniczną modeli. Bezpośrednia współpraca z serwisami oraz dostawcami danych, na przykład Lectura Specs czy mft2.eu, umożliwia klientom dostęp do najświeższych informacji dotyczących parametrów i aktualizacji produkcyjnych.
Fabrycznie nowy wózek widłowy Mitsubishi FG25N, wyprodukowany w 2022 roku, zasilany LPG, o udźwigu 2500 kg i zakresie podnoszenia wideł 3300 mm, wyposażony jest m.in. w wysokiej jakości ogumienie, przesuw boczny wideł, pełne oświetlenie, amortyzowany fotel operatora, lusterka wsteczne, certyfikowaną kratę ochrony ładunku. Wózek widłowy Mitsubishi FG25N to doskonałe połączenie ergonomii, precyzji, komfortu i bezpieczeństwa. Dzięki wytrzymałej konstrukcji, komponentom wysokiej jakości czy wreszcie wykorzystaniu innowacyjnych technologii maszyna ta stanowi solidne rozwiązanie do pracy w magazynie, jak również na otwartej przestrzeni.
Firma Movincar oferuje kompleksowe usługi z zakresu sprzedaży i wynajmu wózków widłowych topowych producentów, działając na terenie całej Polski. Oferują również kompleksowe wsparcie w zakresie doboru maszyny, jej serwisowania, a także przeprowadzania napraw pogwarancyjnych. Oprócz sprzedaży nowego pojazdu w ofercie znajduje się również krótko- i długoterminowy wynajem maszyny, a także leasing oraz dystrybucja wózków używanych.
