Bezpieczeństwo i efektywność pracy w magazynie oraz przemyśle w dużej mierze zależą od prawidłowej obsługi wózków widłowych. Kluczową rolę w tym procesie odgrywa umiejętność interpretacji diagramu udźwigu, który jest niezbędny, by szybko i sprawnie wyznaczać parametry maksymalnego bezpiecznego podnoszenia ładunków.
Czym jest udźwig nominalny i rzeczywisty?
Każdy wózek widłowy posiada określony udźwig nominalny, czyli maksymalną wagę ładunku, jaką może unieść przy standardowej odległości środka ciężkości ładunku (najczęściej 500 mm od czoła wideł) oraz przy standardowej wysokości podnoszenia. Jeśli którykolwiek z tych parametrów się zmienia, zmienia się również udźwig rzeczywisty.
Im dalej środek ciężkości podnoszonego ładunku znajduje się od wideł, tym mniejszy staje się udźwig. Dodatkowym czynnikiem jest wysokość podnoszenia - im wyżej należy podnieść ładunek, tym mniejszy będzie udźwig wózka. Błędy przy ocenie tych parametrów mogą prowadzić do utraty stateczności i przewrócenia maszyny.
Jak czytać diagram udźwigu?

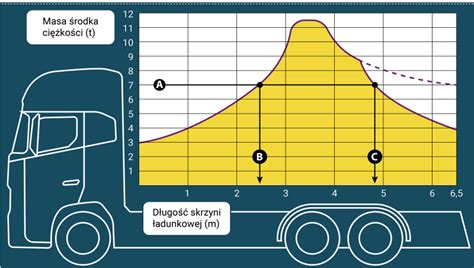

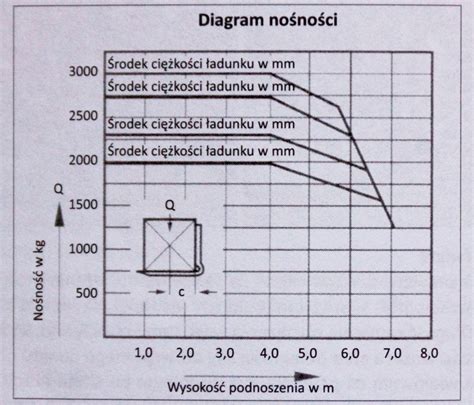

Diagram udźwigu wózka widłowego to graficzne przedstawienie zależności między wysokością (H), odległością środka ciężkości (C) i masą ładunku. Znajduje się on zazwyczaj na tabliczce znamionowej lub naklejce w pobliżu stanowiska operatora.
Kluczowe parametry:
- Wysokość (H): mierzona od podłoża do dołu wideł (w mm).
- Odległość środka ciężkości (C): odległość od czoła wideł (w mm).
- Masa ładunku: wartość wyrażona w kilogramach lub tonach.
Zasada odczytu jest prosta: mając dwie z trzech powyższych wartości, trzecią odnajdujemy na przecięciu linii na diagramie. Jeśli na diagramie nie ma dokładnej wartości, należy przyjąć bezpieczniejszy (niższy) wariant dla danego parametru.
| Wysokość (mm) | Udźwig przy C=500mm | Udźwig przy C=700mm |
|---|---|---|
| 3000 | 3600 kg | 2600 kg |
| 4000 | 3400 kg | 2400 kg |
| 5000 | 3200 kg | 2200 kg |
Najczęstsze błędy operatorów
Ignorowanie diagramu udźwigu i poleganie wyłącznie na wartościach nominalnych jest najczęstszą przyczyną wypadków. Do błędów zaliczamy:
- Podnoszenie ładunków „na wyczucie”.
- Błędną ocenę środka ciężkości ładunku, który nie zawsze znajduje się w połowie długości produktu.
- Używanie niewłaściwego osprzętu (np. wysięgników), który zmienia środek ciężkości i redukuje udźwig.
- Niedoszacowanie masy ładunku.
Wózki specjalistyczne: integracja z dźwigiem
W nowoczesnym przemyśle spotyka się zaawansowane maszyny, takie jak wózki widłowe zintegrowane z żurawiem (np. model SOCMA HNFC135-720). Łączą one funkcję transportu palet z możliwością operowania ładunkiem za pomocą wysięgnika obrotowego o 360 stopni. W takich maszynach bezpieczeństwo gwarantuje rozbudowany system hydrauliczny i zestaw podpór stabilizujących.
Wysięgnik wózka widłowego, Aardwolf FB3LP-5420
Pamiętaj: przed rozpoczęciem pracy z jakimkolwiek osprzętem dodatkowym, zawsze sprawdzaj w DTR (Dokumentacji Techniczno-Ruchowej), czy wózek jest z nim kompatybilny oraz jak montaż dodatkowego sprzętu wpływa na diagram udźwigu.
