Rozkład nacisków na koła wózka widłowego i bezpieczeństwo pracy

Wózki widłowe to urządzenia, które wykorzystywane są w wielu branżach do transportu i podnoszenia ładunków. Aby zapewnić bezpieczeństwo i sprawność operacyjną, kluczowe jest zrozumienie i prawidłowe stosowanie zasad dotyczących udźwigu wózka widłowego oraz rozkładu nacisków na jego koła. Udźwig wózka widłowego to maksymalna masa, jaką wózek może bezpiecznie podnieść i przemieścić.

Udźwig wózka widłowego: Kluczowe pojęcia i czynniki

Udźwig wózka widłowego to parametr definiujący maksymalną masę ładunku, jaką maszyna może bezpiecznie unieść na określoną wysokość. Udźwig stanowi wartość znamionową wózka podnośnikowego i jest wyrażony w kilogramach. Producent urządzenia określa tę wartość.

Udźwig nominalny

Udźwig nominalny to maksymalna masa ładunku, jaką wózek może bezpiecznie podnieść przy określonym, standardowym środku ciężkości (najczęściej 500 mm dla wózków 1,0-3,5 t) i na poziomie posadzki lub przy niskiej wysokości. Przykład: wózek „3 t / 500 mm” oznacza, że może bezpiecznie podnieść 3 000 kg, jeśli środek ciężkości ładunku znajduje się 0,5 m od czoła wideł. Standardowy punkt odniesienia to 500 mm (dla palety EURO), natomiast w cięższych klasach bywa to 600 mm.

Warto pamiętać, że udźwig nominalny nie zawsze równa się rzeczywistości: wraz z wysokością podnoszenia i wysięgiem (odległość środka ciężkości od masztu) udźwig maleje. Osprzęt (np. sideshift, pozycjoner, chwytak) obniża udźwig, ponieważ dodaje masy na maszcie i zwiększa wysięg.

Waga własna wózka i jej znaczenie

Ciężar własny wózka (masa maszyny bez ładunku) to „przeciwwaga” stabilizująca pojazd. Im większa waga i dłuższa baza, tym większa odporność na przechył przy tym samym ładunku i wysięgu. Dlatego wózki spalinowe klasy 3 t ważą zwykle ok. 4,5-5,2 t, a elektryczne mają ciężki akumulator, który pracuje jako balast.

• Stabilność statyczna i dynamiczna: Liczy się nie tylko masa, ale i położenie środka ciężkości (tzw. trójkąt stabilności).
• Podłoże: Lżejszy wózek na śliskiej posadzce szybciej traci przyczepność, cięższy mniej „unosi” się przodem przy hamowaniu z ładunkiem.
• Logistyka i transport: Znając wagę własną, można dobrać rampy, windy towarowe i dopuszczalny nacisk na posadzkę.

Środek ciężkości podnoszonego ładunku

Środek ciężkości ładunku jest kluczowym czynnikiem wpływającym na udźwig wózka widłowego. Odnosi się do poziomej odległości od środka ładunku do pionowej powierzchni wideł. Znajduje się dokładnie w połowie długości ładunku, ale uwaga - ten parametr jest powiązany z długością wideł wózka widłowego. Tę wartość należy podzielić przez 2, aby uzyskać informację o odległości środka ciężkości ładunku od czoła wideł. Środek ciężkości ładunku znacząco wpływa na stabilność wózka widłowego i rozkład masy.

Dla tej samej masy inaczej zachowa się wózek z ładunkiem „zwartym” i z ładunkiem długim/wywieszonym. Klucz to kontrola środka ciężkości i utrzymanie go jak najbliżej masztu.

• Układaj równomiernie: cięższe elementy na dnie i przy oparciu wideł, nic nie powinno „wystawać” daleko do przodu.
• Używaj właściwej długości wideł: zbyt krótkie zwiększają wysięg środka ciężkości palety, zbyt długie pogarszają manewrowość.
• Jedź z widłami nisko (ok. 10-15 cm nad posadzką), maszt lekko odchylony do tyłu: to poprawia stabilność.
• Długie ładunki: rozważ wózek boczny lub osprzęt (przedłużki) z korektą udźwigu zgodnie z tablicą.

Maksymalna wysokość podnoszenia

Kolejnym podstawowym czynnikiem decydującym o udźwigu wózka widłowego jest jego maksymalna wysokość podnoszenia. Wózki widłowe są zaprojektowane do pracy w określonym zakresie wysokości podnoszenia. Wraz ze wzrostem wysokości podnoszenia zmniejsza się udźwig wózka widłowego.

Funkcje pochylania masztu i przesuwu bocznego

Funkcje pochylania masztu i przesuwu bocznego wózka widłowego również wpływają na jego udźwig. Pochylenie masztu umożliwia kierowcy przechylenie wideł do przodu lub do tyłu, aby skompensować kąt ładunku i poprawić stabilność. Jednak pochylenie masztu wpływa na całkowity udźwig, ponieważ zmienia się rozkład ciężaru ładunku. Podobnie funkcja przesunięcia bocznego umożliwia boczny ruch ładunku.

Rodzaj obsługiwanego ładunku

Rodzaj obsługiwanego ładunku jest istotnym czynnikiem, który należy wziąć pod uwagę przy ocenie udźwigu wózka widłowego. Różne ładunki mają różną masę i właściwości, które wpływają na stabilność i obsługę wózka widłowego. Na przykład gęste materiały, takie jak stal, mogą mieć skoncentrowany ciężar, podczas gdy lżejsze materiały, takie jak pianka, mogą wymagać większego środka ciężkości.

Specyfikacje producenta

Producenci wózków widłowych podają specyfikacje swoich maszyn, w tym udźwig znamionowy. Wartości te wskazują maksymalne obciążenie, jakie wózek widłowy może bezpiecznie obsługiwać w określonych warunkach. Aby zapewnić bezpieczną pracę, istotne jest zrozumienie i przestrzeganie tych specyfikacji.

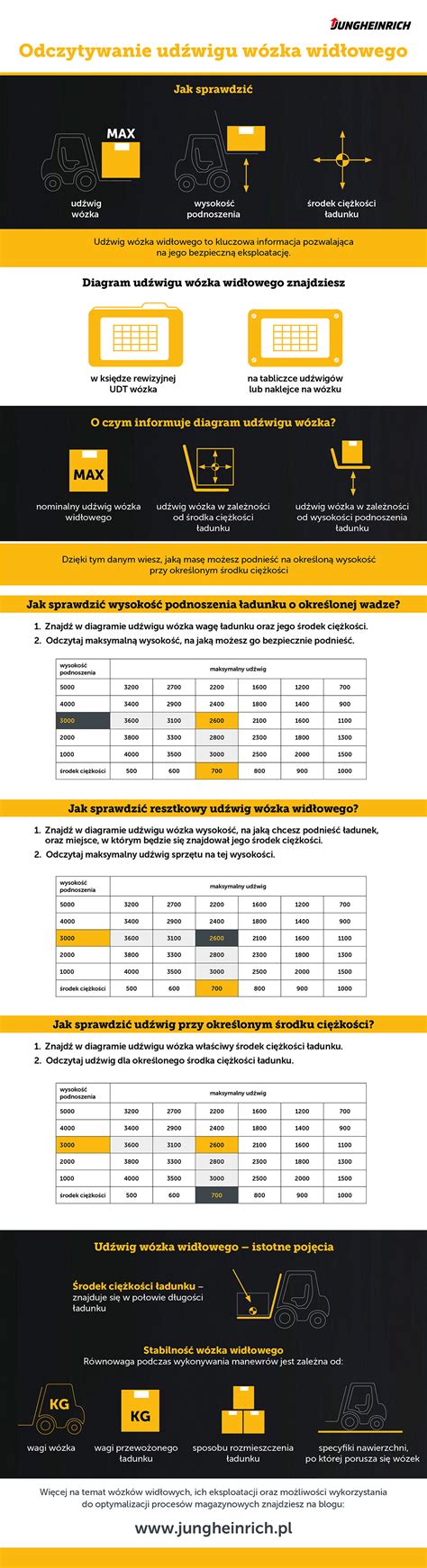

Diagram udźwigu wózka widłowego: Odczytywanie i interpretacja

Diagram udźwigu wózka widłowego to zbiór informacji (podanych w formie wykresu liniowego lub tabeli) określających tak zwany udźwig nominalny wózka widłowego. W ten sposób określana jest maksymalna waga ładunku, jakim może być obciążony pojazd. Co jednak istotne, w diagramie znajdują się oddzielne wartości dla konkretnych wysokości. Jego prawidłowe odczytywanie ma więc ogromne znaczenie dla efektywności pracy w magazynie oraz dla zachowania bezpieczeństwa. Udźwig wózka widłowego dzielimy na udźwig nominalny oraz udźwig zredukowany.

Diagram udźwigu wózka widłowego, zwany potocznie tabelą lub wykresem udźwigu, najczęściej ma formę naklejki lub metalowej tabliczki, która powinna zostać zamontowana w zasięgu wzroku operatora. Musi on znajdować się w dokumentacji każdego pojazdu. Analiza takiego diagramu jest konieczna jeszcze przed rozpoczęciem realizacji konkretnych prac.

Jak czytać diagram udźwigu wózka?

Każdy operator powinien wiedzieć, co oznaczają informacje zawarte w diagramie i w jaki sposób powinno się je interpretować. Same tabelki i wykresy udźwigu wózka widłowego często różnią się między sobą - wiele zależy bowiem od modelu wózka, jak również producenta. W każdym przypadku trzeba więc dokładnie przyjrzeć się poszczególnym oznaczeniom.

Diagram udźwigu wózka widłowego zawiera trzy wartości:

1. Udźwig nominalny wyrażony w kilogramach.
2. Maksymalną wysokość podnoszenia wyrażoną w milimetrach.
3. Odległość środka ciężkości ładunku od czoła wideł (także w milimetrach).

Znając te wartości, operator wie, co jest możliwe i bezpieczne do zrealizowania przy pomocy konkretnego modelu wózka, czyli ile i na jaką wysokość może on unieść przy określonym rozmieszczeniu ładunku na widłach.

Maksymalny udźwig przy wysięgu - co oznaczają wykresy udźwigu

Tablica udźwigu i wykresy (zwykle na maszcie lub w kabinie) pokazują, jak udźwig spada przy rosnącej wysokości i wysięgu. Odczyt jest prosty:

1. Znajdź środek ciężkości ładunku (np. 600 mm, gdy paleta jest dłuższa/ładunek wywieszony).
2. Wejdź na wykres wysokości (oś Y) - np. 5 000 mm.
3. Odczytaj dopuszczalną masę w punkcie przecięcia (np. zamiast 3 000 kg zostaje 2 200 kg).

Pamiętaj, że każdy osprzęt (sideshift, pozycjoner, chwytak) ma masę i przesuwa ładunek do przodu, więc producent podaje oddzielne wykresy lub korekty. W chłodniach i na pochyłościach margines bezpieczeństwa powinien być większy.

Przykład diagramu udźwigu wózka widłowego

Poniższa tabela porządkuje typowe, orientacyjne wartości dla najpopularniejszych klas wózków. Rzeczywiste dane zawsze weryfikuj w dokumentacji producenta i na tabliczce znamionowej.

Aby poznać maksymalny udźwig nominalny urządzenia na podstawie powyższej tabeli, należy wiedzieć, na jaką wysokość ma być podniesiony dany ładunek (wartości w kolumnie "wysokość podnoszenia", podane w milimetrach) oraz jaka jest odległość środka ciężkości podnoszonego ładunku od czoła wideł (wartości w wierszu "środek ciężkości (mm)", również podane w milimetrach). Jeśli na przykład ładunek musi być podniesiony na maksymalną wysokość 5 metrów, a środek jego ciężkości wypada w odległości metra od czoła wideł, maksymalny udźwig wynosi 700 kilogramów, co oznacza, że ładunek nie może przekroczyć takiej wagi. Dysponując tego typu zestawieniem, mając dwie dowolne wartości z trzech (wysokość podnoszenia, udźwig, odległość środka ciężkości ładunku od czoła wideł), łatwo odczytuje się tę brakującą.

Przykład liczbowy: wózek 3 t / 500 mm przy ładunku o środku 600 mm i podnoszeniu na 5 m może mieć realny udźwig ok. 2,1-2,4 t (wg wykresu). Jeśli dodatkowo zastosujesz pozycjoner wideł (+120 kg) i sideshift, udźwig spadnie jeszcze o kolejne 100-200 kg - sprawdź tablicę.

Stan ogumienia i kół: Fundament bezpieczeństwa

Jednym z kluczowych elementów zapewniających bezpieczeństwo i sprawność operacyjną wózków widłowych jest stan ogumienia i kół. Regularna kontrola tych części jest niezbędna, by zapobiec awariom i zwiększyć stabilność wózka.

Rodzaje ogumienia

W wózkach widłowych stosowane są dwa główne rodzaje ogumienia: pneumatyczne oraz superelastyczne (plastikowe). Każdy typ ma swoje specyficzne właściwości, które wpływają na sposób ich użytkowania i wymagania dotyczące konserwacji.

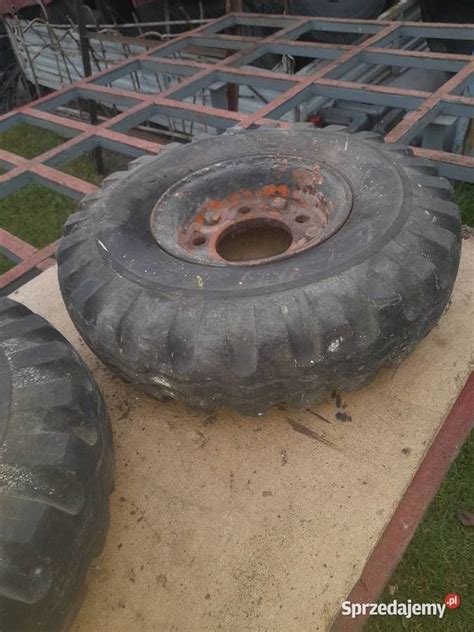

Ocena stanu ogumienia

Ocena stanu ogumienia zaczyna się od sprawdzenia, czy koła są poprawnie zamocowane. Podstawową metodą oceny stanu ogumienia jest dokładna inspekcja wzrokowa. Należy sprawdzić, czy na oponach nie występują uszkodzenia, pęknięcia czy nadmierne wytarcie. W przypadku opon superelastycznych szczególnie istotne jest, aby nie przekroczyć poziomu wytarcia wskazanego przez producenta, który znajduje się na specjalnym rancie opony.

Ważnym aspektem oceny ogumienia jest sprawdzenie równomierności zużycia opon. Nierównomierne wytarcie może prowadzić do pogorszenia stabilności wózka widłowego, co z kolei może stanowić zagrożenie dla bezpieczeństwa pracy. Kolejnym istotnym czynnikiem wpływającym na stan ogumienia jest prawidłowe ciśnienie w oponach pneumatycznych. Zbyt niskie ciśnienie może obniżyć stabilność wózka widłowego, co może prowadzić do niebezpiecznych sytuacji w trakcie pracy.

Regularna kontrola stanu ogumienia i kół w wózkach widłowych to jeden z podstawowych obowiązków operatorów tych urządzeń. Prawidłowe wykonanie tych czynności ma ogromne znaczenie dla bezpieczeństwa pracy oraz efektywności operacji. Warto pamiętać o systematycznej ocenie stanu opon, ich równomierności zużycia oraz odpowiednim ciśnieniu, aby zapewnić stabilność i sprawność wózka.

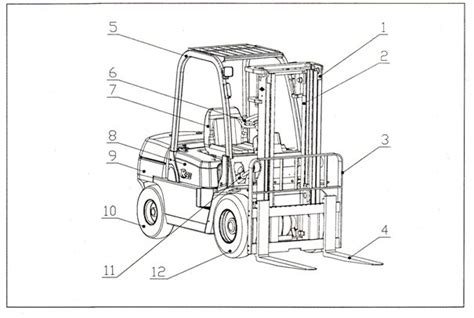

Oś napędowa wózka widłowego

Oś napędowa wózka widłowego nazywana jest również przednią osią wózka widłowego. Znajduje się między przednimi kołami wózka widłowego. Jako ostatni zespół układu przeniesienia napędu wózka widłowego, oś napędowa przejmuje moc silnika wózka widłowego i skrzyni biegów, aby ukończyć natarcie i wycofanie wózka widłowego.

Oś napędowa wózka widłowego przechodzi przez półwał. Jest połączona ze skrzynią biegów wózka widłowego i oponami napędowymi, aby napędzać wózek widłowy do przodu. Oś napędowa i oś skrętna wózka widłowego razem tworzą podwozie wózka widłowego.

Oś napędowa wózka widłowego składa się głównie z obudowy osi, piasty koła, półwału i hamulca. Obudowa osi jest integralną konstrukcją odlewniczą. Opona znajduje się na piaście koła ze kołkowymi i nakrętkami przez obręcz, a moc jest przekazywana do półwału przez mechanizm różnicowy. Przednie koło jest napędzane przez piastę, a każda piasta jest zamontowana na obudowie osi za pomocą dwóch łożysk stożkowych, więc półwałek przenosi tylko moment obrotowy przenoszony na piastę.

Bezpieczne obciążanie - rozmieszczenie ładunku, środek ciężkości

Wiedza na temat tego, jak czytać tabele udźwigu wózka widłowego jest bardzo istotna w operacjach magazynowych i transportowych. Aby optymalnie załadować ciężarówkę lub naczepę, należy w pierwszej kolejności ją zważyć. Pamiętać należy również, że nie można przekraczać dopuszczalnej masy całkowitej pojazdu!

Zgodnie z obowiązującymi przepisami, nacisk na podłoże wywierany przez oś napędową nie może być większy niż 11,5 tony, a masa zestawu wraz z ładunkiem, powinna być rozłożona w odpowiednich proporcjach: oś przednia 20%, oś napędowa 25% i osie naczepy około 55% rzeczywistej masy całkowitej. Dodatkowo nierównomierne rozłożenie ciężaru ładunku może stwarzać zagrożenie podczas jazdy, dlatego trzeba go odpowiednio zabezpieczyć.

Sposoby ładowania palet

Rozmieszczenie palet na busie zależy od jego ładowności i rozmiarów tak zwanej paki. Przed przystąpieniem do załadunku, należy upewnić się, że pojazd znajduje się na równym i twardym podłożu, a hamulce są włączone. Podczas załadunku pojazdu z rampy, należy wyjąć kluczyki ze stacyjki, aby kierowca nie odjechał podczas załadunku.

• Ładowanie obok siebie: Najpopularniejszy sposób ładowania. Palety są ładowane jedna obok drugiej, z krótszymi końcami palet skierowanymi do tyłu i do przodu. Tą metodą załadujemy maksymalnie 33 palety, w trzech rzędach, po 11 sztuk.
• Odwrócone ładowanie: Palety są umieszczane na wózku w taki sposób, że długi koniec palety jest skierowany do tyłu i do przodu, a wózek widłowy ładuje przyczepę z boku. Tym systemem załadujemy najwięcej, bo 34 europalety, w dwóch rzędach, po 17 palet. Minusem jest jednak to, że nie każdy pojazd ma wystarczająco dużo miejsca, aby pomieścić palety ładowane tą metodą.
• Ładowanie przemienne: Łączy oba powyższe metody ładowania. Jeden rząd jest ładowany paletami po krótszym, drugi po dłuższym boku. Mamy zatem dwa rzędy jeden z 17, drugi z 11 paletami.

Ostatecznie, bez względu na metodę, przed załadowaniem musimy upewnić się, że każda paleta jest sprawdzona pod kątem jakichkolwiek oznak uszkodzenia, a także wykonać dokładne obliczenia, aby upewnić się, że nie przekroczymy maksymalnych obciążeń.

Prawidłowo załadowana naczepa jest znacznie łatwiejsza do kontrolowania. Najczęstszą przyczyną utraty kontroli nad pojazdem ciężarowym jest niewłaściwy załadunek. Przed załadunkiem należy zapoznać się z instrukcją obsługi maszyny, ponieważ każda naczepa jest zaprojektowana inaczej, a zrozumienie, w jaki sposób została zaprojektowana do przewożenia ładunku, ma kluczowe znaczenie dla bezpiecznego transportu.

Najczęstsze błędy przy ocenie udźwigu

• „Nominał to zawsze 100%” - nie na wysokości i nie przy długich ładunkach.
• Pomijanie osprzętu - każdy kilogram na maszcie to mniejszy udźwig.
• Brak weryfikacji środka ciężkości - ładunki niestandardowe (np. formy, szpule) zmieniają wysięg.
• Jazda z masztem do przodu - zmniejsza stabilność; ładunek trzymaj „podparty” masztem odchylonym do tyłu.

FAQ - Często zadawane pytania

Co oznacza udźwig nominalny wózka widłowego?

To maksymalna masa ładunku przy standardowym środku ciężkości (zwykle 500 mm) i niskiej wysokości. Wraz z wysokością i wysięgiem realny udźwig spada, co pokazuje tablica udźwigu.

Jak sprawdzić, ile kg może unieść wózek?

Odczytaj parametry z tabliczki znamionowej i tablicy udźwigu: weź pod uwagę środek ciężkości ładunku, wysokość podnoszenia oraz osprzęt (sideshift, pozycjoner).

Czy wózek może przewozić ładunek cięższy od siebie?

Teoretycznie tak (np. 3-tonowy wózek może ważyć 5 t i podnieść 3 t), ale zawsze obowiązują limity z tablicy udźwigu. Liczy się stabilność układu, a nie relacja „ładunek > masa wózka”.

Czym jest udźwig przy wysięgu?

To dopuszczalna masa ładunku uwzględniająca odległość środka ciężkości od czoła wideł (wysięg). Im dalej środek ciężkości, tym mniejszy udźwig.

Jakie są przeciętne wagi własne wózków widłowych 3-tonowych?

• Elektryczne: ok. 3,5-4,8 t (zależnie od baterii i konstrukcji).
• Spalinowe (LPG/diesel): ok. 4,5-5,8 t.

Dokładne wartości sprawdzisz w karcie katalogowej danego modelu.
