Instrukcja Obsługi Wózka Widłowego Nissan: Kluczowe Informacje i Zasady Bezpieczeństwa

Wózek widłowy to wszechstronne urządzenie, za pomocą którego możemy wykonać szereg różnego typu prac, między innymi takich, jak transport ładunków, kompletacja zamówień, załadunek i rozładunek towarów. Aby prace wykonywane z wykorzystaniem wózka widłowego przebiegały sprawnie i w pełni bezpiecznych warunkach, niezbędne są odpowiednie umiejętności, specjalistyczna wiedza, a także pełna koncentracja operatora. Prawidłowa obsługa i stosowanie się do wszystkich wytycznych zawartych w instrukcji to podstawa bezpiecznej eksploatacji.

Kwalifikacje i Umiejętności Operatora

Do obsługi wózka widłowego uprawnione są wyłącznie osoby, które ukończyły odpowiedni kurs i posiadają państwowe uprawnienia. Obsługiwać widlaki mogą tylko operatorzy posiadający takie uprawnienia, co świadczy o ich zróżnicowanych umiejętnościach, wynikających z podziału kategorii uprawnień na wózki widłowe.

Sama instrukcja obsługi wózka widłowego nie wystarczy, by nauczyć się jazdy nim. W tym celu warto zadbać szczególnie o przygotowanie praktyczne, które można zdobyć jedynie poprzez ćwiczenia wykonywane w trakcie kursu na wózki. Praktyczne umiejętności powinny być oczywiście poparte wiedzą teoretyczną oraz znajomością kilku podstawowych zasad obsługi wózka widłowego.

Dokumentacja Techniczno-Ruchowa (DTR) Wózka Widłowego

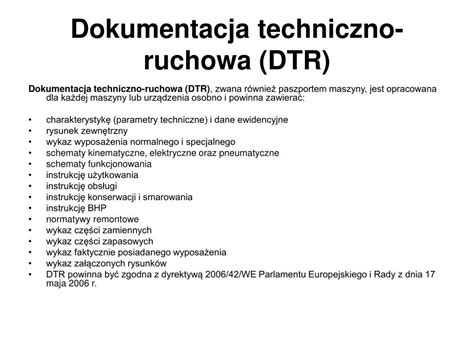

Czym jest DTR i co w sobie zawiera?

DTR, czyli Dokumentacja Techniczno-Ruchowa wózka widłowego, to zbiór dokumentów, które opracowywane są indywidualnie dla każdego modelu tego typu maszyny. DTR zawiera w sobie szereg cennych informacji dotyczących parametrów technicznych, konstrukcji czy możliwości wózka widłowego, których obecność pozwala na niezwykle szybkie zapoznanie się z danymi technicznymi zakupionego urządzenia oraz sprawną identyfikację najważniejszych informacji dotyczących zapewnienia bezpiecznej eksploatacji wózka widłowego.

Znaczenie i dostępność DTR

Posiadanie DTR, czyli Dokumentacji Techniczno-Ruchowej wózka widłowego jest konieczne, a wręcz niezbędne dla legalnej eksploatacji tego typu urządzenia podczas realizacji działań w warunkach magazynowych czy przemysłowych. Dokumentację DTR należy bowiem wraz z innymi dokumentami, takimi jak m.in. wniosek, instrukcja obsługi czy certyfikat pochodzenia urządzenia złożyć w Urzędzie Dozoru Technicznego (UDT) w celu poprawnej rejestracji wózka widłowego. Pozwoli to na uniknięcie dotkliwych kar finansowych nakładanych przez Urząd Dozoru Technicznego w sytuacjach, kiedy dochodzi do nielegalnego wykorzystywania niezarejestrowanych wózków widłowych podczas realizacji zadań w warunkach magazynowych czy przemysłowych.

Posiadanie DTR wózka widłowego jest także kluczowe dla zapewnienia wysokiego poziomu bezpieczeństwa pracowników podczas realizowanych działań. Dokumentacja Techniczno-Ruchowa wózków widłowych stanowi cenne źródło informacji dotyczących efektywnej i niczym niezakłóconej obsługi oraz możliwości technicznych stwarzanych przez dane urządzenie. Posiadanie wiedzy na temat wykorzystywanego urządzenia w znacznym stopniu przekłada się na komfort i bezpieczeństwa jego użytkowania.

Dokumentacja Techniczno-Ruchowa specjalistycznych pojazdów podnośnikowych, jakimi są wózki widłowe, powinna być dostarczana do nabywcy urządzenia przez producenta lub sprzedawcę wraz z zakupionym egzemplarzem wózka.

Przygotowanie do Pracy: Procedury Przedrozruchowe

Zapoznanie z instrukcją i kontrola techniczna

Pierwszą czynnością, gdy przystępuje się do obsługi wózka widłowego, powinno być koniecznie zapoznanie się z instrukcją obsługi wózka widłowego. Choć może wydać się to banalne, to właśnie w niej zawarte są wszystkie najbardziej istotne kwestie i informacje techniczne dotyczące pojazdu.

Następnym krokiem jest sprawdzenie stanu technicznego pojazdu. W tym celu operator powinien opierać się głównie na adnotacjach zawartych w książce eksploatacji wózka oraz samodzielnie przeprowadzonych oględzinach.

Regulacja pozycji operatora

Tak jak w przypadku innych pojazdów, istotne jest również prawidłowe ustawienie fotela operatora. Należy ustawić fotel do pozycji, która jest komfortowa dla operatora i zapewnia łatwy dostęp do wszystkich przyrządów sterujących. Pozycję fotela można odblokować, przesuwając dźwignię pod fotelem w prawo. Na tylnym oparciu znajduje się wspornik, na którym za pomocą klucza możemy ustawić wagę operatora.

Ustawienie przechyłu kierownicy jest możliwe indywidualnie dla operatora. Odblokowanie kolumny kierowniczej następuje poprzez przesunięcie dźwigni w dół (znajduje się po lewej stronie od kolumny kierowniczej).

Budowa Wózka Widłowego i Jego Podstawowe Elementy

Pojazdy te znacznie różnią się od siebie, zarówno pod względem budowy, jak i ogólnego przeznaczenia. Poniżej przedstawiono typowe elementy konstrukcyjne wózka widłowego:

• Maszt
• Siłownik podnoszenia
• Karetka
• Widły: Używa się w celu zabezpieczenia pozycji wideł. Widły powinny być umiejscowione symetrycznie na środku.
• Rama bezpieczeństwa (klatka bezpieczeństwa): Klatka wykonana jest z wytrzymałego materiału, aby zapewnić bezpieczeństwo operatora przed spadającymi przedmiotami.
• Kierownica
• Fotel
• Pokrywa silnika
• Przeciwwaga
• Koło tylne
• Siłownik przechyłu

Kokpit i Elementy Sterowania

Deska rozdzielcza i wskaźniki

Na desce rozdzielczej wózka widłowego znajdują się następujące wskaźniki i kontrolki:

• Licznik motogodzin (mth): Wskazuje czas pracy silnika.
• Wskaźnik temperatury oleju w skrzyni biegów: Jeśli wskaźnik znajduje się na czerwonym polu, należy natychmiast zatrzymać wózek i zmniejszyć prędkość silnika, aby ochłodzić silnik.
• Wskaźnik ilości paliwa w zbiorniku.
• Wskaźnik ładowania akumulatora.
• Lampka ciśnienia oleju: Zapala się, gdy ciśnienie oleju jest za niskie.
• Kontrolka grzania silnika: Zapala się po przekręceniu stacyjki do pozycji „ON”, po uruchomieniu silnika gaśnie.
• Kontrolka temperatury silnika: Zapala się podczas pracy silnika, gdy zostanie przekroczona standardowa temperatura. Jeśli wskaźnik znajduje się na czerwonym polu, proszę natychmiast zatrzymać wózek.
• Wskaźnik zanieczyszczenia (osadu, wody).

Stacyjka i procedury uruchamiania silnika

Stacyjka wózka widłowego zazwyczaj posiada kilka pozycji:

• Pozycja „OFF”: W tej pozycji możliwe jest wyjęcie kluczyka. Obieg elektryczny jest zamknięty.
• Pozycja „ON” (lub „2”): Po przekręceniu kluczyka do tej pozycji zapalają się wskaźniki moment. Obwód elektryczny jest aktywny. W pozycji 2. zaświecą się kontrolki i włączy podgrzewanie silnika sterowane regulatorem.
• Pozycja „START” (lub „3”): Kiedy kluczyk jest w pozycji START, rozrusznik silnika jest uruchomiony. Nie trzymać rozrusznika załączonego dłużej niż 5 sekund.

Aby uruchomić silnik, należy sprawdzić, czy akumulator nie ma wyłącznika bezpiecznika w pozycji OFF. Umieścić kluczyk w stacyjce i przekręcić w poz. 2, zapalą się kontrolki i załączy się podgrzewanie silnika sterowane regulatorem. Następnie przekręcić kluczyk w poz. 3 i zapalić silnik. Jeśli silnik nie chce zapalić, należy poczekać 30 sek. Po uruchomieniu silnika zaleca się krótkie, chwilowe wciśnięcie obydwu pedałów akceleratora. Po ich zwolnieniu zgasnąć powinny wszystkie kontrolki (smarowania i ładowania). Nie wykańczać silnika, gdy jest on przegrzany. Nowy silnik może być obciążony, gdy osiągnie temperaturę 60 stopni. Przy osiągnięciu tej temperatury należałoby jak najszybciej obciążyć silnik. Nie przetrzymywać nieobciążonego silnika na wysokich obrotach.

Pedały i dźwignie sterujące

• Pedał powolnego poruszania się: Wciśnięcie pedału pozwala na dokładne manewrowanie wózkiem widłowym.
• Pedał akceleratora: Wciskanie pedału powoduje zwiększenie obrotów silnika, a zarazem zwiększenie prędkości wózka widłowego.
• Dźwignie skrzyni biegów: Zamocowane są w podłodze. Występują 2 prędkości jazdy, zarówno przy jeździe w przód, jak i w tył. Przed zmianą biegów należy się upewnić, czy pedał sprzęgła jest wciśnięty maksymalnie. Należy zatrzymać całkowicie wózek przed zmianą dźwigni kierunku jazdy.
• Dźwignia przechyłu masztu: Ustawienie przechyłu masztu może być sterowane za pomocą tej dźwigni.
• Kierownica: Kręcenie w lewo powoduje skręt wózka widłowego w lewą stronę, a kręcenie w prawo powoduje skręt wózka w prawą stronę. Wózek posiada wspomaganie układu kierowniczego.

Procedury Zakończenia Pracy i Parkowania

Podczas opuszczania wózka należy opuścić widły na dół, przesunąć dźwignię zmiany biegów do pozycji neutralnej, wyłączyć silnik. Podczas parkowania na pochyłościach należy upewnić się, czy hamulec ręczny został zaciągnięty. Parkować wózek na płaskim terenie, zaciągnąć hamulec ręczny.

Przed opuszczeniem wózka, należy unieść widły do pozycji transportowej i pochylić maszt w tył, jeśli jest to możliwe. Odblokuj hamulec postojowy. Najpierw naciśnij pedał hamulca roboczego lewą nogą, a potem odblokuj hamulec postojowy. Przy wyłączonej stacyjce większość funkcji wózka nie jest aktywna.

Zasady Bezpiecznej Jazdy i Manipulacji Ładunkiem

Ogólne zasady bezpieczeństwa

Obsługując jakikolwiek pojazd mechaniczny, zawsze kieruj się przede wszystkim zdrowym rozsądkiem. Nie podejmuj się działań, które wydają się niebezpieczne czy ryzykowne. Manipulowanie, często kilku tonowymi, wymagającymi ładunkami wiąże się z dużą odpowiedzialnością. W pracy operatora wózków widłowych liczy się nie tylko koncentracja i skrupulatność, ale także umiejętność oszacowania odległości (np. w trakcie obsługi wózków widłowych wysokiego składowania o wysokości podnoszenia nawet do kilkunastu metrów).

• Wykluczone jest opuszczanie pojazdu w momencie, gdy pracuje jego silnik.
• Zabrania się wsiadania i wysiadania z wózka widłowego, gdy się porusza.
• Nie używać wózka, kiedy zostanie znaleziony wyciek paliwa.
• Zabrania się poruszania wózkiem widłowym w pobliżu otwartego ognia.
• Nie używać wózka w słabo wentylowanych miejscach.
• Trzymać pojemniki z płynami, papier, chemikalia itp. z dala od obszaru pracy wózka.
• Klatka bezpieczeństwa chroni operatora przed spadającym ładunkiem.

Bezpieczne podnoszenie i transport ładunków

Jedną z częściej wykonywanych prac z wykorzystaniem wózka widłowego jest podnoszenie ciężkich ładunków, których waga może wynosić nawet kilka ton. Wykonywanie manewrów z takim obciążeniem wymaga największej ostrożności i oczywiście koncentracji.

• Zawsze należy zwracać szczególną uwagę na właściwe umieszczenie ładunku na widłach wózka. Waga ładunku nie powinna być wyższa niż udźwig nominalny, do tego powinien on stabilnie trzymać się na widłach.
• Nie podnoś ładunków niezabezpieczonych.
• Wózek widłowy nie może zostać przeładowany. Widły powinny zostać umieszczone centralnie z zachowaniem proporcji ciężaru.
• Nie podjeżdżać do ładunków z dużą prędkością.
• Upewnić się, że ładunek jest zabezpieczony prawidłowo i znajduje się na środku obu wideł.
• Nie zabierać ładunków na widły, gdzie najwyższy ładunek jest wyżej niż karetka. Jeśli jest to niemożliwe, upewnić się, że ładunek stoi stabilnie na widłach.
• Ograniczać ruchy przechyłu masztu w tył i przód podczas załadunku i rozładunku.
• Podczas rozładunku towaru na dużej wysokości, wyprostować maszt do pionu z ładunkiem na wysokości 15 do 20 cm nad podłożem, a następnie podnieść do góry.
• Po wykonaniu wszystkich czynności załadunku i rozładunku, można przystąpić do jazdy. Najpierw należy ustawić widły odpowiedniej wysokości i powoli podjechać nimi pod ładunek, wsuwając je najdalej, jak jest to możliwe.

Zasady jazdy i manewrowania

• Poruszać się wózkiem widłowym można tylko pojedynczo (nie należy przewozić innych pracowników na elementach obudowy pojazdu czy widłach).
• Pamiętaj, że w trakcie jazdy po pochyłym terenie, przód wózka z ładunkiem zawsze powinien być zwrócony w stronę wzniesienia. Bez ładunku - odwrotnie.
• Bądź ostrożny podczas jazdy na pochyłościach.
• Kontrolować prędkość i przestrzegać znaków drogowych.
• Zwalniać i używać sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
• Obserwować podłoże. Zwalniać na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje.
• Podczas jazdy nie należy trzymać wideł wysoko uniesionych.
• Unikać ostrego hamowania lub szybkiego zjazdu w dół.
• Podczas skrętu nie opuszczać wózka, gdyż jego prędkość skrętu jest znacznie szybsza niż typowy ruch pieszego.

Codzienne Kontrole i Konserwacja Wózka Widłowego

Przed każdą zmianą roboczą oraz w regularnych odstępach czasu należy przeprowadzać następujące kontrole:

Kontrola poziomu płynów

• Paliwo: Sprawdzaj, czy ilość paliwa jest wystarczająca na dzień pracy. Wskaźnik poziomu paliwa znajduje się na desce rozdzielczej. Podczas tankowania należy zatrzymać pojazd i wyłączyć silnik, zaciągnąć hamulec ręczny. Upewnić się, czy w pobliżu nie ma otwartego ognia. Po zakończeniu tankowania należy zamknąć korek paliwa.
• Płyn chłodzący: Sprawdzić zbiorniczek wyrównawczy, czy poziom płynu znajduje się pomiędzy MIN a MAX. Jeśli płynu jest za mało, uzupełnić. Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C. Płyn chłodniczy jest niebezpieczny dla zdrowia. Dodawać czystej wody do chłodnicy. Wyłączyć silnik podczas przeprowadzania inspekcji. Zwrócić szczególną uwagę na wentylator chłodnicy.
• Olej silnikowy: Wyciągnąć miarkę oleju, wyczyścić ją i włożyć z powrotem. Wyciągnąć ponownie i sprawdzić poziom oleju.
• Płyn hamulcowy: Sprawdzać poziom płynu hamulcowego w zbiorniczku płynu. Poziom powinien być pomiędzy dwoma znakami na zbiorniczku. Płyn hamulcowy jest szkodliwy dla zdrowia.
• Elektrolit akumulatora: Na akumulatorze znajdują się znaczniki, które pozwalają operatorowi sprawdzić poziom elektrolitu. Poziom powinien być pomiędzy dwoma znacznikami.
• Olej hydrauliczny: Korek hydrauliki znajduje się po prawej stronie maski. Nalewać olej do hydrauliki przez ten otwór. Umiejscowiony jest po lewej stronie wózka. W korku znajduje się odpowietrznik, który pozwala dostać się powietrzu do środka.

Inne elementy do sprawdzenia

• Pasek klinowy (wentylatora/alternatora): Otworzyć osłonę i usunąć korek wlewu. Wcisnąć pedał do oporu przy uruchomionym silniku. Za pomocą palców nacisnąć na pasek pomiędzy rolką pompy wody a rolką alternatora z siłą 10kg, aby sprawdzić jego napięcie.
• Ogumienie: Używając przyrządu do sprawdzenia ciśnienia, zmierzyć ciśnienie w ogumieniu. Jeśli zachodzi konieczność, uzupełnić powietrze. Upewnić się, czy powietrze nie uchodzi wentylem. Wszystkie nakrętki i śruby powinny być prawidłowo zamontowane i dokręcone przed napompowaniem kół. Napompowana opona potencjalnie jest niebezpieczna. W przypadku wymiany kół, należy podnieść wózek poprzez ruch dźwignią lewarka do momentu, aż koła nie znajdą się w powietrzu, a po zakończeniu prac usunąć drewniane bloki spod wózka.
• Łańcuch masztu: Ustawienie napięcia łańcucha: Poluzować nakrętkę zabezpieczającą 1, kręcić nakrętką 2 i ustawić odpowiednie napięcie łańcucha. Okres przesmarowywania zależy od warunków, w których pracuje wózek.
• Ogólna kontrola wycieków: Sprawdzić silnik, złącza rurek hydraulicznych, chłodnice i układ jezdny pod kątem wycieków.
• Skrzynka bezpieczników: Skrzynka bezpieczników umiejscowiona jest po lewej stronie od kokpitu.
