Wózki widłowe do beczek: kompleksowy poradnik

Wózki widłowe są nieodzownym narzędziem w magazynach i halach produkcyjnych, umożliwiającym łatwe przemieszczanie ciężkich ładunków oraz ich składowanie. W dzisiejszych dynamicznych branżach kluczowa jest wszechstronność, a odpowiedni sprzęt do obsługi beczek z napędem elektrycznym jest w stanie sprostać temu wyzwaniu. Inwestycja w tego typu sprzęt to strategiczna decyzja mająca na celu zwiększenie wydajności operacyjnej i usprawnienie procesów.

Niezależnie od tego, czy podnosisz, przenosisz, wylewasz, czy składujesz beczki, odpowiedni osprzęt do wózków widłowych zapewnia bezpieczne i wydajne rozwiązanie do ich obsługi. Produkowany w USA sprzęt, taki jak ten oferowany przez Morse, wspierany jest przez ponad 100 lat doświadczenia w obsłudze beczek.

Kiedy używać wózka widłowego do transportu beczek?

Obsługa beczek za pomocą wózków widłowych pozwala zakładom transportować ciężkie, niebezpieczne lub wysokoprzepustowe beczki bezpieczniej i wydajniej niż metody ręczne. Decyzja o tym, kiedy należy użyć wózka widłowego do transportu beczek, zależy od ładunku, odległości i ryzyka.

Kryteria wyboru wózka widłowego do beczek

• Waga i zawartość beczek: Przenoszenie beczek za pomocą wózka widłowego staje się właściwym wyborem, gdy metody ręczne lub oparte na paletach stwarzają niedopuszczalne ograniczenia bezpieczeństwa, ergonomii lub przepustowości. Wózki widłowe przewyższają metody ręczne i oparte na paletach, gdy masa beczek zbliża się lub przekracza typowe limity ergonomiczne, zazwyczaj powyżej 25 kg na osobę. Pojedyncza beczka o pojemności 200 l często waży 200-400 kg z ładunkiem, co sprawia, że ręczne przetaczanie lub przechylanie jest metodą wysokiego ryzyka.
• Odległość i przepływ pracy: Przenoszenie beczek za pomocą wózków widłowych najlepiej sprawdza się w przypadku powtarzalnych przepływów o średniej lub dużej objętości między liniami odbioru, magazynowania i przetwarzania. Typowe scenariusze obejmują rozładunek 200-litrowych beczek stalowych lub plastikowych z ciężarówek, przenoszenie ich do rzędów magazynów luzem oraz zasilanie stanowisk dozujących lub mieszających.
• Wysokość podnoszenia: Inżynierowie powinni określić wózki widłowe, gdy beczki wymagają podnoszenia w pionie, kontrolowanego umieszczania na regałach lub układania w stosy poza dopuszczalną wysokością, jaką mogą bezpiecznie osiągnąć podnośniki paletowe lub wózki.
• Materiały niebezpieczne: Uchwyty do beczek lub uchwyty z pasami i dziobem do wózków widłowych wspomagają również przemieszczanie się w obszarach z materiałami niebezpiecznymi, gdzie wycieki i narażenie muszą być minimalizowane.

Kiedy wózek widłowy może nie być najlepszym rozwiązaniem?

Wózki widłowe nie zawsze są właściwym rozwiązaniem do obsługi beczek, nawet jeśli są dostępne. Wąskie, zatłoczone przestrzenie lub antresole o ograniczonym obciążeniu podłogi mogą sprzyjać stosowaniu wózków do transportu beczek lub kompaktowych układarek. Wózki widłowe stwarzają również ryzyko, gdy operatorzy nie mają specjalistycznego przeszkolenia w zakresie obsługi beczek, zwłaszcza w przypadku niebezpiecznych substancji chemicznych lub nierównego podłoża. W przypadku bardzo krótkich przejazdów po gładkich nawierzchniach, wózki widłowe bez napędu mogą być bardziej ekonomiczne i łatwiejsze w obsłudze. Dlatego wybór wózka widłowego do obsługi beczek powinien pozostać przemyślaną decyzją inżynierską i decyzją z zakresu bezpieczeństwa, a nie domyślnym nawykiem.

Rodzaje wideł i osprzętu do beczek

Odpowiedni dobór wideł do wózka widłowego ma kluczowe znaczenie dla efektywności pracy. Dostępne są one w różnych rozmiarach i konfiguracjach, a ich wybór zależy przede wszystkim od rodzaju wykonywanej pracy.

Uniwersalne oprzyrządowanie

• Typ „dziób i pas”: Uniwersalne oprzyrządowanie typu „dziób i pas” jest odpowiednie dla operacji, w których obsługiwane są różne stany magazynowe beczek z częstymi wymianami. Typ „dziób” zaczepia o krawędź beczki, pod warunkiem, że krawędź znajduje się co najmniej 610 mm nad podłogą. Ta konstrukcja sprawdza się, gdy do obsługi beczek stalowych lub z solidnym obrzeżem należy użyć wózka widłowego, a także gdy operatorzy podnoszą beczki głównie z podłoża lub niskich palet.
• Typ „pas”: Urządzenia typu „pas” wykorzystują podwójne pasy zapadkowe wokół korpusu beczki dla średnic około 356-610 mm, w tym cylindrów. Oprzyrządowanie to pasuje do instalacji, które przemieszczają zarówno beczki, jak i butle gazowe, bez konieczności inwestowania w wiele dedykowanych narzędzi.

Osprzęt dedykowany do beczek

• Do beczek stalowych: Osprzęt do beczek stalowych koncentruje się na standardowych beczkach stalowych o pojemności 30 i 55 galonów (ok. 110-180 litrów) i priorytetowo traktuje bezpieczne mocowanie szczęk na ściance beczki. Modele ekonomiczne często obsługują tylko beczki 208-litrowe i około 360 kg, co sprawdza się w przypadku niskich i średnich cykli pracy oraz produktów o mniejszym znaczeniu. Wersje przemysłowe obsługują beczki 114- i 208-litrowe, wyposażone w stalowe szczęki i charakteryzujące się większą wytrzymałością konstrukcyjną, co umożliwia intensywne zmiany. Osprzęt stalowy Deluxe posiada regulowane prowadnice o średnicach od 457 do 711 mm oraz szczęki z gumową wyściółką o udźwigu około 680 kg.
• Do beczek plastikowych: Beczki plastikowe odkształcają się łatwiej niż stalowe, dlatego wymagają osprzętu, który rozkłada siły zacisku i zapobiega powstawaniu ostrych krawędzi szczęk. Specjalne osprzęty do beczek plastikowych zazwyczaj zawierają szczęki z szybką regulacją i regulację szerokości kieszeni wideł, obejmując średnice od 457 do 711 mm i udźwigi bliskie 450 kg. Urządzenia te sprawdzają się w sytuacjach, gdy do obsługi beczek wykonanych z polietylenu o wysokiej gęstości należy użyć wózka widłowego, szczególnie w przypadku chemikaliów lub składników żywności, gdzie uszkodzenia powierzchni są niedopuszczalne.
• Do flot mieszanych: W przypadku flot mieszanych, w których używane są zarówno beczki stalowe, jak i plastikowe, uniwersalne lub luksusowe szczęki kompatybilne z tworzywami sztucznymi skracają czas przezbrojenia i zmniejszają zapasy osprzętu.
• W pełni zasilane hydraulicznie: W pełni zasilane hydraulicznie oprzyrządowanie do beczek obsługuje zaawansowane funkcje, takie jak podnoszenie, przechylanie, obracanie, opróżnianie i precyzyjne umieszczanie z fotela wózka widłowego. Systemy te zazwyczaj obsługują beczki o średnicy 18-28 cali (około 457-711 mm) i udźwigu do około 900 kg. Wykorzystują one szczęki napędzane hydraulicznie z regulacją ciśnienia i prędkości, co pozwala operatorom dostosować siłę zacisku do beczek stalowych, plastikowych lub z włókna.

Inne rodzaje wideł do wózków widłowych

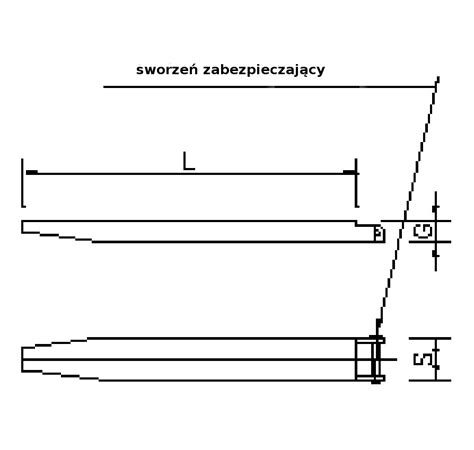

• Widełki standardowe: Najczęściej stosowany rodzaj wideł, charakteryzujący się prostą konstrukcją, dostępny w różnych długościach, szerokościach oraz nośnościach. Zwykle wykorzystuje się je do pracy z paletami oraz innymi płaskimi ładunkami.
• Widełki teleskopowe: Umożliwiają regulowanie długości wideł w zależności od potrzeb, co ułatwia przemieszczanie ładunków o różnych rozmiarach. Są szczególnie przydatne w przypadku pracy z ładunkami o niestandardowych wymiarach, choć zazwyczaj droższe od standardowych.
• Widełki boczne (do dłużycy): Umożliwiają podnoszenie ładunków z boku wózka widłowego, co jest przydatne w przypadku pracy z ładunkami o niestandardowych wymiarach, takimi jak rury czy belki, bez konieczności ich obracania.
• Widełki do kontenerów (ISO): Przeznaczone do pracy z kontenerami, charakteryzują się specjalną konstrukcją, pozwalającą na łatwe i bezpieczne podnoszenie oraz transportowanie kontenerów.
• Widełki do ładunków długich (do bel): Pozwalają na podnoszenie i transportowanie ładunków o dużej długości, takich jak belki czy rury. Charakteryzują się specjalnymi uchwytami, które zapobiegają przemieszczaniu się ładunków podczas transportu.

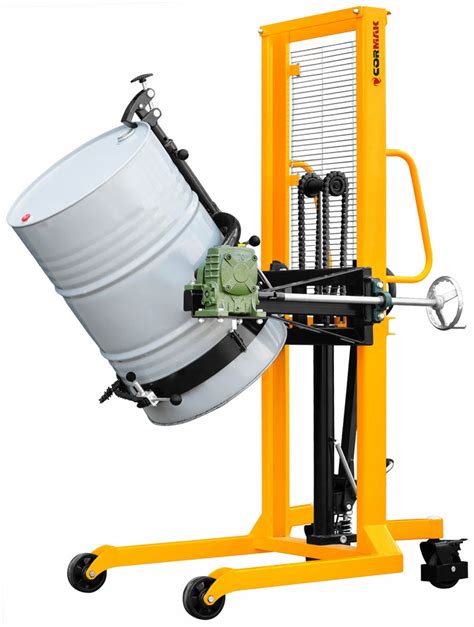

Ręczny wózek podnośnikowy do beczek (przykład: model HD80N)

Ręczny wózek podnośnikowy do beczek, taki jak model HD80N (HD80A), to wszechstronne urządzenie, które podnosi, transportuje, obraca, przechyla i opróżnia w pełni załadowane beczki. Unosi on cały ciężar beczki, a podwójne, obsługiwane palcami blokady zabezpieczają podniesiony bęben.

Funkcje i zastosowanie

Wózek ten może zablokować beczkę w pozycji pionowej, aby zapobiec rozlaniu, lub w pozycji poziomej, aby opróżnić ją przez kran. Po odblokowaniu beczkę można obrócić do góry dnem, aby wymieszać zawartość, lub przechylić i przytrzymać ręcznie pod kątem. Dzięki temu ta seria może być używana jako podnośnik beczek lub dozownik beczek. Jest bardzo łatwy w przemieszczaniu i sterowaniu dzięki 8-calowym poliuretanowym kołom rolkowym i 4-calowym kółkom obrotowym.

Cechy ręcznego wózka widłowego do beczek

1. Łączy przenoszenie, obracanie i wylewanie oleju w jednej, prostej czynności.
2. Lewy i prawy pierścień blokujący może zablokować beczkę z olejem w pozycji poziomej lub pionowej, ułatwiając opróżnianie lub pozycjonowanie.
3. Po zwolnieniu pierścienia blokującego można obrócić beczkę z olejem, aby wymieszać lub nawet wypłukać jej zawartość.
4. Obrót o 90° + regulowany kąt nachylenia - obróć bęben o 90°, a następnie ręcznie dostosuj kąt nachylenia, aby całkowicie wylać płyny.
5. Możliwość ważenia: Jeśli musisz zważyć ciężki kubeł, wystarczy, że przesuniesz go na wagę w pozycji podniesionej i ustawionej.

Instrukcja obsługi ręcznego wózka widłowego do beczek

1. Zacisk bębna: Mobilny kosz jest zazwyczaj otwarty dzięki sprężynie, co ułatwia podnoszenie bębna. Dosuń wózek do bębna, pociągając za dźwignie ustalające i obróć uchwyt, aby umieścić kosz podtrzymujący na środku bębna. Zwolnij dźwignie ustalające, aby zablokować uchwyt. Obróć dźwignię mocującą przeciwnie do ruchu wskazówek zegara, zapnij łańcuch i włóż go w rowek, a następnie szybko obróć dźwignię zgodnie z ruchem wskazówek zegara, aby łańcuch wszedł na bęben. Upewnij się, że dźwignia mocująca jest mocno zablokowana przez zapadkę.
2. Podnoszenie bębna: Naciśnij uchwyt, a bęben zostanie podniesiony. Gdy bęben zostanie podniesiony do wymaganej pozycji, zwolnij uchwyt, a bęben zostanie zablokowany.
3. Transport: Aby przesunąć wózek do przodu, naciśnij/pociągnij za uchwyt do miejsca docelowego. Operator może przekręcić uchwyt, aby zmienić kierunek poruszania się.
4. Opuszczanie i zwalnianie bębna: Lekko naciśnij uchwyt i jednocześnie pociągnij dźwignie ustalające. Następnie powoli unieś uchwyt, aby opuścić bęben. Gdy bęben dotrze do stabilnej powierzchni, zwolnij dźwignie ustalające. Lekko obróć dźwignię mocującą zgodnie z ruchem wskazówek zegara, aby zwolnić zapadkę. Zwolnij dźwignię mocującą. Wyjmij łańcuch z rowka na dźwigni mocującej i zawieś go na haku. Odsuń wózek.
5. Obracanie bębna: Wózek może obracać bęben z pozycji pionowej do poziomej. Odłącz kołki ustalające i w międzyczasie obróć bęben ręcznie o 90°. Obróć kołki ustalające tak, aby wsunąć je w odpowiednie otwory i zablokować bęben w pozycji poziomej.

   Uwaga: Przed obróceniem bębna naciśnij/podnieś uchwyt (część nr 4), aby odpowiednią wysokość na wypadek uderzenia bębna o podłoże.

6. Regulacja: Jeśli obręcz podtrzymująca jest zbyt wysoka, aby utrzymać środek bębna, gdy uchwyt jest uniesiony do maksymalnej wysokości, należy wybrać inny odpowiedni otwór w uchwycie. Jeśli bębna nie można podnieść na wymaganą wysokość, gdy uchwyt jest wciśnięty, aby osiągnąć minimalną wysokość, należy wybrać inny odpowiedni otwór w ramieniu podnoszącym. Pociągnij dźwignie ustalające i powoli unieś uchwyt, aby opuścić bęben. Gdy bęben dotrze do stabilnego podłoża, zwolnij małe dźwignie.

Kwalifikacje i bezpieczeństwo operatora wózka widłowego

Operowanie wózkami widłowymi wymaga odpowiednich umiejętności, a także znajomości aspektów technicznych i bezpieczeństwa. Tylko operatorzy posiadający państwowe uprawnienia mogą obsługiwać widlaki.

Wymagania dla operatora

• Ukończone 18 lat.
• Odpowiedni stan zdrowia potwierdzony zaświadczeniem lekarza medycyny pracy.
• Odbycie szkolenia BHP, w tym instruktażu stanowiskowego na stanowisku operatora.
• Zapoznanie się z instrukcjami dotyczącymi bezpieczeństwa (pracy z wózkiem, składowania i magazynowania, ruchu wewnątrz zakładowego itp.) oraz instrukcją obsługi wózków.
• Posiadanie zaświadczenia kwalifikacyjnego wydanego przez UDT na konkretny rodzaj wózka (dotyczy wózków jezdniowych podnośnikowych z mechanicznym napędem podnoszenia).

Szkolenie i egzamin

Szkolenie dla operatorów wózków widłowych jest kluczowym elementem zapewniającym bezpieczeństwo pracy. Program obejmuje zarówno część teoretyczną, jak i praktyczną. Część teoretyczna obejmuje wykłady na temat funkcjonowania wózków, natomiast część praktyczna pozwala na doskonalenie rzeczywistych umiejętności.

Egzamin składa się z dwóch części. W pierwszej części, przyszli operatorzy wózków widłowych otrzymują 5 pytań nawiązujących do wiedzy ogólnej i specjalistycznej dotyczącej wózków transportowych. Każdy z egzaminowanych musi udzielić co najmniej 3 poprawnych odpowiedzi. Podczas praktycznej części egzaminu należy wykazać się płynną i bezpieczną jazdą wózkiem widłowym, wykonując manewry, których nauczono się podczas praktycznych zajęć z instruktorem: jazda między pachołkami, transport materiału, podnoszenie i opuszczanie przedmiotów.

Zasady bezpiecznej obsługi wózka widłowego

1. Zawsze kieruj się przede wszystkim zdrowym rozsądkiem i nie podejmuj się działań, które wydają się niebezpieczne czy ryzykowne.
2. Zawsze należy zwracać szczególną uwagę na właściwe umieszczenie ładunku na widłach wózka. Waga ładunku nie powinna być wyższa niż udźwig nominalny, do tego powinien on stabilnie trzymać się na widłach.
3. Poruszać się wózkiem widłowym można tylko pojedynczo (nie należy przewozić innych pracowników na elementach obudowy pojazdu czy widłach).
4. W trakcie jazdy po pochyłym terenie, przód wózka z ładunkiem zawsze powinien być zwrócony w stronę wzniesienia.
5. Wykluczone jest także opuszczanie pojazdu w momencie, gdy pracuje jego silnik.

Inne ważne aspekty bezpieczeństwa

• Regularne serwisowanie wózków widłowych jest niezbędne dla ich sprawności i bezpieczeństwa.
• Przepisy w większości regionów wymagają, aby operatorzy wózków widłowych z napędem silnikowym przechodzili formalne szkolenie, ocenę i okresowe szkolenia przypominające, ze szczegółowymi instrukcjami dotyczącymi obsługi beczek i procedur awaryjnych.
• Osprzęt musi być dopasowany lub większy od masy beczki, zawierać bezpieczne mechanizmy chwytające i być kompatybilny z tabliczką znamionową udźwigu wózka.
• Systemy dziobu, szczęki lub zacisku wymagają blokady zabezpieczającej przed zwolnieniem podczas jazdy lub przechylania.
• Zakłady zajmujące się niebezpiecznymi substancjami chemicznymi wymagają również planów reagowania na wycieki, kompatybilnego sprzętu ochrony osobistej oraz systemów zabezpieczających dostosowanych do największej objętości beczek.
• Inżynierowie powinni ocenić promienie skrętu, szerokości otworów regałowych i nachylenia podłoża, aby upewnić się, że wybrany zestaw osprzętu i wózka może manewrować bez uderzania w beczki lub konstrukcje.
