Wymagania dla posadzek antyelektrostatycznych w magazynach z wózkami widłowymi

Stowarzyszenie PSTM, działające na rzecz promowania właściwych standardów projektowania i użytkowania systemów składowania, opiera swoje fundamenty na zgodności z normami PN-EN 151512, PN-EN 15620, PN-EN 15629 i PN-EN 15635. Niniejszy dokument skierowany jest do użytkowników, osób specyfikujących oraz dostawców stalowych systemów składowania i posadzek przemysłowych w halach, gdzie takie systemy są montowane.

PSTM zauważa, że zagadnienie posadzki jest często pomijane podczas inwestycji w systemy składowania. Dodatkowo, stowarzyszenie dostrzega trudności w rozwiązywaniu problemów na styku konstrukcji regałów i posadzki, wynikające przede wszystkim z braku świadomości i wiedzy użytkowników oraz sprzedawców na temat ich obowiązków w tej kwestii.

Podmiot specyfikujący, czyli inwestor lub działający w jego imieniu pośrednik (np. integrator), odpowiada za określenie wymagań dla dostawców regałów i wózków magazynowych, a także dla projektanta i wykonawcy posadzki. Zgodnie z normą PN-EN 15629, dotyczącą specyfikacji urządzeń do składowania, podmiot specyfikujący jest odpowiedzialny za potwierdzenie, że posadzka jest zdolna do przeniesienia obciążeń od regałów i mechanicznych urządzeń do ich obsługi. Musi on zagwarantować, że posadzka jest wystarczająco wytrzymała i sztywna.

Podmiot specyfikujący powinien otrzymać listę wymagań dotyczących posadzki od dostawców wózków przemysłowych i regałów magazynowych, a następnie przekazać je projektantowi posadzki w celu uwzględnienia ich w projekcie lub weryfikacji, czy istniejąca posadzka je spełnia. Należy pamiętać, że nośność posadzek zależy od ich konstrukcji, charakterystyki podłoża oraz rozkładu obciążenia. Tylko uprawniony i doświadczony projektant, po uwzględnieniu danych od dostawców wózków i regałów, posiada wiedzę i umiejętności do określenia, czy dana posadzka nadaje się do planowanego użytkowania.

Projektowanie i wymagania dotyczące posadzek w kontekście systemów składowania

Wymagania od projektanta regałów

Projektant regałów powinien przekazać podmiotowi specyfikującemu wartości nacisków punktowych, zarówno długotrwałych, jak i krótkotrwałych, uwzględniających obciążenia od obsługi. Naciski te powinny być obliczone za pomocą analizy II-go rzędu, która uwzględnia wpływ odkształceń na rozkład sił wewnętrznych w konstrukcji. Dopełnieniem tych informacji jest plan kotwienia, czyli rzut konstrukcji hali z dokładnie zwymiarowanymi punktami położenia stóp systemu regałowego, naniesionymi maksymalnymi wartościami nacisków w każdym punkcie oraz szczegółem kotwienia regałów.

Mimo że przy projektowaniu regałów połączenie słupa z posadzką jest modelowane z użyciem więzi sprężystej, moment zginający uzyskany na tej podporze może zostać pominięty przy projektowaniu posadzki. Jego wartość jest pomijalnie mała w stosunku do momentów zginających w płycie posadzki spowodowanych obciążeniem pionowym. Bardzo istotne jest również, aby projektant regałów magazynowych przekazał wartości nacisków dla projektanta posadzki wyrażone w jednostkach siły (np. w kN), a nie naprężeń (np. MPa), wyznaczonych zgodnie z metodą z normy do projektowania regałów PN-EN 15512. Metoda ta służy jedynie do doboru odpowiedniej grubości stopy ze względu na wytrzymałość na docisk betonu i nie jest zgodna z metodami Eurokodu 2 stosowanego przy projektowaniu konstrukcji betonowych, a więc i posadzek przemysłowych.

Tolerancje i sztywność posadzki

Zgodnie z normą PN-EN 15512, projektant regałów może przyjąć, że posadzka jest quasi-sztywna, co oznacza, że jej odkształcenia są pomijalnie małe, o ile nie zostanie poinformowany inaczej. Należy jednak odróżniać odkształcenia posadzki od tolerancji jej wykonania. Odkształcenia powstają na skutek przyłożonego obciążenia w czasie użytkowania i są tym większe, im mniej sztywna jest płyta posadzki lub podłoże pod nią. Nierównomierne osiadanie może występować na skrajach płyty lub w miejscach nierównomiernego obciążenia, np. przy słupach regałów czy maszyn.

Pochylenie posadzki prowadzi do odchylenia od pionu ram regału, zwłaszcza gdy występuje w kierunku poprzecznym do drogi transportowej. Są to restrykcyjne wymagania, które zwiększają cenę posadzki. Powodowane są one ograniczeniem odkształceń regału, a nie jego wytrzymałości. Systemy automatyczne, często bardzo wysokie i projektowane z minimalnymi luzami manipulacyjnymi, obsługiwane są bez udziału człowieka. Eliminacja błędu ludzkiego nie pozwala jednak na uwzględnianie ewentualnych odkształceń przy pozycjonowaniu ładunku. Nawet niewielkie osiadanie, jak 1 mm na odcinku 2 m przy regale o wysokości 20 m, powoduje odchylenie szczytu regału o 1 cm.

Obecnie norma PN-EN 15620, podobnie jak norma PN-EN 15512, nie precyzuje jasno, kiedy posadzka może być uznana za quasi-sztywną dla innych systemów regałowych. Podobnie jest w przypadku dylatacji w posadzce. Normy regałowe zalecają unikanie dylatacji przebiegających pod konstrukcją regałów. W przypadku, gdy jest to niemożliwe, podmiot specyfikujący musi powiadomić dostawcę systemu regałowego o projektowanych przemieszczeniach względnych płyt posadzki oddzielonych dylatacją. Problem stanowią tu najczęściej dylatacje konstrukcyjne, gdzie przemieszczenia mogą mieć znaczący wpływ na stateczność lekkich i wrażliwych konstrukcji regałów. Niezależnie od sprawdzenia wytrzymałości regałów, zawsze należy rozpatrywać siatkę dylatacji w posadzce, aby zapewnić minimalne odległości od krawędzi płyt przy kotwieniu.

Tolerancja wykonania posadzki

Kolejnym bardzo ważnym kryterium dotyczącym posadzki jest tolerancja jej wykonania. Norma PN-EN 15620 prezentuje wymagania dotyczące płaskości i wypoziomowania posadzki w zależności od klasy regałów, jednak nie zawiera informacji dotyczących wszystkich typów systemów składowania. Tolerancja wykonania posadzki w większości przypadków nie wpływa na stateczność ani możliwość montażu regałów, ponieważ nieznaczne nierówności można zniwelować za pomocą stalowych podkładek lub podlewek cementowych.

Kryteria dokładności wykonania posadzek gwarantują bezpieczeństwo obsługi regału przy założonych współczynnikach bezpieczeństwa. Zwłaszcza w przypadku regałów z bardzo wąską ścieżką transportową (VNA), niewielkie pochylenie przy wysokim regale prowadzi do znacznego wychylenia masztu wózka od pionu i grozi kolizją. Jazda wózkiem w wąskiej ścieżce z podniesionym ładunkiem po niewystarczająco płaskiej nawierzchni może z kolei doprowadzić do niebezpiecznego „rozhuśtania” ładunku.

Zapewnienie bezpiecznej i komfortowej obsługi regałów magazynowych wymaga, aby inwestor zagwarantował, że posadzka jest odpowiednia, tj. wystarczająco wytrzymała, sztywna i dokładnie wykonana.

Przegląd typów posadzek przemysłowych i ich zastosowanie

Posadzki przemysłowe to specjalistyczne powierzchnie, które muszą spełniać wysokie wymagania techniczne i użytkowe. Kluczowe cechy obejmują:

• Wysoka wytrzymałość mechaniczna: posadzki muszą znosić duże obciążenia, np. ciężar maszyn, pojazdów transportowych czy intensywny ruch pieszy.
• Odporność chemiczna: w wielu branżach (np. chemicznej, spożywczej) posadzki są narażone na kontakt z substancjami agresywnymi, takimi jak kwasy, oleje czy rozpuszczalniki.
• Odporność na wilgoć i temperaturę: niektóre posadzki muszą wytrzymać zmienne warunki atmosferyczne, wysokie temperatury lub kontakt z wodą.
• Antypoślizgowość: w miejscach o dużym natężeniu ruchu, w garażach oraz w zakładach, gdzie istnieje ryzyko poślizgu.
• Łatwość czyszczenia i konserwacji: w niektórych branżach, takich jak farmacja czy przemysł spożywczy, kluczowe jest utrzymanie wysokiej higieny.

Dzięki tym właściwościom posadzki przemysłowe zapewniają trwałość, bezpieczeństwo pracy i efektywność użytkowania obiektu. Wybór odpowiedniej posadzki przemysłowej jest kluczowy dla trwałości i bezpieczeństwa inwestycji.

Posadzka musi być dostosowana do warunków eksploatacyjnych - intensywności ruchu, obciążeń mechanicznych, oddziaływania substancji chemicznych czy wymagań sanitarnych. Na rynku dostępnych jest wiele rodzajów posadzek przemysłowych, od klasycznych betonowych, przez wytrzymałe żywiczne, aż po specjalistyczne powierzchnie antyelektrostatyczne czy chemoodporne.

Do magazynów i hal produkcyjnych najlepiej sprawdzają się posadzki betonowe, natomiast w branżach wymagających wysokiej higieny, takich jak przemysł spożywczy czy farmaceutyczny, lepszym rozwiązaniem są posadzki żywiczne. W miejscach narażonych na poślizg warto zastosować posadzki antypoślizgowe, a w zakładach elektronicznych - antyelektrostatyczne (ESD).

Posadzki betonowe

Jedną z najstarszych metod wykonywania posadzek przemysłowych jest powierzchniowe utwardzanie warstwy świeżego betonu przez wcieranie specjalnych suchych posypek. W skład posypek wchodzą wyselekcjonowane cementy i kruszywo, a także żywice ułatwiające zacieranie. Jako składniki zwiększające odporność na ścieranie i obciążenia dynamiczne stosuje się zazwyczaj drobnoziarniste kruszywa korundowe i elektrokorundowe.

Wykonanie takiej warstwy utwardzającej wymaga dwukrotnego posypania powierzchni świeżego betonu odpowiednią ilością suchej posypki i wtarcia jej w beton za pomocą mechanicznych zacieraczek. Takie posypki mogą ponadto zwiększać odporność na szkodliwe czynniki atmosferyczne oraz wnikanie olejów i tłuszczów.

W halach magazynowych często stosuje się betonowe wylewki, jednak nie zawsze są one optymalnym wyborem. Przemysłowa posadzka w systemie SpeedFloor PVC to rozwiązanie stworzone do przestrzeni wymagających wyjątkowej trwałości. W przypadku ograniczeń budżetowych, płytki PCV wykonane w 100% z materiałów pochodzących z recyklingu (płytki ECO) mogą być dobrym rozwiązaniem dla miejsc, gdzie wygląd podłogi nie jest priorytetem.

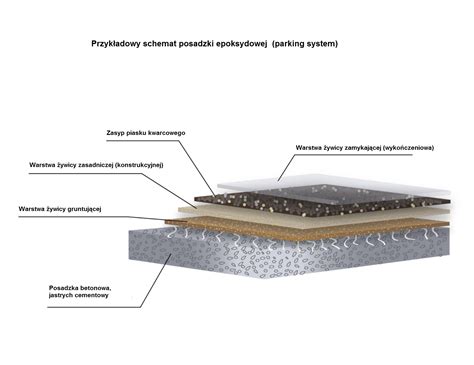

Posadzki żywiczne

Najliczniejszą grupę posadzek stanowią posadzki żywiczne. Zaletą żywic epoksydowych jest odporność na agresywne media, zarówno kwaśne, jak i alkaliczne, a także na roztwory soli nieorganicznych i wodorotlenków. Ograniczoną odporność wykazują na substancje utleniające. Dwuskładnikowe żywice poliuretanowe są generalnie odporne na rozcieńczone kwasy i zasady, materiały pędne i smary, oleje, tłuszcze oraz węglowodory aromatyczne i estry. W mniejszym stopniu są odporne na stężone zasady i ketony, ale odznaczają się elastycznością przy wysokich parametrach wytrzymałościowych.

Żywice poliestrowe są odporne na kwaśne agresywne substancje oraz substancje utleniające, lecz nie są odporne na alkalia. W wykonawstwie posadzek przemysłowych dominują żywice poliuretanowe i epoksydowe. Mniej popularne są posadzki na bazie żywic poliestrowych i akrylowych, choć te ostatnie były chętnie stosowane w przemyśle spożywczym ze względu na możliwość szybkiego wykonania prac, także w obniżonych temperaturach.

W przemyśle spożywczym, chemicznym i farmaceutycznym posadzka powinna być odporna na działanie substancji chemicznych oraz łatwa w czyszczeniu. W miejscach o wysokim ryzyku poślizgu, warto zastosować posadzki antypoślizgowe. W zakładach produkcyjnych i halach magazynowych odpowiednio dobrane posadzki muszą cechować się wysoką odpornością, łatwością w utrzymaniu czystości oraz bezpieczeństwem użytkowania. Istotna jest również łatwość montażu i możliwość szybkiej eksploatacji po ułożeniu.

Wymagania dotyczące posadzek antyelektrostatycznych (ESD)

Konieczność odprowadzania ładunków elektrostatycznych z powierzchni posadzki występuje wszędzie tam, gdzie na skutek procesów technologicznych lub warunków magazynowania gromadzone są substancje wybuchowe i łatwopalne. Samoczynne rozładowanie nagromadzonego ładunku, zwane "elektryzowaniem", może być przyczyną pożaru i wielomilionowych strat. Do pomieszczeń zagrożonych należą m.in. magazyny paliw, gazów, rozpuszczalników, materiałów pylistych, lakiernie proszkowe i mokre.

Antyelektrostatyczność posadzki jest również szczególnie istotna w przemyśle elektronicznym, gdzie rozładowanie nagromadzonego potencjału w delikatnym elemencie elektronicznym może powodować jego zniszczenie. W miejscach pracy czułego sprzętu elektronicznego gromadzące się ładunki elektrostatyczne mogą być przyczyną zakłócania pracy urządzeń.

Przepisy prawne i normy dotyczące podłóg ESD

Podstawowym dokumentem regulującym kwestię podłóg antyelektrostatycznych jest Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. § 305 stanowi, że posadzki i wykładziny w pomieszczeniach przeznaczonych na pobyt ludzi powinny być wykonane z materiałów antyelektrostatycznych, spełniających warunki określone w Polskich Normach dotyczących ochrony przed elektrycznością statyczną.

Polska norma PN-E-05204 (Ochrona przed elektrycznością statyczną - Ochrona obiektów, instalacji i urządzeń - Wymagania) wskazuje, że opór upływu podłóg należy kontrolować zgodnie z PN-92/E-05203. Norma PN-E-05203 (Ochrona przed elektrycznością statyczną - Materiały i wyroby stosowane w obiektach oraz strefach zagrożonych wybuchem - Metody badania oporu elektrycznego właściwego i oporu upływu) określa, że opór upływu podłogi Ru mierzy się między elektrodą dociskową a magistralą uziemiającą. Pomiar pierwszy należy wykonać po upływie 4 tygodni od ułożenia podłogi, a kolejne w odstępach rocznych.

Wymagane parametry rezystancji podłóg ESD

Strefy Elektroniczne / EPA (Electrostatic Protected Area)

W strefach, gdzie znajdują się urządzenia elektroniczne narażone na wyładowania elektrostatyczne o napięciu równym lub większym 100V, zastosowanie znajduje norma PN-EN 61340-5-1 (Elektryczność statyczna - Część 5-1: Ochrona przyrządów elektronicznych przed elektrycznością statyczną - Wymagania ogólne). Norma ta określa:

• Najwyższe napięcie generowane na ciele ludzkim podczas chodzenia powinno być mniejsze niż 100V (pomiar metodą „walking test”).
• Podłoga w strefie EPA powinna spełniać poziom rezystancji Rg < 1 x 10⁹ Ohm (rezystancja do uziemienia).
• Rezystancja w układzie człowiek/obuwie/podłoga powinna wynosić Rg < 1 x 10⁹ Ohm.

Norma PN-EN 61340-5-1 określa metodologię badań: dla rezystancji do uziemienia podaje PN-EN 61340-4-1, a dla „walking test” oraz rezystancji w układzie człowiek/obuwie/podłoga - PN-EN 61340-4-5.

Obiekty medyczne

W placówkach opieki zdrowotnej zastosowanie ma norma PN-EN 61340-6-1 (Elektryczność statyczna - Część 6-1: Kontrola elektryczności statycznej w opiece zdrowotnej - Wymagania ogólne dla placówek). Określa ona parametry antystatyczne:

• Rezystancja podłóg w obiektach medycznych powinna wynosić Rg < 1 x 10⁹ Ohm (rezystancja do uziemienia).
• W pomieszczeniach, gdzie stosowane są łatwopalne anestetyki, hiperbaryczne systemy tlenowe lub mechanizmy silnej elektryzacji, rezystancja powinna wynosić Rg < 1 x 10⁶ Ohm (rezystancja do uziemienia).

Strefy niebezpieczne / zagrożone wybuchem

Dla stref zagrożonych wybuchem podstawową normą jest PN-E 05204:1994 (Ochrona przed elektrycznością statyczną - Ochrona obiektów, instalacji i urządzeń - Wymagania). Określenie wymaganych parametrów podłóg zależy od kategorii danej strefy i jej zawartości:

• W strefach oznaczonych jako 0 (Z0), podłogi powinny przewodzić ładunek, a ich opór powinien wynosić Rg < 1 x 10⁶ Ohm (do uziemienia).
• W pozostałych strefach (1, 2, 20, 21, 22), podłogi mogą mieć opór do upływu Rg < 1 x 10⁹ Ohm (do uziemienia).

Należy pamiętać, że poszczególni inwestorzy mogą wymagać spełnienia dodatkowych norm, specyficznych dla danego typu obiektu.

Materiały i wykonanie posadzek antyelektrostatycznych

W przemyśle elektronicznym, gdzie kontrola ładunków elektrostatycznych ma kluczowe znaczenie, dobór właściwej posadzki antyelektrostatycznej (ESD) jest niezbędny. Powierzchnia taka musi skutecznie przewodzić ładunki elektryczne, pozwalając na ich bezpieczne wyładowanie i odprowadzenie do uziemienia.

Wśród materiałów wykorzystywanych do wykonania podłóg przemysłowych o właściwościach antyelektrostatycznych największą popularnością cieszą się posadzki epoksydowe oraz poliuretanowe. Żywica epoksydowa stanowi doskonałą bazę do wykonania posadzek antyelektrostatycznych dzięki swojej wytrzymałości, odporności na ścieranie oraz możliwości dostosowania właściwości elektrycznych. Jest również łatwa do utrzymania w czystości.

Posadzki poliuretanowe znajdują zastosowanie w obiektach, gdzie wymagana jest większa elastyczność powierzchni i odporność na zmienne warunki atmosferyczne czy chemikalia. Podstawową właściwością posadzek antystatycznych jest zdolność do kontrolowanego odprowadzania ładunków elektrostatycznych. Właściwa powłoka żywiczna musi mieć właściwości przewodzące, co umożliwia odprowadzanie ładunków do uziemienia.

Posadzki w przemyśle elektronicznym muszą być nie tylko antystatyczne, ale także odporne na uszkodzenia mechaniczne i działanie chemikaliów. Muszą być łatwe do czyszczenia, ponieważ zabrudzenia mogą zaburzać ich właściwości.

Podstawą prawidłowego działania posadzki antyelektrostatycznej jest odpowiednio przygotowane podłoże, najczęściej betonowe. Wilgoć podłoża może znacznie obniżyć właściwości antyelektrostatyczne i trwałość powłoki. Montaż wymaga również zastosowania systemów uziemienia.

Jednym z rozwiązań jest betonowa posadzka monolityczna utwardzana powierzchniowo z systemem antyelektrostatycznym. Płyta posadzkowa jest wylewana na warstwie izolacyjno-poślizgowej na przygotowanej podbudowie. Nowoczesne płyty posadzkowe są zbrojone zbrojeniem rozproszonym w postaci włókien stalowych. W celu odprowadzenia ładunków elektryczności statycznej, płytę posadzkową łączy się z instalacją uziemiającą, umieszczając w dolnym przekroju pasy bednarki. Na wylanym betonie rozsypywany jest utwardzacz powierzchniowy, a warunkiem uzyskania posadzki antyelektrostatycznej jest zastosowanie utwardzacza metalicznego lub ultrametalicznego o najwyższych właściwościach antyelektrostatycznych.

Pierwszą realizacją systemu antyelektrostatycznej posadzki Bautech była posadzka wykonana w hangarze lotniska o powierzchni 2650 m², która po zakończeniu robót wykazała zakładane właściwości antyelektrostatyczne.

Podsumowanie wymagań dla posadzek w magazynach z wózkami widłowymi

Wybór odpowiedniej posadzki przemysłowej jest kluczowy dla trwałości i bezpieczeństwa inwestycji. Posadzka musi być dostosowana do przewidywanych obciążeń mechanicznych, takich jak ciężar maszyn, pojazdów czy intensywność ruchu. W przemyśle spożywczym, chemicznym i farmaceutycznym posadzka powinna być odporna na działanie substancji chemicznych oraz łatwa w czyszczeniu.

W miejscach o wysokim ryzyku poślizgu, np. w garażach, warto zastosować posadzki antypoślizgowe, a w zakładach elektronicznych - antyelektrostatyczne (ESD). Wybór posadzki zależy od warunków eksploatacji, obciążeń mechanicznych i chemicznych oraz wymagań bezpieczeństwa.

Myśląc o magazynie, oprócz ścian, dachu i regałów, kluczowym elementem jest posadzka. Niewłaściwie zaprojektowana lub wykonana może przysporzyć wielu kosztownych problemów. Wybór posadzki przemysłowej w hali magazynowej wpływa na właściwe i bezpieczne użytkowanie budynku.

Kwestią, która może umknąć w ferworze prac budowlanych, jest określenie, na co w przyszłości posadzka będzie narażona. Przede wszystkim chodzi o parametry nośności wymagane przez regały. Określenie wielkości nacisków punktowych (długo- i krótkotrwałych) przez projektanta regałów oraz ustalenie planu kotwienia to kluczowe informacje. Drugim największym zagrożeniem dla spójności posadzki są wózki i inne urządzenia przewożące zmagazynowane towary, dlatego również w tym przypadku należy pozyskać informacje na temat wymagań technicznych.

Lista wymagań stojących przed posadzką magazynową jest długa. Na jej czele znajdują się wytrzymałość na długotrwałe obciążenie oraz sztywność. Kluczowe jest utrzymanie konstrukcji regałów w idealnym pionie. Kwestia ewentualnych napraw czy remontów jest również istotna - konieczność wymiany posadzki może wstrzymać pracę magazynu.

Za „sukcesem” każdej posadzki stoi odpowiednio wykonane podłoże. Typowa konstrukcja podłogi przemysłowej składa się z podłoża gruntowego, podbudowy, warstwy poślizgowej lub rozdzielającej, płyty betonowej (lub żelbetowej/zbrojonej włóknami stalowymi) oraz warstwy wierzchniej - posadzki. Jest to swoisty system naczyń połączonych.

W dynamicznie rozwijającej się branży przemysłowej, zarządzanie przestrzenią produkcyjną stanowi kluczowy element efektywności operacyjnej. Konstrukcje hal mogą być stalowe, żelbetowe, jak również drewniane. Najpowszechniejsze są prefabrykowane hale żelbetowe i stalowe, a także konstrukcje hybrydowe. Dla zapewnienia optymalnych warunków pracy w halach przemysłowych wprowadza się do wnętrza budynku naturalne światło, które wpływa na komfort, zdrowie i samopoczucie pracowników.

Zabezpieczenia antyelektrostatyczne są bardzo ważne dla wielu obszarów, nie tylko ze względu na bezpieczeństwo użytkowników czy gwarancje producentów, ale także spełnienie wymagań i regulacji prawnych. Podstawowym dokumentem regulującym kwestię podłóg antyelektrostatycznych jest obwieszczenie Ministra Inwestycji i Rozwoju, które odnosi się do Polskich Norm dotyczących ochrony przed elektrycznością statyczną.
