Promień Skrętu Wózka Widłowego – Klucz do Wydajności i Bezpieczeństwa

Jednym z najważniejszych parametrów wózków widłowych, wpływających na ich funkcjonalność, jest promień skrętu. Parametr ten decyduje o zwrotności wózka w różnych środowiskach pracy, szczególnie w ciasnych przestrzeniach magazynowych i przemysłowych. Zrozumienie promienia skrętu wózka widłowego jest niezbędne dla bezpiecznych i wydajnych operacji magazynowych.

Czym jest promień skrętu wózka widłowego?

Promień skrętu wózka widłowego odnosi się do minimalnej przestrzeni potrzebnej wózkowi widłowemu do wykonania pełnego skrętu. Mierzy się go zazwyczaj od środka koła skrętu do najbardziej oddalonego punktu wózka widłowego podczas manewru. Istnieją dwa główne typy promieni skrętu: wewnętrzny promień skrętu i zewnętrzny promień skrętu.

Obliczanie promienia skrętu

Promień skrętu można obliczyć, mierząc od środka promienia skrętu do najdalszego punktu opony zewnętrznej. Ważne jest, aby zawsze mierzyć bez obciążenia, gdyż zmiany obciążenia mogą wpływać na promień skrętu. Specyfikacje producenta, zawarte w instrukcji obsługi, często podają dokładny promień. Typowa ciężarówka o długości 40 stóp ma promień skrętu około 40-45 stóp, natomiast wózki widłowe zazwyczaj skręcają na odległość mniejszą niż 6 stóp.

Wpływ promienia skrętu na zwrotność

Mały promień skrętu jest szczególnie korzystny, gdy w magazynie jest mało miejsca. Idzie on w parze z wysoką zwrotnością, umożliwiając wózkowi widłowemu wykonywanie szybkich i precyzyjnych skrętów, co jest niezbędne przy transporcie ładunków w ciasnych przestrzeniach. Poprawia to kontrolę operatora nad wózkiem widłowym i zmniejsza prawdopodobieństwo wypadków. Wózki widłowe z krótszym rozstawem osi mają zazwyczaj mniejszy promień skrętu, co czyni je łatwiejszymi w manewrowaniu w ograniczonych przestrzeniach.

Czynniki wpływające na promień skrętu wózka widłowego

Na promień skrętu wózka widłowego, na przykład o udźwigu 2,6 tony, może wpływać kilka czynników:

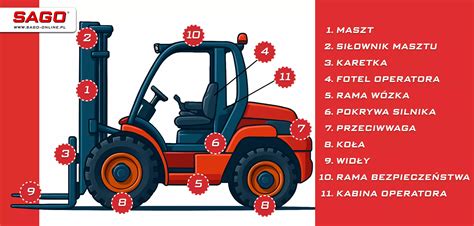

• Konstrukcja wózka widłowego: Wózki widłowe o zwartej konstrukcji i nisko położonym środku ciężkości mają zazwyczaj mniejszy promień skrętu.
• Rozstaw osi: Jest to odległość między przednią i tylną osią wózka widłowego. Mniejszy rozstaw osi zazwyczaj skutkuje mniejszym promieniem skrętu, choć może to wpływać na stabilność i udźwig wózka.
• Rozmiar i typ opon: Większe opony mogą zapewnić lepszą przyczepność i stabilność, ale mogą również zwiększyć promień skrętu.
• Typ układu kierowniczego: Tradycyjne dwukołowe układy kierownicze są powszechne, ale mają ograniczenia w osiąganiu małego promienia skrętu. Układy kierownicze na cztery koła, sterujące wszystkimi czterema kołami niezależnie, umożliwiają ostrzejsze skręcanie.
• Obciążenie i jego położenie: Trzymanie ładunku blisko wideł i obserwowanie środka ciężkości jest kluczowe, ponieważ zmiany obciążenia mogą zmienić promień skrętu.
• Waga wózka: Znajomość wagi wózka pozwoli stworzyć dla niego odpowiednie warunki, takie jak wytrzymałość podłoża w magazynie.

Rodzaje wózków widłowych a promień skrętu

Różne typy wózków widłowych charakteryzują się odmiennymi promieniami skrętu, co wpływa na ich zastosowanie w konkretnych warunkach:

• Wózek widłowy 2T: Jest zazwyczaj mniejszy i lżejszy niż wózek widłowy o udźwigu 2,6 tony, co często skutkuje mniejszym promieniem skrętu. Idealnie nadaje się do stosowania w bardzo wąskich korytarzach i małych magazynach.
• Wózek widłowy 2,6T: Wózki tej klasy charakteryzują się zwartą konstrukcją i krótkim rozstawem osi, co pomaga zminimalizować promień skrętu, oferując dobrą równowagę między zwrotnością a stabilnością.
• Wózek widłowy 5T: Przystosowany do przenoszenia znacznie większych obciążeń, ale ze względu na większy rozmiar i ładowność, ma zazwyczaj większy promień skrętu w porównaniu z wózkiem widłowym o masie 2,6 tony. Wymaga więcej miejsca do manewrowania.

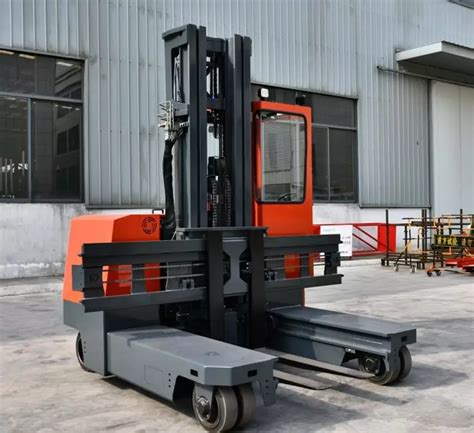

• Wózki wysokiego składowania (Reach Truck): Dzięki swojej kompaktowej konstrukcji są idealnym rozwiązaniem do pracy w wąskich korytarzach roboczych. Standardowa szerokość korytarza, w którym mogą bezpiecznie operować, wynosi nawet poniżej 3 metrów. Możliwe jest to dzięki mniejszemu promieniowi skrętu i możliwości wysuwania masztu.
• Wózek widłowy z przeciwwagą: Potrzebuje więcej miejsca ze względu na przeciwwagę.
• Trójkołowe wózki widłowe: Posiadają tylne koło, które może być kierowane bezpośrednio. Są bardzo zwrotne.
• Czterokołowe wózki widłowe: Rozkładają całkowite obciążenie na cztery krawędzie, zapewniając większą stabilność, ale często kosztem zwrotności.

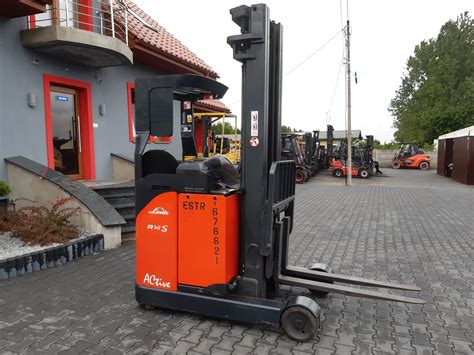

Wózki wysokiego składowania typu Reach Truck

Wózki typu reach truck to specjalne wózki widłowe (inaczej wózki boczne) przeznaczone do składowania ładunku na regałach w magazynach wysokiego składowania - nawet do wysokości 13-15 metrów. Maszt w tych wózkach wysuwa się, co jest kluczowe dla ich funkcjonalności. Wykorzystuje się je do transportu wewnętrznego oraz do kompletacji towaru w magazynach wysokiego składowania, gdzie przechowywanie produktów na wysokości do co najmniej 7,2 metra jest normą.

Uprawnienia do kierowania wózkami Reach Truck

Aby legalnie i bezpiecznie kierować wózkiem widłowym wysokiego składowania, konieczne jest posiadanie odpowiednich uprawnień do obsługi wózków jezdniowych podlegających pod dozór techniczny. Wymaga to przystąpienia do egzaminu UDT (Urząd Dozoru Technicznego), obejmującego zasady prowadzenia pojazdów jezdniowych, bezpieczeństwo pracy, konserwację i eksploatację. Po zdaniu egzaminu otrzymuje się uprawnienia do obsługi wózków jezdniowych bez ograniczeń względem napędu (gaz, olej napędowy, akumulatory), potwierdzone oficjalnym certyfikatem UDT.

Parametry wózków Reach Truck

• Zasilanie: Zazwyczaj są to wózki akumulatorowe, mogące posiadać baterię kwasowo-ołowiową lub nowoczesne akumulatory litowo-jonowe, które są wydajniejsze i bezobsługowe.
• Udźwig i spadek udźwigu: Udźwig wynosi zazwyczaj od jednej do dwóch i pół tony. Na większych wysokościach występuje zjawisko spadku udźwigu, co oznacza, że urządzenie może podnieść tylko część swojego maksymalnego ładunku.
• Maksymalna wysokość podnoszenia: Zależy od modelu, niektóre mogą podnieść ładunek nawet na wysokość 15 metrów.
• Prędkość jazdy: Prędkość jazdy bez ładunku wynosi zazwyczaj do kilkunastu kilometrów na godzinę, z ładunkiem jest niższa.
• Szerokość korytarza roboczego: Dzięki kompaktowej konstrukcji, reach trucki mogą manewrować w korytarzach o szerokości poniżej 3 metrów.
• Kabina operatora: Musi zapewniać komfort i bezpieczeństwo. Często posiada regulowany fotel, intuicyjne sterowanie, systemy wspomagania (np. asystent jazdy), panoramiczne szyby i wielofunkcyjny wyświetlacz.
• Przystosowanie do warunków zewnętrznych: Wózki mogą być przystosowane do pracy w chłodniach, przy regałach wjezdnych drive-in, w strefie zagrożenia wybuchem lub na nierównym terenie.
• Dodatkowe funkcje: Mogą obejmować różne tryby sterowania, automatyczne zmniejszenie prędkości na zakrętach, odzyskiwanie energii, ostrzeżenia serwisowe, programowalne parametry, systemy czujników i blokady dostępu.

Wybór odpowiedniego wózka widłowego

Wybór wózka widłowego nie jest prostym zadaniem. Musi on spełniać indywidualne wymagania danego zakładu i być dostosowany do charakteru jego docelowej pracy. Oprócz promienia zawracania należy zwrócić uwagę na takie cechy, jak wysokość podnoszenia, udźwig, prędkość pojazdu, jego wymiary i waga, rodzaj podłoża, zdolność pokonywania wzniesień, a także pochylenie masztu i przesuw wideł.

Wózki widłowe są bardzo uniwersalnym narzędziem, ale ich efektywne wykorzystywanie wymaga dobrania wózków o odpowiednich parametrach technicznych. Projektując magazyn lub planując zakup wózka widłowego, należy zapoznać się z jego wymiarami i stworzyć odpowiednie warunki do pracy. Norma EN 15635 reguluje zasady projektowania magazynu w zależności od rozmiarów wózka, pomagając stworzyć dla niego budynek "szyty na miarę".

Warto również wziąć pod uwagę osprzęt dodatkowy, który może zmieniać rzeczywiste wymiary i wagę wózka (np. obciążniki, pług śnieżny, nakładki przedłużające widły). Przed zakupem osprzętu należy sprawdzić, czy wózek będzie mógł z nim prawidłowo funkcjonować.

Pytania i odpowiedzi (FAQ)

P: Jak obliczyć promień skrętu?

Odp.: Zmierz od środka promienia skrętu do najdalszego punktu opony zewnętrznej. Możesz także skorzystać z formuł producenta, które często podawane są w instrukcji obsługi wózka.

P: Jaka jest zasada 3 stóp dla wózków widłowych?

Odp.: Należy zachować co najmniej trzy stopy (około 90 cm) prześwitu między wózkiem widłowym a jakąkolwiek przeszkodą lub osobą, aby zapobiec wypadkom i zapewnić bezpieczeństwo operacji.

P: Jaki jest promień skrętu ciężarówki o długości 40 stóp?

Odp.: Typowa ciężarówka o długości 40 stóp (około 12 metrów) ma promień skrętu około 40-45 stóp (około 12-13,7 metra). Dla porównania, wózki widłowe zazwyczaj skręcają na odległość mniejszą niż 6 stóp (około 1,8 metra).

P: Jaki jest standardowy promień skrętu wózka widłowego?

Odp.: Większość wózków widłowych ma promień skrętu od 4 do 7 stóp (około 1,2 do 2,1 metra). Dokładne liczby zależą od typu i modelu wózka widłowego oraz jego konstrukcji.
