DTR, czyli Dokumentacja Techniczno-Ruchowa, to podstawowy zbiór dokumentów, który zawiera informacje niezbędne do bezpiecznego i efektywnego użytkowania wózka widłowego. Dla właścicieli, operatorów oraz serwisantów maszyn, DTR stanowi nieocenione źródło wiedzy o danym urządzeniu. Rejestracja wózka widłowego i jego późniejsza bezpieczna eksploatacja to zadania, które wymagają odpowiedniego przygotowania sprzętu pod względem technicznym i prawnym. Jednym z kluczowych dokumentów, który jest niezbędny do legalnego wykorzystywania wózków widłowych podczas pracy, jest właśnie DTR. Bez Dokumentacji Techniczno-Ruchowej jego posiadanie i używanie może stać się problematyczne.
Czym jest Dokumentacja Techniczno-Ruchowa (DTR)?
Dokumentacja Techniczno-Ruchowa, często nazywana również „paszportem maszyny” lub „paszportem wózka widłowego”, to oficjalny zestaw dokumentów technicznych opracowywanych przez producenta. Jest ona przygotowywana indywidualnie dla każdej maszyny osobno, w tym dla każdego modelu wózka widłowego. Celem DTR jest dostarczenie wszystkich niezbędnych informacji dotyczących budowy, działania, obsługi, konserwacji oraz serwisowania urządzenia. Jest to dokument kompleksowy, znacznie obszerniejszy niż zwykła instrukcja obsługi, która stanowi jedynie uproszczony przewodnik dla operatora. DTR powinna być dostarczana do nabywcy urządzenia przez producenta lub sprzedawcę wraz z zakupionym egzemplarzem wózka. Może mieć objętość nawet kilkudziesięciu stron, zawierając niemalże wszystkie informacje na temat danego egzemplarza wózka widłowego. DTR to coś więcej niż kolejny plik zapisanych arkuszy na biurku - to fundamentalny dokument, bez którego prawidłowa eksploatacja jest niemożliwa.
Forma DTR - papierowa czy elektroniczna?
Tradycyjnie Dokumentacja Techniczno-Ruchowa była dostarczana jako drukowany dokument dołączony do maszyny. Obecnie jednak coraz częściej producenci udostępniają ją również w formacie PDF lub online. DTR powinna składać się z "książeczki" lub pojedynczych kart w formacie A4 przechowywanych razem. Wyjątek mogą stanowić rysunki, które można przechowywać oddzielnie aż do momentu wyłączenia maszyny z eksploatacji - wtedy należy dołączyć je do reszty dokumentacji.
Co zawiera Dokumentacja Techniczno-Ruchowa?
DTR powinna zawierać wszystkie istotne dane pojazdu, które umożliwiają jego bezpieczne i prawidłowe użytkowanie. Dokumentacja ta obejmuje szeroki zakres informacji związanych z wózkiem widłowym, dzięki którym operator oraz serwisant mogą w pełni zrozumieć jego działanie i właściwości.
Ogólna zawartość DTR dla maszyn i urządzeń:
- Opis techniczny maszyny i jej wyposażenia.
- Parametry techniczne pojazdu (np. rodzaj zasilania, sposób działania maszyny) i jego dane ewidencyjne (numery seryjne).
- Instrukcja obsługi - wraz z pełną informacją, w jaki sposób należy użytkować pojazd i jak postępować w sytuacjach awaryjnych.
- Zalecenia konserwacji i normatywy remontowe - opisujące dokładnie sposób nie tylko konserwacji, ale również smarowania.
- Schematy techniczne i elektryczne (kinematyczne, elektryczne, pneumatyczne) - przedstawiające funkcjonowanie poszczególnych układów.
- Informacje BHP, bezpieczeństwo i zgodność z normami.
- Wykaz części zamiennych i zapasowych.
- Instrukcje montażu.
- Procedury na wypadek usterek.
- Wytyczne dotyczące przeglądów okresowych.
- Wykaz załączonych rysunków.
- Wytyczne dotyczące transportu i przechowywania wózka widłowego (np. informacje o zabezpieczeniu wózka podczas transportu oraz przechowywaniu go w odpowiednich warunkach).
Dodatkowe informacje w DTR dla wózków widłowych:
W przypadku wózków widłowych Dokumentacja Techniczno-Ruchowa musi zawierać szczegółowe informacje dostosowane do specyfiki tego pojazdu:
- Dane dotyczące nośności i udźwigu.

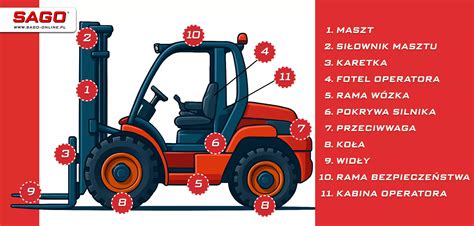

- Charakterystykę masztu i wideł.
- Wytyczne dotyczące rejestracji wózka w UDT.
- Schematy funkcjonowania układów widlaka - kinematyczne, elektryczne i pneumatyczne.
- Procedury eksploatacji dla różnych napędów wózków widłowych.
DTR wózka widłowego obejmuje również dane techniczne maszyny, takie jak wymiary, masa oraz pojemność akumulatora. Dokumentacja ta określa także warunki eksploatacji w różnych środowiskach pracy oraz opisuje potencjalne usterki i procedury ich usuwania. W Dokumentacji Techniczno-Ruchowej należy odnotowywać również informacje takie jak zmiany konstrukcyjne, które miały wpływ na parametry czy wymiana części zapasowych itp.
Dlaczego DTR jest tak ważna i wymagana prawnie?
Posiadanie DTR wózka widłowego jest konieczne, a wręcz niezbędne dla legalnej i bezpiecznej eksploatacji tego typu urządzenia. Dokumentacja techniczno-ruchowa jest bardzo ważna nie tylko ze względu na wymogi prawne, ale także z uwagi na zapewnienie bezpieczeństwa i efektywności pracy.
Obowiązek posiadania DTR
DTR jest obowiązkowym dokumentem, jaki powinna posiadać każda maszyna dopuszczona do eksploatacji na terenie Unii Europejskiej. Obowiązek posiadania DTR wynika z przepisów krajowych oraz unijnych, takich jak:
- Dyrektywa 2006/42/WE Parlamentu Europejskiego i Rady z dnia 17 maja 2006 r., zgodnie z którą każda maszyna użytkowana w UE musi być zaprojektowana i wyprodukowana zgodnie z wymaganiami UE z zakresu zdrowia i bezpieczeństwa. Potwierdzeniem tego jest oznakowanie CE oraz deklaracja zgodności WE.
- Rozporządzenie Ministra Gospodarki w sprawie minimalnych wymagań dla maszyn.
- Uchwała nr 757 Prezydium Rządu z 30 października 1954 r. w sprawie obowiązku sporządzania i dostarczania dokumentacji techniczno-ruchowej dla maszyn, urządzeń, sprzętu i aparatury technicznej. Do kategorii tych maszyn należą wózki jezdniowe podnośnikowe.
DTR dotyczy wszystkich maszyn i urządzeń technicznych podlegających przepisom dozoru technicznego, mających skomplikowaną budowę, a ich użytkowanie może wiązać się z ryzykiem. Maszyny te podlegają przepisom Urzędu Dozoru Technicznego (UDT) i muszą być eksploatowane zgodnie z określonymi normami.
Znaczenie DTR dla bezpieczeństwa i eksploatacji
- Bezpieczeństwo użytkowania: DTR zawiera szczegółowe informacje dotyczące procedur bezpieczeństwa i zasad prawidłowej obsługi, co jest kluczowe dla ochrony operatorów i osób pracujących w otoczeniu maszyny. Posiadanie wiedzy na temat wykorzystywanego urządzenia w znacznym stopniu przekłada się na komfort i bezpieczeństwa jego użytkowania.
- Zgodność z przepisami: Posiadanie i stosowanie się do wytycznych zawartych w DTR jest obowiązkowe. Kompletna DTR jest wymagana przy rejestracji wózka widłowego w Urzędzie Dozoru Technicznego (UDT) oraz w trakcie kontroli BHP i audytów.
- Efektywność eksploatacji: DTR zawiera wskazówki dotyczące obsługi technicznej, serwisowania i konserwacji, które pomagają w utrzymaniu maszyny w optymalnym stanie technicznym, co przekłada się na efektywność pracy i mniejsze koszty posiadania wózka.
- Szkolenie pracowników: DTR jest doskonałym narzędziem do szkolenia operatorów, pomagając im w zrozumieniu budowy i obsługi maszyny.
- Diagnoza i naprawa usterek: Dokumentacja jest nieoceniona przy diagnozowaniu i naprawianiu usterek, zapewniając dostęp do schematów i procedur.
- Wycena i sprzedaż maszyny: Kompletna dokumentacja zwiększa wartość maszyny na rynku wtórnym, a nabywca otrzymuje potwierdzenie co do jej stanu technicznego, historii serwisowej i prawidłowej eksploatacji.
Procedura rejestracji wózka widłowego w UDT
Rejestracja wózka widłowego wymaga pewnego zaangażowania i przygotowania odpowiedniej dokumentacji. Bez DTR nie jest możliwe zarejestrowanie danego pojazdu, a w konsekwencji także jego użytkowanie, gdyż tylko zarejestrowany pojazd może zostać włączony do eksploatacji. DTR wózka widłowego to niezwykle ważny dokument, który powinien towarzyszyć mu przez cały okres eksploatacji.
Dokumentację DTR dołącza się do pozostałych dokumentów składanych w Urzędzie Dozoru Technicznego przy rejestracji wózka widłowego. Jest to między innymi wniosek, instrukcja obsługi i certyfikat pochodzenia urządzenia. Drugim etapem rejestracji, po dostarczeniu dokumentów do Urzędu Dozoru Technicznego, jest badanie techniczne rejestrowanego sprzętu. Gdy urządzenie pozytywnie przejdzie konieczne badania, rejestracja wózka widłowego jest ukończona i może on przystąpić do pracy.
Inne ważne dokumenty dla wózków widłowych
Oprócz DTR, istnieją inne obowiązkowe dokumenty związane z eksploatacją wózków widłowych:
- Książka eksploatacji wózka widłowego: Jest to podstawowy dokument, który wózek uzyskuje po dopuszczeniu do eksploatacji przez UDT. Stanowi zestawienie informacji technicznych, dokumentacji odbiorczej oraz protokołów badań.
- Dziennik konserwacji wózka widłowego: Właściciel użytkowanego pojazdu powinien posiadać ten dokument, który stanowi zbiór przeglądów wózków widłowych oraz ich napraw. Jest przypisany do konkretnego urządzenia, a wpisy w nim zawarte są raz w roku sprawdzane podczas przeglądów przez inspektorów UDT.
- Resurs wózka widłowego: Określa, jak długo wózek może być bezpiecznie eksploatowany.
Prawidłowe przechowywanie Dokumentacji Techniczno-Ruchowej jest niezbędne, ponieważ może być ona konieczna do okazania np. podczas kontroli.
Co zrobić, gdy wózek nie ma DTR?
DTR powinna trafiać do właściciela wózka widłowego razem z jego zakupem. Może się jednak zdarzyć, że dla wózka widłowego nie ma DTR - dokumentacja mogła zostać zniszczona lub zgubiona. Taką sytuację należy bezwzględnie i niezwłocznie zgłosić do Urzędu Dozoru Technicznego. Nie można samodzielnie napisać Dokumentacji Techniczno-Ruchowej, ponieważ jest to oficjalny dokument techniczny opracowywany przez producenta maszyny.
Jak uzyskać brakującą DTR?
Jeżeli dokumentacja wózka nie jest dostępna, można próbować uzyskać ją u:
- Producenta: Jest to najpewniejsze źródło oryginalnej dokumentacji.
- Autoryzowanego serwisu: Mogą dysponować kopią lub zamiennikiem.
- Firm specjalizujących się w dokumentacji technicznej: Niektóre firmy oferują usługi tworzenia dokumentacji technicznej zgodnie z wymaganiami dyrektywy maszynowej, mając dostęp do archiwalnych DTR lub zamiennych instrukcji.
W przypadku wózków sprowadzanych z zagranicy DTR powinna być przetłumaczona na język polski przez tłumacza przysięgłego, aby była zgodna z wymaganiami prawnymi w Polsce.
Konsekwencje braku DTR
Eksploatowanie maszyn i urządzeń bez ważnej Dokumentacji Techniczno-Ruchowej jest niezgodne z przepisami i wiąże się z szeregiem poważnych problemów.
- Problemy z dopuszczeniem do eksploatacji: Brak DTR może uniemożliwić rejestrację i legalne użytkowanie wózka widłowego, a w przypadku kontroli UDT może skutkować zakazem eksploatacji maszyny.
- Kary finansowe: Za nieposiadanie DTR jego właścicielowi grozi kara finansowa. Brak tej dokumentacji jest złamaniem zasad regulaminu Urzędu Dozoru Technicznego. W przypadku wypadku w miejscu pracy, brak DTR może skutkować poważnymi konsekwencjami dla pracodawcy, w tym wysokimi karami finansowymi oraz odpowiedzialnością cywilną i karną.
- Trudności w przeprowadzaniu przeglądów i konserwacji: DTR zawiera zalecenia dotyczące konserwacji i serwisowania. Bez niej naprawy mogą być utrudnione, prowadząc do błędnych diagnoz i niewłaściwego doboru części zamiennych, co wpływa na bezpieczeństwo operatora oraz żywotność maszyny.
- Zwiększone ryzyko wypadków: Brak dostępu do dokładnych instrukcji dotyczących bezpiecznej eksploatacji znacząco zwiększa ryzyko wypadków.
- Spadek wartości wózka: Wózki bez dokumentacji są mniej atrakcyjne na rynku wtórnym, co może utrudnić ich sprzedaż lub obniżyć ich cenę.
