Prawidłowe funkcjonowanie silnika oraz sprawność układów hydraulicznych w maszynach przemysłowych, takich jak wózki widłowe, zależy od precyzyjnej pracy ich komponentów, w tym zaworów. Niniejsza artykuł omawia zarówno kwestie diagnostyki i regulacji luzów zaworowych w popularnym silniku Nissan MR20, jak i kluczową rolę różnego rodzaju zaworów w hydraulicznym systemie wózków widłowych oraz ogólne zasady ich bezpiecznej obsługi.
Diagnostyka i Regulacja Zaworów w Silniku Nissan MR20
Właściciele pojazdów z silnikiem Nissan MR20 (np. w modelach takich jak Nissan Qashqai J10) często zgłaszają niepokojące objawy, takie jak stukot czy tykanie, szczególnie na zimnym silniku. Prawidłowa diagnoza i ewentualna regulacja luzów zaworowych są kluczowe dla utrzymania optymalnej pracy jednostki napędowej.
Objawy i wstępna diagnostyka
Stukot dochodzący z silnika, szczególnie słyszalny na zimno lub przy przyspieszaniu, może wskazywać na różne problemy. W przypadku silnika MR20, objawy takie jak delikatne tykanie, słyszalne głównie po ruszeniu i w okresie od jesieni do wiosny, mogą być niepokojące. W lecie dźwięki te bywają mniej słyszalne. Łańcuch rozrządu słychać zazwyczaj najbardziej przy zmianie biegów, jednak stukot zaworów również jest możliwy.
Wielu mechaników unika "regulacji" tych zaworów, ponieważ silnik 2.0 benzyna o oznaczeniu MR20 nie posiada hydraulicznych "szklanek" do samoregulacji luzu zaworowego, lecz wykorzystuje regulację płytkową. To oznacza, że luzy nie kasują się automatycznie. Koszt jednej szklanki to około 40-45 PLN, ale cała operacja jest bardziej skomplikowana niż w silnikach z hydrauliczną regulacją.
Przebieg 120 tys. km często jest momentem, w którym pojawiają się pierwsze sygnały. Tykanie (cykanie) słyszane przy zimnym silniku i niskich temperaturach, wyłącznie podczas przyspieszania (po puszczeniu pedału gazu zanika), to częsty objaw, na który niektórzy kierowcy nie zwracają uwagi. Należy fachowo zdiagnozować przyczynę, osłuchując silnik, aby wykluczyć inne poważniejsze usterki.
Problemy z kompresją i silnikiem na LPG
Bardziej poważne problemy mogą być związane z luzem sworznia na którymś z tłoków lub luzem samego tłoka. W niektórych przypadkach stukanie, występujące zarówno przy przyspieszaniu, jak i na wolnych obrotach, zostało wyeliminowane dopiero po wymianie luźnego tłoka, remoncie głowicy i wymianie panewek. Taka interwencja jest znacznie droższa niż sama regulacja zaworów.
Szczególną uwagę na luzy zaworowe powinni zwrócić właściciele aut z instalacją LPG. Na gazie, szczególnie w silnikach MR20, luzy zaworowe mają tendencję do zmniejszania się (zwłaszcza na wydechu), co może prowadzić do wypalenia gniazd zaworowych. Przykładem jest sytuacja, gdzie po 40 000 km na gazie, przy sprawdzaniu kompresji na 1 i 2 cylindrze odczyt wskazywał 6 na manometrze, a na 3 i 4 cylindrze 12. Taka rozbieżność w kompresji oznacza, że silnik (głowica, tłoki) jest do gruntownej naprawy, a sama regulacja luzów zaworowych nie rozwiąże problemu.
Regulacja luzów zaworowych w silniku MR20, której koszt w Katowicach wynosił 550 zł, polega na wyjęciu płytek i zmniejszeniu ich grubości u ślusarza. Jest to operacja wymagająca precyzji.
Szczegółowa procedura regulacji luzów zaworowych w silniku MR20/QR20DE
Poniżej przedstawiono szczegółową instrukcję regulacji luzów zaworowych w silniku MR20/QR20DE, mającą na celu uniknięcie rozpinania rozrządu:
- Przed rozpoczęciem upewnij się, że masz dokładnie pomierzone luzy zaworowe i zapisane wartości.
- Zdejmij pokrywę zaworów. Rozpocznij od odłączenia dwóch wężyków (jeden z tyłu, drugi z prawej strony).
- Odłącz i wykręć 4 cewki zapłonowe, numerując je w kolejności razem z wtyczkami.
- Odkręć pokrywę i zdejmij ją, odkładając w czyste miejsce, np. na karton.
- Odkręć boczną, górną pokrywę rozrządu (7 śrub). Miejsca jest mało, szczególnie do dolnych dwóch śrubek; można poluzować przewody od klimatyzacji i je naciągnąć (przyda się później do zakładania dekla). Trzeba pokombinować, ale da się odkręcić.
- Odłącz wtyczkę od pokrywy i wykręć 1 śrubkę z kabelkiem masowym (o ile jest).

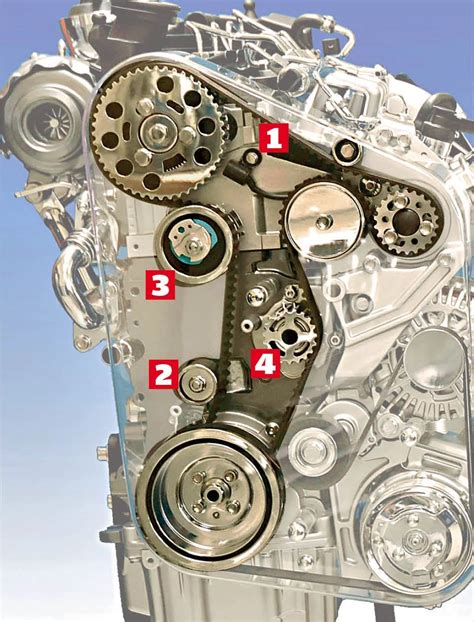

- Widząc dwa koła zębate na wałkach rozrządu, ustaw je za pomocą koła pasowego wału (znajdującego się na dole pod osłoną nadkola, którą wcześniej zdemontowałeś). Obróć kluczem 17 w prawą stronę, tak aby środkowy z trzech ząbków na kole pasowym wału pokrywał się z kreską na godzinie 12. Jednocześnie koła zębate powinny ustawić się w pozycji "0".
- Naciągnij łańcuch, najlepiej drutem, w miejscu pomiędzy napinaczem a kołem zębatym, naciągając w kierunku przodu auta (można przywiązać do podpórki maski u dołu), zastępując naciąg napinacza.
- Odkręć napinacz, uważając, aby tłoczek, który lubi wypadać, nie wpadł do środka pod obudowę rozrządu.
- Przygotuj sobie podwieszenie z trytytek lub drutu, aby podwiesić koło z łańcuchem - później może zabraknąć rąk.
- Odkręć śrubę koła zębatego wydechu.
- Weź kilka głębokich oddechów i powoli ściągaj koło z nałożonym na miejscu łańcuchem (można delikatnie poluzować drut zastępujący napinacz, oczywiście w granicach rozsądku). Po zdjęciu koła naciągnij je w kierunku górnym i do przodu, a następnie podwieś tak, aby łańcuch był w miarę napięty i nie spadł z dolnej zębatki.
- Jeżeli wszystko zostało zrobione bez pośpiechu i ostrożnie, możesz przystąpić do ściągania wałka rozrządu. Zacznij od zdemontowania kawałeczka korpusu, odkręcając 3 śruby z góry i dwie z boku od strony łańcucha. Możesz również odkleić element, najlepiej od góry. Zanim odkręcisz 4 mocowania wałka, możesz zaznaczyć jego położenie na pierwszej krzywce markerem i na mocowaniu.
- Wyciągnij szklanki magnesikiem i odłóż je według kolejności.
- Wyczyść szklanki i kolejno zmierz, zapisując wymiary.
- Wyczyść i odtłuść wszystkie klejone powierzchnie (pokrywę rozrządu i część korpusu).
- Szklanki umyj z opiłków benzyną lub naftą, a następnie załóż z powrotem, smarując olejem.
Wózki Widłowe - Budowa, Obsługa i Kluczowe Zawory
Wózki jezdniowe podnośnikowe, znane potocznie jako wózki widłowe, są podstawowymi narzędziami w magazynach, halach produkcyjnych i centrach logistycznych. Ich obsługa wymaga odpowiednich uprawnień państwowych oraz znajomości zasad bezpieczeństwa. Wózki widłowe różnią się budową i przeznaczeniem, co wpływa na wymagane umiejętności operatora.
Znaczenie zaworów w układzie hydraulicznym wózka widłowego

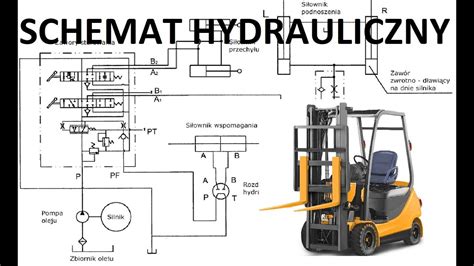

Układ hydrauliczny to serce każdego wózka widłowego. Jego prawidłowe funkcjonowanie jest podstawą zarówno bezpieczeństwa pracy, jak i wysokiej wydajności operacyjnej. Zawory odgrywają w nim kluczową rolę, kontrolując ciśnienie i przepływ płynu, co zapewnia stabilną i bezpieczną pracę. Awaria zaworu może prowadzić do poważnych usterek i zagrożeń.
Typy zaworów hydraulicznych i ich funkcje
- Zawór bezpieczeństwa: Jest jednym z najważniejszych elementów układu. Działa poprzez ochronę układu hydraulicznego przed nadmiernym ciśnieniem. Gdy jego poziom przekracza wartość graniczną, zawór automatycznie się otwiera i odprowadza płyn do zbiornika, zapobiegając uszkodzeniom siłowników pochylania masztu oraz innym elementom systemu. Jest to kluczowe zwłaszcza podczas pracy z ładunkami o dużej masie, gdzie skok ciśnienia następuje gwałtownie. Aby sprawdzić jego działanie, zaleca się opuszczenie wideł wózka z obciążeniem i obserwację reakcji zaworu.
- Zawór zwrotny: Umożliwia przepływ cieczy tylko w jednym kierunku, zapobiegając jej cofaniu się i chroniąc tym samym elementy układu przed uszkodzeniem.
- Zawór przelewowy: Odpowiada za utrzymanie stałego ciśnienia. Jego zadaniem jest odprowadzenie nadmiaru ciśnienia do zbiornika, co chroni układ przed przeciążeniem. Gdy tłok oprze się o ogranicznik z powodu zbyt wysokiego ciśnienia, zawór automatycznie się otworzy i umożliwi powrót płynu do zbiornika.
- Zawór dławiący: Pozwala regulować prędkość przepływu cieczy, a tym samym wpływa na prędkość opadania wideł, co ma kluczowe znaczenie przy pracy z delikatnymi lub ciężkimi ładunkami.
- Zawór hydrauliczny dwukierunkowy: Stosowany w bardziej zaawansowanych rozwiązaniach, umożliwia kontrolowany przepływ cieczy w obu kierunkach.
Ogólna budowa i elementy kontrolne wózka widłowego
Podstawowe elementy wózka widłowego to:
- Maszt
- Siłownik podnoszenia
- Karetka
- Widły
- Rama bezpieczeństwa (klatka chroniąca operatora przed spadającym ładunkiem)
- Kierownica (z wspomaganiem układu kierowniczego, regulowany przechył)
- Fotel (regulowany dla komfortu operatora i z ustawieniem wagi)
- Pokrywa silnika
- Przeciwwaga
- Koło tylne
- Siłownik przechyłu
Na desce rozdzielczej operator znajdzie szereg wskaźników i kontrolek, takich jak:
- Licznik motogodzin (wskazuje czas pracy silnika)
- Wskaźnik temperatury oleju w skrzyni biegów (czerwone pole wymaga natychmiastowego zatrzymania wózka i schłodzenia silnika)
- Wskaźnik ilości paliwa w zbiorniku
- Wskaźnik ładowania akumulatora
- Lampka niskiego ciśnienia oleju (zapala się po przekręceniu stacyjki do pozycji "ON" i gaśnie po uruchomieniu silnika)
- Kontrolka temperatury silnika (zapala się podczas pracy silnika, gdy przekroczona zostanie standardowa temperatura; czerwone pole oznacza konieczność zatrzymania wózka)
Kluczowe elementy sterujące obejmują:
- Pedał powolnego poruszania się: Umożliwia dokładne manewrowanie wózkiem.
- Pedał akceleratora: Zwiększa obroty silnika i prędkość wózka.
- Dźwignie skrzyni biegów: Zamocowane w podłodze, oferują 2 prędkości jazdy w przód i tył. Przed zmianą biegów należy maksymalnie wcisnąć pedał sprzęgła i całkowicie zatrzymać wózek przed zmianą kierunku jazdy.
- Dźwignia przechyłu masztu: Służy do sterowania ustawieniem przechyłu masztu.
- Kierownica: Kręcenie w lewo powoduje skręt w lewo, w prawo - w prawo.
Film instruktażowy dotyczący obsługi wózków widłowych z przeciwwagą | Jak rozładowywać ładunki na dużej wysokości | Szkolenie z obsługi wózków widłowych 4KS
Procedura uruchamiania i obsługi wózka widłowego
Prawidłowa obsługa wózka widłowego powinna rozpocząć się od zapoznania się z instrukcją obsługi pojazdu. Następnie należy przeprowadzić dokładne sprawdzenie technicznego stanu wózka, opierając się na książce eksploatacyjnej i samodzielnych oględzinach.
Przed uruchomieniem silnika:
- Bezwzględnie zapnij pasy bezpieczeństwa.
- Sprawdź, czy wyłącznik bezpiecznika akumulatora nie jest w pozycji OFF.
- Włóż kluczyk do stacyjki.
Procedura uruchamiania silnika:
- Przekręć kluczyk do pozycji 2 ("ON"). Powinny zapalić się kontrolki i włączy się podgrzewanie silnika.
- Po zgaśnięciu kontrolek, ustaw kluczyk w pozycji 3 ("START"), aby uruchomić rozrusznik silnika. Nie trzymaj rozrusznika załączonego dłużej niż 5 sekund. Jeśli silnik nie chce zapalić, poczekaj 30 sekund i spróbuj ponownie.
- Po włączeniu silnika zaleca się chwilowe, krótkie naciśnięcie obu pedałów akceleratora. Po ich uwolnieniu powinny zgasnąć wszelkie kontrolki (ładowania oraz smarowania).
- Nowy silnik może być obciążony, gdy osiągnie temperaturę 60 stopni. Nie przetrzymuj nieobciążonego silnika na wysokich obrotach.
Po zakończeniu pracy i przed opuszczeniem wózka:
- Opuść widły na dół.
- Przesuń dźwignię zmiany biegów do pozycji neutralnej.
- Wyłącz silnik.
- Podczas parkowania na pochyłościach upewnij się, że hamulec ręczny został zaciągnięty.
Zasady bezpieczeństwa i podstawowa konserwacja
Bezpieczna eksploatacja wózka widłowego wymaga przestrzegania szeregu zasad:
- Wózek widłowy nie może zostać przeładowany. Widły powinny być umieszczone centralnie z zachowaniem proporcji ciężaru.
- Bądź ostrożny podczas jazdy na pochyłościach.
- Nie podnoś ładunków niezabezpieczonych. Upewnij się, że ładunek jest prawidłowo zabezpieczony i znajduje się na środku obu wideł. Karetka masztu służy do zapewnienia stabilności ładunku.
- Zabrania się poruszania wózkiem widłowym w pobliżu otwartego ognia.
- Nie używaj wózka, jeśli zostanie znaleziony wyciek paliwa, płynów hydraulicznych, z chłodnicy lub układu jezdnego.
- Nie wsiadaj i nie wysiadaj z wózka widłowego, gdy się porusza.
- Parkuj wózek na płaskim terenie, z zaciągniętym hamulcem ręcznym.
- Kontroluj prędkość i przestrzegaj znaków drogowych. Zwolnij i użyj sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
- Trzymaj pojemniki z płynami, papier, chemikalia z dala od wózka.
- Obserwuj podłoże. Zwalniaj na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje.
- Podczas jazdy z ładunkiem pod górę lub z góry należy jechać z ładunkiem skierowanym ku wzniesieniu, a bez ładunku odwrotnie.
- Podczas jazdy nie należy trzymać wideł wysoko uniesionych.
- Unikaj ostrego hamowania lub szybkiego zjazdu w dół.
- Nie podjeżdżaj do ładunków z dużą prędkością.
- Nie zabieraj ładunków na widły, jeśli najwyższy ładunek jest wyżej niż karetka. Jeśli jest to niemożliwe, upewnij się, że ładunek stoi stabilnie na widłach.
- Ograniczaj ruchy przechyłu masztu w tył i przód podczas załadunku i rozładunku. Podczas rozładunku towaru na dużej wysokości wyprostuj maszt do pionu z ładunkiem na wysokości 15 do 20 cm nad podłożem, a następnie podnieś do góry.
- Podczas skrętu nie opuszczaj wózka, gdyż jego prędkość skrętu jest znacznie szybsza niż ty.
- Nie używaj wózka w słabo wentylowanych miejscach.
Regularne inspekcje i konserwacja są niezbędne:
- Sprawdź zbiorniczek wyrównawczy płynu chłodzącego - poziom powinien być pomiędzy MIN a MAX. Jeśli płynu jest za mało, uzupełnij. Nie otwieraj korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C, ponieważ płyn jest niebezpieczny dla zdrowia. Dodawaj czystej wody do chłodnicy.
- Sprawdzaj poziom paliwa na desce rozdzielczej - powinien być wystarczający na dzień pracy.
- Sprawdź poziom oleju silnikowego, używając miarki (wyciągnij, wyczyść, włóż, wyciągnij ponownie i sprawdź poziom).
- Sprawdź poziom płynu hamulcowego w zbiorniczku - powinien być pomiędzy dwoma znakami. Płyn hamulcowy jest szkodliwy dla zdrowia.
- Sprawdź poziom elektrolitu w akumulatorze - poziom powinien być pomiędzy dwoma znacznikami.
- Sprawdź napięcie paska: naciśnij na pasek pomiędzy rolką pompy wody a rolką alternatora z siłą 10 kg.
- Upewnij się, że wszystkie wskaźniki (mth, temperatury wody, temperatury oleju, czujnik oleju skrzyni, czujnik paliwa itp.) działają prawidłowo.
- Ustaw napięcie łańcucha: poluzuj nakrętkę zabezpieczającą 1, kręć nakrętką 2 i ustaw odpowiednie napięcie łańcucha.
- Regularnie smaruj wózek widłowy, okres smarowania zależy od warunków pracy.
- Sprawdzaj ciśnienie w ogumieniu i uzupełniaj powietrze w razie potrzeby. Upewnij się, że powietrze nie uchodzi wentylem, a wszystkie nakrętki i śruby są prawidłowo zamontowane i dokręcone przed napompowaniem kół. Napompowana opona bez prawidłowego montażu jest potencjalnie niebezpieczna.
- Skrzynka bezpieczników umiejscowiona jest po lewej stronie od kokpitu.
Rozwiązywanie problemów z uruchamianiem wózka widłowego na gaz
Gdy wózek widłowy na gaz nie odpala, może to prowadzić do frustracji i opóźnień w pracy. W takiej sytuacji kluczowe jest szybkie zdiagnozowanie problemu.
Pierwsze kroki diagnostyczne:
- Sprawdź poziom gazu w butli.
- Upewnij się, czy instalacja gazowa jest poprawnie zamontowana i czy wszystkie przewody są szczelne.
- Jeśli problem nadal występuje, może być konieczna naprawa instalacji gazowej, w tym sprawdzenie ustawień oraz parametrów pracy silnika.
Działania naprawcze i profilaktyczne:
- Przegląd okresowy: Wózki widłowe na gaz powinny być regularnie poddawane przeglądom technicznym zgodnie z zaleceniami producenta i przepisami.
- Wymiana części: Czasem konieczna jest wymiana zużytych lub uszkodzonych części, takich jak przepływowy regulator gazu czy reduktor. Do wymiany należy zatrudnić wykwalifikowanego serwisanta.
- Profilaktyka: Aby uniknąć problemów z odpalaniem, warto inwestować w profilaktykę. Obejmuje to regularne kontrolowanie stanu technicznego wózka, dbanie o jego serwisowanie, kontrolowanie szczelności butli i przewodów, a także terminową wymianę zużytych części.
W przypadku problemów z uruchamianiem wózka widłowego na gaz, zacznij od podstawowych kontroli, a następnie rozważ zgłoszenie problemu do serwisu lub współpracę z technikiem, który sprawdzi parametry pracy silnika i kody błędów.
