Wózek Widłowy Still FM-X17: Wymiary, Specyfikacja i Funkcje

Wózek widłowy Still FM-X17 to zaawansowana maszyna magazynowa, która, podobnie jak cała seria FM-X, oferuje znacznie więcej niż standardowe funkcje transportu. Jest to model zaprojektowany z myślą o efektywności, bezpieczeństwie i komforcie operatora, szczególnie w wymagających środowiskach pracy. Poniższa specyfikacja odnosi się do konkretnego egzemplarza Still FM-X17 wyprodukowanego w 2012 roku, a także do ogólnych zalet serii FM-X.

Szczegółowe Wymiary i Dane Techniczne Still FM-X17

Prezentowany wózek widłowy to model Still FM-X17, wyprodukowany w 2012 roku. Charakteryzuje się on następującymi parametrami:

• Udźwig maksymalny: 1700 kg (1,7 tony) z punktem ciężkości na 0,6 metra.
• Maszt: Typ triplex, umożliwiający podnoszenie na wysokość do 5,3 metra, z wolnym skokiem 1,73 metra.

Wymiary całkowite:

• Długość: 1,275 metra
• Szerokość: 1,25 metra
• Wysokość: 2,32 metra

System zasilania

Wózek wyposażony jest w baterię IBV 48 woltów, model 5 PzS 775 Ah, wyprodukowaną w 2019 roku, o pojemności 775 Ah. Bateria zaprojektowana jest do pionowej wymiany i zawiera system Aquamatic. Pojazd posiada złącze REMA 320A oraz przetwornicę napięcia.

Dzięki zastosowaniu technologii Li-Ion (dostępnej w serii FM-X), możliwe są pośrednie szybkie doładowania, co pozwala na osiągnięcie 50% pojemności baterii nawet w 30 minut, znacząco skracając czas przestoju.

Wyposażenie i Komfort Operatora

Still FM-X17 został zaprojektowany z myślą o zapewnieniu wygodnej i bezpiecznej pracy przez całą zmianę, co jest realizowane poprzez kompleksową koncepcję ergonomiczną. Miejsce pracy jest zawsze indywidualnie dopasowane do postury i dla wygody operatora, dzięki możliwości regulacji pozycji kierownicy, wysokości fotela oraz oparcia stóp.

• Dodatkowe wyposażenie: Boczny przesuw wbudowany w stalową ramę, prosta hydraulika dodatkowa zarówno na pojeździe, jak i maszcie, oraz bieżnikowane opony na obu osiach - przedniej i tylnej.
• Oświetlenie: Wózek wyposażony jest w jedno tylne światło cofania oraz reflektory bezpieczeństwa BlueSpot z przodu i z tyłu dla zwiększonej widoczności.
• Komfort i kontrola: Zapewniają je tapicerowane siedzenie, sterowanie joystickiem, obsługa za pomocą jednego pedału oraz układ kierowniczy 360°. Opcjonalne odchylane oparcie fotela wyraźnie poprawia ergonomię miejsca pracy operatora, chroniąc plecy i kark. Wysokość fotela i płyty podłogowej może być regulowana proporcjonalnie, co pozwala na indywidualne ustawienia komfortu.
• Inne elementy: Uchwyt na terminal oraz złącze Harting 24V do urządzeń zewnętrznych. Zainstalowany jest wskaźnik wysokości załadunku, zaczynający się od pozycji wolnego skoku.

Systemy Bezpieczeństwa i Wspomagania Operatora

Seria FM-X, do której należy model FM-X17, integruje szereg inteligentnych systemów i funkcji wspomagających, które znacznie ułatwiają codzienną pracę i zwiększają bezpieczeństwo w magazynie.

Stabilność i precyzja

• Aktywna Stabilizacja Ładunku (ALS): Podczas podnoszenia na duże wysokości mogą pojawić się wibracje masztu. Dzięki systemowi ALS w wózku FM-X unieruchomienie masztu następuje nawet o 80% szybciej, co przekłada się na znaczące skrócenie czasów realizacji zadań ładunkowych. Automatyczny impuls wyrównujący zapewnia szybki i skuteczny sposób na zatrzymanie drgań.
• Precyzyjny czujnik wysokości podnoszenia LED: Zapewnia maksymalną precyzję od pierwszego milimetra, pracując z dokładnością +/- 5 mm. Operator widzi wysokość podnoszenia na wyświetlaczu.
• System tłumienia drgań przejść sekcji masztu: Zapewnia delikatne i pozbawione szarpnięć procesy podnoszenia oraz opuszczania, chroniąc ładunek.

Zapobieganie uszkodzeniom

• Ograniczenie prędkości zależne od kąta skrętu: Funkcja wspomagania dostosowuje prędkość jazdy automatycznie w zależności od kąta skrętu kierownicy, zmniejszając prawdopodobieństwo uszkodzenia towaru na zakrętach.
• System redukcji prędkości przy podniesionej karetce wideł: Gdy widły osiągną wysokość 500 mm (lub inny określony próg), prędkość wózka jest automatycznie zmniejszana, zwiększając bezpieczeństwo i zmniejszając ryzyko uszkodzeń.
• Blokada przesuwania i opuszczenia: System zintegrowany w wózku FM-X eliminuje ryzyko uszkodzenia towaru podczas podnoszenia palet. Palety, które zostały pobrane krzywo, zatrzymają się nad ramionami podporowymi, zapobiegając ich przechyleniu lub popchnięciu.
• System ochrony wideł: Zapobiega uderzaniu wideł o posadzkę podczas opuszczania, zatrzymując je automatycznie tuż nad nią.

Dostęp i kontrola

• Konstrukcja nadwozia ochronnego oraz lusterko wewnętrzne.
• Kontrola dostępu za pomocą kodu PIN: W razie potrzeby można ograniczyć korzystanie z wózka do określonych osób lub grup osób.
• Sygnał ostrzegawczy cofania.

Inteligentne Funkcje i Zarządzanie Flotą

Zarządzanie flotą wózków widłowych staje się coraz bardziej złożone wraz ze wzrostem jej wielkości. Rozwiązaniem jest inteligentny system zarządzania flotą FleetManager oraz oprogramowanie FM-X iGo.

FleetManager

System FleetManager składa się z kilku modułów:

• Autoryzacja dostępu: Czytnik karty dostępu jest łatwo dostępny po lewej stronie kolumny kierownicy.
• Analiza danych operacyjnych.
• Wykrywanie wypadków: Z reakcją wózka (np. pełzająca, niska prędkość).
• Wykrywanie wstrząsów: Wózek wykrywa potencjalną kolizję i przełącza się na tryb pełzania, emituje sygnał dźwiękowy lub wyłącza się całkowicie.
• Rozpoznawanie obciążenia: Za pomocą czujnika ciśnienia w układzie hydraulicznym podnoszenia, bez wskazania masy na wyświetlaczu.
• Możliwość konfigurowania zgodnie z życzeniem klienta.

Programy jazdy i optymalizacja wydajności

• Różne programy jazdy: Operator ma możliwość wyboru pomiędzy trzema predefiniowanymi i dwoma dowolnie konfigurowalnymi programami jazdy w trzech trybach pracy: Blue-Q, tryb normalny i sprint. Programy jazdy można wybierać w zależności od sytuacji, aby osiągnąć maksymalną wydajność lub efektywność energetyczną.
• Inteligentny autopilot Blue-Q: Tryb wydajności wózka widłowego aktywowany jednym naciśnięciem.
• FM-X iGo: Oprogramowanie umożliwia optymalne wykorzystanie floty, gwarantując wysoki poziom niezawodności procesu, optymalne zarządzanie ruchem, wizualizację ruchów wózków i monitorowanie stanu naładowania akumulatorów, co prowadzi do zmniejszenia liczby błędów.
• OptiSpeed: System wykorzystuje oprogramowanie do określenia optymalnych ruchów wideł i jazdy w zależności od wysokości podnoszenia. Umożliwia płynną regulację prędkości jazdy w korytarzu, niezależnie od wysokości podnoszenia, co zwiększa wydajność przeładunkową, poprawia komfort i bezpieczeństwo.
• OptiSpeed 3.3 z czujnikiem masy: Łączy zalety poprzednich wariantów z czujnikiem masy; oprócz sygnałów wizualnych i akustycznych, przekroczenie dopuszczalnej masy ładunku uruchamia zatrzymanie jazdy i podnoszenia. System oblicza idealne ruchy transportowe i optymalizuje je na podstawie wysokości podnoszenia i ładunku. Wózek porusza się z prędkością pełzania (5 km/h) od określonej wysokości podnoszenia.
• Automatyczne poziomowanie palety: Paleta jest ustawiana do pozycji poziomej za naciśnięciem przycisku, eliminując ryzyko poślizgu.

Stan Techniczny

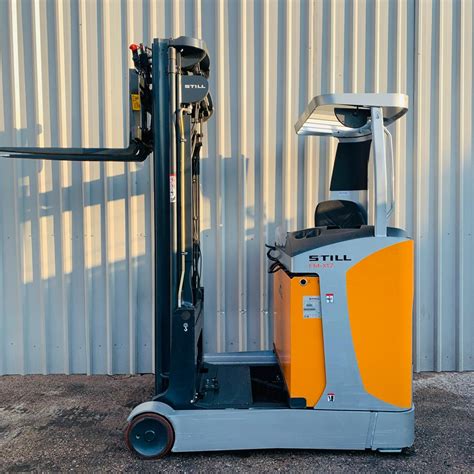

Prezentowany wózek widłowy wykazuje ślady użytkowania, z widocznymi zarysowaniami i otarciami na tylnych i bocznych panelach. Siedzenie operatora i kierownica są obecne i wyglądają na nienaruszone.
