Optymalna Szerokość Korytarza Roboczego dla Wózków Widłowych

Sprawna i wydajna praca współczesnego magazynu wymaga zastosowania szeregu rozwiązań, dzięki którym procesy związane z magazynowaniem i przepływem towarów przebiegają w sposób niezakłócony. Jednym z kluczowych zagadnień jest odpowiednie zaprojektowanie i utrzymanie korytarza roboczego wózka widłowego. Korytarz roboczy to przede wszystkim przestrzeń pomiędzy regałami, w której poruszają się wózki podczas pracy. Jego szerokość może być różna, w zależności od konstrukcji regałów i specyfiki magazynu.

W nowoczesnych magazynach przestrzeń jest na wagę złota, a zmieszczenie dodatkowego regału może znacząco przyczynić się do zwiększenia zysków przedsiębiorstwa. Samo wyjaśnienie, czym jest korytarz roboczy, nie jest trudne. O wiele ważniejsze jest ustalenie jego optymalnej szerokości, która zależy od konkretnych modeli wózków wykorzystywanych w danej firmie.

Typy Wózków Widłowych a Szerokość Korytarza

Wybór odpowiedniego typu wózka widłowego ma bezpośredni wpływ na wymagane wymiary korytarzy roboczych. W zależności od liczby i sposobu rozstawienia kół na tylnej osi, a także ich konstrukcji, wózki różnią się promieniem skrętu i stabilnością.

Wózki Trójkołowe a Czterokołowe

• Wózki trójkołowe: Dzięki centralnemu umieszczeniu tylnych kół lub pojedynczego tylnego koła, wózki 3-kołowe charakteryzują się minimalnym promieniem skrętu. Są to kompaktowe pojazdy transportu wewnętrznego o stosunkowo niewielkim udźwigu nominalnym, nieprzekraczającym zazwyczaj 2 ton. Ze względu na minimalny promień skrętu, są idealne do pracy w wąskich przestrzeniach i magazynach o ograniczonej powierzchni, gdzie istotna jest gęstość składowania.
• Wózki czterokołowe: Klasyczne 4-kołowe wózki widłowe do bezpiecznego manewrowania potrzebują szerszych korytarzy roboczych. Pojazdy 4-kołowe ze skrętną osią tylną są porównywalne pod względem promienia skrętu do 3-kołowych. Wózki czterokołowe są w stanie obsługiwać nie tylko standardowe ładunki o stosunkowo niewielkiej masie, ale także kilku-, kilkunastotonowe palety i gabaryty (np. największy wózek STILL RCD 100-180 przewozi ładunki do 18 ton). Ze względu na swoją uniwersalność, znajdują zastosowanie w magazynach, portach, na placach budowy, w rolnictwie czy przemyśle drzewnym.

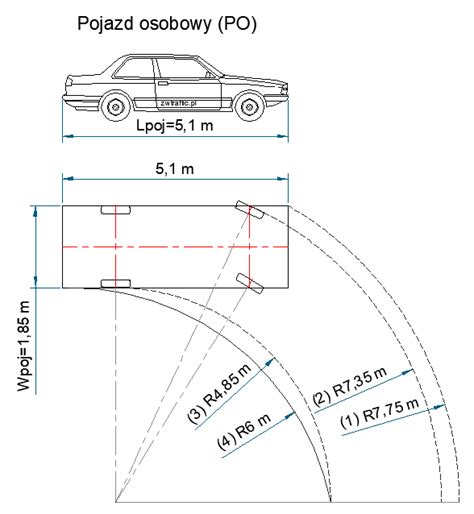

Przykładowo, trzykołowe wózki widłowe serii STILL RX 20 14-20 o udźwigu 1,6 t (długość całkowita 2661-2852 mm) charakteryzują się promieniem skrętu od 1487 do 1678 mm. Dla wariantów 4-kołowych (długość 2837-2945 mm), promień skrętu wynosi od 1663 do 1771 mm.

Decyzja pomiędzy trzykołowym a czterokołowym wózkiem widłowym zależy więc od konkretnych warunków pracy i układu magazynu. Trójkołowe wózki są preferowane tam, gdzie istotna jest gęstość składowania i występuje konieczność manewrowania w wąskich przestrzeniach.

Wózki Specjalistyczne do Wąskich Korytarzy

Wąskie korytarze robocze to jedno z największych wyzwań w logistyce magazynowej, gdzie liczy się każdy centymetr manewru. Dobór odpowiedniego wózka widłowego ma kluczowe znaczenie dla efektywności i bezpieczeństwa pracy. Wózki przeznaczone do pracy w ograniczonych przestrzeniach charakteryzują się kompaktową konstrukcją, precyzyjnym układem kierowniczym oraz często specjalnym systemem skrętu lub obrotowym masztem.

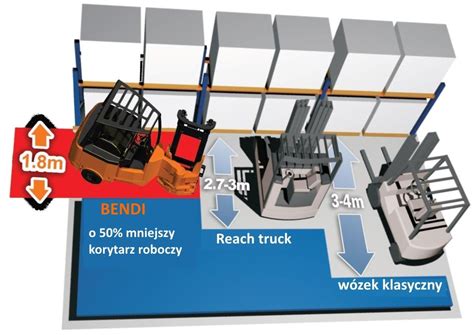

• Wózki wysokiego składowania (Reach Truck): Korytarz roboczy dla wózka widłowego typu Reach Truck to najczęściej od 2800 mm do 3200 mm. Są przeznaczone do obsługi regałów o wysokości do 13 m z wysuwanym masztem.

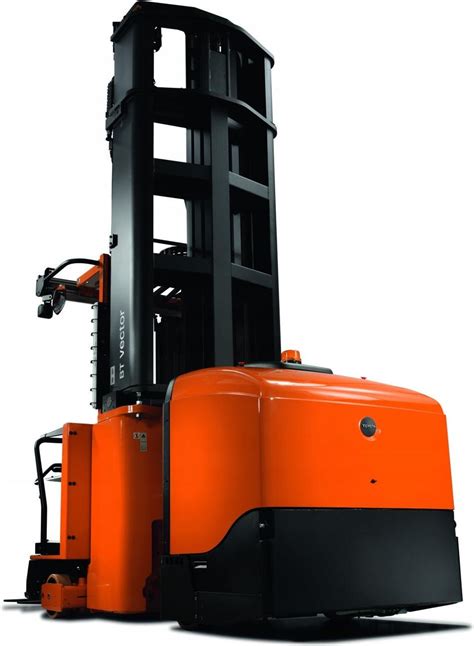

• Wózki systemowe VNA (Very Narrow Aisle): Typowy wózek do wąskich korytarzy (VNA) posiada zredukowaną szerokość podwozia oraz zwiększoną wysokość podnoszenia, co pozwala na obsługę wysokich regałów w minimalnym odstępie między nimi. Korytarz roboczy wózka widłowego systemowego VNA to około 1700 mm. Wózki z masztem obrotowym (VNA) są idealne do korytarzy o szerokości 1,5-1,8 m, gdzie operator może podnosić i obracać ładunek bez konieczności skręcania całego wózka.
• Wózki z przegubowym podwoziem (np. Aisle-Master, Bendi): Charakteryzują się bardzo małym promieniem skrętu, co pozwala na pracę w korytarzach o szerokości 1,6-2,2 m. Operowanie ciężkim ładunkiem w ograniczonej przestrzeni wyklucza użycia tradycyjnych wózków czołowych.

Obliczanie Szerokości Korytarza Roboczego

Aby w pełni wykorzystać przestrzeń roboczą i zapewnić bezpieczeństwo, szerokość korytarza roboczego musi być precyzyjnie obliczona. Wszyscy producenci wózków opracowują specyfikacje techniczne, zawierające dane na temat każdego typu i modelu wózka. Te specyfikacje wskazują informacje konieczne do zaprojektowania obiektu, przede wszystkim szerokość korytarza potrzebną do ruchu urządzenia, wysokość podnoszenia ładunku oraz wysokość wysuwanego masztu.

Wzór na Szerokość Korytarza Układania pod Kątem Prostym

Szerokość korytarza układania pod kątem prostym oblicza się według wzoru:

Szerokość korytarza = Minimalny promień skrętu wózka widłowego + Przedni zwis wózka widłowego + Długość wideł/palety wózka widłowego + Bezpieczna odległość

• Minimalny promień skrętu wózka widłowego: Jest to minimalna odległość od najbardziej wysuniętej na zewnątrz strony wózka do środka skrętu, gdy kierownica jest w pełni skręcona (przy nieobciążonym wózku). Producenci elektrycznych wózków widłowych często projektują ogon wózka jako łuk z centrum sterowania jako rdzeniem, aby zminimalizować promień skrętu.
• Przedni zwis wózka widłowego: Odległość od środka przedniego koła wózka widłowego do przedramienia wózka widłowego.
• Długość wideł/palety: Najczęściej jest to po prostu długość palet używanych w danym magazynie (np. 1200 mm dla europalety).
• Bezpieczna odległość (margines bezpieczeństwa): Wynosi zazwyczaj 200 mm (lub 12 cali, czyli około 300 mm, w innych standardach). Przyjmuje się, że należy zawsze pozostawić dodatkowe 200-300 mm zapasu.

W normalnych warunkach nie ma potrzeby mierzenia tych danych, ponieważ są one podane w tabeli parametrów dostarczonej przez producenta wózka widłowego. Zwis przedni, długość wideł/palety oraz odległość bezpieczeństwa mają stałe wartości, a użytkownik może bezpośrednio zastosować wzór. Jedyną zmienną jest minimalny promień skrętu wózka widłowego, na który należy zwrócić uwagę przy zakupie. Odchylenie tych danych wynosi zwykle 100 mm.

Znajomość tej formuły pomaga użytkownikom w racjonalnym i naukowym projektowaniu korytarzy, a także stanowi punkt odniesienia przy zakupie wózków widłowych.

Normy i Wymogi Bezpieczeństwa

Obowiązkiem każdego właściciela magazynu jest zapewnienie pracownikom bezpieczeństwa i higieny pracy. Wszystkie zastosowane w magazynie regały powinny być odpowiednio wytrzymałe i stabilne, a także ustawione zgodnie z określonymi przez przepisy zasadami. Drogi i przejścia w magazynie muszą być dostosowane do ilości osób z nich korzystających oraz do rodzaju wykorzystywanych urządzeń transportowych.

Kluczowe Normy

Obowiązującą przy projektowaniu magazynu, w tym wytyczaniu szerokości korytarzy roboczych dla wózków widłowych, jest norma EN 15635, która odnosi się do bezpiecznej eksploatacji regałów. Dodatkowo, przy planowaniu odległości między regałami, należy uwzględnić normę PN-EN 15620 (dotyczącą tolerancji wymiarowych i instalacyjnych). Obowiązują także przepisy BHP, które regulują minimalne szerokości przejść i korytarzy transportowych.

Minimalne Wymiary i Odległości

• Drogi dla wózków widłowych: Przyjmuje się, że szerokość drogi dla wózka widłowego nie może być mniejsza niż 120 cm. Dla wózków czołowych zaleca się szerokość korytarza 3-3,5 m, aby możliwe było swobodne manewrowanie i mijanie. Przy wózkach wysokiego składowania korytarze powinny być szersze - często nawet 3,5-4 m.
• Korytarze komunikacyjne (jednokierunkowe): Ich szerokość powinna być o około 600 mm większa od szerokości wózków lub pojazdów, które przemieszczają się w tych korytarzach, oraz od szerokości ładunków o największych wymiarach. Wyjątek stanowią wózki wieżowe.
• Korytarze komunikacyjne (dwukierunkowe): Droga powinna umożliwiać bezpieczne mijanie - zwykle 3,5-4 m.
• Przejścia dla pieszych: Jeżeli korytarze są użytkowane także przez pracowników, należy zapewnić minimalną szerokość 1 m przeznaczoną wyłącznie dla pieszych. Minimalna szerokość przejścia dla pieszych powinna wynosić 0,75 m, ale w miejscach o intensywnym ruchu zaleca się co najmniej 1-1,2 m. Zgodnie z zasadami BHP, pieszy powinien zachować co najmniej 1 m odstępu od poruszającego się wózka widłowego.
• Systemy wjezdne (drive-in): W wjezdnym systemie magazynowym wózki wjeżdżają do korytarzy z uniesionym ładunkiem, co powoduje wydłużenie czasu manewrów. Należy zatem wziąć pod uwagę szerokość urządzenia oraz minimalny odstęp 50 mm (25 mm z każdej strony) między urządzeniem a prowadnicami.

Wymiary korytarza roboczego zawsze należy tworzyć w oparciu o rozmiar największego dostępnego wózka widłowego, a także trzeba wziąć pod uwagę możliwy w przyszłości ciąg komunikacyjny dla pieszych. Projektowanie powinno uwzględniać maksymalną, a nie minimalną szerokość przejścia między regałami. Minimalna odległość między regałami zależy od tego, czy magazyn obsługiwany jest ręcznie (zwykle wystarczy około 75-100 cm), czy z wykorzystaniem wózków widłowych.

Przy budowie magazynów lub umieszczaniu nowych półek należy zarezerwować kanał o odpowiedniej szerokości, aby uniknąć wpływu na obracanie, układanie w stosy oraz załadunek i rozładunek wózków, co wpłynie na wydajność pracy. Jeśli nie zostanie to wcześniej obliczone, późniejsze korekty będą czasochłonne i pracochłonne.

Wpływ na Pojemność Magazynową i Koszty

Wózki widłowe mają bezpośredni wpływ na wybór rozwiązania magazynowego. Każdy typ wózka wymaga odpowiedniej szerokości korytarza roboczego, co z kolei określa liczbę regałów magazynowych, która może zostać zainstalowana, oraz całkowitą pojemność magazynową obiektu.

Wąskie korytarze robocze pozwalają na zwiększenie gęstości składowania, co jest kluczowe w magazynach, gdzie przestrzeń jest bardzo cenna. Dlatego też stosuje się różnorodne rozwiązania, które pozwalają wykorzystać ją jak najefektywniej, w tym wózki o specjalnej konstrukcji z mniejszym promieniem skrętu.

Wybór Napędu a Warunki Pracy

• Wózki elektryczne: Dominują w konstrukcjach do wąskich korytarzy (3-kołowe i 4-kołowe), pozwalając na cichą, bezemisyjną pracę w zamkniętych halach. Są preferowane w halach, produkcji i branży FMCG.
• Wózki spalinowe (LPG/diesel): Mimo większej mocy, rzadziej wybierane są do zastosowań w wąskich przestrzeniach ze względu na emisję spalin i mniejszą precyzję przy krótkich manewrach. Sprawdzają się na zewnątrz i w trudnym podłożu, z długą pracą ciągłą bez przerw na ładowanie.

Zakup czy Wynajem Wózków Widłowych?

Decyzja o zakupie lub wynajmie wózków widłowych również powinna uwzględniać ich wpływ na projektowanie korytarzy i ogólną efektywność magazynu. Nie zawsze inwestycja w specjalistyczny wózek VNA jest konieczna. Ostateczny wybór zawsze powinien być wynikiem analizy warunków lokalnych, w tym szerokości przejazdów, rodzaju regałów, wysokości składowania i rodzaju towarów.

• Wynajem długoterminowy: Jest korzystny, gdy zapotrzebowanie jest zmienne, sezonowe lub krótsze niż 3-5 lat, a priorytetem jest elastyczność i stała rata z serwisem. W wynajmie można testowo rotować modele, by dobrać napęd do zmieniających się warunków.
• Zakup: Zwykle wygrywa przy stałej, intensywnej pracy na kilka lat, gdy ważna jest pełna kontrola nad sprzętem i brak limitów godzinowych. Nowy sprzęt daje gwarancję, najnowsze systemy bezpieczeństwa i niższe ryzyko przestojów. Używany bywa tańszy na starcie, ale wymaga weryfikacji historii serwisowej, godzin i stanu baterii (przy wózkach elektrycznych).

Kluczowe parametry przy wyborze wózka to: szerokość korytarza roboczego (Aisle Width), wysokość składowania, rodzaj regałów i nośników. Do wysokiego składowania i ciasnych przejść sprawdzają się reach trucki lub VNA z odpowiednimi masztami i wyposażeniem w systemy asysty.
