Wózek widłowy stanowi nieodłączny element każdej nowoczesnej branży logistycznej. Jego rola w magazynach, gdzie codziennie transportowane są ogromne ilości towarów, jest nie do przecenienia. Aby praca z tym urządzeniem była efektywna i bezpieczna, wykwalifikowani pracownicy muszą posiadać nie tylko umiejętność jego obsługi, ale także rozumieć znaczenie znajdujących się na nim oznaczeń.
Znaczenie Oznaczeń na Wózku Widłowym
Każdy pojazd, w tym również wózek widłowy, posiada specyficzne oznaczenia, których poprawne zrozumienie jest kluczowe dla codziennej, bezpiecznej pracy. Znajomość lokalizacji tych oznaczeń i sposobu ich interpretacji stanowi podstawę bezpieczeństwa i higieny pracy.
Odpowiednie Przeszkolenie Operatorów
Każdy pracownik, który ma zamiar obsługiwać wózek widłowy, musi przejść odpowiednie szkolenie i zdać egzamin potwierdzający jego kwalifikacje. Wózki magazynowe i widłowe stanowią ogromne ułatwienie dla pracowników, pozwalając na wykonywanie pracy ze znacznie mniejszym nakładem sił, szybciej, sprawniej i bezpieczniej - pod warunkiem ścisłego przestrzegania zasad bezpieczeństwa.
Niestety, brak stosowania się do zasad bezpieczeństwa może prowadzić do poważnych wypadków z udziałem wózka widłowego, które mogą mieć nawet śmiertelne skutki. Dlatego tak ważne jest, aby każdy pracownik magazynowy pracujący z wózkiem widłowym wiedział, jak powinien być oznakowany ten pojazd, aby móc korzystać z niego bez obaw.
Dozór Techniczny Wózków Widłowych
Każdy wózek widłowy podlega obowiązkowemu dozorowi technicznemu, zgodnie z przepisami ustawy o dozorze technicznym. Wózki nie mogą zostać dopuszczone do użytkowania w magazynie, zanim nie uzyskają odpowiedniej decyzji zezwalającej na ich eksploatację.

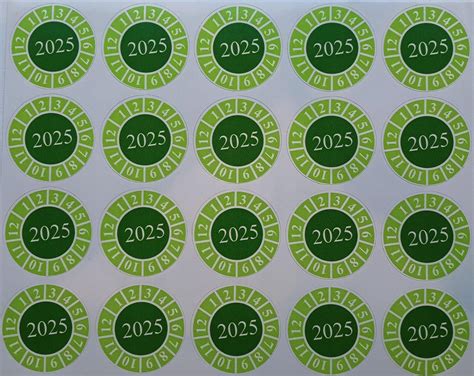

Zielona Naklejka UDT
Zielona naklejka Urzędu Dozoru Technicznego (UDT) stanowi potwierdzenie, że wózek widłowy posiada ważną decyzję zezwalającą na jego pracę. Kluczowym elementem tej naklejki jest data ważności badań technicznych danego wózka, informująca o tym, do kiedy urządzenie jest dopuszczone do użytkowania.
Okresowe Badania Techniczne
Wózki widłowe, podobnie jak inne pojazdy, muszą przechodzić okresowe badania techniczne. Podczas tych przeglądów wykrywane są ewentualne usterki i niedociągnięcia, które należy naprawić, aby móc dalej bezpiecznie korzystać z pojazdu. Regularne przeglądy są najlepszą formą zapobiegania wypadkom wynikającym z naturalnego zużycia sprzętu, które w dłuższej perspektywie może stanowić zagrożenie.

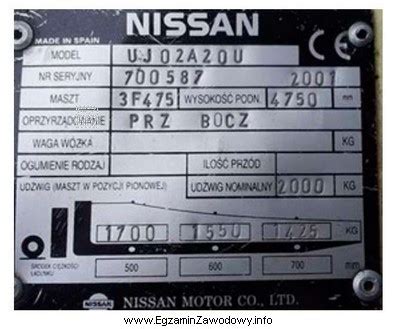

Tablica Znamionowa Wózka Widłowego: Co Zawiera?
Każdy wózek widłowy powinien być wyposażony w tabliczkę znamionową, która dostarcza kluczowych informacji o danym urządzeniu. Znajdują się na niej dane takie jak rok produkcji, udźwig, masa własna czy numer fabryczny. Te informacje są niezwykle istotne dla operatora wózka oraz dla osób planujących prace, a ich przestrzeganie ma bezpośredni wpływ na bezpieczeństwo pracowników.
Tabliczka znamionowa może zawierać również dodatkowe, bardziej szczegółowe informacje o konkretnym modelu, które mogą być przydatne w specyficznych sytuacjach.
Elementy Tabliczki Znamionowej
Tabliczka znamionowa to metalowa lub plastikowa płytka, umieszczona w widocznym i łatwo dostępnym miejscu wózka widłowego, zazwyczaj w pobliżu kabiny operatora lub na masztach. Zgodnie z przepisami UDT, każdy wózek widłowy eksploatowany w magazynie, zakładzie przemysłowym czy centrum logistycznym, musi posiadać czytelną tabliczkę znamionową.
Główne informacje zawarte na tabliczce znamionowej to:
- Producent i model wózka - określa, kto wyprodukował urządzenie i jaki to typ/model.
- Numer seryjny (fabryczny) - unikalny identyfikator konkretnego egzemplarza wózka widłowego.
- Rok produkcji - informacja o wieku urządzenia.
- Udźwig nominalny - maksymalna waga ładunku, jaką wózek może bezpiecznie podnieść.
- Masa własna - waga samego wózka.
- Diagram udźwigu (wykres udźwigu) - graficzne przedstawienie zależności między udźwigiem a wysokością podnoszenia oraz odległością środka ciężkości ładunku.

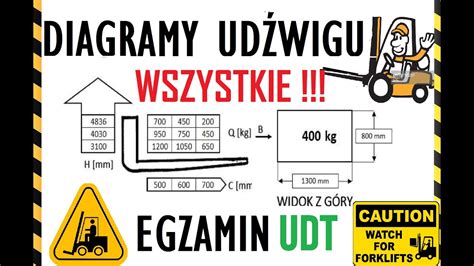

Diagram Udźwigu Wózka Widłowego
Diagram udźwigu, zwany również wykresem udźwigu, jest kluczowym elementem dokumentacji każdego wózka widłowego. Jest to informacja przedstawiona w formie tabelki lub wykresu, która znajduje się zarówno w dokumentacji urządzenia, jak i na jego powierzchni. Zawiera indywidualne wyliczenia dla każdego modelu, informujące o jego możliwościach.
Udźwig Nominalny a Diagram Udźwigu
Udźwig nominalny jest określoną przez producenta maksymalną wagą ładunku, którą wózek widłowy może podnieść na określoną wysokość. Przy obliczaniu udźwigu nominalnego kluczowe jest zachowanie prawidłowego, wskazanego środka ciężkości ładunku, który jest również określony w diagramie udźwigu.
Określanie Środka Ciężkości Ładunku
Wyznaczenie środka ciężkości ładunku nie jest skomplikowane. W celu jego określenia należy podzielić długość pojedynczej widły przez dwa. Środek ciężkości ładunku znajduje się dokładnie w połowie długości widły, licząc od jej czoła.
Jak Odczytać Diagram Udźwigu?
Diagram udźwigu pozwala na określenie dwóch podstawowych wartości z punktu widzenia operatora:
- Maksymalna wysokość unoszenia ładunku o konkretnej wadze. Wyznacza się ją, znając wagę ładunku oraz środek jego ciężkości.
- Dopuszczalna masa ładunku przy określonej wysokości unoszenia i znanym środku ciężkości.
Dlaczego Umiejętność Odczytu Diagramu Jest Kluczowa?
Nieprawidłowe odczytanie i zastosowanie danych z diagramu udźwigu może prowadzić do:
- Utraty stateczności (równowagi) przez wózek widłowy.
- Przewrócenia się wózka widłowego, co skutkuje uszkodzeniem wózka, ładunku, operatora lub wyposażenia magazynu.
- Upadku ładunku z dużej wysokości, powodując uszkodzenie lub zniszczenie towaru oraz stanowiąc zagrożenie dla zdrowia i życia pracowników.
- Uszkodzenia masztu wózka widłowego (np. wygięcie, odkształcenie, uszkodzenie układu podnoszenia).
Umiejętność poprawnego odczytywania danych z diagramu udźwigu jest zatem niezbędna dla zapewnienia bezpieczeństwa operacji magazynowych.
Przykłady Odczytu Wartości z Diagramu Udźwigu
- Mając ładunek o masie 1300 kg i środku ciężkości 700 mm, z typowego diagramu można odczytać, iż maksymalna wysokość, na jaką można bezpiecznie unieść taki ładunek tym wózkiem, wynosi 3000 mm (3 metry).
- W sytuacji, gdy potrzebujemy umieścić towar na regale magazynowym o wysokości 2 metrów, a środek ciężkości ładunku wynosi 1000 mm od czoła wideł, na podstawie diagramu można wywnioskować, że waga takiego ładunku nie może przekroczyć 900 kg (zakładając również zgodność z możliwościami samego regału).
Diagram Udźwigu a Egzaminy UDT
Pytania dotyczące diagramu udźwigu wózka widłowego stanowią ważny element teoretycznego egzaminu na uprawnienia UDT. Bez umiejętności odczytywania danych z diagramu nie ma możliwości zdania tego egzaminu, niezależnie od tego, czy ubiegamy się o uprawnienia na wózki widłowe spalinowe, czy elektryczne wysokiego składowania.
