Wózki widłowe marki TAKRAF, często spotykane w starszych parkach maszynowych, mogą stwarzać wyzwania diagnostyczne ze względu na swój wiek i specyfikę konstrukcyjną. Poniższy artykuł przedstawia typowe problemy i metody ich rozwiązywania, koncentrując się na układzie napędowym, sprzęgle i wymianie oleju, bazując na doświadczeniach użytkowników.
Identyfikacja i charakterystyka układu napędowego
Zakup starego wózka widłowego wymaga często dokładnej weryfikacji jego marki i typu. W przypadku wózków TAKRAF, zwłaszcza tych wyposażonych w silniki Robura, identyfikacja konkretnych rozwiązań technicznych bywa trudna.
W układzie napędowym, tuż przy silniku, często występuje element wyglądający na sprzęgło hydrokinetyczne. Jednakże, duża liczba przewodów hydraulicznych może sugerować bardziej złożony system, potencjalnie integrujący różne funkcje hydrauliczne.
Wstępna inspekcja i obserwacje
Podstawowe czynności konserwacyjne, takie jak wyczyszczenie filtrów, są zazwyczaj pierwszym krokiem w diagnostyce. W wózkach TAKRAF zmiana kierunku jazdy często odbywa się za pomocą dźwigni umieszczonej przy kierownicy.
Po odkręceniu pokrywy na górze skrzyni biegów możliwe jest zaobserwowanie tarczek sprzęgła. W przypadku uruchomienia silnika, normalnym zjawiskiem jest, że "kosz" (element sprzęgła hydrokinetycznego) nie obraca się na wolnych obrotach. Dopiero po włączeniu jazdy, widoczne jest, jak tłok zaciska tarczki. Zatrzymanie "kosza" po włączeniu jazdy może świadczyć o prawidłowym działaniu tarczek.
Zmiennik momentu obrotowego jest często smarowany przez oś, na której jest zamocowany do skrzyni biegów - jest to powszechne rozwiązanie konstrukcyjne.
Problemy z olejem w skrzyni biegów i układzie hydraulicznym
Jednym z najczęstszych problemów w starszych wózkach widłowych jest zanieczyszczenie i degradacja oleju w układach napędowych i hydraulicznych. Kontrola stanu oleju powinna być priorytetem.
W przypadku, gdy olej w skrzyni staje się bardzo kleisty i zmienia kolor na beżowy, przybierając konsystencję budyniu, jest to sygnał poważnego zanieczyszczenia lub utraty właściwości. Taki "olej", często zlewający się z trudem i tworzący "górkę" w wiadrze, wymaga natychmiastowej wymiany. Zdarza się, że z układu spuszcza się około 30 litrów tego rodzaju substancji.
Pytania dotyczące wymiany oleju i jego wpływu
Po spuszczeniu zanieczyszczonego oleju pojawiają się kluczowe pytania:
- Ile oleju należy wlać do skrzyni?
- Jaki rodzaj oleju jest zalecany?
- Czy ciężkie ruszanie do przodu było spowodowane właśnie tym zanieczyszczonym smaro-olejem?
Skrzynia biegów w tych wózkach zazwyczaj posiada biegi do przodu i do tyłu, a także tryby szybki i wolny, wszystkie ze sprzęgłem. Wiele wskazuje na to, że stan oleju ma kluczowy wpływ na działanie sprzęgła i płynność ruszania.
Typy sprzęgieł i specyfikacje oleju

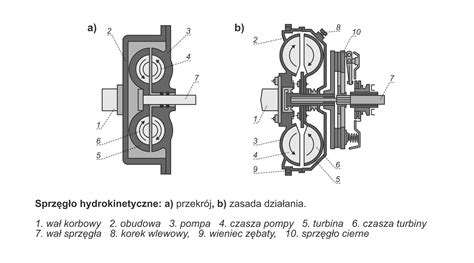

Możliwe jest, że wózek posiada podwójne sprzęgło, będące połączeniem sprzęgła tarczowego ze sprzęgłem hydrokinetycznym. Niezbędne jest wtedy sprawdzenie poziomu i rodzaju oleju w obu częściach układu. W przypadku sprzęgła hydrokinetycznego, zazwyczaj u góry powinien znajdować się otwór, przez który widać korek wlewowy. Aby go zlokalizować, trzeba obracać sprzęgłem.
Do standardowych skrzyń biegów zazwyczaj wlewa się olej API GL-4. Jednakże, w przypadku skrzyń automatycznych, konieczne jest odszukanie zaleceń producenta. Do starych skrzyń automatycznych często wlewano olej Boxol. Należy pamiętać, że Boxol jest starym olejem hydraulicznym, który źle toleruje mieszanie z innymi nowoczesnymi olejami hydraulicznymi.
Układ hydrauliczny i most napędowy
Często wózki te mają osobny zbiornik na olej do hydrauliki siłowej i wspomagania kierownicy. Dziwne może wydawać się rozwiązanie, w którym układ przeniesienia napędu zawiera aż 30 litrów oleju, szczególnie jeśli jest on połączony z mostem napędowym. Most napędowy nie może mieć odpowietrznika, gdyż w przeciwnym razie olej by się z niego wylał. Na skrzyni biegów powinien znajdować się korek kontrolny poziomu lub czerwony bagnet oraz odpowietrznik.
Warto sprawdzić, czy pomiędzy skrzynią biegów a mostem napędowym znajduje się uszczelniacz. W takim przypadku mogą być wymagane dwa oddzielne stany oleju i dwa różne typy olejów.
Istnieją różne konfiguracje układów hydraulicznych: z jedną pompą wspólną dla hydrauliki siłowej i wspomagania kierownicy (z jednym zbiornikiem oleju) lub z dwiema pompami i dwoma oddzielnymi zbiornikami. Należy również rozważyć możliwość, że olej ze skrzyni biegów jest wykorzystywany do wspomagania kierownicy.
Dalsza diagnostyka i rozwiązania problemów
Nawet po zalaniu 30 litrów świeżego oleju, problem z ciężkim ruszaniem do przodu może się utrzymywać. Wózek może mieć trudności z ruszeniem, jeśli sprzęgło jest powoli puszczane, wymagając dużej ilości gazu. Natomiast gwałtowne puszczenie sprzęgła może powodować natychmiastowe ruszenie.
Inspekcja sprzęgła i poszukiwanie dokumentacji
Konieczne jest dokładne sprawdzenie typu sprzęgła. Czasami na bokach obudowy skrzyni biegów lub mostu mogą znajdować się okienka inspekcyjne. Jeżeli zastosowano wyłącznie sprzęgło tarczowe, należy sprawdzić luz na łożysku oporowym.
W przypadku braku widocznych okienek inspekcyjnych, demontaż osłon, aby uzyskać pełen wgląd w połączenie mostu ze skrzynią, jest często niezbędny do identyfikacji typu sprzęgła i jego stanu. Zrobienie zdjęć i skonsultowanie się z ekspertami może pomóc w dalszym nakierowaniu na obszary poszukiwań.
Zawsze zaleca się odszukanie oryginalnej dokumentacji techniczno-ruchowej (DTR) od wózka, najlepiej na niemieckich stronach internetowych, skąd marka TAKRAF pochodzi. DTR zawiera szczegółowe informacje na temat konstrukcji, specyfikacji olejów i procedur konserwacyjnych, które są nieocenione w rozwiązywaniu złożonych problemów.
