Ślizganie się sprzęgła to poważny problem, który może znacząco wpłynąć na wydajność wózka widłowego, takiego jak Toyota 4FG25. Zjawisko to występuje, gdy sprzęgło nie jest w stanie skutecznie przenieść mocy z silnika na koła, co prowadzi do nieefektywnego przyspieszania i wzrostu obrotów silnika bez odpowiedniego zwiększenia prędkości. W niniejszym artykule przyjrzymy się mechanizmowi działania sprzęgła, jego wpływowi na wydajność wózka oraz kluczowym objawom, które mogą wskazywać na jego awarię, a także przedstawimy możliwe rozwiązania.
Czym jest ślizgające się sprzęgło i jak działa?
Ślizganie się sprzęgła to problem techniczny, który występuje, gdy sprzęgło nie jest w stanie prawidłowo przenieść mocy z silnika na koła. W praktyce oznacza to, że moment obrotowy silnika nie jest efektywnie przekazywany do skrzyni biegów, co prowadzi do nieefektywnego przyspieszania i utraty mocy.
W wózkach widłowych, podobnie jak w innych pojazdach, mechanizm sprzęgła pełni kluczową rolę w układzie napędowym. Umożliwia on odłączenie silnika od skrzyni biegów, co jest niezbędne podczas zmiany biegów. Kiedy kierowca wciska pedał sprzęgła, ciśnienie na tarczę sprzęgła maleje, co pozwala na swobodne obracanie się wału korbowego silnika bez przenoszenia momentu na koła.
Sprzęgło składa się z kilku kluczowych komponentów, które współpracują ze sobą, aby zapewnić prawidłowe działanie. Tarcza sprzęgła jest głównym elementem, który łączy silnik ze skrzynią biegów. Obok niej znajduje się docisk sprzęgła, który utrzymuje tarczę w odpowiedniej pozycji i zapewnia jej kontakt z kołem zamachowym. Koło zamachowe z kolei stabilizuje pracę silnika i umożliwia płynne przenoszenie momentu obrotowego. W przypadku awarii jednego z tych komponentów, sprzęgło może przestać działać prawidłowo. Na przykład, zużycie okładzin ciernych na tarczy sprzęgła może prowadzić do zmniejszenia tarcia, co skutkuje ślizganiem się sprzęgła.
Ślizganie się sprzęgła ma znaczący wpływ na wydajność wózka widłowego. Gdy sprzęgło nie przenosi mocy efektywnie, operator doświadcza problemów z przyspieszaniem. Silnik może osiągać wysokie obroty, ale rzeczywista prędkość wózka nie wzrasta, co prowadzi do frustracji i potencjalnie niebezpiecznych sytuacji podczas pracy. Oprócz wpływu na przyspieszenie, ślizganie się sprzęgła wprowadza dodatkowe obciążenie na silnik i inne komponenty układu napędowego. To zjawisko może prowadzić do przegrzewania się elementów, co z czasem może skutkować ich uszkodzeniem.
Rodzaje sprzęgieł w wózkach widłowych
Sprzęgło mechaniczne (cierne)
Niektóre wózki widłowe, szczególnie starsze modele lub te z manualną skrzynią biegów, wykorzystują klasyczne sprzęgło mechaniczne. Jest ono zazwyczaj złożone z tarczy, docisku i łożyska wyciskowego. Wózek z taką konstrukcją wymaga wciskania pedału sprzęgła podczas zmiany biegów.

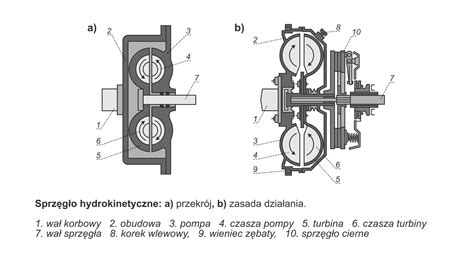

Sprzęgło hydrokinetyczne (zmiennik momentu)
Wiele nowoczesnych wózków widłowych, w tym modele z automatyczną skrzynią biegów, wyposażonych jest w zmiennik momentu obrotowego, czyli sprzęgło hydrokinetyczne. Charakterystyczną cechą skrzyni z konwerterem hydrokinetycznym jest "pełzanie". W takim sprzęgle tarcze są ściskane olejem pod ciśnieniem. Przy hydrokinetyku nic się nie zużywa, tylko wydziela ciepło. Problem z wózkiem Linde H16T z silnikiem VW LPG, gdzie przy małym progu wózek po dodaniu gazu podniósł obroty i na podniesionych obrotach falował, dopóki nie przejechał progu, wskazywał na niewystarczające ciśnienie oleju w układzie hydrokinetycznym. Zmiennik momentu (sprzęgło hydrokinetyczne) i sterowane hydraulicznie sprzęgło wielopłytkowe cierne w przekładni to częste rozwiązanie w wózkach z automatyczną skrzynią biegów.
Zasilanie olejem sprzęgła hydrokinetycznego
W kontekście sprzęgła hydrokinetycznego w wózkach, często pojawia się pytanie, czy jest ono zasilane olejem automatycznie ze skrzyni, czy trzeba wlewać olej samemu. Zwykle sprzęgło hydrokinetyczne jest zasilane olejem automatycznie ze skrzyni biegów lub z układu hydrauliki napędu. W obudowie sprzęgła hydrokinetycznego powinny być korki spustowy i wlewowy do kontroli poziomu oleju. Należy sprawdzić, czy poziom oleju jest odpowiedni (na uruchomionym silniku) i czy otwór w korku nie jest zakitowany opiłkami aluminium. Zbyt mała ilość oleju, np. 15 litrów dla automatu i sprzęgła hydrokinetycznego, może być niewystarczająca. Ważne jest, aby dbać o jakość oleju i czystość filtra. W oleju z zużytych okładzin może pojawić się muł, który zatka sitko, prowadząc do problemów.
Objawy ślizgającego się sprzęgła
Istnieje kilka głównych oznak, które wskazują na to, że sprzęgło się ślizga. Pierwszym z nich jest wzrost obrotów silnika bez odpowiedniego przyspieszenia pojazdu. Kiedy silnik osiąga wysokie obroty, a prędkość wózka pozostaje na tym samym poziomie, jest to wyraźny sygnał, że sprzęgło może nie działać prawidłowo.
Kolejną oznaką jest trudność w ruszaniu z miejsca, nawet przy wysokich obrotach. Może to być frustrujące dla operatora i utrudniać precyzyjne manewrowanie. Przykładowo, w wózku DV 1661 problemem była słaba jazda do tyłu, podczas gdy do przodu jechał normalnie, co sugerowało ślizgające się sprzęgło.
Dodatkowo, mogą występować niezwykłe dźwięki podczas pracy, takie jak piski lub szumy, które również mogą świadczyć o problemach ze sprzęgłem. Czasem również można zaobserwować, że koło się grzeje podczas jazdy, co może wskazywać na problem ze sprzęgłem lub skrzynią biegów.
Główne przyczyny ślizgania się sprzęgła
Ślizganie się sprzęgła może być wynikiem różnych czynników. Jednym z głównych powodów jest naturalne zużycie komponentów sprzęgła, które z czasem traci swoje właściwości cierne. Innym czynnikiem wpływającym na ślizganie się sprzęgła jest zanieczyszczenie olejem lub problemy z jego ciśnieniem. Kolejną przyczyną mogą być niewłaściwe ustawienia sprzęgła lub użycie nieodpowiednich części.
Zużycie komponentów
Naturalne zużycie sprzęgła jest jednym z najczęstszych powodów, dla których dochodzi do jego ślizgania się. Z czasem okładziny cierne na tarczy sprzęgła ulegają zużyciu w wyniku ciągłego kontaktu z kołem zamachowym. To zużycie prowadzi do obniżenia efektywności przenoszenia mocy z silnika na skrzynię biegów. W miarę jak tarcza traci swoje właściwości, operator może zauważyć, że sprzęgło zaczyna się ślizgać, co objawia się wzrostem obrotów silnika bez wzrostu prędkości wózka. Stara tarcza, która "jechała już po nitach", jest przykładem skrajnego zużycia. Jeżeli tarcze w sprzęgłach zużyją się, na biegu sprzęgło się grzeje, a wózek stoi.
Problemy z układem hydraulicznym lub olejowym
- Niski poziom lub zanieczyszczony olej: W sprzęgle hydrokinetycznym należy sprawdzić poziom i kolor oleju. Ważny jest stan oleju na uruchomionym silniku. Brak stanu oleju, jego zanieczyszczenie (muł z okładzin) lub zapach spalenizny są sygnałami problemu. Zatkane sitko lub filtr oleju również mogą być przyczyną.
- Niewystarczające ciśnienie oleju: W wózkach ze sprzęgłem sterowanym hydraulicznie, zbyt niskie ciśnienie oleju może powodować ślizganie. Na skrzyni powinny być korki do kanałów olejowych, służące do pomiaru ciśnienia oleju w skrzyni.
- Opiłki aluminium: W sprzęgle hydrokinetycznym, korek powinien być wkręcony. Odkręć go i zobacz, czy otwór nie jest zakitowany opiłkami aluminium, co może świadczyć o wewnętrznym zużyciu.
- Nieszczelności wysprzęglika: Problemy hydrauliczne, takie jak nieszczelności w układzie hydraulicznym wysprzęglika, mogą powodować niewłaściwe działanie sprzęgła, co skutkuje jego ślizganiem się. Siłownik lub pompa sprzęgła mogą być uszkodzone, jeśli po wymianie sprzęgła problem nadal występuje, a regulacja pedału i odpowietrzanie nie pomogły.
Niewłaściwa regulacja i montaż
- Niewłaściwe części: Czasem problem może leżeć w tym, że wózek oryginalnie musiał mieć inne części, szczególnie docisk. Jeśli sprzęgło zostało złożone na tych samych częściach, które nie pasowały, problem będzie się powtarzał.
- Luz na widełkach wyciskowych: Luz na widełkach wyciskowych może spowodować, że czujnik wyjdzie poza zakres, co wskazuje na konieczność sprawdzenia skrzyni.
- Niewłaściwa tarcza: Po wymianie sprzęgła należy upewnić się, że zamontowano odpowiednią tarczę, np. nie tarczę przeznaczoną do diesla, jeśli wózek ma silnik benzynowy, lub odwrotnie.
- Błędy montażowe: Jeżeli sprzęgło ślizgało się zaraz po wymianie, to najprawdopodobniej problem leży w montażu. Warto rozebrać wszystko jeszcze raz, dokładnie wyczyścić tarcze i docisk, a także posprawdzać, czy nie ma felerów i czy wszystko jest kompletne.
Diagnostyka i rozwiązywanie problemów
Rozpoznawanie problemów z przyspieszaniem i obrotami silnika jest kluczowe dla zdiagnozowania ślizgającego się sprzęgła. Jeśli przyspieszenie nie jest proporcjonalne do wzrostu obrotów silnika, może to być oznaką, że sprzęgło nie przenosi mocy efektywnie. W takich przypadkach operator może zauważyć, że silnik pracuje głośniej, ale wózek nie przyspiesza zgodnie z oczekiwaniami. Dodatkowo, jeśli obroty silnika rosną, ale pojazd nie reaguje na pedał gazu, to również jest to wyraźny sygnał, że coś jest nie tak.
Kroki diagnostyczne:
- Kontrola poziomu i jakości oleju: Sprawdź poziom oleju w sprzęgle hydrokinetycznym (na uruchomionym silniku) oraz w skrzyni biegów. Zwróć uwagę na kolor, zapach - czy nie czuć spalenizny. Zanieczyszczony olej (muł z okładzin) może świadczyć o zużyciu.
- Czystość filtra oleju: Upewnij się, że filtr oleju jest czysty i drożny. Zatkany filtr ogranicza przepływ oleju.
- Pomiar ciśnienia oleju: Na skrzyni biegów powinny być korki do kanałów olejowych do pomiaru ciśnienia oleju. Niewystarczające ciśnienie może być przyczyną ślizgania.
- Inspekcja mechaniczna: Sprawdź sprzęgło pod kątem zużycia tarczy, docisku oraz luzu na widełkach wyciskowych. Wózki z centralnym siłownikiem i czujnikiem skoku wymagają również sprawdzenia tego elementu. Demontaż osłon może być konieczny, aby zajrzeć do sprzęgła.
- Odpowietrzanie układu hydraulicznego: W przypadku sprzęgła sterowanego pompą hydrauliczną, odpowietrzenie całego układu może poprawić jego działanie.
- Regulacja pedału sprzęgła: Sprawdź wysokość i skok jałowy pedału sprzęgła. Nadmierny skok jałowy (np. 15mm) może być zredukowany do ok. 10mm.
Jak działa układ sprzęgła i jak diagnozować problemy
Naprawa i wymiana sprzęgła
Naprawa ślizgającego się sprzęgła jest kluczowym krokiem w przywróceniu sprawności wózka widłowego. W przypadku zauważenia jakichkolwiek problemów z przyspieszaniem lub wzrostem obrotów silnika bez wzrostu prędkości, zaleca się jak najszybszą wizytę w warsztacie specjalizującym się w wózkach widłowych.
Proces wymiany sprzęgła zazwyczaj obejmuje demontaż skrzyni biegów, aby uzyskać dostęp do sprzęgła. Następnie mechanik wymienia tarczę sprzęgła, docisk oraz łożysko wyciskowe (lub wysprzęglik, w zależności od konstrukcji sprzęgła), a następnie ponownie montuje wszystko w odpowiedniej kolejności. Cały komplet części zamiennych - tarcza, docisk i łożysko - powinien być wymieniany jednocześnie. Podczas wymiany sprzęgła, należy być świadomym potencjalnych trudności, takich jak zgnite śruby, które mogą wyjść z gwintem, co znacząco utrudnia proces demontażu.
Koszty tej usługi mogą się różnić w zależności od marki i modelu wózka (np. Toyota 4FG25), dostępności części oraz lokalizacji warsztatu. Średnio, wymiana sprzęgła może kosztować od 1500 do 3000 zł, w zależności od użytych części i robocizny.
Zapobieganie ślizganiu się sprzęgła
Aby uniknąć problemów ze ślizgającym się sprzęgłem i przedłużyć jego żywotność, warto wprowadzić kilka praktycznych nawyków w codziennej eksploatacji wózka widłowego. Przede wszystkim, należy unikać trzymania nogi na pedale sprzęgła podczas jazdy, co może prowadzić do niepotrzebnego zużycia okładzin ciernych. Zamiast tego, warto nauczyć się płynnej zmiany biegów (w przypadku sprzęgła mechanicznego), co pozwoli na minimalizację obciążenia sprzęgła.
Warto również zwrócić uwagę na styl jazdy. Agresywne przyspieszanie i nagłe hamowanie mogą przyspieszyć zużycie sprzęgła. Zamiast tego, zaleca się łagodne przyspieszanie oraz unikanie jazdy "na półsprzęgle", co może prowadzić do przegrzewania się komponentów. Regularna kontrola poziomu i jakości oleju w układzie sprzęgła oraz wymiana filtra są również kluczowe dla utrzymania sprawności. Odpowiednie dbanie o układ sprzęgła znacząco zwiększa jego trwałość i niezawodność.
