Wymiana sprzęgła w wózkach widłowych, ze szczególnym uwzględnieniem modeli Toyota

Wózek widłowy to niezastąpione narzędzie w magazynach, fabrykach i logistyce. Kluczowym elementem wpływającym na jego efektywność i niezawodność jest sprzęgło, odpowiadające za przekazywanie momentu obrotowego z silnika do układu napędowego. Odpowiednio działające sprzęgło jest kluczem do płynnej pracy maszyny. Niezależnie od tego, czy chodzi o pokrywę sprzęgła, czy o łożyska, każda część sprzęgła musi być w optymalnym stanie, aby przekładnia maszyn takich jak wózek widłowy funkcjonowała poprawnie.

Rola i typy sprzęgieł w wózkach widłowych

W wózkach widłowych stosowane są różne typy sprzęgieł, w zależności od konstrukcji i przeznaczenia maszyny. Sprzęgło klasyczne, mechaniczne, współpracuje zazwyczaj ze skrzynią mechaniczną. Jednak coraz częściej spotyka się wózki ze skrzyniami automatycznymi, wykorzystujące sprzęgło hydrokinetyczne.

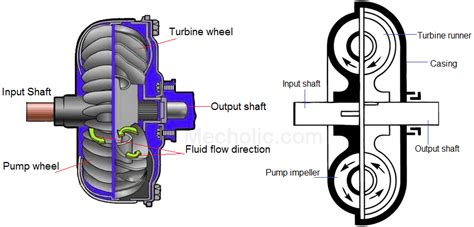

Sprzęgło hydrokinetyczne - zasada działania i znaczenie

Sprzęgło hydrokinetyczne jest kluczowym elementem wózków widłowych, który pełni ważną rolę w przenoszeniu napędu. Działa, wykorzystując energię hydrauliczną do przekazywania momentu obrotowego z silnika na układ napędowy. Jest to hydrauliczny system, umożliwiający płynne przenoszenie napędu z silnika na mechanizmy wózka widłowego. Mechanizm działania sprzęgła hydrokinetycznego opiera się na procesach hydraulicznych. Interakcja z innymi elementami, takimi jak silnik czy układ hydrauliczny, zapewnia efektywne i niezawodne działanie wózków widłowych. Sprzęgła hydrokinetyczne zdobyły popularność głównie dzięki ich zdolności do minimalizacji ryzyka przeciążeń oraz znacznego zwiększenia wydajności operacyjnej. Sprzęgło hydrokinetyczne jest konstrukcją bezobsługową, tj. jedyny wpływ na jego działanie użytkownik ma poprzez zmianę jego prędkości obrotowej, czyli de facto zmianę obrotów silnika.

Konserwacja sprzęgła hydrokinetycznego

Aby sprzęgło hydrokinetyczne działało efektywnie, musi spełniać określone wymagania techniczne. Olej hydrauliczny odgrywa kluczową rolę w funkcjonowaniu sprzęgła hydrokinetycznego. Regularna kontrola jest niezbędna do utrzymania sprawności systemu hydraulicznego. Zaleca się wymianę oleju hydraulicznego co 500 motogodzin lub raz w roku. W sprzęgle hydrokinetycznym powinien być wkręcony korek. Należy go odkręcić i sprawdzić, czy otwór nie jest zakitowany opiłkami aluminium. Ważne jest także sprawdzenie poziomu i koloru oleju oraz stanu czystości filtra oleju. Należy ocenić jakość oleju (kolor, zapach - czy nie czuć spalenizny). Utrzymanie sprzęgła hydrokinetycznego w dobrym stanie jest kluczowe dla jego długowieczności.

Problemy ze sprzęgłem i ich diagnostyka

W przypadku problemów ze sprzęgłem, takich jak ślizganie się, szarpanie czy brak napędu, kluczowa jest dokładna diagnostyka. Problemy z jazdą, szczególnie gdy reszta maszyny działa bez zarzutu, często wskazują na usterkę sprzęgła lub skrzyni biegów. Przykładowo, w wózku Fenwick H16, szarpanie przy ruszaniu do przodu, podczas gdy jazda do tyłu jest płynna, może świadczyć o problemach ze sprzęgłem.

Diagnostyka sprzęgła hydrokinetycznego

• Poziom i jakość oleju: Sprawdź stan oleju (na uruchomionym silniku), stan czystości filtra oleju, jakość oleju (kolor, zapach - czy nie czuć spalenizny). Należy upewnić się, czy sprzęgło hydrokinetyczne jest zasilane olejem automatycznie ze skrzyni, czy wymaga samodzielnego dolewania.
• Brak korka wlewowego/kontrolnego: W niektórych modelach, takich jak GPW 202 T, przy sprzęgle może nie być korka wlewowego ani korka do sprawdzania stanu oleju. W takiej sytuacji konieczny może być demontaż osłon w celu inspekcji.
• Nietypowe hałasy: W dolnej części tabeli do rozwiązywania problemów należy sprawdzić "abnormal noise". Stukot może pochodzić ze sprzęgła pompy olejowej, która zasilana jest od koła pasowego wału korbowego silnika poprzez sprzęgło wykonane z kwadratowej plastikowej płytki.

Problemy ze sprzęgłem mechanicznym

Jeśli wózek widłowy, np. z silnikiem Andoria S15, posiada mechaniczną skrzynię 2+2 oraz sprzęgło klasyczne z hydrokinetykiem, należy zacząć od sprawdzenia poziomu oleju w hydrokinetyku, gdzie w obudowie znajdują się korki spustowy i wlewowy.

Wymiana sprzęgła - przykład wózka Toyota Hilux

Chociaż Toyota Hilux pick-up to samochód, proces wymiany sprzęgła w nim może dostarczyć ogólnych wskazówek, ponieważ wózki widłowe Toyota często wykorzystują podobne rozwiązania techniczne. W omawianym modelu Toyota Hilux z 2014 roku, po przebiegu 180 000 km, sprzęgło zaczęło się ślizgać. Procedura naprawy obejmowała następujące kroki:

1. Demontaż elementów kabiny: Aby wyciągnąć skrzynię biegów, należy zdemontować dwie dźwignie biegów w kabinie. Najpierw należy zdemontować końcówki dźwigni zmiany biegów oraz zabudowę konsoli środkowej, a następnie ostrożnie odwinąć dywanik otaczający dźwignie biegów. Pozwala to uzyskać dostęp do pierścienia mocującego mieszek dźwigni zmiany biegów. Odkręcenie czterech śrub oraz demontaż dwóch spinek razem z dwoma mieszkami umożliwia dostęp do dźwigni przełożeń zamontowanych w górnej części skrzyni biegów.
2. Demontaż wałów napędowych: Po podniesieniu samochodu należy zaznaczyć ustawienie i pozycję przedniego i tylnego wału napędowego. Następnie odkręcić wszystkie śruby mocujące wały z kołnierzami napędowymi i zdemontować wały. Przed odłożeniem ich na bok skontrolować przeguby krzyżakowe pod kątem nadmiernego luzu lub zbyt utrudnionej pracy.
3. Odłączenie siłownika sprzęgła i czujników: Kolejnym krokiem jest odkręcenie dwóch śrub oraz jednej mocującej siłownik sprzęgła do obudowy sprzęgła. Przed demontażem filtra cząstek stałych (DPF) oraz przewodów czujnika różnicy ciśnień należy odłączyć przewody trzech czujników temperatury spalin oraz sondy lambda.
4. Demontaż skrzyni biegów i DPF: Skrzynię biegów podeprzeć podnośnikiem, od podwozia odkręcić drążek poprzeczny oraz zdemontować mocowanie skrzyni biegów. Pozwala to uzyskać wystarczającą ilość miejsca do demontażu filtra DPF. Odkręcić z tyłu dwie śruby mocujące filtr do układu wydechowego, a następnie trzy śruby mocujące z pionową rurą wydechową biegnącą od kolektora. Ze skrzyni biegów odłączyć i bezpiecznie podwiesić na boku wszystkie pozostałe przełączniki, czujniki, przewody odpowietrzające oraz linki. Odkręcić i zdemontować kryzę napędową z przedniej osi, co pozwoli uzyskać dodatkową przestrzeń.
5. Wymontowanie sprzęgła: Po bezpiecznym podparciu zespołu skrzyni biegów i skrzyni rozdzielczej odkręcić wszystkie śruby i nakrętki mocujące obudowę sprzęgła. Rozrusznik może zostać na miejscu. Z koła zamachowego zdemontować docisk i tarczę sprzęgła, a następnie skontrolować pod kątem nietypowych śladów zużycia.
6. Montaż nowego sprzęgła: W przypadku naprawianego Hiluxa, koło zamachowe było w dobrym stanie i wymagało jedynie wyczyszczenia. Nowy docisk i tarczę sprzęgła należy ustawić względem koła zamachowego, a następnie używając odpowiedniego momentu dokręcić wszystkie sześć śrub metodą „na krzyż”. Pozwoli to zachować odpowiedni docisk podczas operacji dokręcania - chroniąc przed skręcaniem, drganiami oraz unoszeniem docisku sprzęgła.
7. Konserwacja mechanizmu wysprzęglającego: Należy koniecznie oczyścić obudowę sprzęgła z resztek smaru, zanieczyszczeń oraz pozostałości po ścieraniu starej tarczy sprzęgła. Zdemontować widełki sprzęgła i dźwignię wysprzęglającą, a następnie sprawdzić je pod kątem pęknięć, ubytków materiału oraz innych uszkodzeń. Następnie zamontować nowe łożysko wyciskowe, dokładnie lokalizując położenie na widełkach wysprzęglających spinek mocujących oraz zwracając uwagę na właściwe ustawienie łożyska wyciskowego. W przeciwnym razie mogą pojawić się problemy z działaniem mechanizmu wysprzęglającego.
8. Ponowny montaż: Po zamontowaniu nowego zestawu sprzęgła, skrzynia biegów jest gotowa do połączenia z silnikiem. Należy zlokalizować i założyć wiązki przewodów skrzyni biegów oraz filtra DPF, aby podpiąć wszystkie czujniki i przełączniki skrzyni biegów. Następnie przykręcić do podwozia drążek poprzeczny, który podpiera skrzynię biegów. Pracując wewnątrz pojazdu, zamontować na skrzyni biegów obydwa drążki zmiany przełożeń, a następnie gumowe mieszki, mocując je do podłogi przy pomocy ramek. Podłączyć akumulatory i zamknąć maskę.

Części zamienne i wybór producenta

W przypadku wymiany sprzęgła lub jego elementów, kluczowe jest wybranie odpowiednich części zamiennych. Nasz zespół specjalistów znajdzie dokładnie taką część, jaka jest potrzebna. Oferujemy części sprzęgieł, w tym tarcze dociskowe, zestawy naprawcze, dźwignie, pokrywy sprzęgieł oraz łożyska. Łożysko przesuwa się na sprężynie sprzęgła i łączy mechanizm zwalniający skrzyni biegów z tarczą dociskową, dlatego konserwacja tej części ma kluczowe znaczenie. Tarcza sprzęgła jest częścią, która odgrywa kluczową rolę w zespole sprzęgła.

Dzięki dużym zapasom magazynowym i dostępności, nie ma powodu do paniki, gdy konieczna jest wymiana sprzęgła lub części sprzęgła maszyn takich jak wózek widłowy. Nasz asortyment obejmuje elementy sprzęgła marek takich jak TotalSource, AISIN, BorgWarner, Daikin, TCM, ASCO, ZF, EXEDY, Toy i inne, odpowiednie do wielu zastosowań. Oferujemy części do wózków widłowych następujących marek:

• Atlet, Ausa, Balkancar, Baoli, BT, Caterpillar, Cesab, Clark, Coventry Climax, Crown, Daewoo, DanTruck, Doosan, Fenwick, Fiat, Halla, Hangcha, Heli, Hyster, JCB, Jungheinrich, Kalmar, Komatsu, Lansing, Linde, LOC, Manitou, Mitsubishi, Montini, Nichiyu, Nissan, Nuova Detas, OMG, Rocla, Shinko, Sisu, Steinbock, Still, Stocklin, Tailift, TCM, Toyota, Unicarriers, Utilev, Yale.

Wybór odpowiedniego producenta sprzęgieł jest kluczowy dla zapewnienia jakości i wydajności systemu hydraulicznego. Firmy takie jak Clark Material Handling Company, Yale & Towne Manufacturing, Jungheinrich czy UniCarriers znane są z dostarczania produktów o wysokiej jakości. Wszystkie części, których potrzebujesz, są dostępne online 24 godziny na dobę za pośrednictwem naszego sklepu internetowego. Możesz szukać według marki i typu urządzenia, korzystając z wyszukiwarki MyPartsFinder, lub według danych technicznych, korzystając z wyszukiwarki MyProductSearch. Dla każdego wyszukanego produktu natychmiast widzisz cenę, dostępność, zdjęcia, dane techniczne i przewidywany czas dostawy.
