Wózki widłowe, w tym popularne modele marki BT Toyota, są niezawodnymi maszynami wykorzystywanymi w logistyce, magazynach oraz transporcie wewnętrznym. Jednak jak każdy zaawansowany technicznie sprzęt, również one mogą generować kody błędów, informujące o nieprawidłowościach w pracy urządzenia. Ich prawidłowe rozpoznanie i zrozumienie stanowi klucz do efektywnej eksploatacji maszyn, zapobiegania przestojom oraz zwiększenia poziomu bezpieczeństwa operatorów. Poniższa artykuł przedstawia kompleksowe podejście do diagnostyki i rozwiązywania typowych problemów w wózkach widłowych Toyota, uwzględniając zarówno specyficzne objawy, jak i ogólne kody błędów.
Rozpoznawanie Powszechnych Problemów i Objawów
Prawidłowa diagnoza problemów często zaczyna się od obserwacji nietypowych objawów w działaniu wózka. Poniżej przedstawiamy najczęściej zgłaszane usterki oraz ich wstępną identyfikację.
Migająca kontrolka i przekaźnik
Zgłaszany problem z wózkiem widłowym Toyota 7FGF18 polegał na tym, że zaraz po przekręceniu stacyjki, niezależnie od pracy silnika, rytmicznie migała kontrolka i słychać było przekaźnik. Przyczyną okazała się wiązka pod fotelem, która była odcięta od czujnika operatora w fotelu, a przewody były zwarte na stałe. Po rozwarciu przewodów rozległ się sygnał dźwiękowy i żółta kontrolka z symbolem przekreślonych wideł zapaliła się światłem ciągłym. Po ponownym zwarciu kontrolka zgasła i wszystko wróciło do normy. Użytkownik zgłaszał, że po rozłączeniu przewodów kontrolka zmieniła się na ciągłe świecenie, co może wskazywać na konieczność wymiany czujnika operatora. Wychodzi na to, że problem leży w systemie SAS/OPS.
Usterka oświetlenia wstecznego i sygnału cofania
W przypadku wózka widłowego Toyota 7FG wystąpił problem z brakiem działania światła wstecznego oraz sygnału cofania. Objaw był o tyle nietypowy, że po wrzuceniu wstecznego światło nie świeciło i brakowało sygnału, ale po przejechaniu krótkiego lub dłuższego odcinka do tyłu, nagle wszystko zaczynało działać, choć nie zawsze. Pomiar napięcia na kostce lampy przy wpiętej żarówce wykazał 0.02V. Co ciekawe, po wyjęciu żarówki napięcie rosło do 6.5V, a sygnał dźwiękowy zaczynał bardzo cicho piszczeć. Po włożeniu żarówki napięcie ponownie spadało praktycznie do zera. Nie ma żadnych dedykowanych bezpieczników do wstecznego; są jedynie dwa przekaźniki (jeden odpowiada za lampy przód, drugi za lampy tył), ale ich zamiana miejscami nie przyniosła rezultatu, ponieważ światła tylne i kierunkowskazy działały. Brak również czujnika biegu wstecznego.
Dalsze testy wykazały, że idąc od lampy i sprawdzając każdą kostkę, napięcie wszędzie wynosiło około 6.5V. Nawet przy przełączniku jazdy, kabel odpowiadający za plus idący do lampy pokazywał 0V z wsadzoną żarówką i 8.3V z wyjętą. Niskie napięcie (zamiast 12V) sugerowało problem. Sprawdzenie obwodu wykazało, że światło wstecznego oraz brzęczyk cofania są realizowane na tym samym obwodzie, z tym samym kolorem kabla. Po wypięciu z obwodu wszystkich odbiorników prądu (żarówki i brzęczyka) nagle pojawiło się napięcie 12.1V. Wpięcie brzęczyka spowodowało spadek do około 6.5V, a wpięcie żarówki - do 0V. To wskazywało na uszkodzenie w przełączniku. Test polegający na podaniu napięcia 12V prosto z akumulatora na przewód wstecznego w kostce (po wypięciu jej z przełącznika) potwierdził, że światło świeci, a sygnał działa, co definitywnie wskazywało na uszkodzony przełącznik.
Problemy z jazdą i przegrzewaniem
Użytkownik zgłosił problem z Toyotą 7FBMF35, która bardzo wolno jeździ, grzeje się silnik i sterownik, a usterka pojawiła się nagle. W przeddzień wózek pracował normalnie. W menu serwisowym nie zmieniały się żadne parametry dotyczące prędkości. Podejrzenie padło na uszkodzone łożysko na silniku jazdy, które posiada czujnik obrotów. Mimo że wózek porusza się bardzo wolno, silnik się kręci, ale brak jest odczytów prędkości obrotowej ani prędkości jazdy. Po kilku próbach jazdy, płyty sterownika stawały się gorące, aż do zapalenia kontrolki zbyt wysokiej temperatury, co nasuwało również podejrzenie problemów z czujnikiem temperatury.
Brak reakcji po wymianie akumulatora
W wózku Toyota TRIAGO 48 20, po podłączeniu nieoryginalnych akumulatorów (80V), wyświetlacz przy kierownicy delikatnie raz pikał, a następnie brakowało jakiejkolwiek reakcji na przekręcenie kluczyka (nic się nie wyświetlało), a stycznik wysokoprądowy nie załączał się. Z płyty elektroniki z tyłu za akumulatorami słychać było delikatny dźwięk (bzyczenia transformatora). Stacyjka była sprawna, bezpieczniki obok stycznika prądowego posprawdzane. Okazało się, że w złączu akumulatorów, oprócz dwóch grubych styków prądowych, były jeszcze dwa małe styki, które przy obecnych akumulatorach były niepodłączone. Po analizie schematów ustalono, że przez cienkie piny w złączu akumulatorów jest zasilane między innymi oświetlenie zewnętrzne (48V). Wyprowadzenie odczepu 48V i podłączenie go do cienkich pinów złącza akumulatorów spowodowało, że elektronika wózka ożyła.
Znaczenie Kodów Błędów w Wózkach BT Toyota
Kody błędów pojawiające się na wyświetlaczu wózka widłowego to informacje generowane przez układy sterujące urządzeniem. Ich zadaniem jest poinformowanie operatora lub serwisanta o wykrytych nieprawidłowościach w działaniu maszyny. W przypadku wózków marki BT znajomość kodów błędów oraz ich znaczenia pozwala znacznie szybciej reagować na usterki, a co za tym idzie - ograniczyć przestoje i ryzyko poważnych awarii. Wózki BT, podobnie jak większość producentów wózków widłowych, stosują różne klasy błędów - od drobnych ostrzeżeń po poważne alerty wymagające zatrzymania pracy maszyny. Błędy mogą odnosić się do usterek mechanicznych, problemów elektrycznych, nieprawidłowości w systemach hydraulicznych lub błędów komunikacji pomiędzy modułami sterującymi. Najczęstsze przyczyny występowania kodów błędów to przede wszystkim zużycie elementów mechanicznych, błędy w działaniu czujników, problemy z instalacją elektryczną czy błędna obsługa przez operatora. Niekiedy pojawiające się komunikaty wynikają z warunków pracy wózka - na przykład zbyt wilgotnego podłoża lub nadmiernego obciążenia maszyny. W innych sytuacjach przyczyną jest brak przeglądów lub opóźniona konserwacja, które prowadzą do przeciążeń i błędów w systemach zabezpieczających.
Typowe Kody Błędów i Ich Interpretacja
Istnieje kilka podstawowych i uniwersalnych kodów błędów, które stosowane są przez większość producentów wózków widłowych, nie tylko dla urządzeń marki Toyota. Co oznaczają lub do czego się odnoszą?

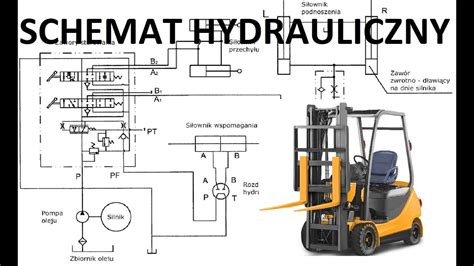

- Kod 45: Oznacza problem z unoszeniem i hydrauliką - wózek w danym momencie nie będzie reagował na żadne komendy. Należy sprawdzić wyłącznik awaryjny, czy był on prawidłowo ustawiony podczas uruchamiania podnośnika.
- Kod 50: Ten rodzaj błędu systemowego odnosi się do hamulca postojowego.
- Kod 52: Kod błędu sygnalizujący problem z dźwignią hydrauliki.
- Kod 56: Informuje, że w trakcie startu wózka włączona była funkcja hydrauliczna. Ten problem można szybko rozwiązać poprzez wyzerowanie manetek hydrauliki i jazdy, wyłączenie i ponowne włączenie urządzenia.
- Kod 99: Najczęściej powoduje niemożliwość przyspieszenia czy zmiany prędkości jazdy wózkiem.
Specyficzne Kody Błędów Toyota
Istnieje również wiele kodów błędów, które stanowią źródło informacji o stanie technicznym wózków widłowych Toyota i są indywidualne dla tej marki. Należy jednak pamiętać, że kody błędów mogą różnić się również w zależności od modelu czy serii widlaków.
- A1-2, CD-1 AD-2 AD-1: Pojawiające się litanie błędów, np. w wózku Toyota TRIAGO 48 20 po ładowaniu.
- E Ad - 1: W wózku widłowym TOYOTA 8 FGF 25 (rocznik 2010), ten kod oznacza błąd odbioru komunikacji danych CAN, często związany z systemem SAS/OPS, urwanym przewodem, niełączącym wtykiem lub awarią czujnika. Uniemożliwia odpalenie ze stacyjki.
- FE-1, EF-6, 51-1, 71-1: Związane z systemem SAS. Odpięcie kostki CN142 od SAS może powodować zniknięcie błędu FE-1 i wygenerowanie EF-6 (problem z EEPROM), 51-1 i 71-1.
- A0-1, A2-2: Błędy zgłaszane w Toyocie 7FBMF35, skutkujące bardzo wolną jazdą i przegrzewaniem sterowników.
- EE1: Informacja o nieprawidłowej komunikacji pomiędzy wyświetlaczami.
- A0-4: Nieprawidłowa praca wentylatora kontrolera.
Procedury Diagnostyczne i Rozwiązywanie Problemów
Diagnoza błędów w wózkach BT wymaga odpowiedniego podejścia. Pierwszym krokiem zawsze jest dokładne odczytanie komunikatu wyświetlonego przez system sterujący. Następnie, korzystając z dokumentacji lub specjalistycznych programów serwisowych, należy ustalić znaczenie powiadomień, a następnie zidentyfikować potencjalną przyczynę problemu. Nowoczesne modele BT oferują możliwość podłączenia urządzenia do komputera serwisowego za pomocą specjalnego interfejsu lub kabla, co znacznie wygodniejsze dla techników.
Diagnostyka czujnika operatora (OPS/SAS)
Problem z migającą kontrolką i przekaźnikiem w wózku 7FGF18, gdzie wiązka pod fotelem była odcięta od czujnika operatora, wymaga sprawdzenia ciągłości przewodów i stanu samego czujnika. Żółta kontrolka z symbolem przekreślonych wideł wskazuje na nieaktywny system bezpieczeństwa operatora, a jej ciągłe świecenie po rozwarciu przewodów sugeruje usterkę czujnika. Testowanie działania blokady siłownika na belce skrętnej (SAS) oraz poziomowania masztu przyciskiem na gałce dźwigni pochyłu może pomóc w ocenie funkcjonowania systemu SAS/OPS.
Diagnostyka układu światła wstecznego
W przypadku problemów ze światłem wstecznego i sygnałem cofania, kluczowe jest wykonanie precyzyjnych pomiarów napięcia na różnych punktach obwodu. Obserwacja spadku napięcia przy podłączonym odbiorniku (żarówka, brzęczyk) oraz wzrostu przy odłączonym, ale wciąż niewystarczające napięcie, wskazuje na zbyt dużą rezystancję w obwodzie lub uszkodzenie elementu aktywującego. Izolowanie odbiorników i sprawdzanie napięcia na samym przewodzie zasilającym pozwala wykluczyć problemy z samymi odbiornikami. Testowe podanie napięcia 12V z akumulatora bezpośrednio na dany obwód, po odłączeniu go od przełącznika, jest skuteczną metodą na potwierdzenie sprawności instalacji i obciążenia, a co za tym idzie, zdiagnozowanie uszkodzenia przełącznika.
Diagnozowanie problemów z jazdą i przegrzewaniem
Gdy wózek jeździ bardzo wolno i przegrzewa się, należy wejść do menu serwisowego i sprawdzić parametry, takie jak obroty silnika i prędkość jazdy. Brak odczytów prędkości obrotowej i prędkości jazdy, pomimo obracającego się silnika, może wskazywać na uszkodzenie czujnika obrotów, często zintegrowanego z łożyskiem silnika jazdy. Należy również sprawdzić odczyty temperatury sterowników, zwłaszcza po postoju, aby wykluczyć błędne wskazania czujników temperatury.
Problemy z zasilaniem i systemem SAS
W przypadku wymiany akumulatorów na nieoryginalne, konieczne jest dokładne sprawdzenie wszystkich pinów w złączu akumulatorów. Dwa małe styki, które są często pomijane, mogą odpowiadać za zasilanie oświetlenia zewnętrznego lub innych układów, kluczowych dla funkcjonowania elektroniki wózka. Problem z systemem SAS, objawiający się błędami takimi jak FE-1, EF-6, 51-1, 71-1, może wynikać z uszkodzonej kasety SAS, a konkretnie wspólnego układu wejściowego odpowiadającego za komunikację. Należy sprawdzić poziomy napięć na pinach SSN (sygnał prędkości) oraz komunikacji z wyświetlaczem i płytą główną.
Diagnostyka SAS bez oryginalnego testera
W przypadku braku oryginalnego testera można przeprowadzić kilka testów diagnostycznych dla systemu SAS (System Aktywnej Stabilności) i OPS (System Obecności Operatora):
- Blokowanie siłownika na belce skrętnej: Wjedź przednim kołem na krawężnik lub drewniany klocek, zatrzymaj się na szczycie, zgaś wózek i puść hamulec, aby wózek zjechał z podwyższenia. Przekręć klucz na zapłon - w tym momencie powinno odblokować siłownik i wyrównać wózek.
- Sprawdzenie poziomowania masztu: Widły na sam dół, maszt na siebie na maksa. Następnie, trzymając przycisk na gałce dźwigni pochyłu, daj maszt od siebie na maksa. Maszt z widłami na dole, z przyciśniętym przyciskiem w gałce, powinien odchylić się do pionu.
Potwierdzenie działania blokady belki w obie strony oraz poziomowania masztu wskazuje na prawidłowe funkcjonowanie części systemu SAS.
Naprawa i Konserwacja
Wymiana przełącznika jazdy

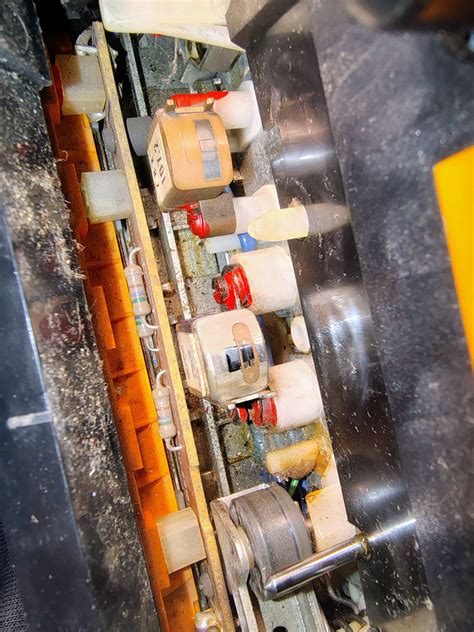

Potwierdzenie uszkodzenia przełącznika jazdy, jak w przypadku problemu ze światłem wstecznego, zazwyczaj prowadzi do jego wymiany. Po rozebraniu starego przełącznika okazało się, że konstrukcja jest prosta: manetka z plastikowym bolczykiem, gdzie za obsługę jazdy do tyłu odpowiadają blaszki 1 i 2 (blaszka 1 za jazdę, blaszka 2 za sygnalizowanie cofania). Przeczyszczenie styków papierem ściernym zazwyczaj nie pomaga. Problem często leży w wytartych wypustkach płytki, które nie dociskają z odpowiednią siłą. W wózkach o dużym przebiegu (np. 17 lat i prawie 14 tys. Mth) zużycie mechaniczne jest naturalne.
Kasowanie błędów
W części przypadków, żeby skasować wyskakujące powiadomienia o błędach, wystarczy wyzerowanie manetek oraz restart urządzenia. Natomiast przy poważniejszych błędach konieczne jest podjęcie konkretnych czynności. Każda informacja o pojawiającym się błędzie powinna zostać przekazana do konserwatora lub serwisu wózków widłowych, gdzie serwisanci profesjonalnie zajmą się usunięciem błędu i przywróceniem sprzętu do idealnego stanu. Wraz z rozwojem technologii coraz więcej modeli wózków BT oferuje zaawansowane funkcje diagnostyczne, w tym zdalną analizę błędów, co pozwala przewidywać potencjalne awarie i lepiej planować działania serwisowe. Efektywne zarządzanie flotą wózków widłowych Toyota wymaga nie tylko znajomości obsługi sprzętu, ale również sprawnego rozpoznawania i usuwania usterek.
