Wózek widłowy wielokierunkowy – wszechstronność w transporcie ładunków

Nie każdy ładunek daje się łatwo przetransportować, szczególnie gdy mówimy o elementach długich, ciężkich lub ponadgabarytowych. To zadanie dla specjalistycznego sprzętu, do którego zwykły widlak nie wystarczy. Z myślą o tych wyzwaniach powstały wózki widłowe wielokierunkowe - wszechstronne maszyny, które potrafią znacznie więcej. Są one idealnym rozwiązaniem do transportu ładunków dłużycowych i ponadgabarytowych, czyli przedmiotów o dużej długości, które trudno obsłużyć tradycyjnym wózkiem. Doskonale sprawdzają się też przy standardowych ładunkach paletowych.

Czym jest wózek wielokierunkowy?

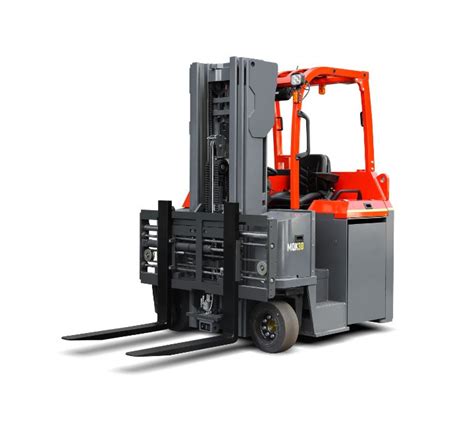

Wózek widłowy wielokierunkowy to pojazd jezdniowy podnośnikowy, który dzięki specjalnemu systemowi sterowania kołami może poruszać się w dowolnym kierunku. Jego wytrzymała i złożona konstrukcja łączy zalety wózka czołowego i bocznego w jednym urządzeniu, oferując uniwersalny sprzęt o szerokim zakresie zastosowań.

Jak działa wózek widłowy wielokierunkowy?

Działanie wózka wielokierunkowego opiera się na specjalnym systemie sterowania kołami, który umożliwia ich obrót i ustawienie w dowolnym kierunku. Jest to możliwe dzięki unikalnemu układowi jezdnemu: koła mogą obracać się o 90° bez zmiany położenia kabiny. Pozwala to na płynną zmianę kierunku jazdy, nawet w bardzo ograniczonej przestrzeni. Wózek wielokierunkowy może poruszać się na kilka sposobów:

• do przodu i do tyłu - jak standardowy wózek czołowy,
• bokiem - przemieszczając się w prawo/lewo bez skręcania wózka,
• po skosie,
• obracać się wokół własnej osi - w niektórych modelach.

Możliwość zmiany kierunku jazdy bez zatrzymywania wózka to duża zaleta wózków wielokierunkowych, pozwalająca zaoszczędzać czas i ułatwiająca manewrowanie w warunkach ograniczonych. Pod względem parametrów technicznych wózki wielokierunkowe występują w szerokim zakresie udźwigów i wysokości podnoszenia. Dostępne są zarówno mniejsze jednostki o udźwigu rzędu 2-4 ton i wysokości podnoszenia 4-7 metrów, jak i potężne maszyny zdolne unieść ładunki kilkunastotonowe na wysokość blisko 8-9 metrów.

Zastosowanie wózka wielokierunkowego

Wózek widłowy wielokierunkowy to prawdziwa rewolucja dla magazynów o małej powierzchni, składujących długie ładunki. Dzięki zwrotności i ograniczeniu częstego manewrowania, wózki wielokierunkowe usprawniają pracę operatora, nie uszkadzają towaru podczas transportu, ale pozwalają też na zwiększenie gęstości składowania - przestrzeń magazynu można wykorzystać znacznie lepiej, gdy wózek może poruszać się dosłownie w każdym kierunku. Większość wózków wielokierunkowych to maszyny uniwersalne do pracy wewnątrz i na zewnątrz. Posiadają one zazwyczaj solidne ogumienie i napęd na wszystkie koła, co umożliwia pokonywanie nierówności terenu na placach składowych, a zarazem sprawdza się na gładkich posadzkach magazynowych. Występują wersje zarówno elektryczne, jak i spalinowe (Diesel lub LPG).

Do jakiego rodzaju towaru najlepiej wykorzystać wózek widłowy wielokierunkowy?

Ten typ wózka najlepiej sprawdza się przy transporcie ładunków o nietypowej długości lub szerokości. Najczęściej są to:

• płyty meblowe i drewnopochodne,
• belki, rury i profile stalowe,
• tworzywa sztuczne w długich formatach,
• elementy konstrukcyjne, np. stropy, panele, prefabrykaty,
• palety z ładunkami ponadgabarytowymi.

W jakich branżach znajduje zastosowanie?

• branża metalowa,
• branża budowlana,
• przemysł drzewny,
• branża tworzyw sztucznych,
• magazyny, hale produkcyjne,
• place składowe.

Wózki wielokierunkowe doskonale radzą sobie w wąskich alejkach, stanowiąc świetną alternatywę dla specjalistycznych systemów VNA.

Uprawnienia na wózki wielokierunkowe

Wózek wielokierunkowy jest klasyfikowany jako wózek specjalizowany, ponieważ posiada zaawansowany układ jezdny i funkcje odpowiadające za wielokierunkową jazdę. W związku z tym wymaga się posiadania uprawnień kategorii:

• I WJO - uprawnia do obsługi wszystkich wózków jezdniowych podnośnikowych, w tym specjalizowanych (jak wózki wielokierunkowe).

Osoba bez uprawnień UDT nie może legalnie prowadzić wózka wielokierunkowego.

Wózek wielokierunkowy a inne wózki widłowe

Wózki wielokierunkowe często porównuje się do innych typów wózków - czterokierunkowych, bocznych czy tradycyjnych czołowych. Choć w wielu zadaniach mogą się wzajemnie zastępować, są różnice w konstrukcji i ich możliwościach. W wózku czterokierunkowym zmiana kierunku jazdy odbywa się w 4 ustalonych trybach (nie jest możliwy np. ruch po skosie). Nie każdy wózek wielokierunkowy jest z definicji wózkiem bocznym. Jednak większość wózków wielokierunkowych może pracować w trybie jazdy bocznej, czyli wykonywać funkcje typowe dla wózka bocznego.

Bezpieczeństwo i konserwacja

Podobnie jak inne typy wózków widłowych, również wózki wielokierunkowe wymagają regularnej konserwacji i przeglądów, aby działały bezawaryjnie. Ponieważ ich konstrukcja jest bardziej złożona, serwisowanie tych maszyn jest nieco bardziej wymagające.

Systemy bezpieczeństwa w wózkach wielokierunkowych

Nowoczesne wózki wielokierunkowe są wyposażone w szereg rozwiązań zwiększających bezpieczeństwo:

• systemy antypoślizgowe - zwiększają przyczepność na śliskim podłożu,
• ograniczniki prędkości - automatycznie redukują prędkość w określonych warunkach (np. podczas jazdy z ładunkiem),
• czujniki kolizji i systemy wykrywania przeszkód - ostrzegają operatora,
• systemy kontroli stabilności ładunku - zmniejszają ryzyko przewrócenia się pojazdu lub utraty równowagi.

Wymagania konserwacji i przeglądów

Wózki wielokierunkowe podlegają tym samym przepisom co inne urządzenia transportu bliskiego. Oznacza to:

• obowiązkowe przeglądy techniczne zgodnie z harmonogramem producenta,
• doraźne kontrole stanu technicznego przed każdą zmianą,
• okresowe badania UDT - najczęściej co 1 rok lub 2 lata, w zależności od typu dozoru.

Dodatkowo, ze względu na bardziej złożony układ kół i system sterowania, w wózkach wielokierunkowych zaleca się regularnie kontrolować stan układów hydraulicznych, łożysk w kołach kierunkowych oraz elektroniki odpowiedzialnej za zmianę trybu jazdy.

Najwięksi producenci wózków wielokierunkowych

Rynek wózków wielokierunkowych jest dziś dobrze rozwinięty, a kilka firm wyraźnie wyróżnia się pod względem jakości i innowacyjności oferowanych rozwiązań. Na szczególną uwagę zasługują producenci, których wózki łączą wysoką jakość i trwałość z uznaniem wśród użytkowników:

• Combilift - największy producent wózków widłowych wielokierunkowych na świecie oraz uznany lider w zakresie rozwiązań do przeładunku towarów długich. To irlandzki producent, który jako pierwszy na dużą skalę wprowadził wózki wielokierunkowe na rynek. Combilift oferuje szeroką gamę modeli - zarówno czołowych, bocznego załadunku, jak i dedykowanych do ładunków dłużycowych. Ich maszyny znane są z wyjątkowej wytrzymałości i jakości.
• Bulmor - ekspert w dziedzinie wózków bocznych i wielokierunkowych bocznego załadunku. Firma jest jedynym producentem oferującym pełen zakres usług w tym segmencie - od projektowania, przez produkcję, po serwis. Wózki Bulmor są tworzone z myślą o indywidualnych rozwiązaniach do obsługi długich, ciężkich i nieporęcznych ładunków.
• Hubtex - niemiecki producent znany z bardzo wysokiej jakości wykonania i zaawansowanych technologicznie wózków wielokierunkowych i specjalistycznych urządzeń transportowych dla przemysłu. Firma od lat wyznacza nowe standardy w transporcie długich, ciężkich i nieporęcznych ładunków. Długoletnie doświadczenie i wysoka specjalizacja w konstrukcji wózków bocznych i wielokierunkowych sprawiają, że marka należy do ścisłej światowej czołówki w tym segmencie.
• Baumann - producent specjalistycznych wózków widłowych bocznych, z ponad 50-letnim doświadczeniem w branży. Firma specjalizuje się w konstrukcji wózków przeznaczonych do transportu ładunków dłużycowych, wielkogabarytowych i wielkotonażowych. Marka od lat kojarzona jest z solidnością i nowoczesnym podejściem do transportu wewnętrznego. Wózki Baumann cenione są za trwałość konstrukcji, precyzję wykonania i przemyślane rozwiązania techniczne, które sprawdzają się zarówno w wymagających warunkach przemysłowych.

Ciekawostki techniczne i historyczne

• Pionier z Irlandii: Producent Combilift stworzył pierwszy czterokierunkowy wózek spalinowy z napędem na wszystkie koła. Wcześniejsze modele z lat 80. były ograniczone do pracy w halach. Pierwszy model C4000 połączył cechy wózka bocznego i czołowego. Założyciele Combilift wcześniej współtworzyli również wózki Moffett Mounty.
• Rozwój wcześniej od innych: Już w latach 80. niemiecki Hubtex i włoski Baumann eksperymentowali z wózkami 4-kierunkowymi (LPG/diesel), ale dopiero rozwój elektroniki w latach 90. umożliwił precyzyjne sterowanie i dynamiczny rozwój tej technologii.
• Rekordowy udźwig: Największe wózki Combilift serii C25,000 przenoszą 25 ton, obsługując m.in. prefabrykaty betonowe i elementy wież wiatrowych. Podobne ciężkie modele (20-30 ton) oferują też Hubtex i Bulmor, np. dla przemysłu lotniczego.
• Platformy do kompletacji: Hubtex opracował doczepianą platformę z pulpitem sterującym, która umożliwia operatorowi uniesienie się z widłami i pobranie długiego ładunku z regału - połączenie funkcji wózka i podestu ruchomego.
• Ekonomia przestrzeni: Wózki te pozwalają na redukcję szerokości korytarzy magazynowych nawet o 50%, co zwiększa pojemność składowania i często pozwala zastąpić kilka tradycyjnych wózków jednym bardziej uniwersalnym.

Budowa i funkcjonalność wózka widłowego

Wózek widłowy, znany również jako wózek jezdniowy podnośnikowy, to pojazd mechaniczny, którego podstawowym zadaniem jest transport oraz podnoszenie ładunków o znacznej masie za pomocą wideł, czyli ramion roboczych. Urządzenie to może być zasilane różnymi rodzajami napędu, w tym elektrycznym, spalinowym (diesel lub LPG) oraz hybrydowym. Wózki widłowe są projektowane zgodnie z normami bezpieczeństwa i ergonomii, co pozwala na ich bezpieczne i efektywne użytkowanie. Istotnym elementem pracy wózka widłowego jest operator, który musi posiadać odpowiednie kwalifikacje oraz uprawnienia, określone w przepisach krajowych. Wózki widłowe znajdują zastosowanie w wielu branżach, w tym w logistyce, przemyśle produkcyjnym, budownictwie oraz handlu. Ich wszechstronność wynika z możliwości wyposażenia w różnorodne osprzęty dodatkowe, takie jak chwytaki, widły teleskopowe czy platformy robocze. Dzięki temu wózek widłowy jest urządzeniem uniwersalnym, które może być dostosowane do specyficznych zadań operacyjnych.

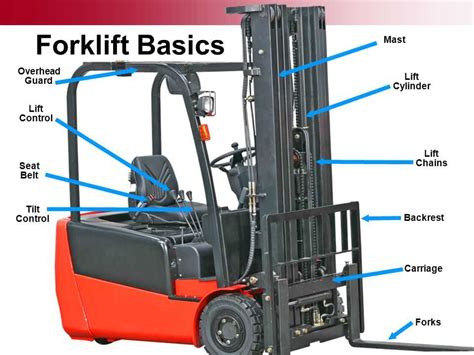

Elementy konstrukcyjne wózka widłowego

Budowa wózka widłowego obejmuje szereg elementów konstrukcyjnych, które wspólnie umożliwiają jego efektywne działanie w zakresie transportu i manipulacji ładunkami. Każdy z tych elementów pełni określoną funkcję, wpływając na wydajność, bezpieczeństwo i ergonomię obsługi urządzenia.

Podwozie i układ jezdny

Podwozie stanowi główną strukturę nośną wózka widłowego, na której osadzone są wszystkie inne komponenty. Układ jezdny składa się z kół napędowych, odpowiedzialnych za przenoszenie momentu obrotowego z silnika, oraz kół sterujących, które umożliwiają manewrowanie. Konstrukcja podwozia jest zaprojektowana tak, aby zapewnić stabilność podczas pracy, uwzględniając niskie położenie środka ciężkości. Koła wózka widłowego są kluczowym elementem, ponieważ mają bezpośredni kontakt z powierzchnią, po której przemieszcza się wózek. W zależności od modelu, wózki mogą być wyposażone w różne rodzaje opon - od pełnych, przez dmuchane, do specjalnych opon nieślizgających (non-marking). Wybór odpowiednich opon wpływa na bezpieczeństwo i wydajność pracy.

Maszt i jego segmenty

Maszt to pionowa konstrukcja umożliwiająca podnoszenie wideł wraz z ładunkiem na określoną wysokość. Może być jedno-, dwu- lub trójsegmentowy, co determinuje maksymalny zasięg podnoszenia. Segmenty poruszają się wzdłuż prowadnic za pomocą układu hydraulicznego, a ich wytrzymałość konstrukcyjna musi być dostosowana do przenoszonych obciążeń. W konstrukcji masztu istotną rolę odgrywają łańcuchy, które umożliwiają podnoszenie i opuszczanie wideł. Ich parametry, jak rozmiar i wytrzymałość, muszą być dopasowane do specyfiki wózka i warunków użytkowania.

Widły i karetka

Widły to stalowe płaskowniki wygięte w kształt litery L, które są podstawowym elementem roboczym wózka widłowego, przeznaczonym do chwytania i podtrzymywania ładunków. Mogą być regulowane pod względem rozstawu, co pozwala na dostosowanie ich do wymiarów różnych palet. Widły są montowane na karetce, czyli płycie czołowej przymocowanej do masztu, która porusza się w górę i w dół, umożliwiając precyzyjne podnoszenie, opuszczanie i przemieszczanie ładunków. Karetka wózka widłowego musi być wytrzymała i odporna na uszkodzenia, wymaga regularnych kontroli i konserwacji.

Kabina operatora

Kabina operatora jest miejscem, z którego steruje się wszystkimi funkcjami wózka widłowego. Wyposażona jest w kierownicę, pedały oraz dźwignie sterujące, które umożliwiają precyzyjne operowanie maszyną. Ergonomia kabiny jest kluczowa dla komfortu pracy operatora, dlatego w nowoczesnych modelach stosuje się regulowane siedzenia, systemy amortyzacji oraz intuicyjnie rozmieszczone elementy sterowania. W kabinie operatora wózka widłowego znajdują się dźwignie, joysticki i pedały, za których pośrednictwem możliwe jest sterowanie przemieszczaniem się wózkiem i przemieszczanie ładunków. Kabiny wózków pracujących na zewnątrz magazynów, na otwartych placach magazynowych i placach budów najczęściej są zamknięte, a w przypadku większych maszyn starannie wyciszane i klimatyzowane.

Układ napędowy

Układ napędowy wózka widłowego decyduje o jego mobilności i zdolności do poruszania się po różnych typach nawierzchni. W wózkach widłowych można znaleźć trzy rodzaje silników:

• Napęd elektryczny: napędzany przy pomocy ładowanych akumulatorów lub baterii. Takie wózki widłowe nadają się świetnie do pracy wewnątrz (zerowa emisja spalin i cicha praca silnika). Układ zasilania obejmuje również prostownik oraz system monitorowania stanu naładowania baterii.
• Napęd na gaz (LPG): wykorzystujący podpiętą do wózka butlę gazową. Uważany jest za tani w eksploatacji, dodatkowo pozwala na długi czas pracy (w sytuacji, gdyby skończył się gaz, wystarczy podpiąć nową butlę i kontynuować pracę).
• Napęd dieslowy: najgłośniejszy i najmniej ekologiczny, jednak nadal powszechnie wykorzystywany. Ze względu na dużą emisję spalin wózek widłowy z takim napędem nadaje się jedynie do pracy na zewnątrz bądź w dobrze wentylowanym miejscu. Pomimo swoich wad wózki widłowe z napędem dieslowym charakteryzuje bardzo wysoka wydajność.

Układ hydrauliczny

Układ hydrauliczny odpowiada za podnoszenie, opuszczanie oraz przechylanie masztu i wideł. Składa się z pomp hydraulicznych, cylindrów oraz przewodów, które przenoszą ciecz roboczą pod wysokim ciśnieniem. Precyzyjne sterowanie ruchem wideł jest możliwe dzięki zastosowaniu zaworów regulacyjnych. Główne elementy układu hydraulicznego to pompa hydrauliczna (serce układu), siłowniki hydrauliczne (przekształcające energię cieczy w ruch), zbiornik na ciecz hydrauliczną oraz przewody i zawory kontrolujące przepływ cieczy.

Osprzęt wymienny i dodatki

Osprzęt wymienny, taki jak chwytaki, obrotnice czy przedłużki wideł, pozwala na dostosowanie wózka widłowego do specyficznych zadań. Montaż osprzętu odbywa się za pomocą szybkozłączy lub adapterów, co umożliwia jego szybkie i łatwe wymienianie. Osprzęt może być hydraulicznie sterowany, co wymaga odpowiedniego rozbudowania układu hydraulicznego.

• Kosz do wózka widłowego: umożliwia bezpieczny transport osób na większą wysokość, przydatny podczas kontrolowania ładunków, inwentaryzacji czy prac remontowych.
• Trawers do wózka widłowego: umożliwia przenoszenie ładunków o nietypowym kształcie, wymiarze czy wadze, a także kilku palet jednocześnie, zwiększając efektywność pracy.
• Łyżka do wózka widłowego: uniwersalne narzędzie, które rozszerza zastosowanie pojazdu na nowe obszary.

Rodzaje wózków widłowych

Wózki widłowe stanowią nieodzowny element w logistyce, magazynowaniu i przemyśle, umożliwiając efektywne przemieszczanie i składowanie ładunków. Ich różnorodność wynika z odmiennych konstrukcji, rodzajów napędu oraz przeznaczenia, co pozwala na dostosowanie do specyficznych warunków pracy.

• Wózki czołowe: charakteryzują się umieszczeniem wideł z przodu pojazdu, co umożliwia łatwy załadunek i rozładunek towarów. Są wyposażone w maszt, który pozwala na podnoszenie ładunków na różne wysokości.
• Wózki boczne: posiadają widły umieszczone z boku, co umożliwia transport długich ładunków, takich jak rury, belki czy deski. Konstrukcja ta pozwala na łatwe manewrowanie w wąskich przestrzeniach.
• Wózki wysokiego składowania (reach truck): są przeznaczone do pracy na dużych wysokościach, często przekraczających 10 metrów. Wyposażone w maszt wielosegmentowy oraz precyzyjne systemy sterowania. Odróżniają się bocznym (w stosunku do operatora) ustawieniem masztu oraz przednimi kołami wysuniętymi na długich “łapach”, które zapewniają stabilność.
• Wózki terenowe: zaprojektowane do pracy w trudnych warunkach, takich jak nierówne podłoże czy błoto. Wyposażone są w większe koła o głębokim bieżniku oraz napęd na cztery koła.
• Wózki elektryczne: wykorzystują baterie trakcyjne jako źródło energii, co zapewnia cichą i bezemisyjną pracę. Szczególnie polecane do użytkowania w zamkniętych przestrzeniach.
• Wózki spalinowe: napędzane silnikami diesla, benzynowymi lub LPG, co pozwala na ich użytkowanie na otwartych przestrzeniach. Charakteryzują się dużą mocą silnika do transportu ciężkich ładunków na większe odległości.
• Wózki podnośnikowe ręczne: proste urządzenia, które umożliwiają podnoszenie i transportowanie lżejszych ładunków. Nie posiadają silnika, a ich działanie opiera się na ręcznym podnoszeniu wideł za pomocą pompy hydraulicznej.
• Wózki paletowe (paleciaki): służą do transportu ładunków na paletach na krótkie odległości. Posiadają widły o stałej wysokości, które unoszą palety na niewielką wysokość.
• Wózki wielokierunkowe: umożliwiają poruszanie się w różnych kierunkach, co czyni je idealnym rozwiązaniem do pracy w ciasnych przestrzeniach, np. w magazynach.

Parametry techniczne wózka widłowego

Parametry wózka widłowego określają jego zdolności techniczne i użytkowe, co pozwala na odpowiedni dobór urządzenia do specyfiki pracy. Obejmują one aspekty związane z nośnością, wymiarami, możliwościami manewrowymi oraz rodzajem napędu, które wpływają na efektywność i bezpieczeństwo operacji.

• Nośność: maksymalna masa ładunku, jaką urządzenie może unieść bez utraty stabilności.
• Wysokość podnoszenia: maksymalny zasięg masztu wózka.
• Długość wideł: decyduje o możliwości transportowania ładunków o różnych wymiarach.
• Rozstaw wideł: odległość między ramionami wideł, regulowana w celu dostosowania do szerokości palet.
• Prześwit: odległość między podwoziem a podłożem, wpływa na zdolność poruszania się po nierównych nawierzchniach.
• Rodzaj napędu: determinuje zastosowanie, emisję spalin oraz koszty eksploatacji.
• Promień skrętu: minimalna przestrzeń, w jakiej wózek widłowy może zawrócić, wpływa na jego manewrowość.
• Prędkość jazdy i podnoszenia: wpływa na efektywność operacji magazynowych.
• Masa własna: suma masy konstrukcji, przeciwwagi i wyposażenia dodatkowego.
